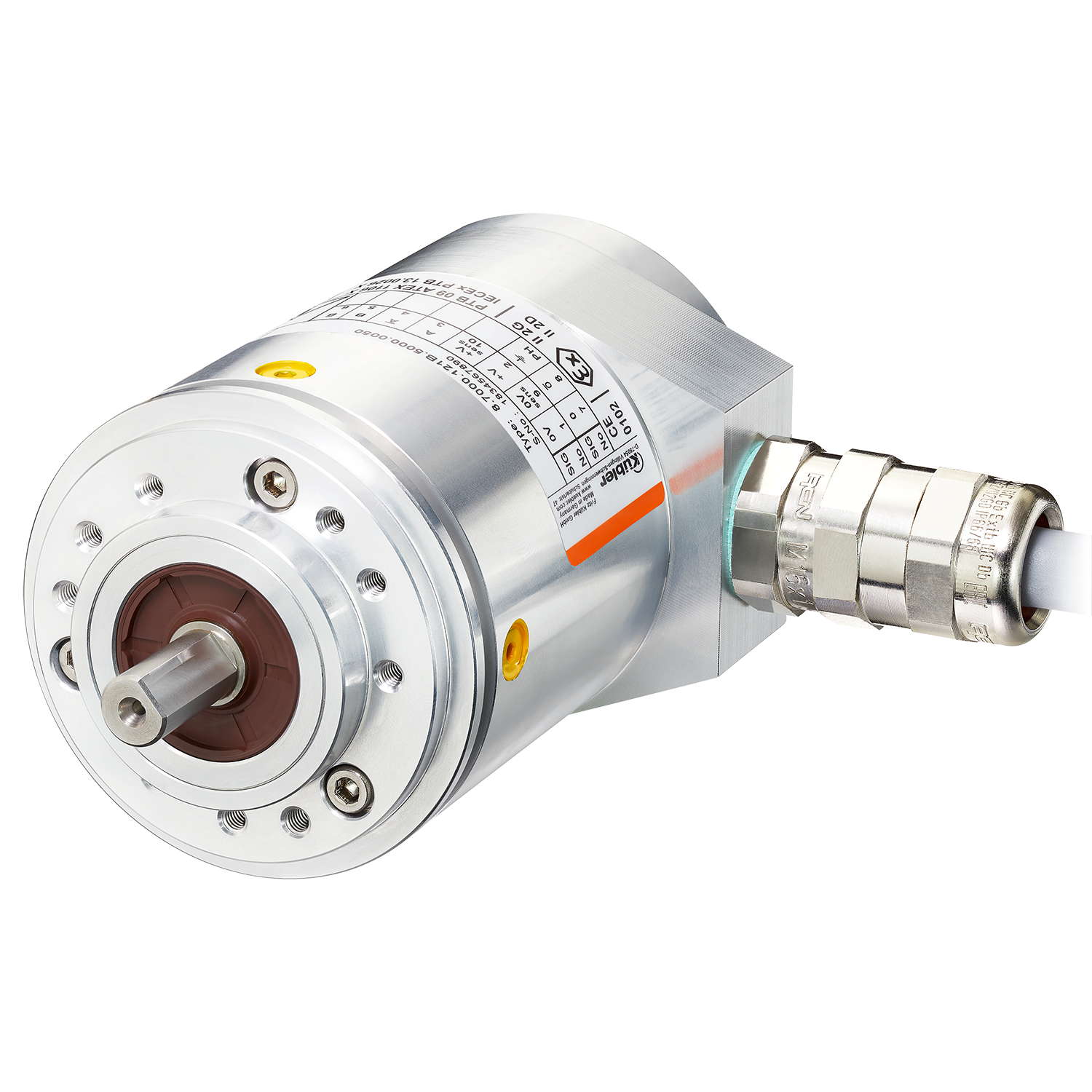

Sendix 7068

Codeurs Absolu multitours

Sendix 7068

  • Blindage résistant à la pression
  • Capacité de résistance particulièrement élevée
  • Profil de codeur des plus actuels
  • Dimension Ø 70 mm
  • 16 Bit Monotour
  • 12 Bit Multitours
  • max 10 mm Arbre, avec méplat
  • max 12 mm Arbre, avec rainure de clavette
ATEX / IECEx 1/21
RoHS
CANopen

Protection contre les explosions et communication par bus de terrain : Codeurs homologués ATEX / IECEx.

Les codeurs absolus mutitours Sendix 7068 / 7088 7088 avec interface CANopen et technologie de capteurs optiques offrent une protection contre les explosions dans un boîtier compact de 70 mm en aluminium résistant à l'eau de mer. Les codeurs résistants aux chocs et aux vibrations fonctionnent de manière flexible avec une résolution totale jusqu'à 28 bits et sont disponibles avec des sorties de câble axiales et radiales.

Mécaniquement
Dimension Ø 70 mm
Type d’arbre max 10 mm Arbre, avec méplat
max 12 mm Arbre, avec rainure de clavette
Type de bride Bride synchro / servo
Bride de serrage

Ø 70.00 mm
Température de fonctionnement -40 °C ... +60 °C
Indice de protection IP67
Raccordements Câble axial
Câble radial
Vitesse de rotation 6.000 min-1
Poids 1500 g
Électrique
Balayage optique
Résolution max. 16 Bit Monotour
12 Bit Multitours
Tension d'alimentation 10...30 V DC
Interfaces CANopen
Compact et sûr
  • Installation possible dans des espaces d'installation limités.
  • Faible profondeur de montage, diamètre 70 mm.
  • Sortie de câble compacte axiale ou radiale.
  • Utilisable dans les applications maritimes - boîtier et bride en aluminium résistant à l'eau de mer.
  • Reste étanche même dans des conditions d'utilisation difficiles et offre une protection élevée contre les pannes de terrain (indice de protection IP67).
Protection contre les explosions
  • Type « Enveloppe résistante à la pression ».
  • ATEX avec certificat d'examen de type CE.
  • IECEx avec certificat de conformité (CoC).
