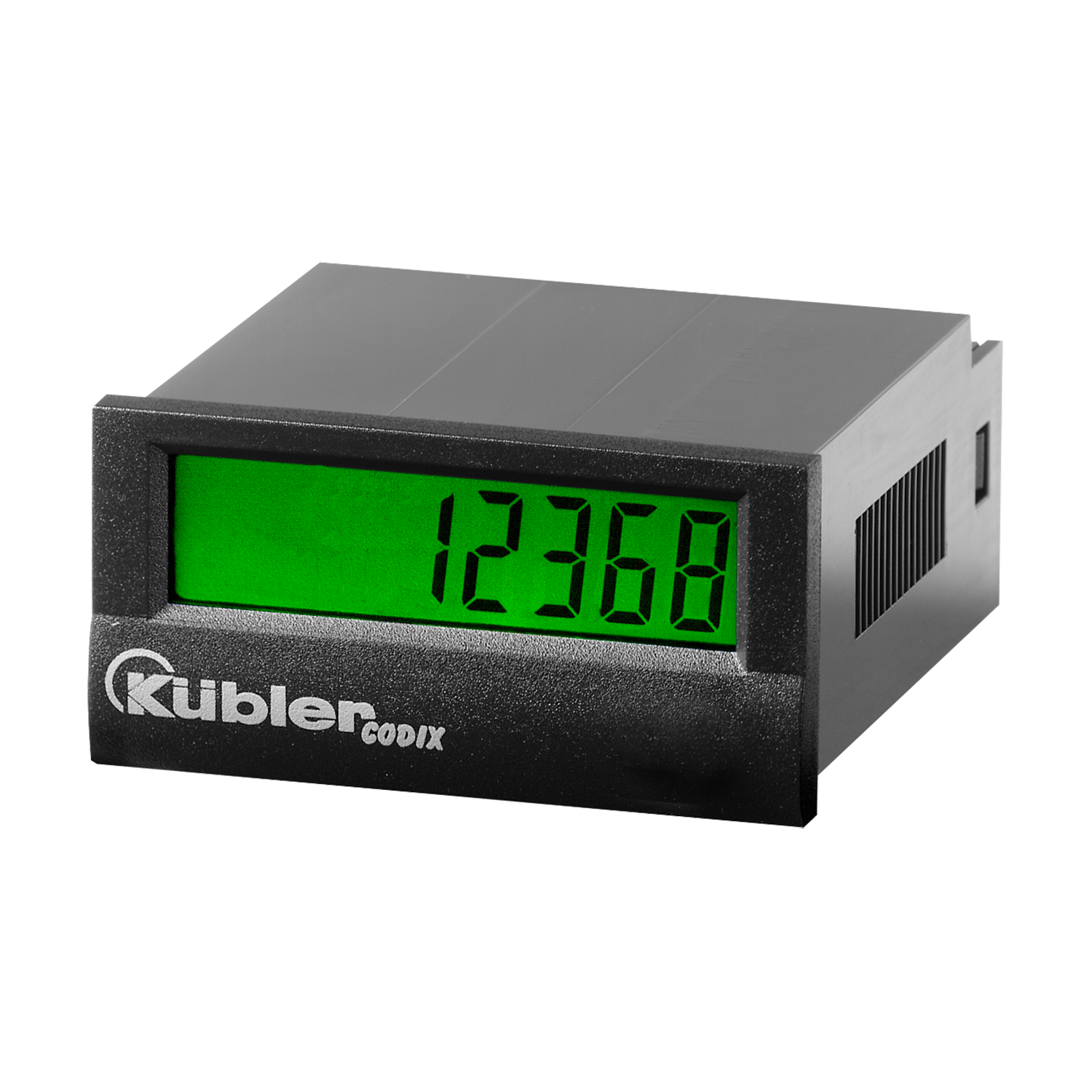

Codix 136
Codix 136

Fréquencemètre électronique

Codix 136

  • Durée de vie de la batterie 8 ans
  • Précision 0,05 %
  • Plage de fréquence d’entrée de 1 Hz ... 12 kHz avec un principe de mesure tenant compte d’une durée d’ouverture de 1 s
  • Dimension
    · 48 x 24 mm | 45 x 22 mm
  • Tension d'alimentation:
      · par batterie
  • Affichage Numéro à 8 chiffres, LCD

Fréquencemètre / Tachymètre, monocanal pour impulsions NPN, PNP.

Le Codix 136 est un fréquencemètre simple et alimenté par batteries / tachymètre pour impulsions NPN, PNP. Le comptage d'impulsions rapide et lent sont directement indiquées en Hz via l’affichage LCD à 8 chiffres avec rétro-éclairage en option.

Mécaniquement
Modèle électronique
Fonction Tachymètre sans valeurs limites
Dimension 1 48 x 24 mm | 45 x 22 mm
Indice de protection IP65
Température de fonctionnement -10 °C ... +60 °C
Poids 50 g

(1) Montage | En façade
Électrique
Tension d'alimentation par batterie
Signal d'entrée 0...0,7 VDC, NPN
4...30 VDC, PNP
Performant
  • Plage de fréquence d’entrée de 1 Hz ... 12 kHz avec un principe de mesure tenant compte d’une durée d’ouverture de 1 s
  • Durée de vie de la batterie 8 ans.
  • Fonction de filtre pour comptage anti-rebond pour contacts mécaniques.
  • Fréquence de comptage 12 kHz maxi – Précision 0,05 %.
  • Indice de protection IP65.
Facile
  • Raccordement par bornes à vis dans trame 5 mm.
  • Selon modèle pour flancs de comptage positifs ou négatifs.
  • Affichage LCD de qualité supérieure à 8 chiffres, hauteur de chiffres 8 mm et rétroéclairage d'affichage en option.
  • Affichage directement en Hz.
Fiche technique

Codix 136 Fréquencemètres / tachymètres

PDF ∼ 693,4 KB | 10.2018
DE
EN
FR
Instructions d'utilisation

Codix 136

Multilingue: Allemand, Englais, English (USA), Français
PDF ∼ 405,3 KB | 05.2011

Certificat de conformité

13x

Multilingue: Allemand, Englais, Français
PDF ∼ 383,9 KB | 04.2016

CAD électronique / ePlan

136 / ePlan

ZIP ∼ 1,7 MB | 03.2021

Certificats Produits

Counting and Process UL Canada

PDF ∼ 78,6 KB | 01.2019
EN

Counting and Process UL USA

PDF ∼ 76,1 KB | 01.2019
EN

Accessoires

Cadre adaptateur frontal en kit

Cadre adaptateur frontal en kit

Adaptateur pour cadre avant 72x36mm à 48x24mm pour découpe 68x33mm à découpe 45x22.2mm. Disponible en noir et argent anodisé en kit.

2x cadre avant noir et argent, 1x cadre de compensation.
162.704.set
Fiche technique
Cadre adaptateur frontal
DE EN FR

Boîtier factice 13x, 14x

Boîtier factice 13x, 14x

Boîtier borgne pour découpe 22,2x45mm et 25x50mm.

Boîtier borgne, étrier de serrage, joints d'étanchéité, cadre avant adaptateur.
G.003.836
Fiche technique
Boîtier factice
DE EN FR

Protection d´étanchéité K1

Protection d´étanchéité K1

Capuchon d'étanchéité flexible pour cadre avant F1B et cadre avant adaptateur N003001 en PVC souple avec cadre en tôle d'acier peinte et vis de fixation. Indice de protection IP 65 selon DIN 40050 à l'état monté. Convient pour B15.31, B16.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 et F1B18.00. Avec cadre adaptateur N.003.001 pour 130, 131, 132, 132, 133, 134, 135, 135, 136, 140, 141, 141, 142, 143, 520, 521, 521, 522, 523, 524, 52U, 52P, 52T.

Capuchon d'étanchéité (PVC) avec cadre en tôle d'acier, 2x vis de fixation M4x15.
Grau G.008.300
Schwarz G.008.301
Fiche technique
Protection d‘étanchéité
DE EN FR

Châssis de montage, 24x48

Châssis de montage, 24x48

Pour l'installation de tous les compteurs, minuteries, appareils de process de dimensions DIN 24x48mm ou 50x25mm. Découpe 25x50mm. Pour montage encliquetable sur rail DIN 35 mm.

Support de compteur (tôle d'acier chromée), adaptateur DIN pour rail DIN (polyamide renforcé par des fibres).
G.300.004
Fiche technique
Châssis de montage
DE EN FR

Cadre adaptateur frontal

Cadre adaptateur frontal

Adaptateur cadre avant 50x60mm pour découpe F1B 54x29mm à 45x22,2mm pour fixation par vis avec joint. Disponible en noir.
N.003.001
Fiche technique
Cadre adaptateur frontal (2)
DE EN FR

Couvercle transparent verrouillable

Couvercle transparent verrouillable

Couvercle transparent à visser pour cadre avant F1B et adaptateur pour cadre avant N003001, 1 DV, verrouillable pour dimension F1. Avec joint d'étanchéité sur vis de fixation M4 avec cadre propre. Convient pour B15.31, B16.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 et F1B18.00. Avec cadre adaptateur N.003.001 pour 130, 131, 132, 132, 133, 134, 135, 135, 136, 140, 141, 141, 142, 143, 520, 521, 521, 522, 523, 524, 52U, 52P, 52T.

Couvercle transparent, joint d'étanchéité, 2x vis de fixation.
N.003.002
Fiche technique
Couvercle transparent 2
DE EN FR

Joints d´étanchéité N.511029

Joints d´étanchéité N.511029

Dimension extérieure : 48 x 24[1,89 x 0,945 ]"
Dimension intérieure : 45 x 22[1,772 x 0,866"]
N.511029
Fiche technique
Joints
DE EN FR

Cadre frontal 37.1

Cadre frontal 37.1

Adaptateur cadre avant 37.1 pour découpe de face avant 50x25mm à 45x22,2mm avec fixation par vis. Disponible en noir, gris et anthracite.
Schwarz T.008.161
Anthrazit T.008.181
Fiche technique
Cadre adaptateur frontal
DE EN FR

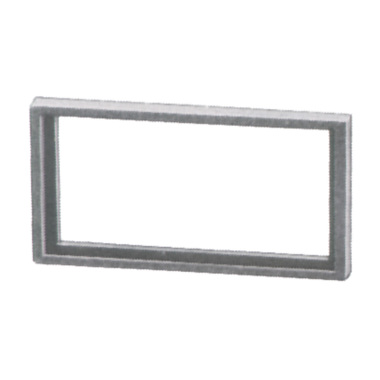

Cadre frontal 37.2

Cadre frontal 37.2

Adaptateur cadre avant 37.2 pour découpe de face avant 50x25mm à 45x22.2mm. Disponible en noir, gris et anthracite.
Grau T.008.164
Schwarz T.008.165
Anthrazit T.008.180
Fiche technique
Cadre adaptateur frontal
DE EN FR

Cadre adaptateur frontal

Cadre adaptateur frontal

Adaptateur de cadre avant 48x48mm à 48x24mm pour découpe 45x45mm à découpe 45x22,2mm. Disponible en noir.
T.008.883
Fiche technique
Cadre adaptateur frontal (2)
DE EN FR
