Drehgeber Inkremental
3700
|
|
Abgekündigtes Produkt
Für dieses Produkt steht ein neues / vergleichbares Produkt für Sie bereit.
Kohlefaserverstärktes Kunststoffgehäuse – wirtschaftliche Sensorlösung.

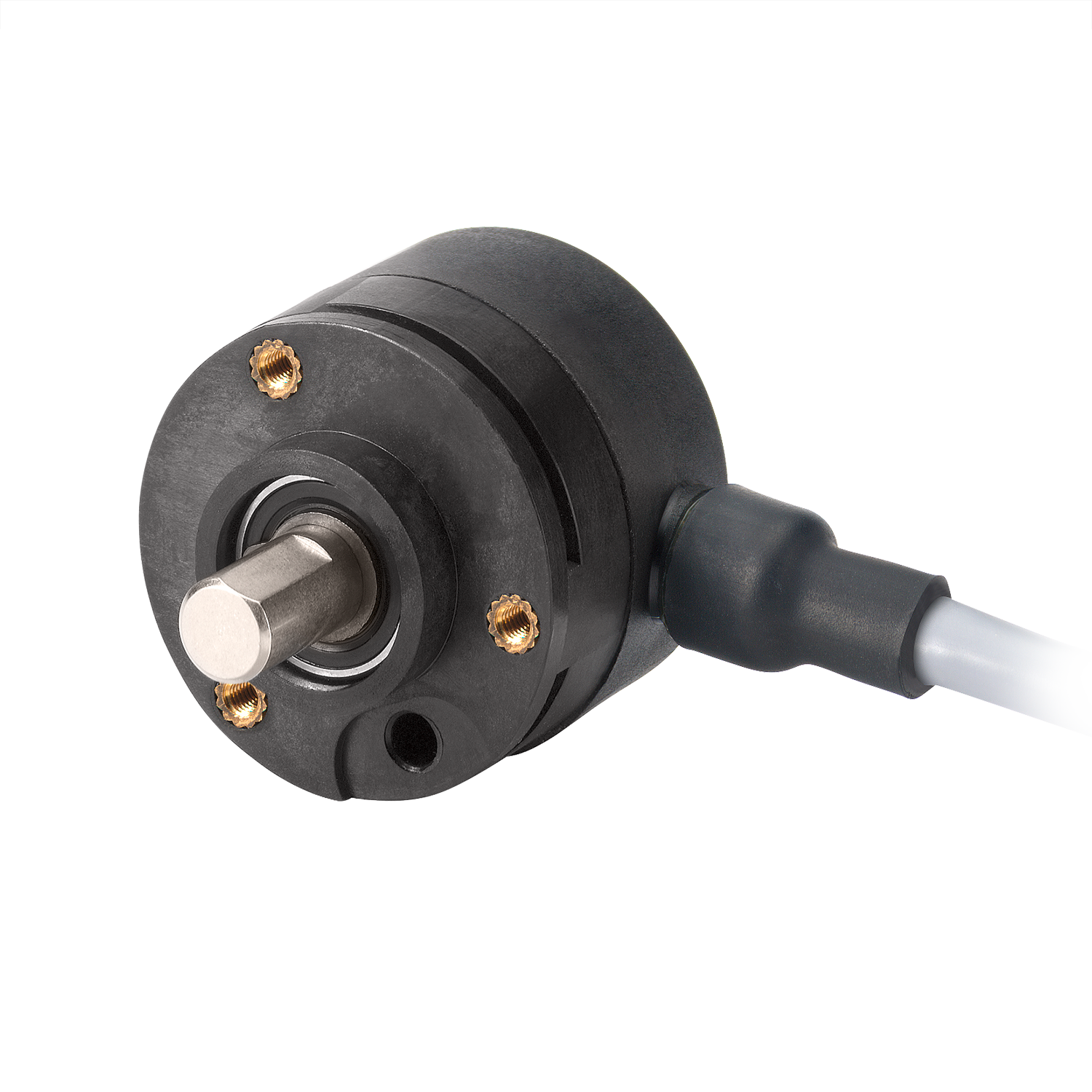

Die inkrementalen Kompakt-Drehgeber 3700 / 3720 mit optischer Sensorik sind mit einer Auflösung bis zu 1024 Impulsen pro Umdrehung lieferbar. Das kohlefaserverstärkte Kunststoffgehäuse dieser inkrementalen Drehgeber ist dennoch äußerst robust und widerstandsfähig. Durch die hohe IP-Schutzklasse sind sie auch für den Außeneinsatz geeignet.
| Mechanisch | |
|---|---|
| Baugröße | Ø 37 mm |
| Wellenart |
4 mm Welle, mit Fläche 5 mm Welle, mit Fläche 6 mm Welle, mit Fläche 8 mm Welle, mit Fläche 1/4 " Welle, mit Fläche |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Ø 36.80 mm Ø 37.00 mm Ø 40.00 mm |
| Arbeitstemperatur | -20 °C ... +70 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
Kabel axial Kabel radial |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 100 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
1.024 ppr Inkremental |
| Spannungsversorgung |
5 V DC 5...30 V DC 10...30 V DC |
| Schnittstellen |
Gegentakt TTL / RS422 |
| Optionen | |
|---|---|
| auf Anfrage |
|
Zuverlässig
- Tube Tech® Kabelabgang mit extrem hoher Zugentlastung.
- Durch die hohe IP-Schutzklasse auch für den Außeneinsatz geeignet.
- Durchgehende Hohlwelle bis 8 mm.
- Nur 37 mm Baugröße.
- Bis zu 1024 Impulse pro Umdrehung.
Zubehör
Balgkupplung, ø 19 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.XXXX |
