2420
2420

Enkodery Inkrementalny

2420

  • Idealne do niewielkich urządzeń
  • Wytrzymała konstrukcja łożyskowania
  • Możliwość dostosowania
  • Wielkość Ø 24 mm
  • 1.024 ppr Inkrementalny
  • max 6 mm wał pusty, otwór
Push-pull

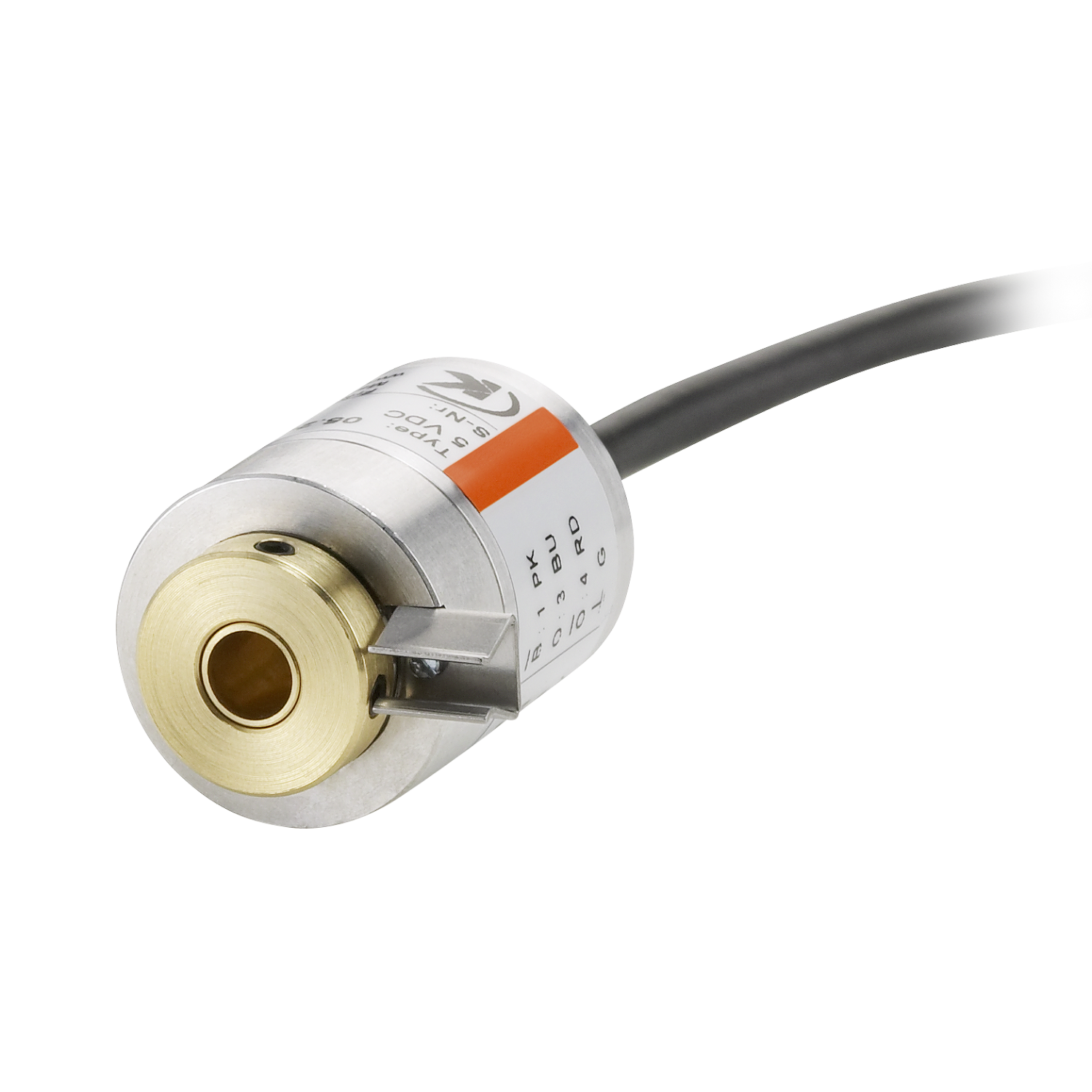

Idealne rozwiązanie do najbardziej ograniczonych przestrzeni montażowych: Miniaturowe enkodery optyczne.

Miniaturowe enkodery inkrementalne serii 2400/2420 dzięki technologii optycznej oferują rozdzielczość do 1024 impulsów na obrót. Z średnicą zaledwie 24mm idealnie nadają się do zastosowań z mocno ograniczoną ilością miejsca.



Mechanicznie
Wielkość Ø 24 mm
Typ wałka 4 mm wał pusty, otwór
6 mm wał pusty, otwór
Typ kołnierza Ø 24.00 mm
Temperatura pracy -20 °C ... +85 °C
Stopień ochrony IP50
IP64
IP65
Rodzaje przyłączy Kabel osiowo
Kabel promieniowo
Maksymalna Prędkość obrotowa 12.000 min-1
Waga 60 g
Elektryczny
Skanowanie optyczny
Rozdzielczość max. 1.024 ppr Inkrementalny
Napięcie zasilające 5...24 V DC
8...30 V DC
Interfejsy Gegentakt
Opcje
na żądanie
  • Kolejne liczby impulsów / rozdzielczości
Niezawodny
• Solidna konstrukcja
• Wyjście kablowe zapewnia wysoki stopień szczelności dzięki zaciśniętej tuleji
• Wyjścia odporne na zwarcie

Wszechstronny
• Idealny do zastosowania w małych urządzeniach
