Systemy pomiaru pozycji windy
Bezpieczeństwo, precyzja, wytrzymałość
- Długość pomiaru do 392 m
- Bezpieczeństwo Certyfikat SIL3
- Dynamika: prędkość przesuwu do 12 m/s
- Precyzja Rozdzielczość do 0,5 mm
- Pozycjonowanie absolutne
Pozycjonowanie absolutne kabiny windy - długość pomiaru do 392 m.
Bezkontaktowy system absolutnego pomiaru do odzwierciedlania pozycji kabiny w szybie windy— zwany również systemem pomiaru pozycji windy lub systemem informacji o położeniu w szybie — odznacza się niezwykle kompaktową i bardzo wytrzymałą konstrukcją. Poza czujnikiem, który wykrywa pozycję kabiny windy w 100% bez poślizgu, składa się na niego również odpowiednia jednostka analityczna, tak zwany moduł monitorowania pozycji (PSU). Ten bezpieczny system jest więc zbudowany z czujnika z certyfikatem SIL3 i odpowiedniej jednostki analitycznej. Umożliwia to zaimplementowanie funkcji dźwigu i funkcji bezpieczeństwa zgodnie z normami EN 81-20/-21/-50.
Dziedziny zastosowania
Oprócz branży windowej liniowe systemy pomiarowe do absolutnego pomiaru pozycji i prędkości mogą być stosowane w wielu innych aplikacjach. Dzięki czujnikom z certyfikatem SIL3, w połączeniu z odpowiednią jednostką oceniającą, oprócz precyzyjnego pozycjonowania można realizować liczne funkcje bezpieczeństwa.
Przemysł dźwigowy
- Bezpoślizgowe monitorowanie pozycji i prędkości
- Realizacja funkcji bezpieczeństwa
- Elektroniczny regulator prędkości
- Digitalizacja systemów windowych
- Konserwacja predykcyjna
Intralogistyka - układnice
- Precyzyjne pozycjonowanie
- Kontrola prędkości
- Wyzwalanie urządzeń zabezpieczających
Niezawodne określanie wartości położenia i prędkości
Firma Kübler oferuje do tego celu różne czujniki. Ants LEB02 służy jako klasyczny system kopiowania szybu do precyzyjnego pozycjonowania wózka podnośnika. Czujniki Ants LES02 i Ants LES03 z certyfikatem SIL3 można również łączyć z różnymi jednostkami analizującymi firmy Kübler. Czujniki firmy Kübler charakteryzują się przede wszystkim kompaktową i wytrzymałą konstrukcją.
Wykrywanie położenia bezwzględnego
- W 100 % antypoślizgowe
- Niezwykle wytrzymały i kompaktowy
- Najłatwiejszy montaż
- Bezkontaktowa zasada pomiaru
- Różne interfejsy
Wykrywanie bezpiecznego położenia
- Certyfikat SIL3
- Wykrywanie pozycji absolutnej
- 100 % bez poślizgu
- Niezwykle wytrzymały i kompaktowy
- Możliwość połączenia z jednostką oceniającą PSU02 w celu realizacji funkcji dźwigowych i bezpieczeństwa
Bezpieczne wykrywanie położenia i prędkości
- W 100% bez poślizgu
- Łatwe przyuczenie do prędkości znamionowej
- Elektroniczny regulator prędkości obrotowej w połączeniu z bezpiecznym wyzwalaczem SGT02
- Możliwość rozbudowy o jednostkę analizującą PSU02

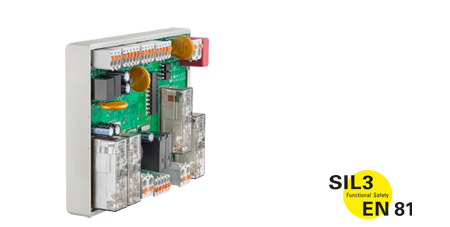

Jednostki obliczeniowe - bezpieczne przetwarzanie wartości pozycji i prędkości
Oprócz czujników do bezpiecznego wykrywania pozycji i prędkości firma Kübler oferuje również odpowiednie jednostki analizujące.
Realizacja funkcji bezpieczeństwa
- Certyfikacja SIL3
- Otwieranie obwodu bezpieczeństwa w przypadku wystąpienia błędu
- Realizacja funkcji podnośnika i bezpieczeństwa zgodnie z EN 81-20/21/50 (bez wyzwalania urządzeń bezpieczeństwa)
- Najprostsze uruchomienie dzięki funkcji Smart Teaching
- Możliwość łączenia z LES02 lub LES03 + SGT02
Zwolnienie i kontrola urządzeń zabezpieczających
- Certyfikat SIL3
- Bezpieczne przetwarzanie danych dotyczących pozycji i prędkości
- Elektroniczny regulator prędkości obrotowej w połączeniu z LES03

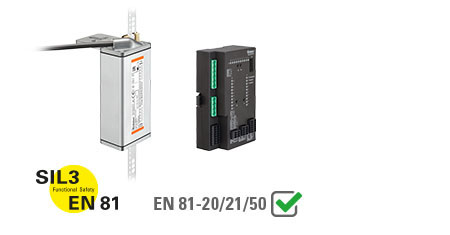

Systemy bezpieczne - realizacja funkcji bezpieczeństwa
Poprzez połączenie czujnika i jednostki analizującej można realizować funkcje bezpieczeństwa zgodnie z normą EN 81-20/21/50. Bezpieczne systemy firmy Kübler wnoszą tym samym istotny wkład w cyfryzację instalacji dźwigowych. Można wyeliminować liczne elementy mechaniczne, takie jak wyłączniki krańcowe lub nawet klasyczne regulatory prędkości. Pozwala to zaoszczędzić miejsce, czas i koszty.
Funkcje bezpieczeństwa zgodnie z
EN 81-20/21/50
- Cyfryzacja systemów windowych
- Zmniejszona liczba elementów mechanicznych
- Minimalizacja czasu instalacji i konserwacji
- Najprostszy rozruch dzięki funkcji Smart Teaching
Elektroniczny regulator prędkości obrotowej
- Kontrola nadmiernej prędkości
- Wyzwalanie elektromechanicznego urządzenia zabezpieczającego
- Kontrola stanu i kasowanie urządzeń zabezpieczających
- Tryb osłonowy do tworzenia miejsc schronienia
Funkcje bezpieczeństwa z elektronicznym regulatorem prędkości obrotowej
- Cyfryzacja systemów windowych
- Eliminacja licznych elementów mechanicznych
- Wyzwalanie elektromechanicznych urządzeń bezpieczeństwa
- Tryb osłonowy do tworzenia przestrzeni schronienia
W budowie:
Koncepcja All-In-One
Safe-System LES03 / PSU03
- Możliwość realizacji dodatkowych funkcji bezpieczeństwa
- Zintegrowane wyzwalanie elektromechanicznego urządzenia zabezpieczającego
- Liczne funkcje dodatkowe
- Zmniejszony nakład na okablowanie
Smart Teaching - proste nauczanie jednostki oceniającej PSU02
Dzięki Concept Study Smart Teaching, jednostka oceny PSU02 jest nauczana poprzez intuicyjny interfejs internetowy za pomocą smartfona.
Łatwe nauczanie jednostki oceniającej za pomocą smartfona
- Nauczanie niezależne od kontroli
- Wspiera rozpoczęcie działalności
- Ułatwienie odbioru w jednostce notyfikowanej
- Przejrzystość w przypadku serwisu
- Redukcja przestojów
Cyfryzacja instalacji szybowej
Realizacja funkcji dźwigowych i bezpieczeństwa - Eliminacja elementów mechanicznych

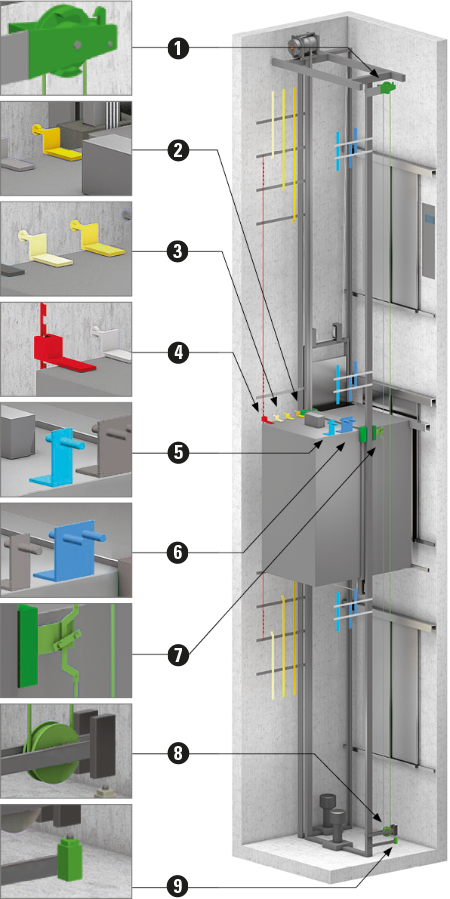

Konwencjonalny system dźwigowy - elementy mechaniczne
W konwencjonalnych systemach windowych wykrywanie położenia wózka windowego i związane z tym uruchamianie funkcji bezpieczeństwa wymaga dużego nakładu pracy. W tym celu stosuje się liczne elementy mechaniczne, od flag magnetycznych po wyłączniki krańcowe i rampy. Prowadzi to do dużych nakładów na instalację, konserwację i koszty. W przypadku awarii usuwanie usterek może być odpowiednio czasochłonne.
W tej konstrukcji wysokie wymagania bezpieczeństwa dla systemów windowych są spełniane głównie przez elementy redundantne. Wraz z wejściem w życie normy EN 81-20/21/50 wymagania bezpieczeństwa dla wind osobowych i towarowych jeszcze bardziej wzrosły. Projektowanie konwencjonalnych systemów windowych staje się zatem jeszcze bardziej złożone.
(1) Mechaniczny regulator prędkości
(2) Wyłącznik kontrolny
(3) Awaryjny wyłącznik krańcowy
(4) Sterowanie opóźnieniem
(5) Monitorowanie strefy drzwi
(6) Położenie drzwi spłukiwanych
(7) Mechaniczny wyzwalacz urządzenia zabezpieczającego
(8) Urządzenie napinające dla regulatora prędkości
(9) Przełącznik do monitorowania luzu liny (lina regulatora)

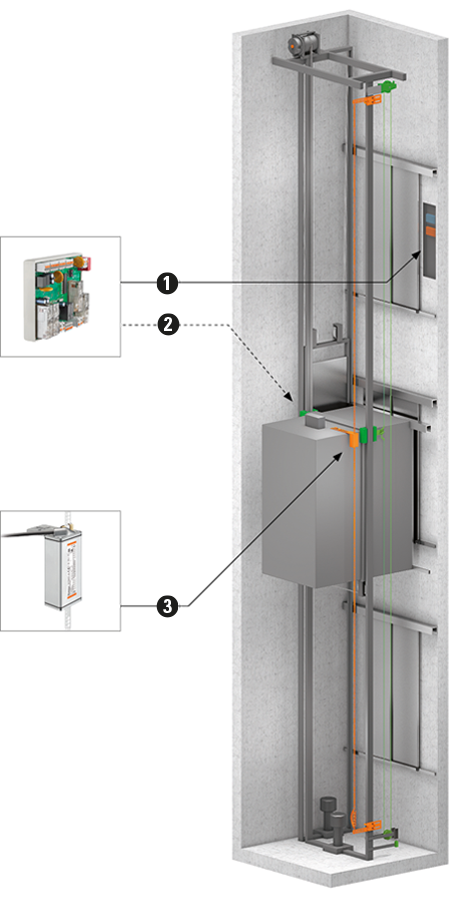

Nowoczesna instalacja windy z LES02 / PSU02
Dzięki cyfrowemu systemowi kopiowania szybów Safe-System LES02 / PSU02 firmy Kübler wiele z tych mechanicznych elementów zostaje zastąpionych.
Czujnik z certyfikatem SIL3 rozpoznaje pozycję wózka windowego i przekazuje te dane do oceny. Jednostka analizująca z certyfikatem SIL3 (Position Supervisor Unit) PSU02 przetwarza dane z czujników w celu realizacji licznych funkcji związanych z windą i bezpieczeństwem zgodnie z normą EN 81-20/21/50.
(1) Jednostka analizująca PSU02 firmy Kübler (w szafie rozdzielczej)
(2) Jednostka analizująca Kübler PSU02 (alternatywnie na wózku podnośnika)
(3) Czujnik Kübler LES02
Do Safe System LES02 / PSU02

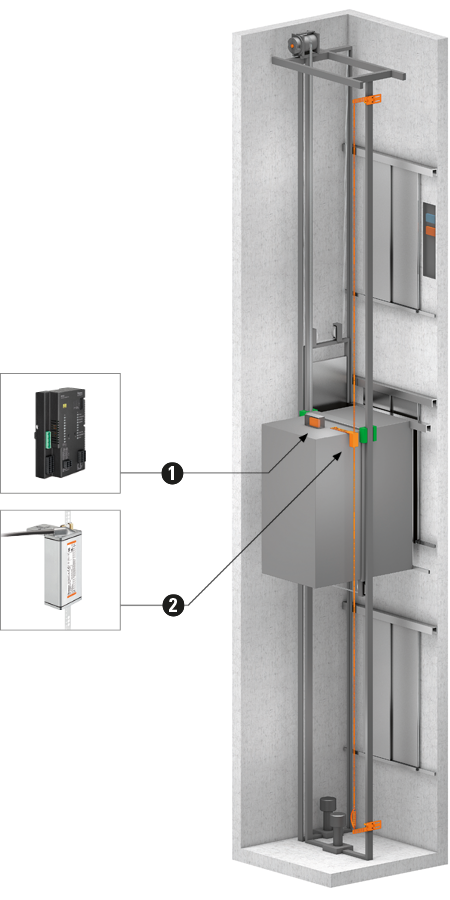

Doskonale nadaje się do projektów modernizacyjnych

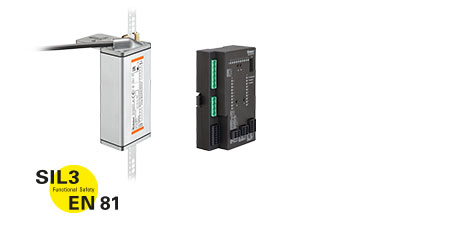

Poprzez połączenie czujnika Ants LES03 z wyzwalaczem SGT02 Safety Gear Trigger można zastąpić klasyczny mechaniczny ogranicznik prędkości. Pozwala to zaoszczędzić czas i koszty.
Bezpieczne wykrywanie położenia i prędkości w połączeniu z wyuczoną prędkością znamionową systemu dźwigowego oznacza, że oprócz tradycyjnych funkcji regulatora prędkości można również spełnić wymagania normy EN 81-21. System bezpieczeństwa wyzwala zwolnienie elektromechanicznej przekładni bezpieczeństwa.
Oprócz wyzwalania jest to również monitorowane i może być resetowane. Ponadto zarówno bezpieczna pozycja, jak i wartości prędkości obrotowej są dostępne dla realizacji klasycznych zadań systemu kopiowania wałów, jak np. pozycjonowanie samochodu.
(1) Bezpieczny wyzwalacz przekładni firmy Kübler SGT02
(2) Czujnik firmy Kübler LES03
Do Safe System LES03 / SGT02

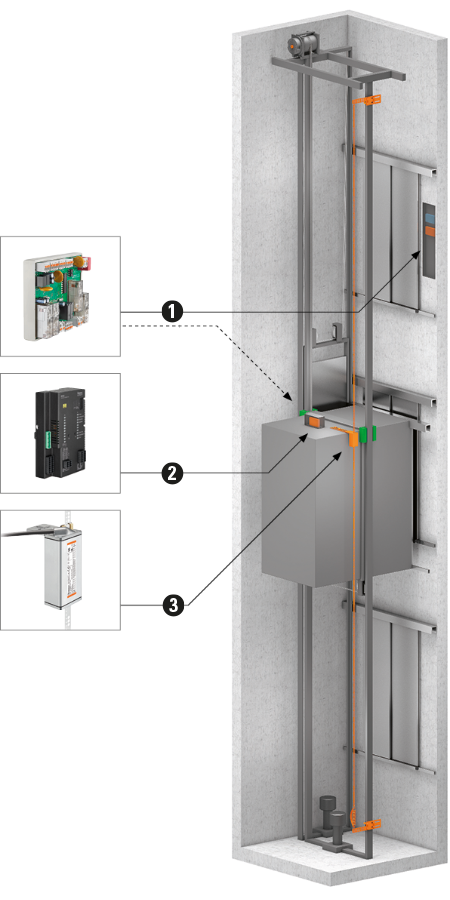

Nowoczesna instalacja dźwigowa z cyfrowymi komponentami
Bezpieczny system Kübler LES03 / SGT02 / PSU02
Dzięki cyfrowemu systemowi kopiowania wałków Safe-System LES03 / SGT02 / PSU02 firmy Kübler te mechaniczne elementy zostają zastąpione. Oszczędza to czas i koszty.
Certyfikowany przez SIL3 czujnik LES03 rozpoznaje pozycję i prędkość wózka podnośnikowego i przekazuje te dane do oceny. Dzięki tym bezpiecznym danym, system Safe Gear Trigger SGT02 przejmuje tradycyjne funkcje regulatora prędkości. System Safe wyzwala zwolnienie elektromechanicznej przekładni zabezpieczającej. Oprócz wyzwalania jest to również monitorowane i może być resetowane.
Certyfikowana przez SIL3 jednostka oceniająca (Position Supervisor Unit) PSU02 przetwarza dane z czujników w celu realizacji licznych funkcji związanych z windą i bezpieczeństwem zgodnie z normą EN 81-20/21/50.
Umożliwia to realizację takich funkcji jak awaryjne wyłączniki krańcowe, sterowanie opóźnieniami, blokada drzwi lub wyłączniki inspekcyjne w przypadku skrócenia głowicy szybu lub szybu zgodnie z normą EN 81-21.
Możliwe jest również unikanie niezamierzonych ruchów samochodów (UCM), jak również zabudowa przestrzeni schronienia dla montażu i konserwacji.
(1) Jednostka oceniająca PSU02 firmy Kübler (w szafie sterowniczej lub alternatywnie na kabinie windy)
(2) Spust bezpieczeństwa SGT02 firmy Kübler
(3) Czujnik ssący firmy Kübler LES03
Do Safe System LES03 / SGT02 / PSU02

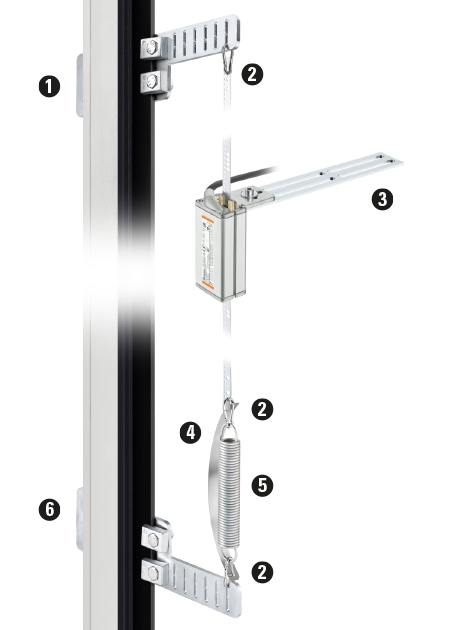

Wszystkie elementy do montażu w jednym zestawie
Instalacja cyfrowego systemu kopiowania szybów w szybach windowych jeszcze nigdy nie była tak prosta. W przeciwieństwie do konwencjonalnych systemów dostępnych na rynku, instalacja jest dziecinnie prosta.
W celu zapewnienia bezbłędnego i szybkiego montażu zestaw montażowy systemu kopiowania szybów Ants zawiera wszystkie potrzebne części:
(1) Głowica wału mocująca szynę (z materiałem montażowym)
(2) Karabinki
(3) Mocowanie kabiny czujnika
(4) Taśma zabezpieczająca
(5) Sprężyna napinająca
(6) Szyb mocujący do szyny (z materiałem montażowym)
Do zestawów montażowych

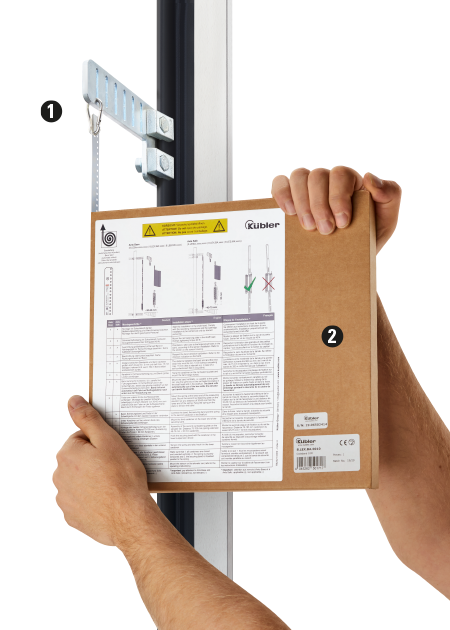

Opaska z kodem montażowym
(2) Opaska kodowa rozwija się z kartonowego opakowania podczas jazdy w dół.

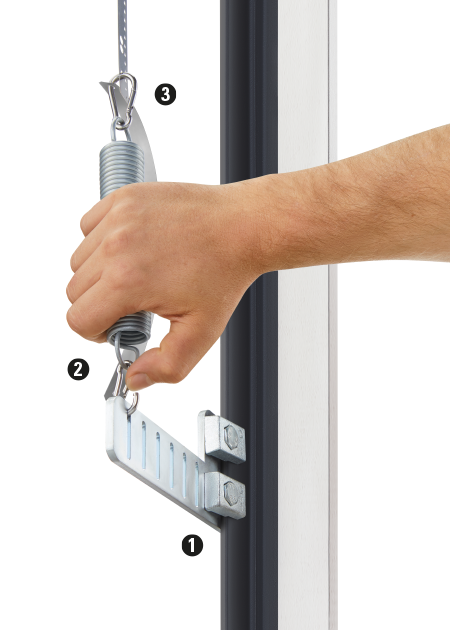

Montaż sprężyny naciągowej i taśmy zabezpieczającej
Przy zagłębieniu wału:
(1) Zamontuj mocowanie szyny.
(2) Zaczep sprężynę napinającą i taśmę zabezpieczającą w karabińczyku i połącz z mocowaniem szyny (to samo gniazdo co w głowicy wału).
(3) Utnij kodowaną taśmę na długość i użyj karabińczyka, aby połączyć ją ze sprężyną napinającą i taśmą zabezpieczającą.

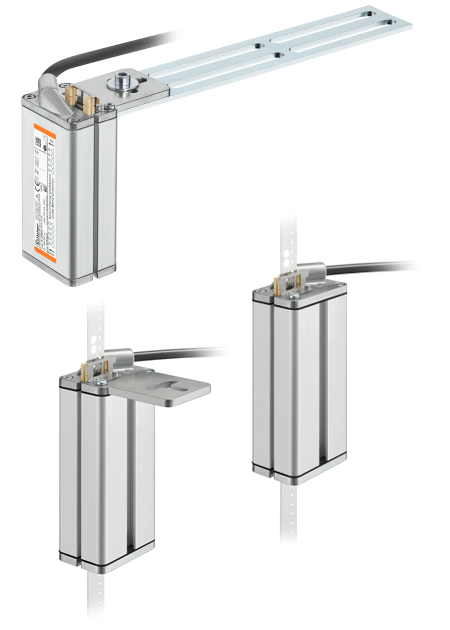

Maksymalna elastyczność
Podłącz czujnik do mocowania w samochodzie i ustaw optymalnie (trzy możliwe rodzaje mocowania w krokach co 90°). Maksymalna kompaktowość: Czy to z płytą montażową, czy z rowkiem T, system nadaje się do najwęższych przestrzeni montażowych.

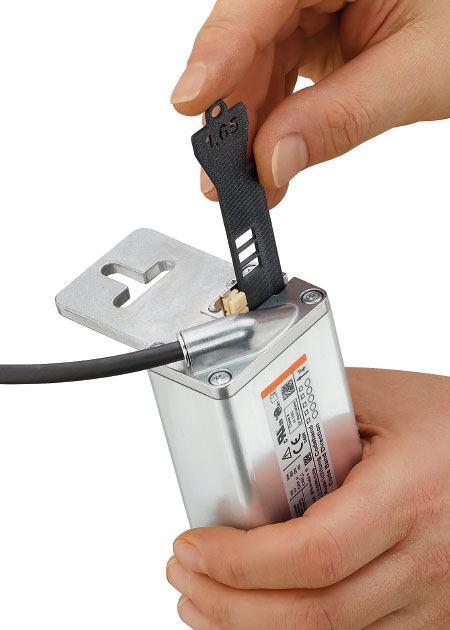

Nauczanie znamionowej prędkości obrotowej w czujniku LES03 za pomocą pasków konfiguracyjnych
Pasek konfiguracyjny dla odpowiedniej prędkości znamionowej jest wkładany do czujnika LES03 podczas uruchamiania. Dioda LED wizualizuje odpowiednią nauczoną prędkość znamionową za pomocą migającego obrazu. W ten sposób instytucja certyfikująca może w każdej chwili potwierdzić konfigurację.
Dla różnych prędkości znamionowych dostępne są odpowiednie paski konfiguracyjne.

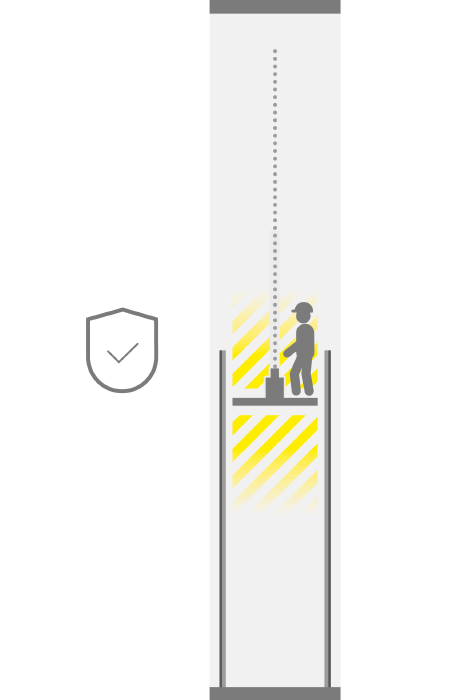

Instalacja przestrzeni schronienia (Shield Modus)
Montaż w trybie osłonowym zapewnia przestrzeń bezpieczeństwa dla pracowników jeszcze przed uruchomieniem windy.
Podczas montażu bez rusztowań, jak np. mocowanie szyn, przestrzeń ochronna jest tworzona kolejno w zależności od postępu montażu. W zależności od położenia, samochód jest zabezpieczony z tolerancją ± 5 cm.
Funkcje bezpieczeństwa Obsługa

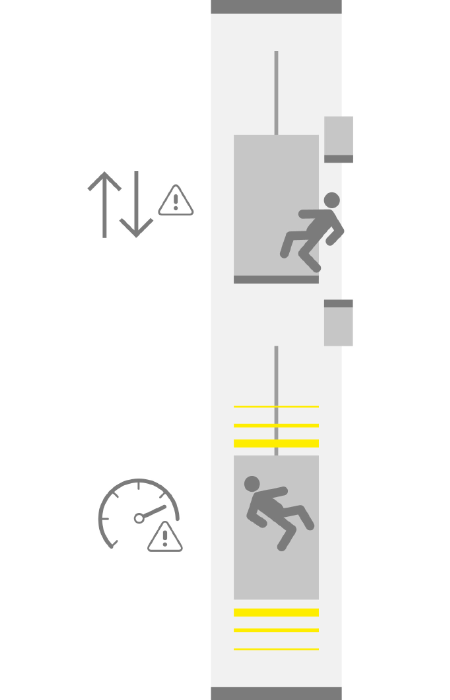

UCM (Niezamierzony ruch pojazdu)
Jeśli samochód opuści niezamierzenie zdefiniowaną strefę z otwartymi drzwiami, obwód bezpieczeństwa zostanie otwarty, a elektromechaniczne urządzenie zabezpieczające zostanie uruchomione.
Overspeed
Eliminacja mechanicznego regulatora prędkości obrotowej: W przypadku nadmiernej prędkości obrotowej obwód bezpieczeństwa zostanie otwarty, odpowiednio elektromechaniczna przekładnia bezpieczeństwa zostanie uruchomiona przez system bezpieczeństwa firmy Kübler.

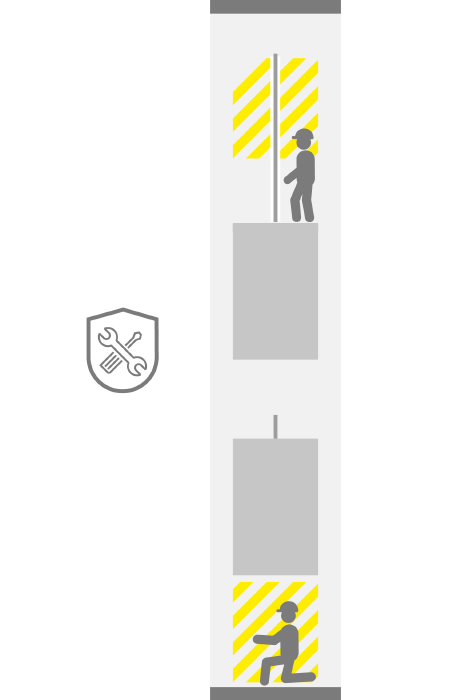

Utrzymanie przestrzeni schronienia (Shield Modus)
Przed wejściem do szybu ze zredukowaną głowicą szybową / szybem wg EN 81-21, poprzez zwolnienie drzwi aktywowany jest tryb osłonowy Konserwacja. Tworzona jest przestrzeń ochronna, która umożliwia bezpieczną pracę pracownikom utrzymania ruchu.
Przestrzeń ochronna, która umożliwia bezpieczną pracę pracownikom obsługi technicznej, jest tworzona automatycznie w oparciu o najwyższą lub najniższą pozycję, do której się zbliża.
- Akustyczny sygnał ostrzegawczy od 1,9 m
- Wyzwolenie wstępne na wysokości 1,4 m (obwód bezpieczeństwa otwiera się na 3 s)
- Wyzwalanie na wysokości 1,3 m (zatrzask)
