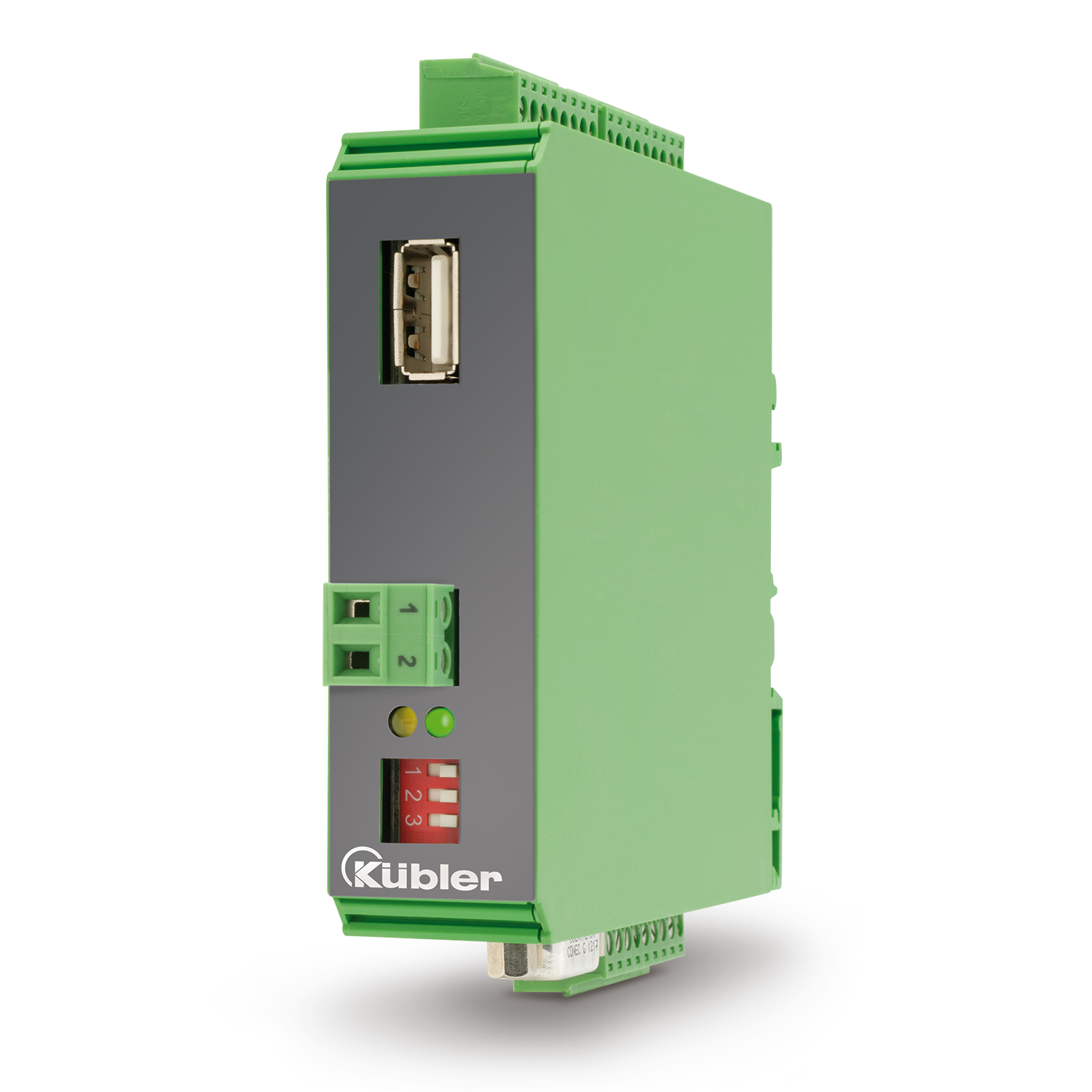

SK 1A-1S1D2RS
SK 1A-1S1D2RS

Convertisseurs de signal

SK 1A-1S1D2RS

  • Fonction d’enregistrement des données
  • Impulsion zéro programmable
  • Fonction moteur-potentiomètre
  • Supporte le software OSxx
Analog ±10 V
HTL
RS232
RS485
TTL / RS422
SSI, binaire

Convertisseur de signal universel pour signaux d’entrée analogiques.

Le SK 1A-1S1D2RS est un convertisseur universel pour signaux d’entrée analogiques de ±10 V ou 0/4 ... 20 mA. Le module convertit des signaux analogiques dans un format numérique (fréquence, position ou position angulaire), et dont le format de sortie peut être soit un signal incrémental soit une valeur absolue au format SSI. De plus, le résultat de conversion peut être consulté via une interface sérielle RS232 ou RS485 ou via un port USB
Le montage du module sur le profilé-support dans l’armoire de commande est facile et rapide.

Mécaniquement
Dimension 22 mm x 102 mm x 102 mm
Température de fonctionnement 0 °C ... 45 °C
Indice de protection IP20
Raccordements Bornes à vis
Connecteur Sub-D
Électrique
Interfaces des entrées Analog ±10 V
Analog 0...10 V
Analog 0...20 mA
Analogique 4...20 mA
Interfaces des sorties HTL
RS232
RS485
TTL / RS422
SSI, binär
SSI, gray
Encodage des entrées I+, I-, V+, V-, 0, AGND, Ref
I+, I-, V+, V-, 0, AGND, Ref
I+, I-, V+, V-, 0, AGND, Ref
I+, I-, V+, V-, 0, AGND, Ref
Encodage des sorties A, A|, B, B|, 0, 0|
RxD, TxD, 0
R+, R-, T+, T-, 0
D+, D-, Clk+, Clk-, 0
D+, D-, Clk+, Clk-, 0
A, A|, B, B|, 0, 0|
Fréquence d'entrée Hz
Fréquence de sortie 1.000.000 Hz
Tension d'alimentation 12...30 V DC
Caractéristiques
  • Fonction potentiomètre moteur.
  • Entrée analogique pour une utilisation en tension, en courant ou en potentiomètre.
  • Modes opératoires de sortie: générateur de fréquence, potentiomètre moteur, codeur de position ou angulaire ou acquisition de données de mesure.
  • Ligne caractéristique U/f programmable et possibilité de génération de séquences de fréquences répétitives.
  • Sortie de fréquence (HTL ou TTL, max. 1 MHz) proportionnelle au signal d‘entrée.
  • Sortie codeur incrémental et interface SSI pour la représentation d‘une position ou d‘une position angulaire.
  • Information de direction incrémentale A, B en fonction du signal d‘entrée et plage de conversion programmée.
  • Interface de programmation USB et interface série (RS232 / RS485).
  • Impulsion zéro programmable (0, /0).
Avantages
  • Numérisation de signaux analogiques.
  • Changement d‘échelle de signaux analogiques.
