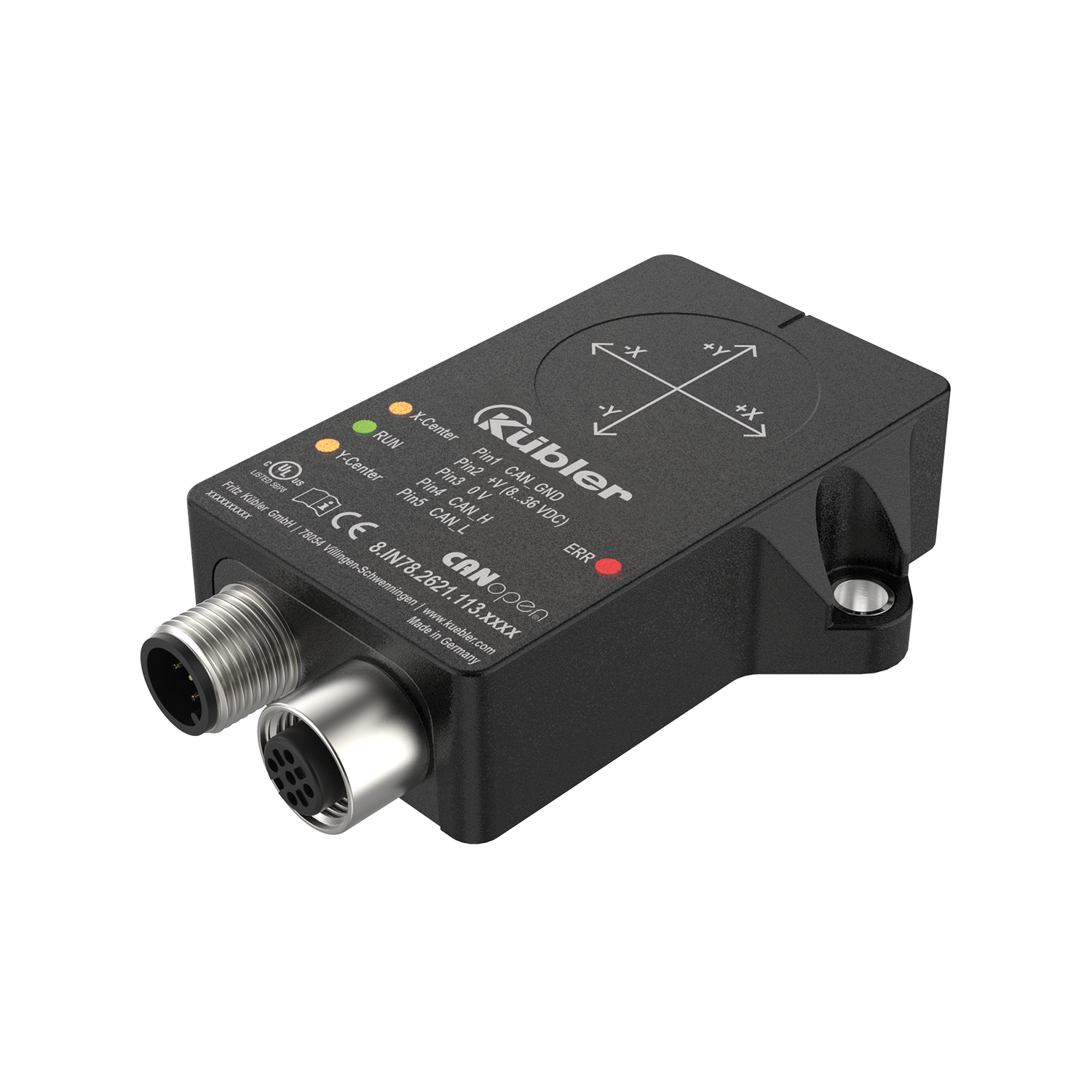

Inclinomètre
IN78
|
|
Inclinomètres avec interface CANopen pour applications dynamiques
Le capteur d'inclinaison IN78 CANopen offre, outre une technique sensorielle innovante, surtout des possibilités de programmation simples pour répondre aux exigences individuelles. Pour une mesure angulaire précise, le capteur d'inclinaison IN78 utilise, outre la cellule de mesure d'accélération (MEMS), un capteur gyroscopique supplémentaire. Un algorithme intelligent combine les valeurs saisies pour l'accélération et la vitesse de rotation. Il en résulte une grande rapidité du résultat de mesure et permet ainsi une utilisation dans des applications dynamiques.| Mécaniquement | |
|---|---|
| Dimension | 62,6 mm x 71,6 mm x 20 mm |
| Raccordements |
M12 Connecteurs |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP68 IP69k |
| Électrique | |
|---|---|
| Plage de mesure | 0°...360° / -85°...+85° |
| Précision | ≤ ±0,54° / ≤ ±0,1° |
| Interfaces |
CANopen |
Possibilités de réglage individuel
- Réinitialisation des réglages d'usine
- Centre de la mesure et points de départ et d'arrivée pour la mesure sur 1 axe
- Activation/désactivation de la fonction de niveau à bulle
- Réglages de la plage de mesure
- Réglages du filtre
Résultat de mesure rapide et haute précision
- Grâce à la fusion des capteurs de l'accéléromètre et de la cellule de mesure du taux de rotation (gyroscope). Cela permet également de minimiser les influences dues aux vibrations et aux accélérations parasites.
Mise en service et diagnostic faciles
- Affichage LED pour l'état de fonctionnement et la communication CANopen ainsi que pour le réglage de la position du point central (fonction de niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
- Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
- Protection également contre l'influence du brouillard salin et les changements rapides de température.
Accessoires
Borne de blindage CEM
Pour une installation conforme CEM du câble du codeur.• Montage sur rail profilé
• Diamètre de blindage
8.0000.4G06.0312 (03-12 mm)
• Poids env. 7,4 g
• Collier de serrage (acier à ressort, galvanisé)
• Pied (acier à ressort)
| 8.0000.4G06.0312 |
