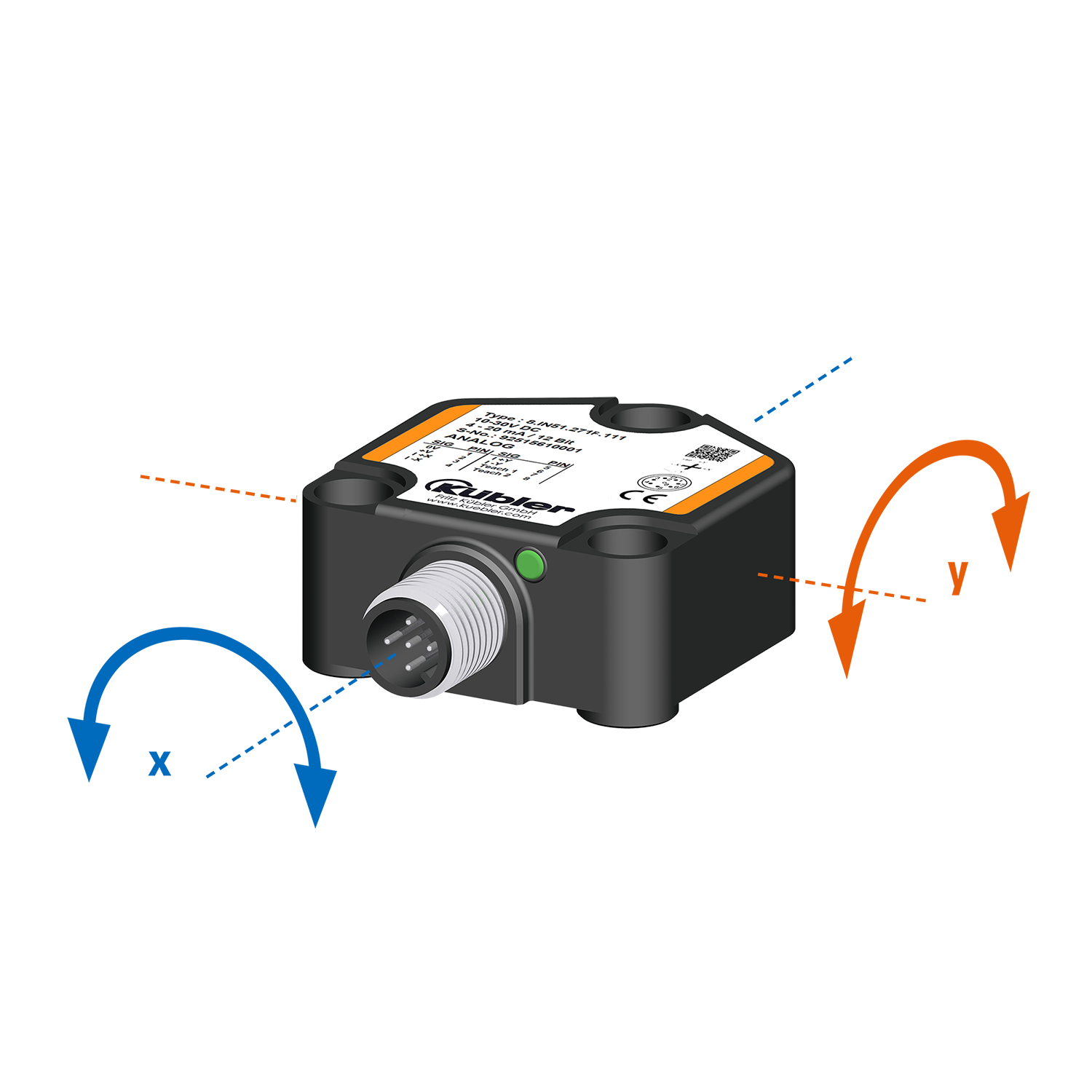

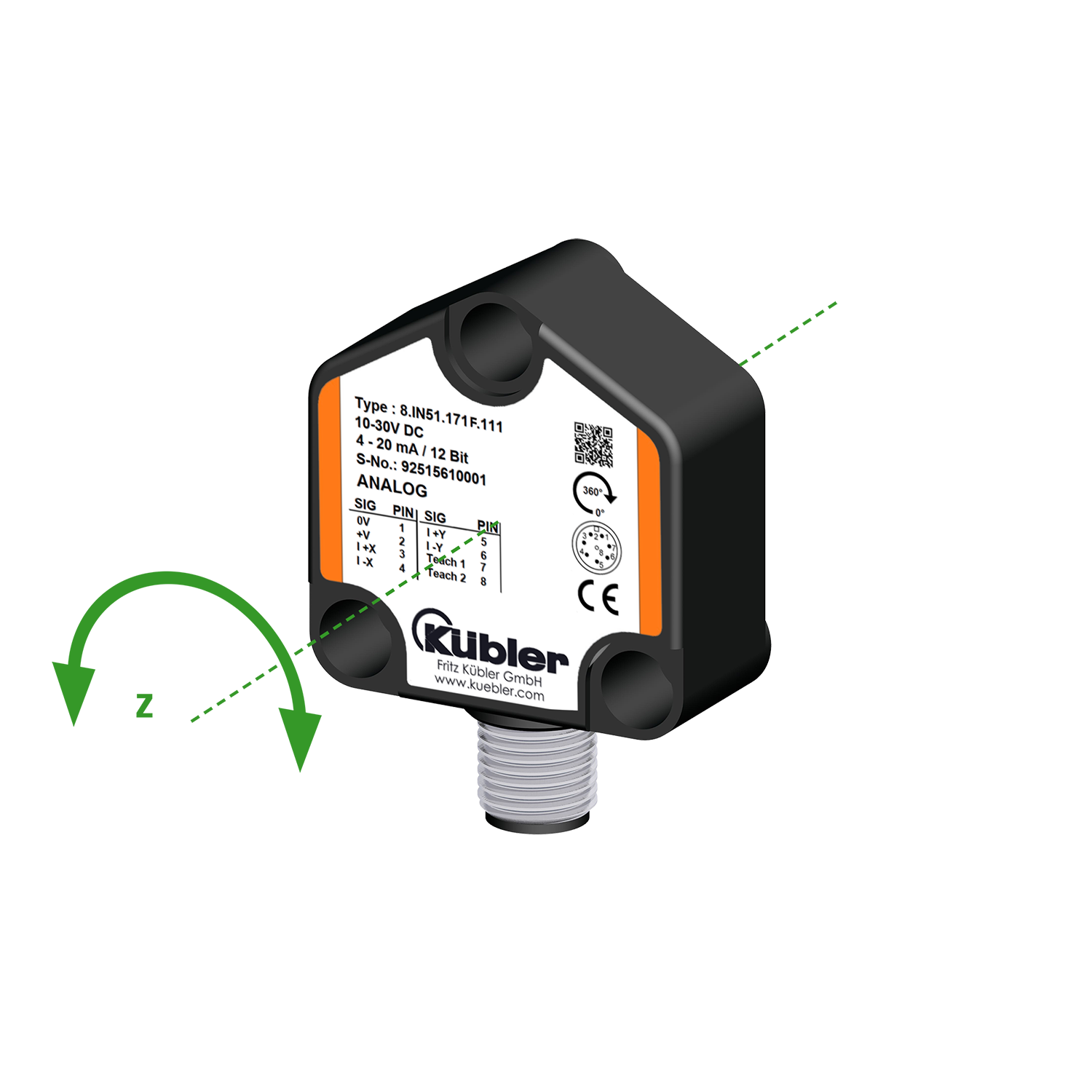

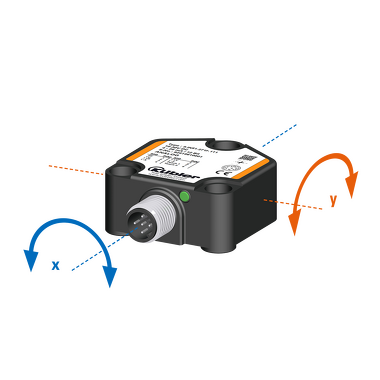

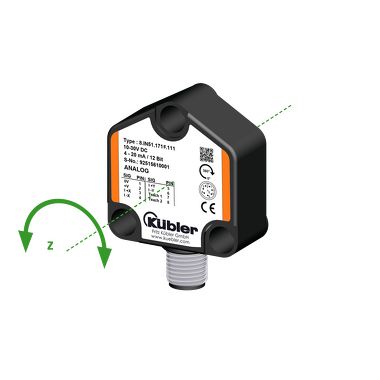

Inclinomètre
IN51
|
|
Pour les applications dynamiques : Inclinomètres pour un résultat de mesure rapide et une grande précision.
La fusion des capteurs à partir d'une cellule de mesure de l'accélération et de la vitesse de rotation (gyroscope) minimise les influences dues aux vibrations et aux accélérations parasites.| Mécaniquement | |
|---|---|
| Dimension | 44,5 mm x 42,5 mm x 20 mm |
| Raccordements |
Câble axial M12 Connecteurs |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP68 IP69k |
| Électrique | |
|---|---|
| Plage de mesure | 0°...360° / -85°...+85° |
| Précision | ±0,1 ... ±0,3° / ±0,1 ... ±0,7° |
| Interfaces |
Analog 0,1...4,9 V Analogique 0,5...4,5 V Analog 0...5 V Analog 0...10 V Analogique 4...20 mA |
| Tension d'alimentation |
10...30 V DC 15...30 V DC |
Accessoires
Adaptateur d‘apprentissage
Réglage de la plage de mesure par adaptateur d'apprentissageRégler la plage de mesure de l'angle dans le sens des aiguilles d'une montre :
- Mettre le capteur en position de départ
- Appuyer sur la touche Teach-GND jusqu'à ce que la sortie < 4 mA / 0,1 V soit commutée (env. 1 s)
- Placer le capteur en position de fin de course
- Appuyer sur la touche Teach-GND jusqu'à ce que la sortie soit commutée sur 20 mA 4 / ,9 V (env. 3 s)
Réinitialisation de la plage de mesure de l'angle :
- Appuyer sur la touche Teach-GND jusqu'à ce que la sortie soit commutée sur 12 mA (env. 6 s)
- La plage de mesure angulaire est remise à 360°
| IS40 | 05.TX40.1 |
Borne de blindage CEM
Pour une installation conforme CEM du câble du codeur.• Montage sur rail profilé
• Diamètre de blindage
8.0000.4G06.0312 (03-12 mm)
• Poids env. 7,4 g
• Collier de serrage (acier à ressort, galvanisé)
• Pied (acier à ressort)
| 8.0000.4G06.0312 |
Adaptateur Teach, 8 broches
Pour commander les entrées de commande pour les fonctions suivantes :
- Réinitialisation aux réglages d'usine
- Centre de la mesure
- Mise à l'échelle de la plage de mesure analogique (position de départ/d'arrivée)
- Réglage du filtre du capteur
| 8.0010.9000.0017 |
