Inclinomètre

IN48

  • Mise en service facile
  • Indice de protection jusqu'à IP69k
  • Boîtier compact en matière plastique
CANopen
SAE J1939
Modbus

Pour les applications statiques : inclinomètres avec interface bus de terrain.

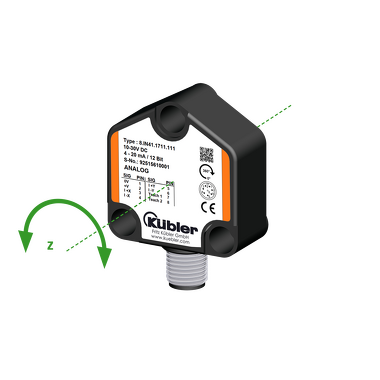

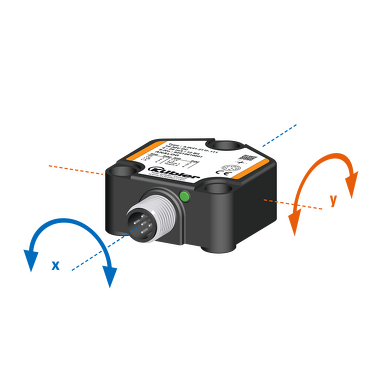

Les Inclinomètres de la série IN48 permettent de mesurer de manière fiable des inclinaisons sur 2 axes dans une plage de mesure de ±85° ou sur 1 axe jusqu'à 360°. Grâce à leur boîtier compact et à leur indice de protection élevé jusqu'à IP68/IP69K, ils conviennent également à une utilisation dans des environnements exigeants. Les plages de mesure sélectionnables en option et les fonctions de filtrage intégrées pour différents systèmes de bus de terrain permettent une adaptation flexible à différentes applications.

Mécaniquement
Dimension 44,5 mm x 42,5 mm x 20 mm
Raccordements Câble axial
M12 Connecteurs
Température de fonctionnement -40 °C ... +85 °C
Indice de protection IP68
IP69k
Électrique
Plage de mesure 0°...360° / -85°...+85°
Précision ±0,15 ... ±0,2° / ±0,15° ... ±0,5°
Interfaces CANopen
SAE J1939
Modbus
Tension d'alimentation 5 V DC
7,5...30 V DC

Caractéristiques et avantages
Pour différents systèmes de bus de terrain

  • Variantes pour CANopen, SAEJ1939 ou Modbus

Réglages individuels via l'interface bus de terrain

  • Définition du préréglage (point zéro / position centrale)
  • Réglage du filtre du capteur
  • Réinitialisation aux réglages d'usine

Pour les applications avec un espace d'installation limité

  • Solution économique de petite taille

Mise en service et diagnostic simples

  • Affichage LED pour une détection rapide et visuelle des états de fonctionnement

Pour une utilisation dans des conditions environnementales difficiles

  • Indice de protection IP68/IP69k pour une utilisation dans des environnements exigeants
  • Protection également contre le brouillard salin et les changements rapides de température
Fiche technique

PDF ∼ 474,4 KB | 09.2025
DE
EN

Accessoires

Câbles et connecteurs

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A211.XXXM

Fiche technique
M12 Cordset, PVC, prise femelle, 5-broches, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

Câbles préconfectionnés

Femelle 5 pin
05.00.60F1.2211.002


M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin
05.B-8151-0/9

Fiche technique
M12 femelle, 5 pôles
DE EN FR
