Inclinomètre

IN41

  • Mise en service facile
  • Indice de protection jusqu'à IP69k
  • Boîtier compact en matière plastique
  • Easy-Teach via adaptateur d'apprentissage
Analogique 0,5...4,5 V

Solution économique : capteur d'inclinaison pour applications statiques.

Les Inclinomètres de la série IN41 permettent de mesurer de manière fiable des inclinaisons sur 2 axes dans une plage de mesure de ±85° ou des inclinaisons sur 1 axe jusqu'à 360°. Grâce à leur boîtier compact et à leur indice de protection élevé jusqu'à IP68/IP69K, ils sont également adaptés à une utilisation dans des environnements exigeants. Les plages de mesure sélectionnables en option, les fonctions de filtrage intégrées et les différentes interfaces analogiques permettent une adaptation flexible à différentes applications.

Mécaniquement
Dimension 44,5 mm x 42,5 mm x 20 mm
Raccordements Câble axial
M12 Connecteurs
Température de fonctionnement -40 °C ... +85 °C
Indice de protection IP68
IP69k
Électrique
Plage de mesure 0°...360° / -85°...+85°
Précision ±0,1 ... ±0,3° / ±0,1 ... ±0,7°
Interfaces Analog 0,1...4,9 V
Analogique 0,5...4,5 V
Analog 0...5 V
Analog 0...10 V
Analogique 4...20 mA
Tension d'alimentation 0...80 V AC
10...30 V DC

Caractéristiques et avantages
Capteur analogique pour des mesures d'inclinaison fiables

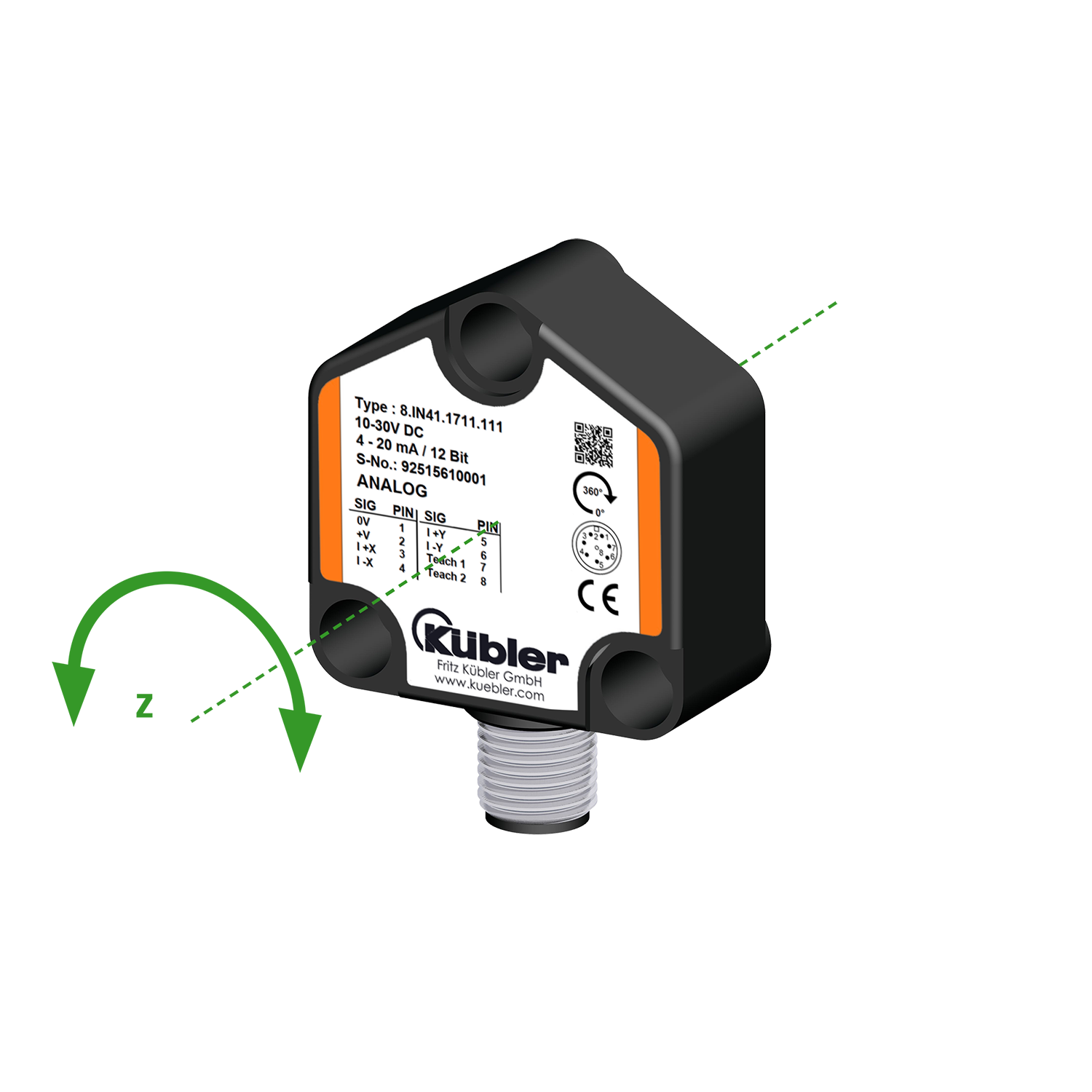

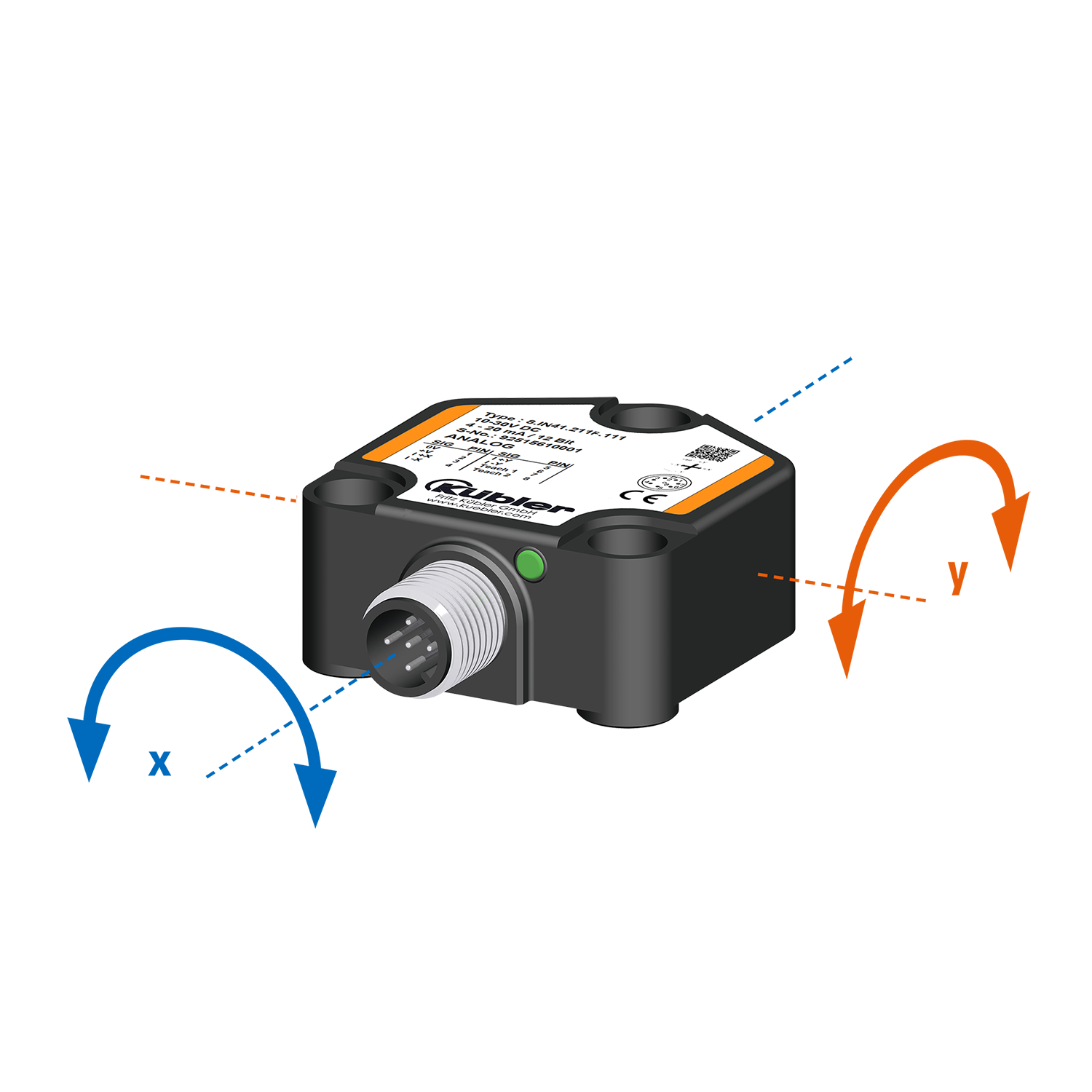

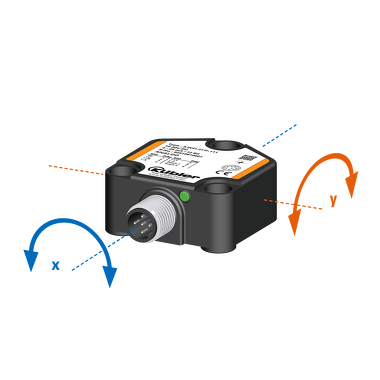

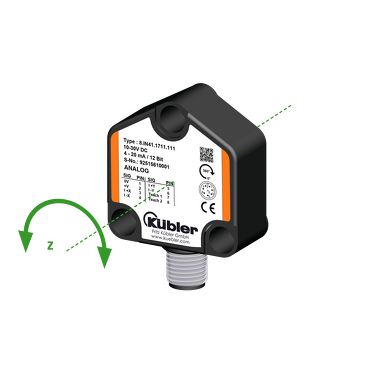

  • Mesure sur 2 axes jusqu'à ±85° ou mesure sur 1 axe jusqu'à 360
  • Précision de mesure sur toute la plage de mesure (jusqu'à 0,1° max.)

Pour les applications avec un espace d'installation limité

  • Solution économique avec un faible encombrement

Adaptation flexible à des applications variées

  • Plages de mesure et fonctions de filtrage sélectionnables en option.
  • Différentes interfaces analogiques

Mise en service et diagnostic simples

  • Affichage LED pour un aperçu rapide de l'état de fonctionnement
  • Réglages « Easy-Teach » individuels via l'adaptateur Teach
  • Définir le préréglage (point zéro / position centrale)
  • Mise à l'échelle de la plage de mesure analogique (position de départ/d'arrivée)
  • Réglage du filtre du capteur
  • Réinitialisation aux réglages d'usine

Pour une utilisation dans des conditions environnementales difficiles

  • Indice de protection IP68/IP69k pour une utilisation dans des environnements exigeants
  • Protection également contre le brouillard salin et les changements rapides de température
Fiche technique

PDF ∼ 612,7 KB | 09.2025
DE
EN
Instructions d'utilisation

PDF ∼ 5,8 MB | 09.2025
DE

Accessoires

Adaptateur d‘apprentissage

Adaptateur d‘apprentissage

Réglage de la plage de mesure par adaptateur d'apprentissage

Régler la plage de mesure de l'angle dans le sens des aiguilles d'une montre :
  • Mettre le capteur en position de départ
  • Appuyer sur la touche Teach-GND jusqu'à ce que la sortie < 4 mA / 0,1 V soit commutée (env. 1 s)
  • Placer le capteur en position de fin de course
  • Appuyer sur la touche Teach-GND jusqu'à ce que la sortie soit commutée sur 20 mA 4 / ,9 V (env. 3 s)

Réinitialisation de la plage de mesure de l'angle :
  • Appuyer sur la touche Teach-GND jusqu'à ce que la sortie soit commutée sur 12 mA (env. 6 s)
  • La plage de mesure angulaire est remise à 360°
IS40 05.TX40.1

Câbles et connecteurs

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
HTL
TTL / RS422
SinCos
Open Collector
SSI
BiSS
Femelle 8 pin PVC Ø 6,7 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6041.8211.XXXM

Fiche technique
M12 Jeu de câbles, PVC, prise femelle, 8-broches, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
HTL
TTL / RS422
SinCos
Open Collector
SSI
BiSS
Femelle 8 pin PUR Ø 6,3 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6051.8211.XXXM

Fiche technique
M12 Cordset, PUR, prise femelle, 8-broches, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Fiche technique
M12 Cordset, PVC, prise femelle, 5-broches, codage A, extrémité ouverte
DE EN FR

DEUTSCH Connecteur avec câble ,

DEUTSCH Connecteur avec câble ,

Câbles préconfectionnés

SAE J1939
Femelle 5 pin

Mâle 6 pin PVC Ø 6,5 mm ± 0,2 mm
8 x 0,205 mm2
05.00.6091.22C7.XXXM

Fiche technique
Prise allemande, jeu de câbles PVC, prise femelle M12 - 05.00.6091.22C7.xxxM
DE EN FR

M12 Connecteur avec câble ,

Câbles préconfectionnés

Femelle 5 pin
05.00.60F1.2211.002


M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

Analog ±10 V
HTL
TTL / RS422
SinCos
Open Collector
SSI
BiSS
Femelle 8 pin
05.CMB 8181-0

Fiche technique
Prise femelle M12, 8 pôles, codage A
DE EN FR

M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin
8.0000.5116.0000

Fiche technique
Prise femelle M12, 5 pôles, codage A
DE EN FR
