Codeurs Absolu monotour

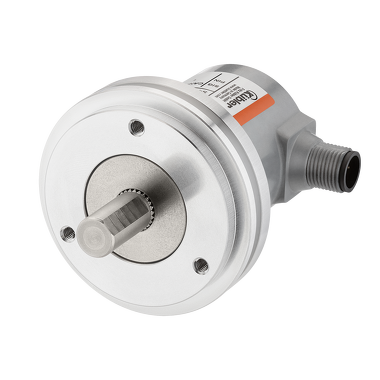

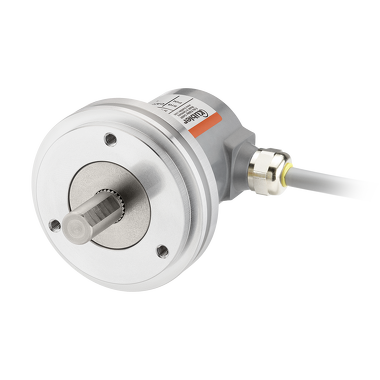

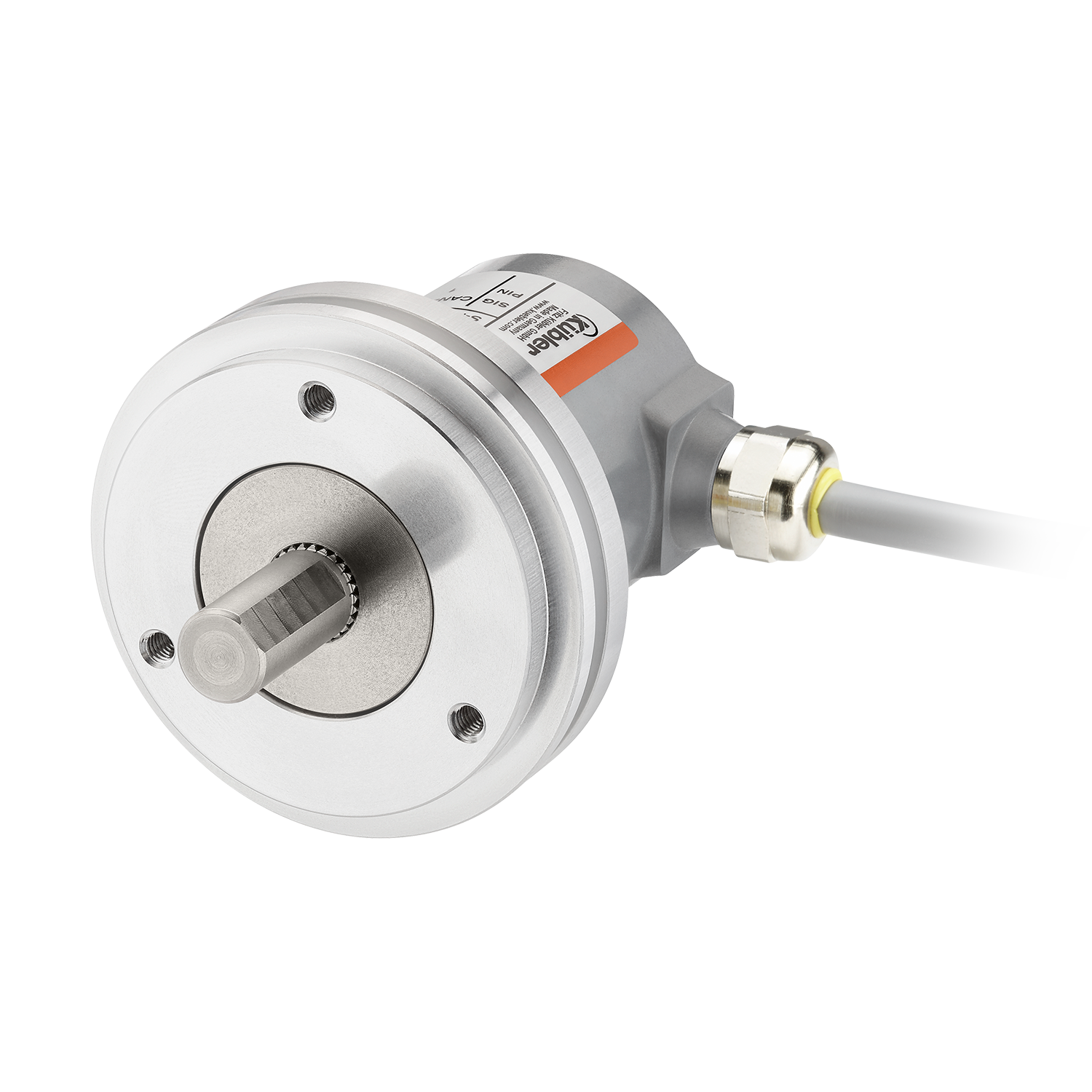

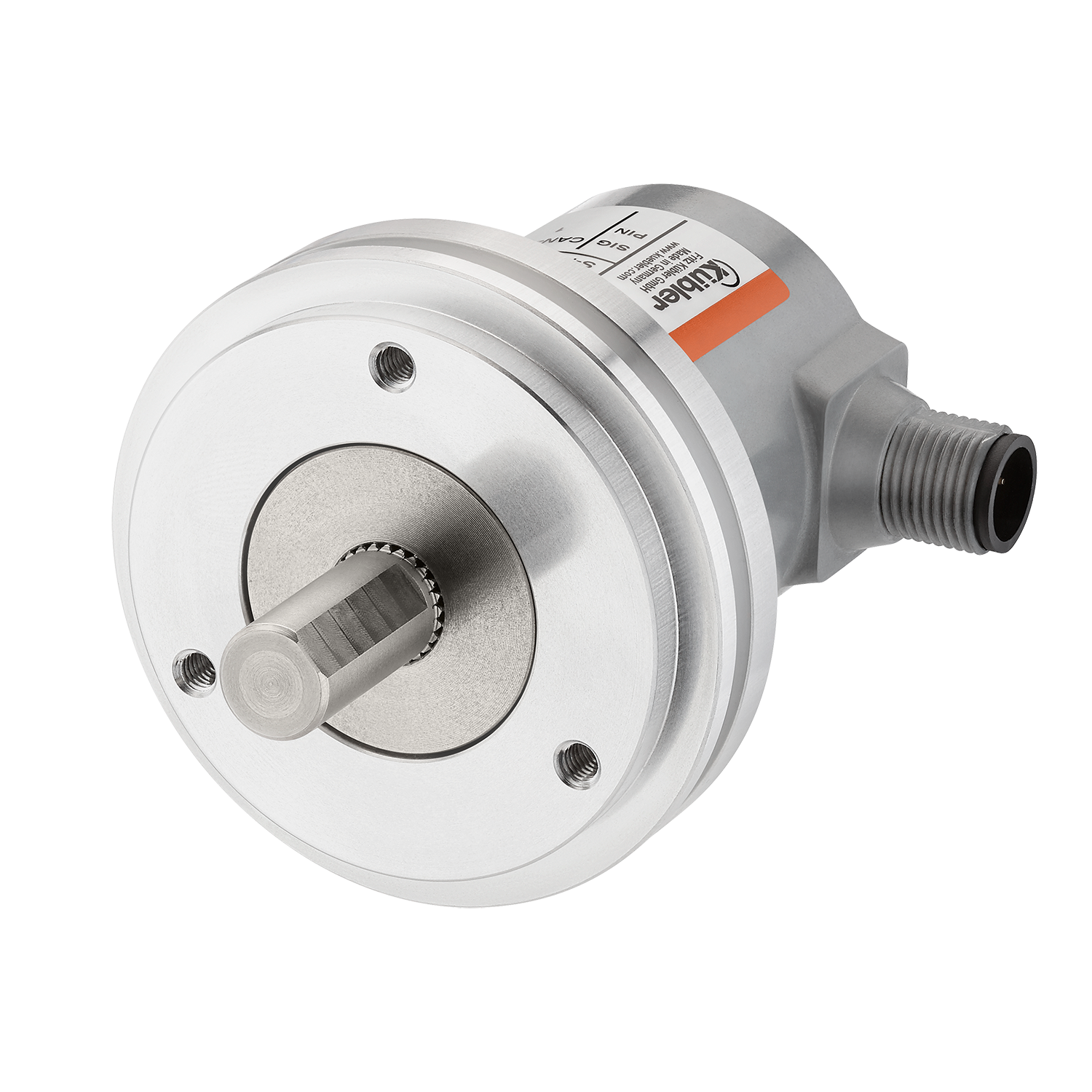

Sendix M5853A
|
|
Codeur magnétique monotour avec interface SSI.
Le Sendix M5853A est un codeur magnétique monotour au format compact. Sa grande robustesse et sa haute résolution en font un outil idéal pour les applications exigeantes.| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
6 mm arbre, avec méplat 10 mm arbre, avec méplat |
| Type de bride |
Bride synchro / servo Bride de serrage Ø 58.00 mm |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP65 |
| Raccordements |
Câble radial Connecteur M12 radial |
| Vitesse de rotation max. |
4.000 min-1 |
| Poids | 280 g |
| Électrique | |
|---|---|
| Balayage | magnétique |
| Résolution max. |
14 Bit Monotour |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
SSI, binär SSI, gray |
Robustesse maximale
- Montage robuste des roulements dans design Safety-Lockplus™ pour une résistance particulièrement élevée.
- Roulement très grand.
- Joint d'arbre protégé mécaniquement.
- Importante plage de température de -40 °C à +85 °C.
- Déviation de la mesure angulaire ±0,5°.
- Précision de répétition ±0,2°.
- Cycles de réglage courts, fréquence de cadence avec SSI jusqu'à 2 MHz.
- Résolution maxi 14 bits.
| Certificats Produits | ||
|---|---|---|
|
UL CoC USA/ Canada - Encodeurs rotatifs PDF ∼ 503,1 KB | 03.2025 |
EN |
Accessoires
Accouplement à soufflet, Ø 15 mm
Les accouplements à soufflet servent à relier le moteur et le codeur à moindre coût. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur. Compensation d'erreurs axiales plus importantes.Accouplement à soufflet (acier inoxydable).
| 8.0000.1102.XXXX |
