Codeurs Absolu monotour

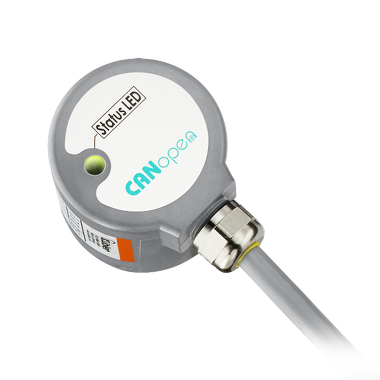

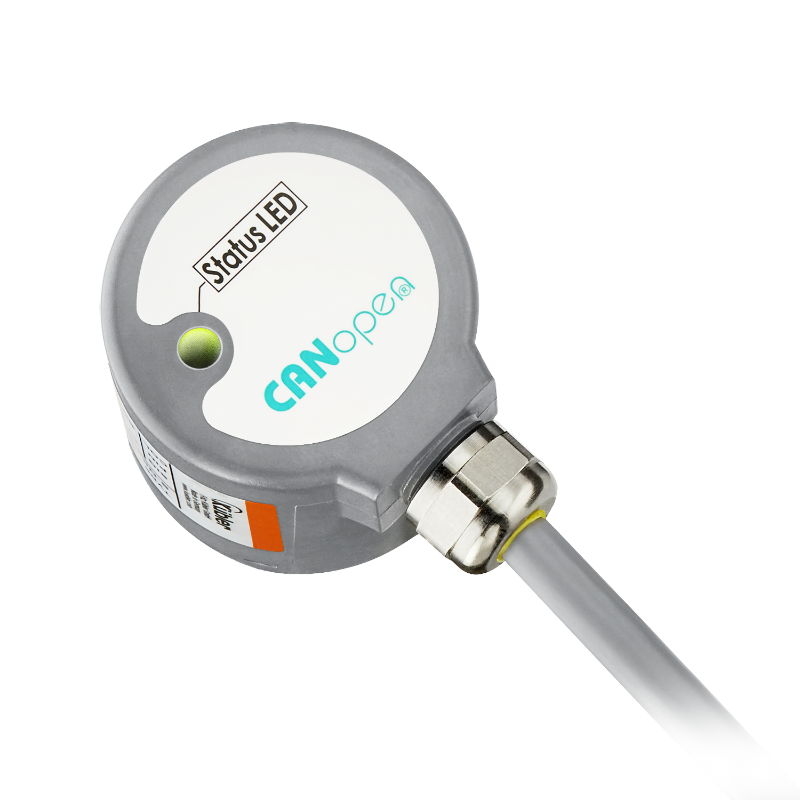

Sendix M3678A
|
|
Codeur magnétique monotour avec interface CANopen.
Le Sendix M36 est un encodeur magnétique monotour compact.Il séduit par sa robustesse, sa fiabilité et son rapport coût/ performances.
| Mécaniquement | |
|---|---|
| Dimension | Ø 36 mm |
| Type d’arbre |
6 mm axe creux, borgne 8 mm axe creux, borgne 10 mm axe creux, borgne 1/4 " axe creux, borgne |
| Type de bride |
élément élastique, long Stator anti-rotation Ø 36.00 mm Ø 46.00 mm |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP65 IP67 |
| Raccordements |
Câble axial Câble radial Connecteur M12 axial Connecteur M12 radial |
| Vitesse de rotation max. |
6.000 min-1 |
| Poids | 210 g |
| Électrique | |
|---|---|
| Balayage | magnétique |
| Résolution max. |
14 Bit Monotour |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
CANopen |
Fiable et insensible
- Structure robuste Safety-LockTM des roulements pour une résistance élevée aux vibrations et aux erreurs d‘installation.
- Nombre de composants réduit assurant l’insensibilité aux champs magnétiques.
- Indice de protection IP67 et large plage de températures, de -40 °C ... +85 °C.
- Services LSS pour la configuration de l‘adresse de noeud et de la vitesse de transmission.
- Mappage PDO variable dans la mémoire.
- Configuration management (bootloader).
Accessoires
Pige cylindrique longue avec filetage de fixation
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Avec filetage de fixation.
Convient pour :
- élément à ressort court (8.0010.4H00.0000)
- Elément à ressort long (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Stator anti-rotation à 2 points de fixation
Pour codeurs à arbre creux
avec bride ø 36 ... 37 mm
Rayon de fixation 23 mm
Pour la fixation frontale sur la bride du codeur. Pour les applications avec jeu axial et radial en cas de dynamique élevée.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 2 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 2 vis
| 8.0010.4C00.0000 |
Elément ressort, court
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 16 ... 27 mm
Pour les applications avec un jeu axial limité, une dynamique faible et un espace de montage restreint.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation sur le capteur rotatif
Connexion à l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000
| 8.0010.4H00.0000 |

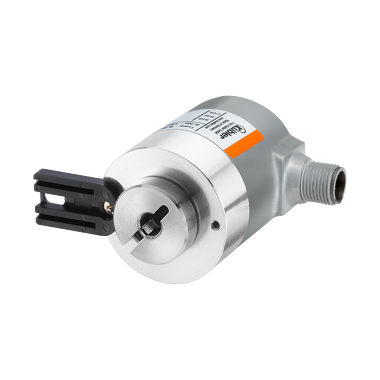

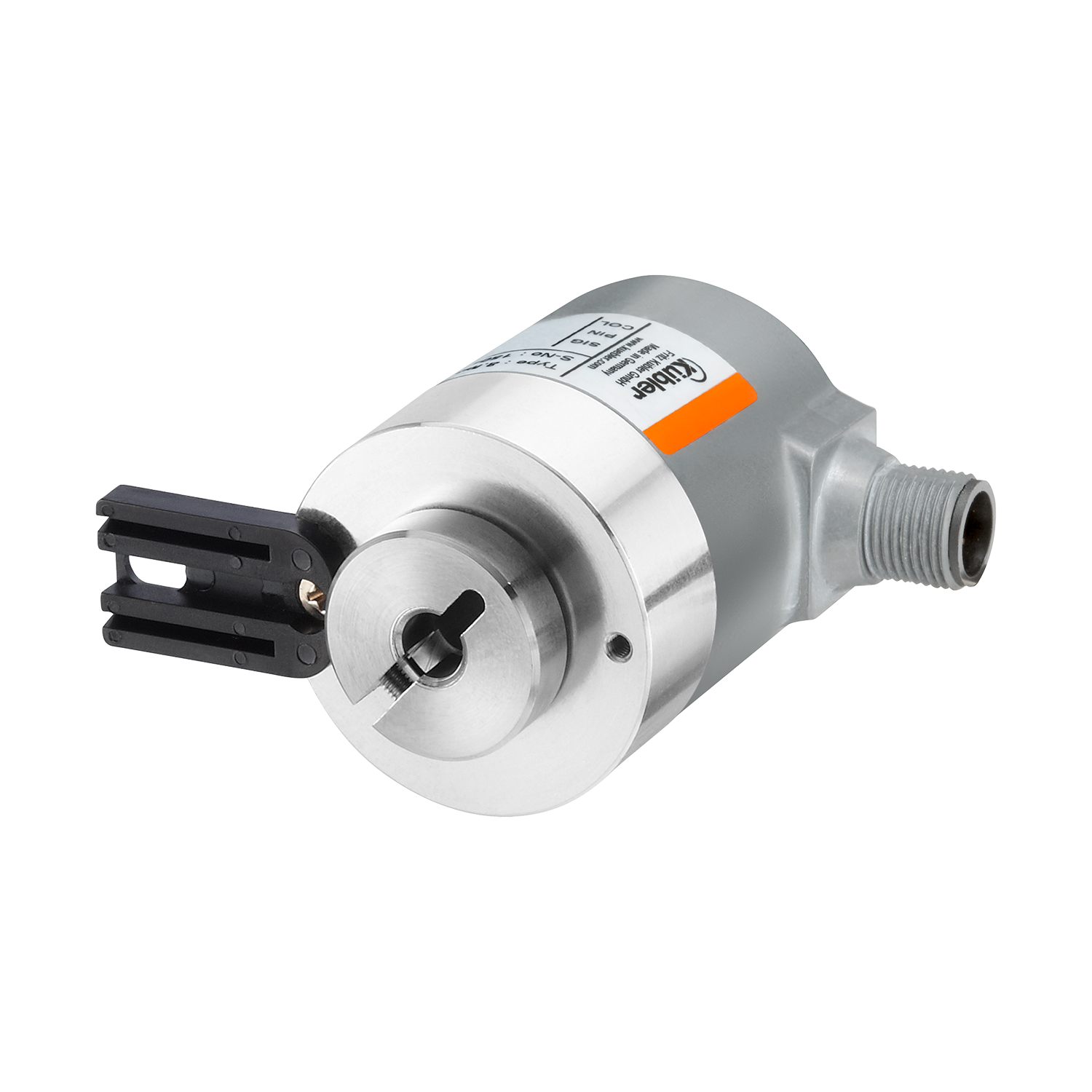

Elément ressort, long
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 30,7 ... 36,7 mm
Pour les applications avec un jeu axial élevé, avec une dynamique faible.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000.
| 8.0010.4I00.0000 |
