Codeurs Absolu multitours

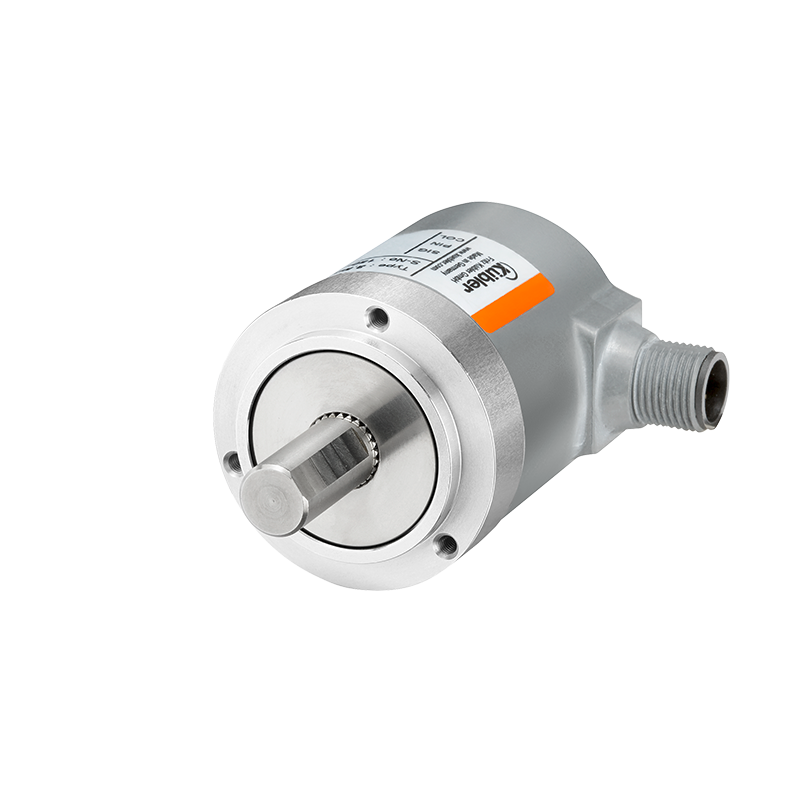

Sendix M3668R
|
|
Energy Harvesting Technology : Codeur électronique multitours - extrêmement robuste !
Le codeur Sendix M36 muni de la technologie Energy Harvesting est un codeur multitours électronique au format miniature sans engrenage ni batterie. Il séduit par sa robustesse, sa fiabilité et son rapport coût / performances. La version « R »obuste convient tout particulièrement à des environnements difficiles. Grâce à leur protection jusqu’à IP69k, à leur résistance aux chocs et à des variations de température extrêmes, les codeurs Sendix M36 conviennent même aux applications extérieures les plus exigeantes.| Mécaniquement | |
|---|---|
| Dimension | Ø 36 mm |
| Type d’arbre |
6 mm arbre, avec méplat 8 mm arbre, avec méplat 10 mm arbre, avec méplat 1/4 " arbre, avec méplat |
| Type de bride |
Bride de serrage Ø 42.00 mm |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP66 IP67 IP69k |
| Raccordements |
Connecteur M12 axial Connecteur M12 radial |
| Vitesse de rotation max. |
4.000 min-1 |
| Poids | 250 g |
| Électrique | |
|---|---|
| Balayage | magnétique |
| Résolution max. |
14 Bit Monotour 18 Bit Multitours |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
IO-Link |
| Options | |
|---|---|
| sur demande |
|
Robustesse maximale
- Structure de roulement robuste avec conception Safety-Lockplus™ pour une résistance particulièrement élevée.
- Roulements extra-larges.
- Joint d'arbre protégé mécaniquement.
- Indice de protection IP66, IP67 et IP69k dans un seul appareil.
- Large plage de température de -40 °C à +85 °C.
- Grâce à la technologie Energy Harvesting, sans engrenage ni batterie.
Performances actuelles
- Fonctionnement possible avec n'importe quel maître IO-Link.
- Communication point à point dans le réseau d'automatisation.
- Utilisation possible de câbles non blindés économiques.
- Enregistrement automatique des paramètres de l'appareil.
- Mise à jour du micrologiciel via IO-Link.
Accessoires
Accouplement à soufflet, Ø 15 mm
Les accouplements à soufflet servent à relier le moteur et le codeur à moindre coût. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur. Compensation d'erreurs axiales plus importantes.Accouplement à soufflet (acier inoxydable).
| 8.0000.1102.XXXX |
Connexion simple pour chaque protocole Ethernet.
Différentes variantes pour les protocoles EtherNet/IP, EtherCAT et PROFINET avec 4 ports de classe A.Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être exploités en mode SIO via les ports de classe A. Les appareils de terrain peuvent également être utilisés en mode SIO.
| IOL4A.124341.1222XX |
Connexion simple pour tout protocole Ethernet.
Différentes variantes pour les protocoles EtherNet/IP, EtherCAT et PROFINET avec 4 ports de classe A et 4 ports de classe B.Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être exploités en mode SIO via les ports de classe A. Les appareils de terrain peuvent également être utilisés en mode SIO.
| IOL4A4B.1L8341.1L21XX |
