Codeurs Incrémental

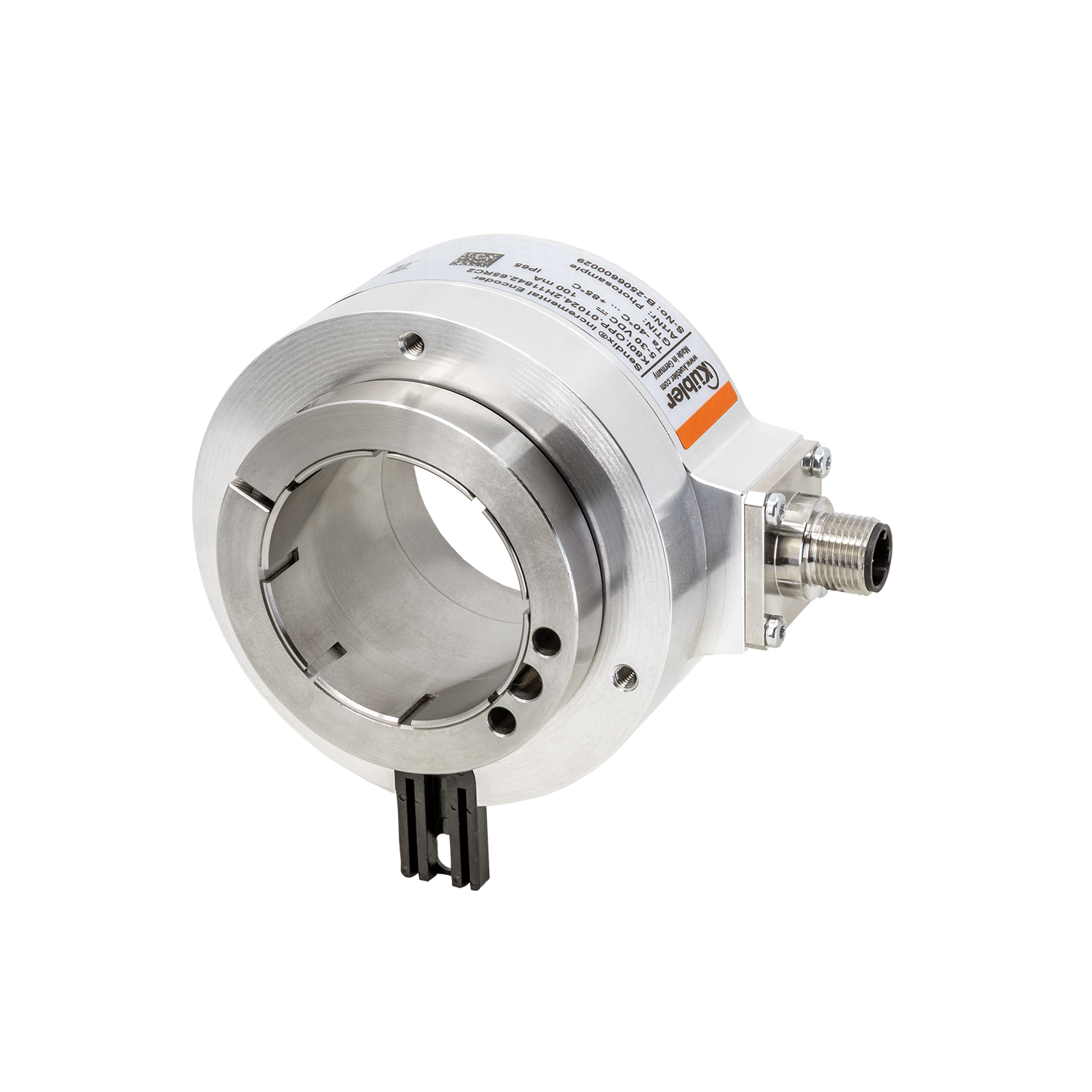

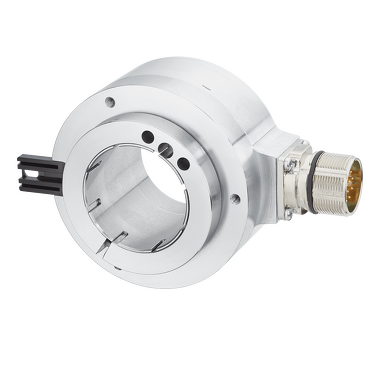

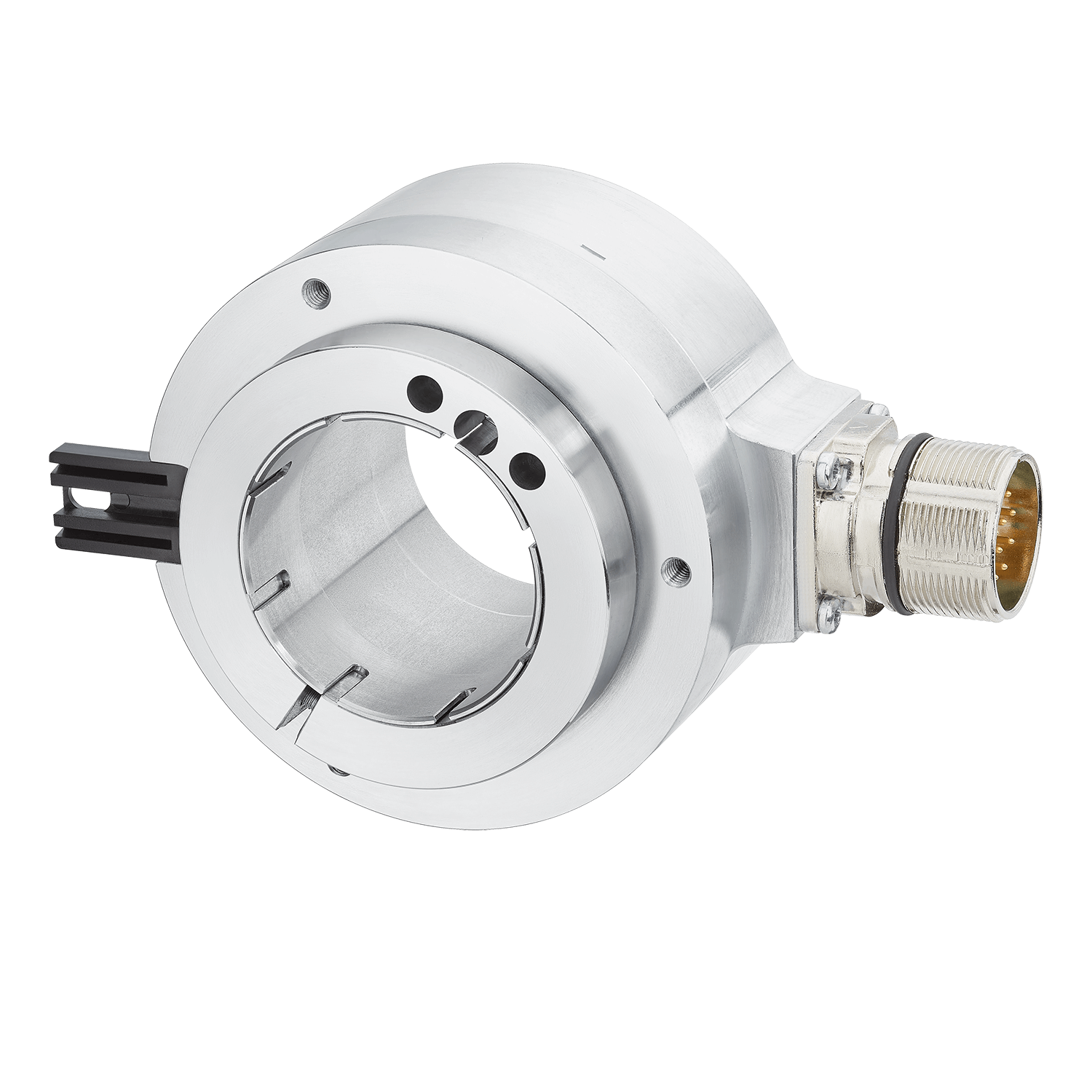

Sendix K80I
|
|
Performance maximale même pour les grosses vagues
Les nouveaux capteurs rotatifs Sendix sont basés sur des composants sensoriels et électroniques ultramodernes ainsi que sur un disque de code robuste en métal. Les codeurs incrémentaux Sendix K80 atteignent une résolution allant jusqu'à 5.000 impulsions par tour, avec une grande fiabilité. Le codeur Sendix K80 pour grands arbres a été conçu en tant que La combinaison d'un arbre creux traversant de 42 mm et d'une taille réduite de 80 mm.| Mécaniquement | |
|---|---|
| Type d’arbre |
28 mm axe creux, traversant 30 mm axe creux, traversant 35 mm axe creux, traversant 38 mm axe creux, traversant 40 mm axe creux, traversant 42 mm axe creux, traversant 1 1/4 " axe creux, traversant 1 1/8 " axe creux, traversant |
| Type de bride |

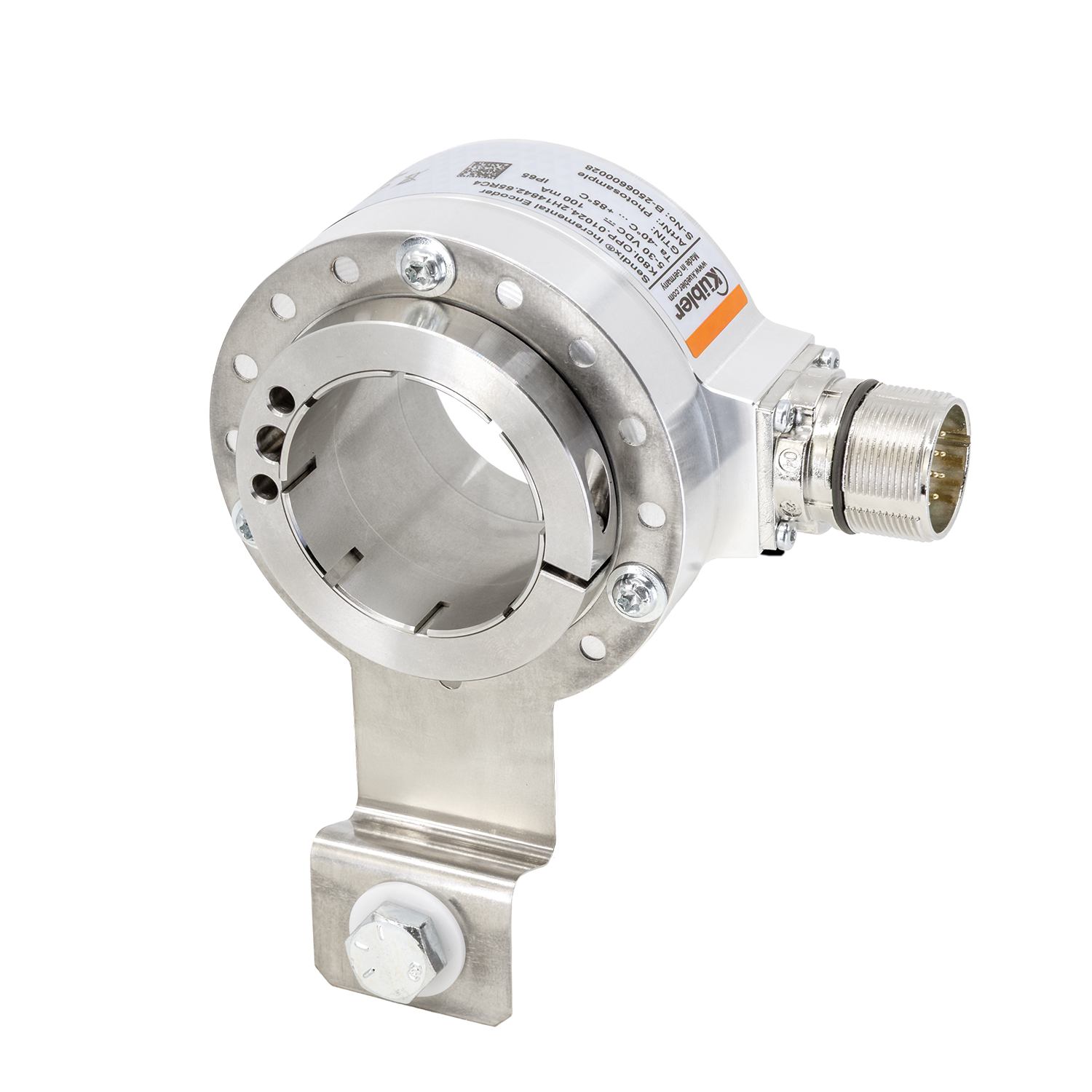

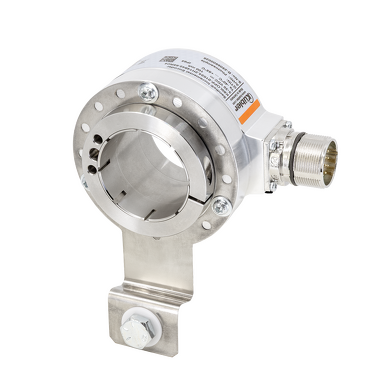

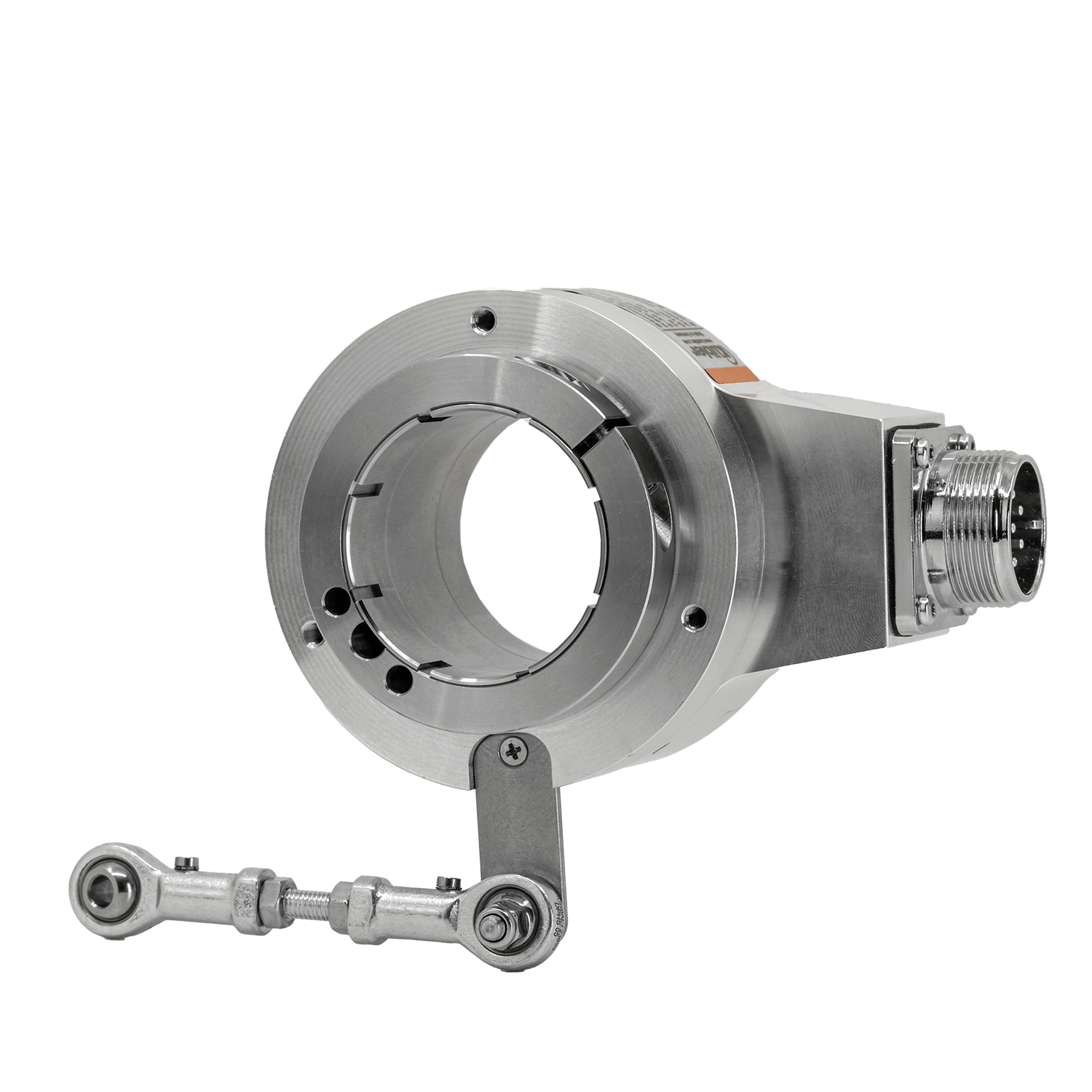

élément élastique, long Bras de fixation |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP65 IP66 IP67 |
| Raccordements |
Câble radial Connecteur M23 radial Connecteur M12 radial Connecteur MIL |
| Vitesse de rotation max. |
12.000 min-1 |
| Poids | 800 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Tension d'alimentation |
5 V DC 5...30 V DC |
| Interfaces |
Gegentakt TTL / RS422 SinCos |
| Options | |
|---|---|
| sur demande |
|
Haute précision et fiabilité
Technologie de capteur de pointe avec des résolutions allant jusqu'à 5.000 ppr.
Pour les conditions d'utilisation les plus difficiles sous de multiples influences extérieures
- Plage de température de -40 °C à +85 °C
- Indice de protection jusqu'à IP67 maximum
- concept de blindage CEM optimisé
- technologie Safety-Lock perfectionnée
Espace de montage réduit, même dans les grandes applications
Arbre creux jusqu'à 42 mm de diamètre pour une taille de 80 mm.
Intégration parfaite dans les réseaux numériques modernes
Préparé pour une utilisation avec une plaque signalétique numérique et un jumeau numérique pour la surveillance et la maintenance des machines ainsi que pour de multiples tâches de documentation. Optimisation des processus et augmentation de l'efficacité.
Accessoires

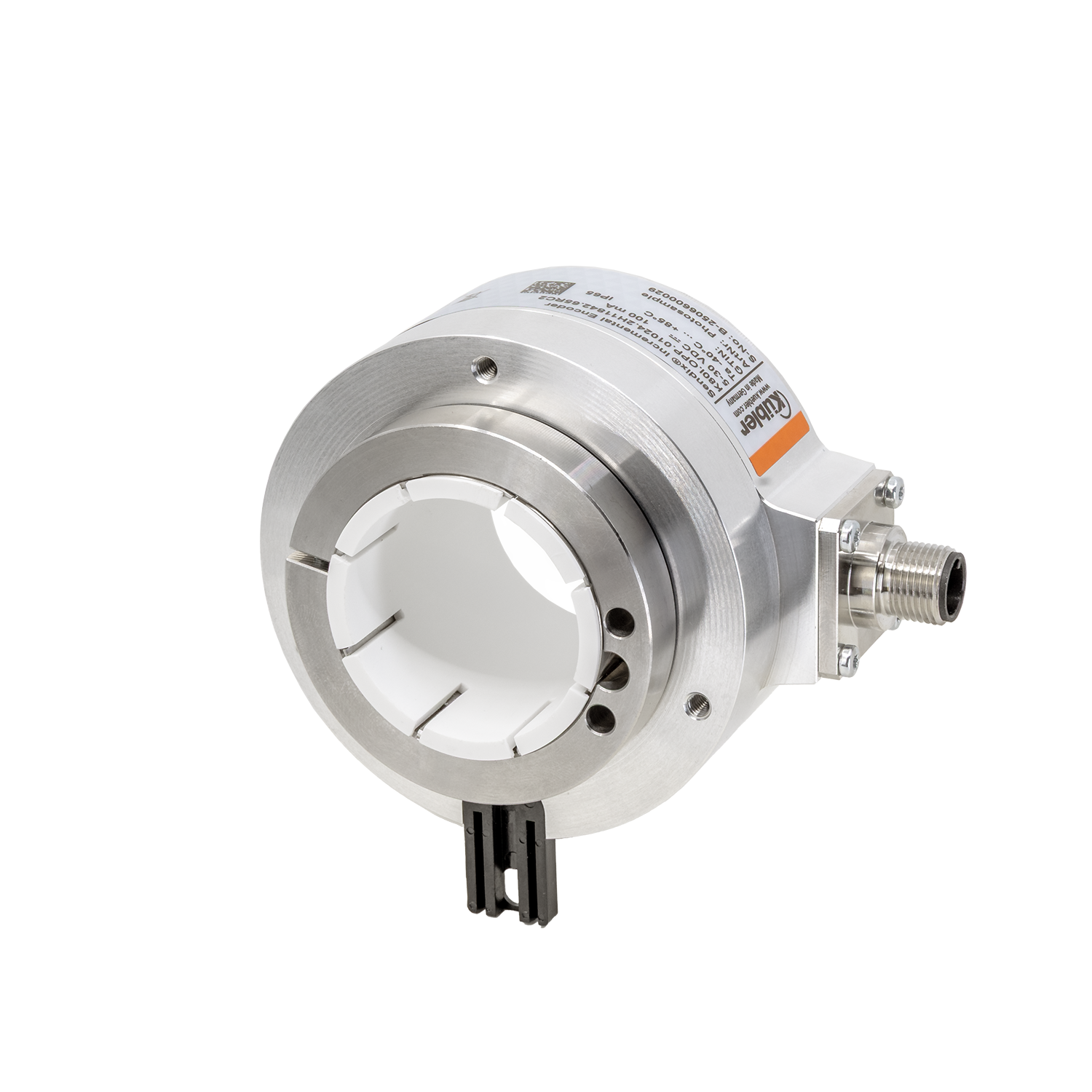

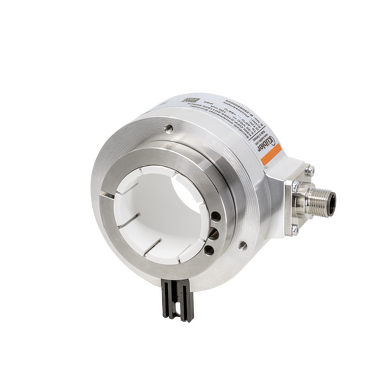

Insert isolant, arbre creux Ø 42mm
Isolation thermique et électrique des codeurs (plage de température -40°C...+115°C). Ces inserts isolants empêchent les courants de traverser les roulements du codeur. Ceux-ci peuvent se produire en cas d'utilisation avec des moteurs triphasés ou des moteurs vectoriels à courant alternatif commandés par onduleur et réduisent considérablement la durée de vie des roulements des codeurs. De plus, le codeur est isolé thermiquement car le plastique ne transmet pas la chaleur au codeur.Insert isolant (plastique).
| Innendurchmesser 38 mm | 8.0010.4017.0000 |
| Innendurchmesser 12 mm | 8.0010.4029.0000 |
Kit de montage sur arbre conique, arbre creux Ø 38mm
Pour codeurs A02HAvec diamètre d'arbre creux 38 mm
Pour la mise à niveau en vue d'un montage sur arbre conique. Les arbres coniques sont utilisés pour un couplage direct de haute précision. Le kit de montage comprend également un insert isolant qui protège le codeur de manière fiable contre les courants ondulatoires.
Contenu de la livraison
- Insert de trou de sac conique Cône 1:10, longueur 17 mm
- Insert d'isolation
- Vis à six pans creux pour la fixation centrale.
| 8.0010.4028.0000 |
Tôle de fixation courte
Pour codeurs A020, A02HRayon de fixation 74,5 mm
Pour les applications avec jeu axial.
Contenu de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation sur le capteur rotatif
- Accessoires de montage pour le montage sur l'application
| 8.0010.4T00.0000 |
