Codeurs Incrémental

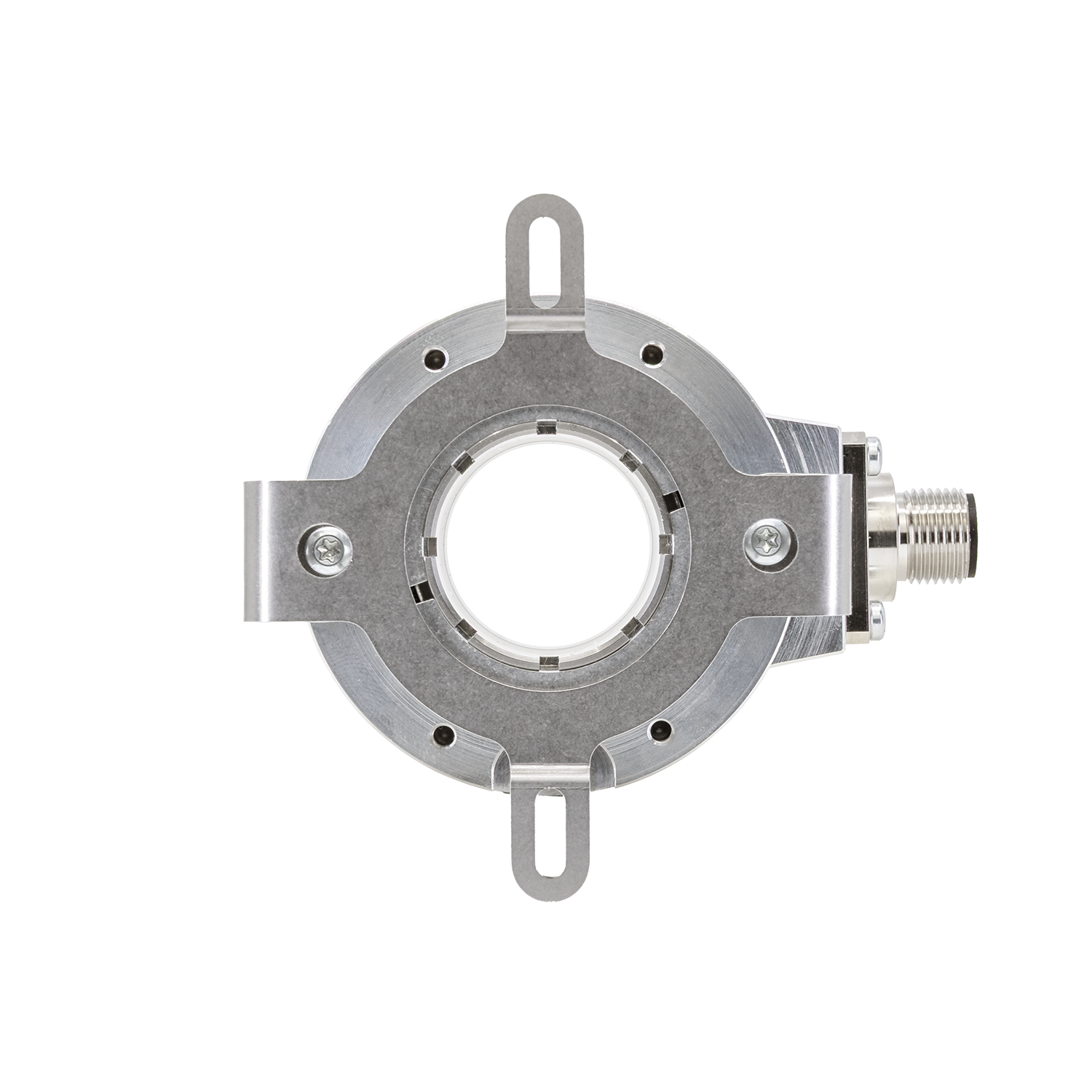

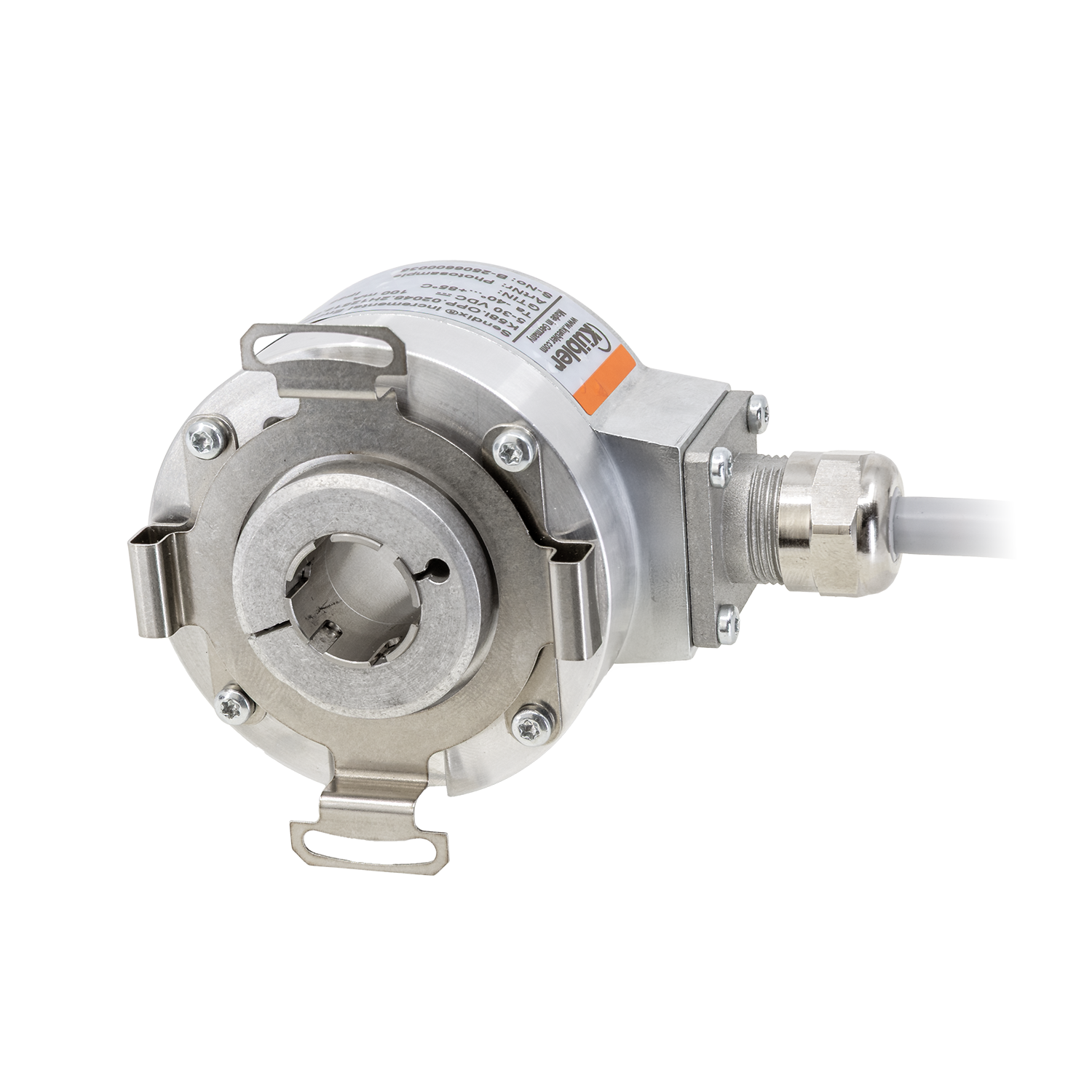

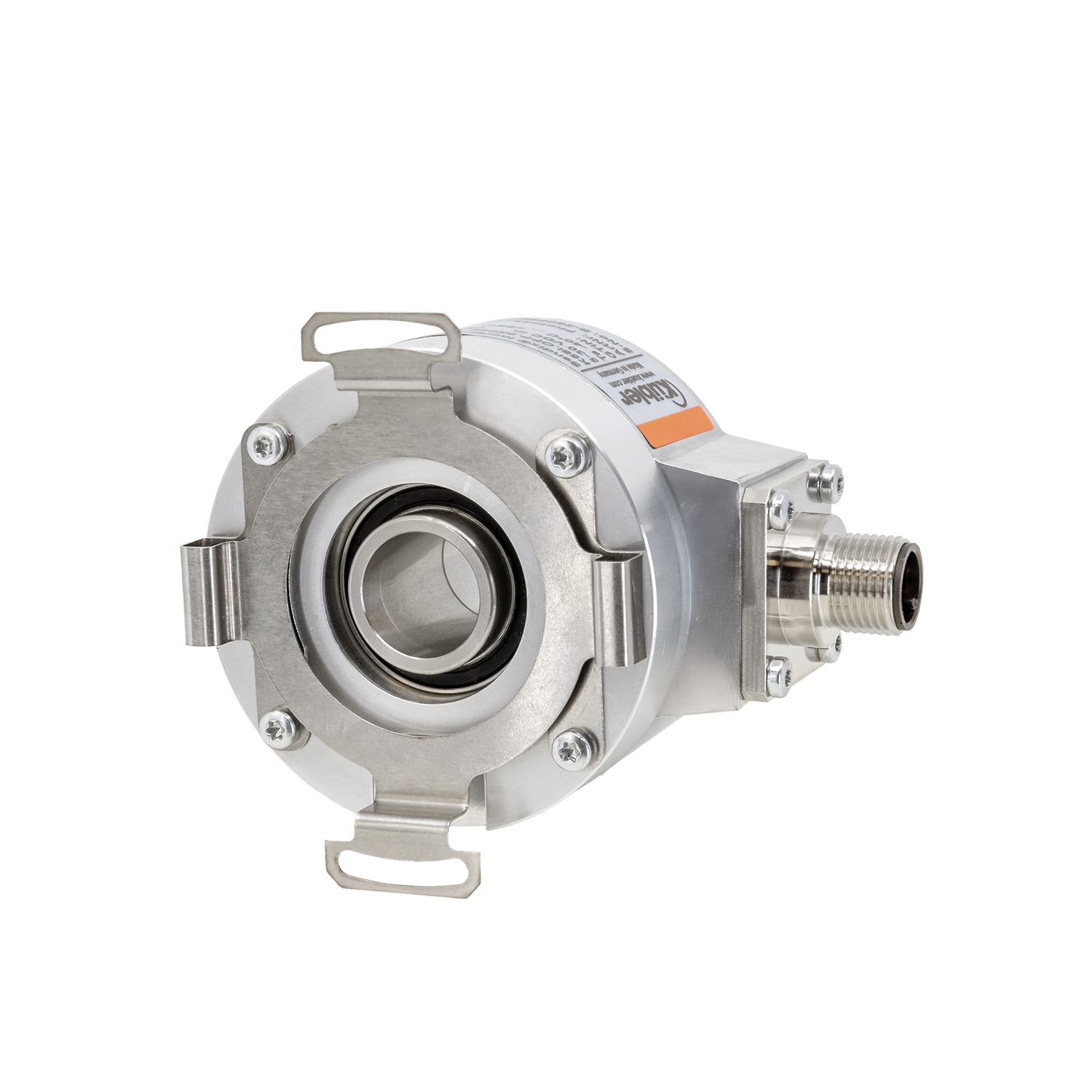

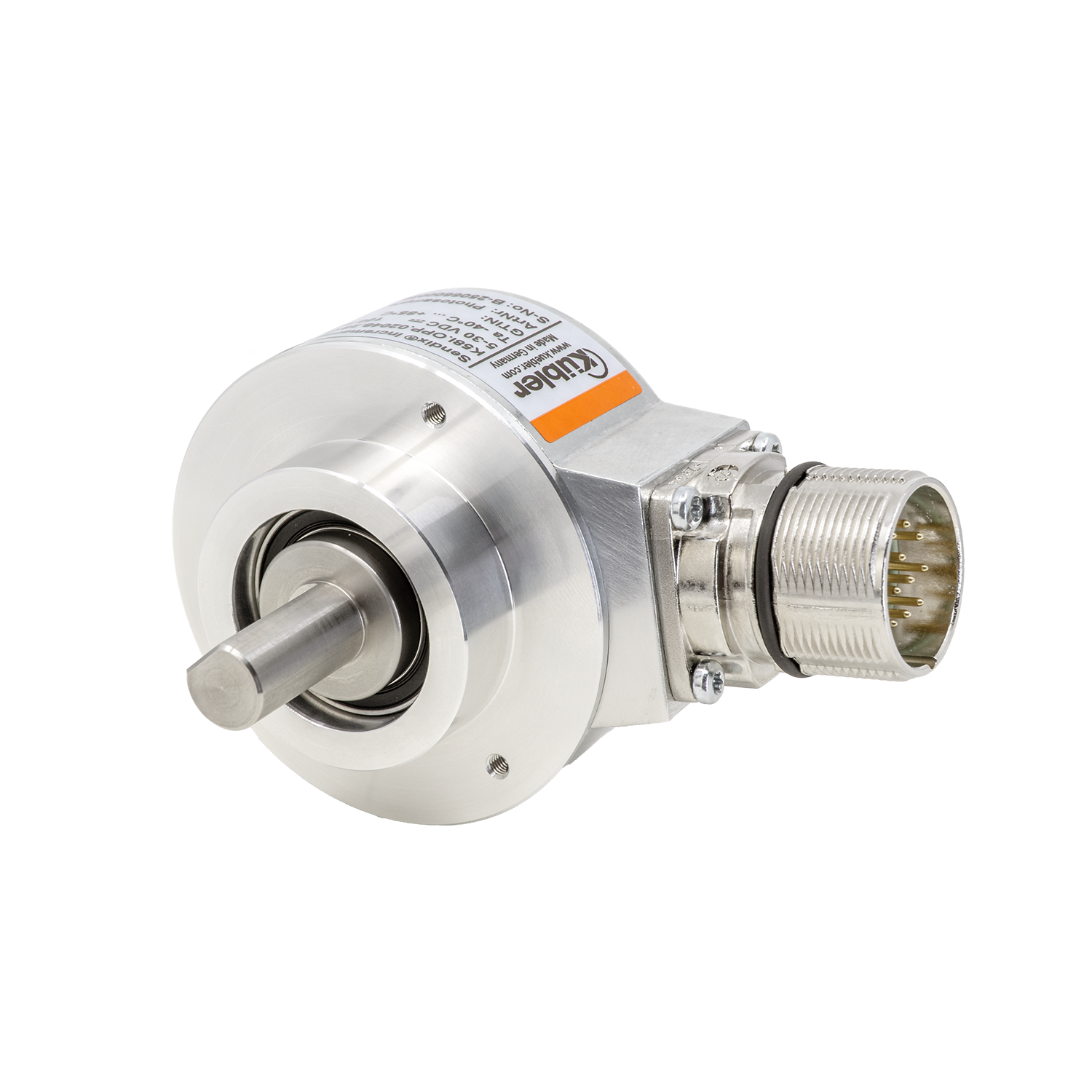

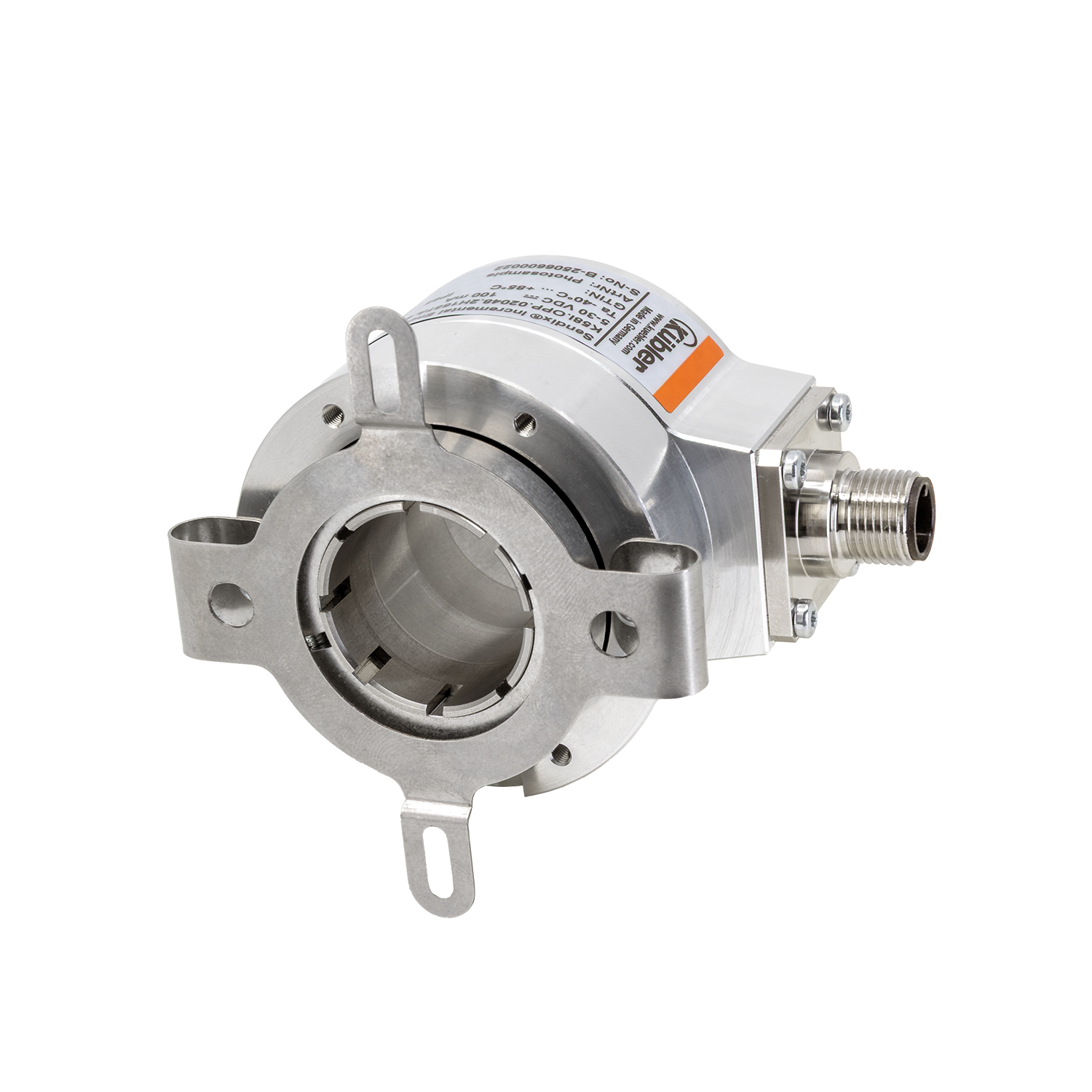

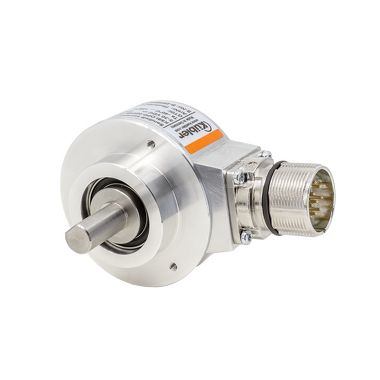

Sendix K58I
|
|
De nouvelles références dans la technologie des codeurs
Les nouveaux capteurs rotatifs Sendix sont basés sur des composants sensoriels et électroniques ultramodernes ainsi que sur un disque de code robuste en métal. Les codeurs incrémentaux Sendix K58 atteignent une résolution allant jusqu'à 5.000 impulsions par tour tout en étant très fiables. Le boîtier de 58 mm avec un design uniforme pour toutes les variantes facilite la planification du concepteur d'installations et établit en outre de nouveaux critères dans la combinaison d'une taille réduite pour les grandes applications, par exemple avec l'arbre creux traversant jusqu'à 25,4 mm.| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
6 mm arbre, avec méplat 8 mm arbre, avec méplat 10 mm arbre, avec méplat 12 mm arbre, avec méplat 1/4 " arbre, avec méplat 3/8 " arbre, avec méplat 6 mm axe creux, traversant 8 mm axe creux, traversant 10 mm axe creux, traversant 12 mm axe creux, traversant 14 mm axe creux, traversant 15 mm axe creux, traversant 16 mm axe creux, traversant 20 mm axe creux, traversant 22 mm axe creux, traversant 24 mm axe creux, traversant 25 mm axe creux, traversant 1/2 " axe creux, traversant 1 " axe creux, traversant |
| Type de bride |
Bride synchro / servo Bride de serrage Bride carrée élément élastique, long Stator anti-rotation Système anti-rotation longue Ø 58.00 mm |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP65 IP66 IP67 |
| Raccordements |
Câble radial Câble tangentiel Connecteur M23 axial Connecteur M23 radial M12 Connecteurs |
| Vitesse de rotation max. |
12.000 min-1 |
| Poids | 400 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Tension d'alimentation |
5 V DC 15...30 V DC |
| Interfaces |
Gegentakt TTL / RS422 |
| Options | |
|---|---|
| sur demande |
|
Haute précision et fiabilité
Technologie de capteur de pointe avec des résolutions allant jusqu'à 5.000 ppr.
Pour les conditions d'utilisation les plus difficiles sous de multiples influences extérieures
- Plage de température de -40 °C à +85 °C
- Indice de protection jusqu'à IP67 maximum
- concept de blindage CEM optimisé
- technologie Safety-Lock perfectionnée
Taille standard également pour les grands arbres
Pour une utilisation également sur des arbres de grande taille avec un arbre creux jusqu'à 25,4 mm de diamètre pour une taille de 58 mm du boîtier du codeur.
Intégration parfaite dans les réseaux numériques modernes
Préparé pour une utilisation avec une plaque signalétique numérique et un jumeau numérique pour la surveillance et la maintenance des machines ainsi que pour de multiples tâches de documentation. Optimisation des processus et augmentation de l'efficacité.
Accessoires
Accouplement à soufflet, Ø 15 mm
Les accouplements à soufflet servent à relier le moteur et le codeur à moindre coût. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur. Compensation d'erreurs axiales plus importantes.Accouplement à soufflet (acier inoxydable).
| 8.0000.1102.XXXX |

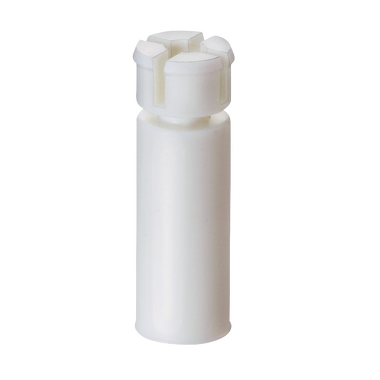

Insert isolant, arbre creux Ø 15mm
Isolation thermique et électrique des codeurs (plage de température -40°C...+115°C). Ces inserts isolants empêchent les courants de traverser les roulements du codeur. Ceux-ci peuvent se produire en cas d'utilisation avec des moteurs triphasés ou des moteurs vectoriels à courant alternatif commandés par onduleur et réduisent considérablement la durée de vie des roulements des codeurs. De plus, le codeur est isolé thermiquement car le plastique ne transmet pas la chaleur au codeur.Insert isolant (plastique).
| Innendurchmesser 8 mm | 8.0010.4020.0000 |
| Innendurchmesser 6 mm | 8.0010.4021.0000 |
| Innendurchmesser 1/4" | 8.0010.4022.0000 |
| Innendurchmesser 10 mm | 8.0010.4023.0000 |
| Innendurchmesser 3/8" | 8.0010.4024.0000 |
| Innendurchmesser 12 mm | 8.0010.4025.0000 |
| Innendurchmesser 1/2" | 8.0010.4026.0000 |
Pige cylindrique longue avec filetage de fixation
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Avec filetage de fixation.
Convient pour :
- élément à ressort court (8.0010.4H00.0000)
- Elément à ressort long (8.0010.4I00.0000)
| 8.0010.4700.0000 |
