Codeurs Absolu multitours

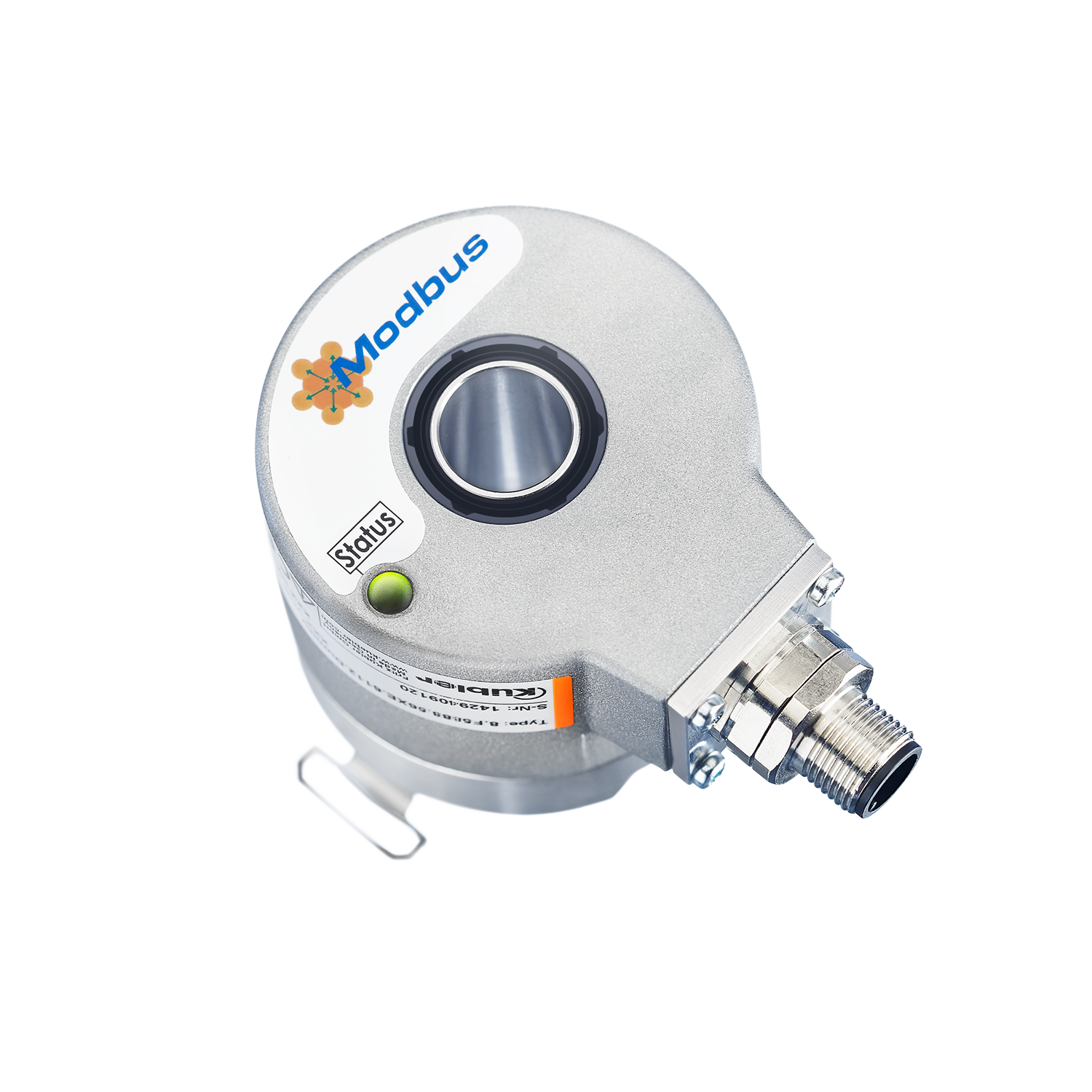

Sendix F5888
|
|
Intelligent Scan Technology™ - codeur de bus de terrain électronique.
Les codeurs absolus multitours Sendix F5868 / F5888 F5888 avec interface Modbus et Intelligent Scan breveté Technology™ sont des codeurs optiques à haute résolution sans engrenages avec insensibilité magnétique à 100 %. Résolution totale 32 bits, arbre creux jusqu'à 15 mm et interface Modbus RTU.
| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
10 mm axe creux, traversant 12 mm axe creux, traversant 14 mm axe creux, traversant 15 mm axe creux, traversant |
| Type de bride |
Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm Ø 73.40 mm |
| Température de fonctionnement | -40 °C ... +80 °C |
| Indice de protection |
IP65 IP67 |
| Raccordements |
Connecteur M12 radial |
| Vitesse de rotation max. |
9.000 min-1 |
| Poids | 450 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
16 Bit Monotour 16 Bit Multitours |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
Modbus |
- Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation.
- Grâce à l'indice de protection IP67 et à une large plage de température de -40°C à +80°C, il peut également être utilisé à l'extérieur.
- Intelligent Scan breveté Technology™ avec toutes les fonctions mono- et multitours sur un seul OptoASIC - donc une fiabilité optimale, une haute résolution jusqu'à 32 bits et une insensibilité magnétique à 100 %.
- Registre Modbus pour la configuration de l’adresse de nœud et de la vitesse de transmission en bauds.
- Fonction de mise à l’échelle.
- Résolution totale 32 bits (16 bits MT + 16 bits ST).
- Fonction de préréglage.
- Fonctions de diagnostic.
- Fonction d'interrupteur de fin de course.
Accessoires
Stator anti-rotation
Pour codeurs à arbre creux
avec bride ø 50 ... 58 mm
Rayon de fixation 32,5 mm
Pour la fixation latérale sur la bride du codeur.
Pour les applications avec jeu axial et radial en cas de dynamique élevée.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 3 vis
| 8.0010.1602.0000 |
Èlément anti-rotation, flexible
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 39,5 ... 142,75 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.4047.00FS |
Jeu de systèmes anti-rotation, rigides
Pour codeurs à arbre creuxavec bride ø 58 mm
Rayon de fixation 32,5 ... 143,5 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec très peu de jeu axial et radial et une dynamique faible.
Contenu de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 axe dynamométrique 8.0010.4049.0075
| 8.0010.4051.00FS |
Stator anti-rotation (FS)
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 31,5 mm
Conçu pour la technique de sécurité fonctionnelle grâce au principe des 4 vis.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis M3x6 pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- 4 vis
| 8.0010.40B2.00FS |
Tôle de fixation moyenne (flexible)
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Rayon de fixation 32,5 ... 45,75 mm
Pour les applications avec jeu axial et radial pour des mouvements de rotation constants.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.40E0.0000 |
Stator anti-rotation
Pour codeurs à arbre creux
avec bride ø 50 ... 58 mm
Rayon de fixation 32,5 mm
Pour la fixation latérale sur la bride du codeur.
Pour les applications avec jeu axial et radial en cas de dynamique élevée.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 3 vis
| 8.0010.40L0.0000 |
Tôle de fixation courte (flexible)
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Rayon de fixation 32,25 mm
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.40M0.0000 |
Elément anti-rotation en fil à ressort
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Pour les applications avec un faible jeu radial et axial ainsi qu'une faible dynamique.
Etendue de la livraison
- Elément fil-ressort
- 1 vis pour la fixation sur le codeur.
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.40W0.0000 |
Pige cylindrique longue avec filetage de fixation
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Avec filetage de fixation.
Convient pour :
- élément à ressort court (8.0010.4H00.0000)
- Elément à ressort long (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Stator anti-rotation à 2 points de fixation
Pour codeurs à arbre creux
avec bride ø 50 ... 58 mm
Rayon de fixation 31,5 mm
Pour la fixation latérale sur la bride du codeur. Pour les applications avec des exigences de précision élevées.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 2 vis
| 8.0010.4D00.0000 |
Elément ressort, court
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 16 ... 27 mm
Pour les applications avec un jeu axial limité, une dynamique faible et un espace de montage restreint.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation sur le capteur rotatif
Connexion à l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elément ressort, long
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 30,7 ... 36,7 mm
Pour les applications avec un jeu axial élevé, avec une dynamique faible.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000.
| 8.0010.4I00.0000 |
Tôle de fixation longue (flexible)
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Rayon de fixation 36,5 ... 85 mm
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.4R00.0000 |
