Appareils multifonctions électronique

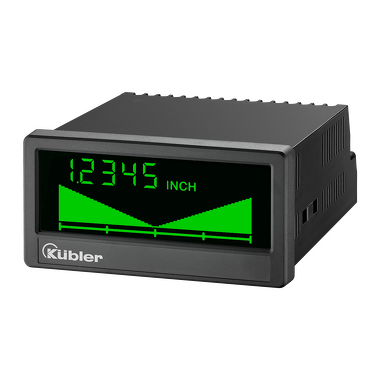

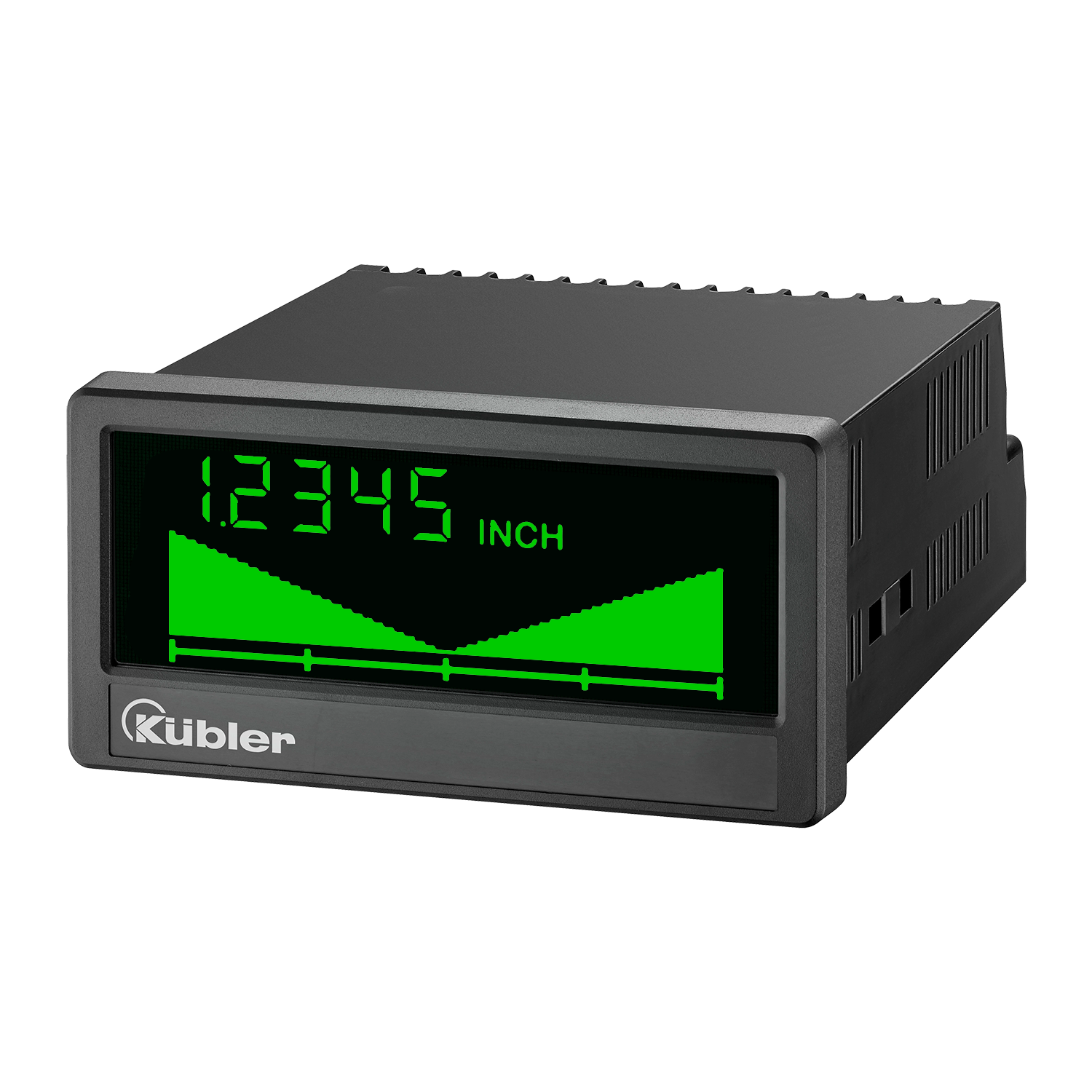

571T

  • Entrée de comptage rapide 250 kHz / 1 MHz
  • 4 sorties de commutation et/ou 2 sorties relais et interface RS232
  • Échelonnable, sortie analogique
  • Dimension
    · 96 x 48 mm | 92 x 45 mm
  • Tension d'alimentation:
      · 115 V AC
      · 230 V AC
      · 18...30 V DC
  • Affichage Numéro à 8 chiffres, LCD Touchscreen
Analog ±10 V
RS232
RS485
TTL / RS422
Modbus

Compteur à présélection multifonction tactile – pour impulsions, fréquence, comptage de temps.

Avec sa fréquence de comptage maximale de 250 kHz, le compteur à présélection multifonctions 571T est idéal pour les tâches de comptage rapide. Il peut également être utilisé comme tachymètre, minuterie, chronomètre, ou pour mesurer les temps de cycle ou les temps de passage de machines.
Des versions avec 4 valeurs limites, une sortie analogique etune interface RS232 ou RS485 sont disponibles.
Ce compteur est ainsi virtuellement capable de réaliser n’importe quelle tâche de comptage, de mesure et de contrôle.

Mécaniquement
Modèle Appareil multifonctions électronique
Fonctions Compteur d'impulsions
Fréquencemètre
Afficheur de position sans seuils
Compteur horaire à présélection
Compteur à présélection
Tachymètre sans valeurs limites
Compteur de temps/horaire
Mesure de temps court
Tachymètre avec valeurs limites
Afficheur de position avec seuils
Dimension 1 96 x 48 mm | 92 x 45 mm
Indice de protection IP20
IP65
Température de fonctionnement -20 °C ... +60 °C
Poids 200 g
Reset électronique

(1) Montage | En façade
Électrique
Tension d'alimentation 115 V AC
230 V AC
18...30 V DC
Signal d'entrée TTL / RS422
NPN
PNP
Signal de sortie Analog ±10 V
Analog 0...10 V
Analog 0...20 mA
Analogique 4...20 mA
RS232
RS485
2 x Relais
4 x PNP
Interfaces Modbus
Printer CR/LF
Drivecom DIN ISO 1745
Propriétés
  • Entrée de comptage rapide à utiliser avec notre système de mesure linéaire Limes (250 kHz/HTL, 1 MHz/RS422).
  • Sorties de commutation pour valeurs limites (temps de réaction < 1 ms).
  • Sortie analogique avec facteur d’échelle (temps de réaction < 150 ms), résolution 16 bits, -10 V ... +10 V, 0 ... 20 mA ou 4 ... 20 mA.
  • Interface série RS232 ou RS485 pour l’entrée et la sortie de données.
  • Tension d’alimentation du capteur 24 V.c.c. / 150 mA (version AC) ou UB - 1 V / 250 mA maxi (version DC).
  • Boîtier DIN 96 x 48 mm, IP65.
  • Affichage tactile avec valeur d’affichage à 8 chiffres et programmation en texte clair.
  • 2 sorties relais pouvant être affectées aux valeurs limites.

Avantages
  • Tension d’alimentation AC et DC dans un seul appareil.
  • Fonction de mesure programmable pour vitesse de rotation, accélération, accélération de la durée de fonctionnement, nombre de cadences de machines, temps de passage (vitesse de rotation réciproque) ainsi que pour de nombreuses fonctions de compteurs et de chronomètres.
  • 4 sorties de commutation ; également programmables avec présélection relative.
  • Librement programmable
  • Grand écran LCD, hauteur 13 mm, à 8 chiffres, avec luminosité réglable. À 3 couleurs – rouge / vert / jaune – programmable.
  • Linéarisation de l’affichage avec fonction d'apprentissage.
Fiche technique

571T

PDF ∼ 1,2 MB | 03.2022
DE
EN
FR
Instructions d'utilisation

571T

PDF ∼ 2,3 MB | 04.2022
DE
EN
FR

OS10 - Logiciel standard

PDF ∼ 2,8 MB | 04.2022
DE
EN
Manuel

57x/SK RS232 RS485 Protocole de communication série SERPRO

Multilingue: Allemand, Anglais
PDF ∼ 342,2 KB | 11.2018

Certificat de conformité

570T 571T 573T CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 107,5 KB | 04.2022

Logiciel

Standard + SafeConfig OS10

Multilingue: Allemand, Anglais, Français
ZIP ∼ 65,4 MB | 12.2020

CAD mécanique / STEP

570T 571T 573T

ZIP ∼ 5,5 MB | 06.2019

CAD électronique / ePlan

571T

ZIP ∼ 1,4 MB | 03.2021
