Drehgeber Absolut Singleturn

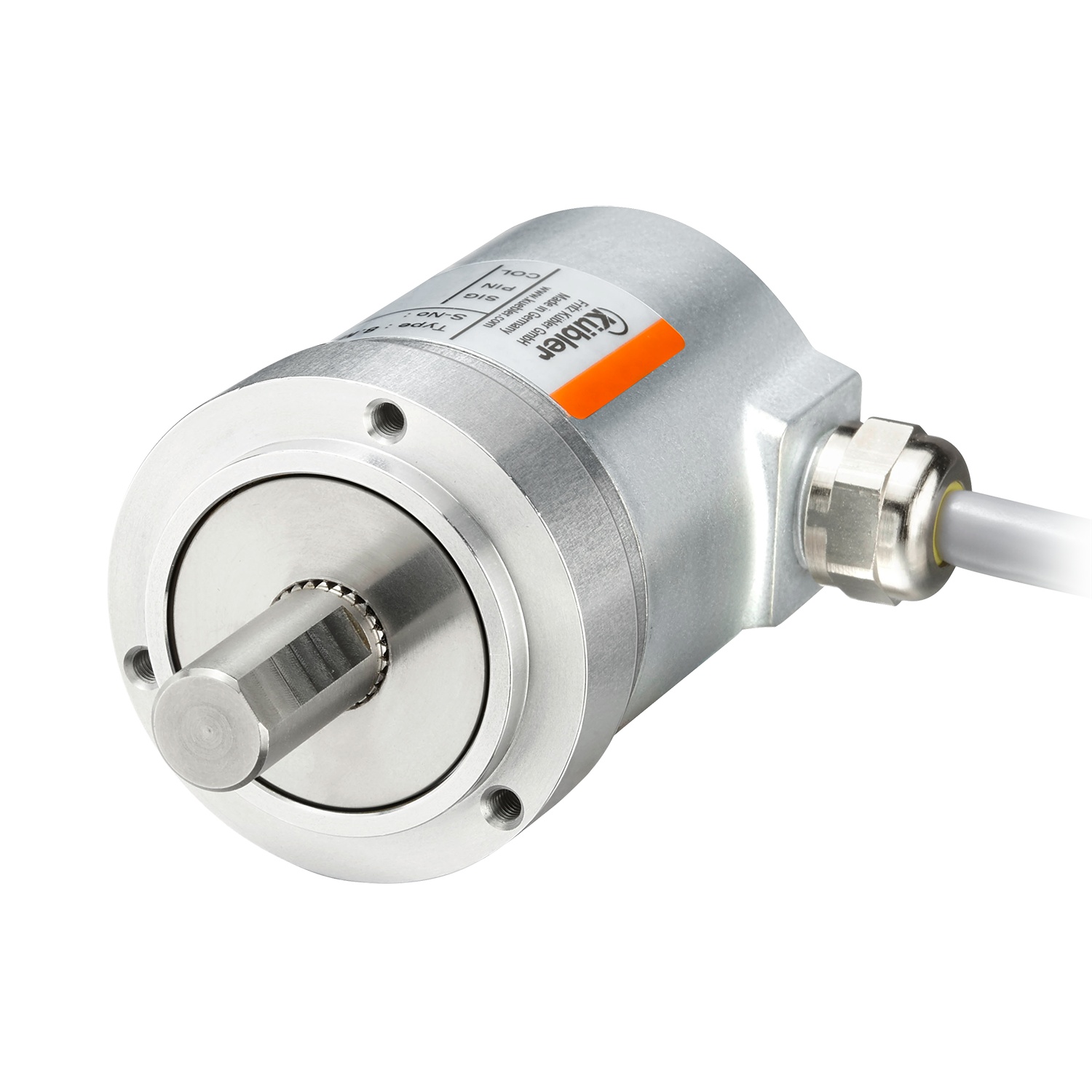

Sendix M3658AR
|
|
Für extreme Anforderungen: Magnetischer Singleturn-Drehgeber mit CANopen-Schnittstelle.
Die Sendix M3658AR sind magnetische Singleturn-Drehgeber in kompakter Bauform. Sie bestechen durch Robustheit, Zuverlässigkeit und Kosteneffizienz.Die “R“obuste Ausführung ist besonders geeignet für den Einsatz in rauen Umgebungen. Geschützt bis IP69k, schockfest und resistent gegen extreme Temperaturschwankungen, eignen sich die Sendix M36 Drehgeber selbst für anspruchsvolle Außeneinsätze.
| Mechanisch | |
|---|---|
| Baugröße | Ø 36 mm |
| Wellenart |
6 mm Welle, mit Fläche 8 mm Welle, mit Fläche 10 mm Welle, mit Fläche 1/4 " Welle, mit Fläche |
| Flanschart |
Klemmflansch Ø 42.00 mm |
| Arbeitstemperatur | -40 °C ... +85 °C |
| Schutzart |
IP66 IP67 IP69k |
| Anschlussarten |
Kabel radial M12 Steckerverbinder radial |
| Drehzahl max. |
4.000 min-1 |
| Gewicht | 250 g |
| Elektrisch | |
|---|---|
| Abtastung | magnetisch |
| Auflösung max. |
14 Bit Singleturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
CANopen |
Höchste Robustheit
- Robuster Lageraufbau im Safety-Lockplus™ Design für besonders hohe Widerstandsfähigkeit.
- Extra große Lager.
- Mechanisch geschützte Wellendichtung.
- Schutzart IP66, IP67 und IP69k in einem Gerät.
- Weiter Temperaturbereich von -40 °C bis +85 °C.
- LSS-Dienste zur Konfiguration der Knotenadresse und Baudrate.
- Variables PDO Mapping im Speicher.
- Configuration Management (Bootloader).
Zubehör
Balgkupplung, ø 19 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.XXXX |
