Drehgeber Inkremental

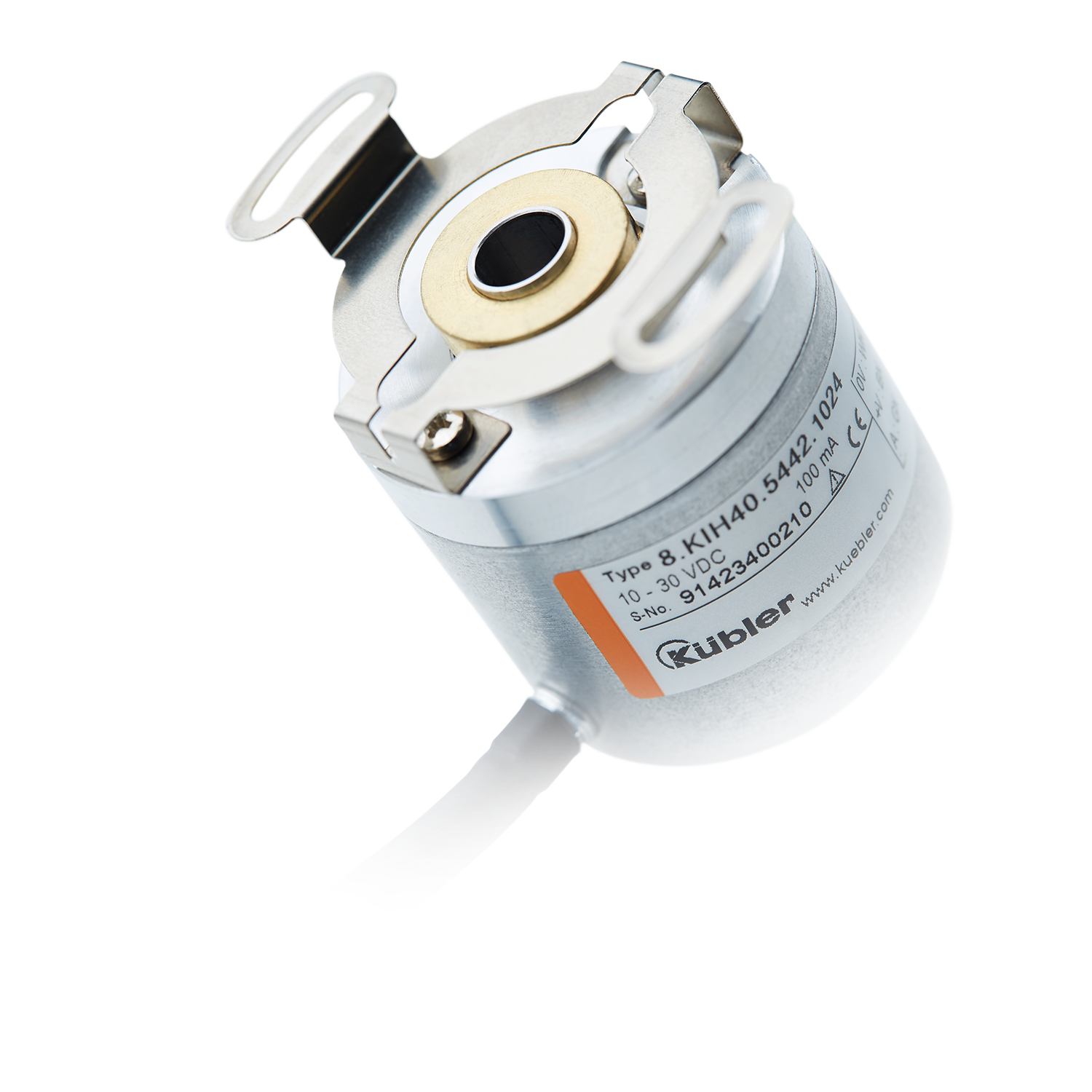

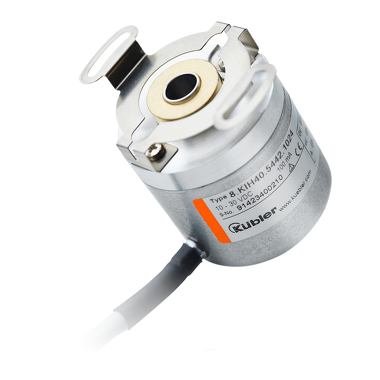

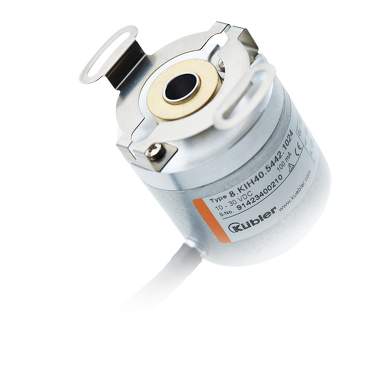

Sendix Base KIH40
|
|
Die wirtschaftliche Sensorlösung.
Die auf höchste Wirtschaftlichkeit ausgelegten inkrementalen Drehgeber Sendix Base KIS40 / KIH40 mit optischer Sensorik sind bis zu einer Auflösung von 2560 Impulsen pro Umdrehung lieferbar. Sie sind besonders für engen Einbauraum sowie kleinere Maschinen und Geräte geeignet.
| Mechanisch | |
|---|---|
| Baugröße | Ø 40 mm |
| Wellenart |
8 mm Hohlwelle, Sackloch 1/4 " Hohlwelle, Sackloch |
| Flanschart |
Ø 40.00 mm Ø 46.00 mm |
| Arbeitstemperatur | -20 °C ... +70 °C |
| Schutzart |
IP64 |
| Anschlussarten |
Kabel axial Kabel radial |
| Drehzahl max. |
4.500 min-1 |
| Gewicht | 170 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
2.500 ppr Inkremental |
| Spannungsversorgung |
5 V DC 5...30 V DC 10...30 V DC |
| Schnittstellen |
Gegentakt TTL / RS422 Open Collector |
| Optionen | |
|---|---|
| auf Anfrage |
|
- Nur 40 mm Außendurchmesser.
- Ideal geeignet für begrenzten Einbauraum.
- Robuster Lageraufbau im Safety Lock™ Design.
- Sichere Inbetriebnahme: Verpolschutz und kurzschlussfest.
- Maximale Auflösung 2560 Impulse pro Umdrehung.
- Versorgungsspannung 5 V DC, 10 ... 30 V DC oder 5 ... 30 V DC.
- Gegentakt, RS422 oder Open collector.
- Kabel radial oder axial.
Zubehör
Balgkupplung, ø 15 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
04/04 – 06/04 – 06/06 – 08/06
| 8.0000.1202.XXXX |
Statorkupplung, 2-flügelig
Für Hohlwellen-Drehgeber
mit Flansch ø 36 … 37 mm
Befestigungsradius 23 mm
Zur frontseitigen Befestigung am Drehgeberflansch. Für Applikationen mit Axial- und Radialspiel bei hoher Dynamik.
Lieferumfang
- Statorkupplung (Edelstahl)
- 2 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 2 Schrauben
| 8.0010.4C00.0000 |
Federelement, kurz
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 16 … 27 mm
Für Applikationen mit begrenztem Axialspiel bei niedriger Dynamik und begrenztem Einbauraum.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4H00.0000 |
Federelement, lang
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 30,7 … 36,7 mm
Für Applikationen mit hohem Axialspiel, bei niedriger Dynamik.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4I00.0000 |
