Enkodery Absolutny Wieloobrotowy,

9081

  • Wielkość Ø 90 mm
  • 13 Bit Jednoobrotowy
  • 12 Bit Wieloobrotowy
  • max 28 mm wał pusty, przelotowy
SSI, binarne

Produkt nie jest już produkowany

Dla tego produktu dostępny jest nowy/porównywalny produkt.

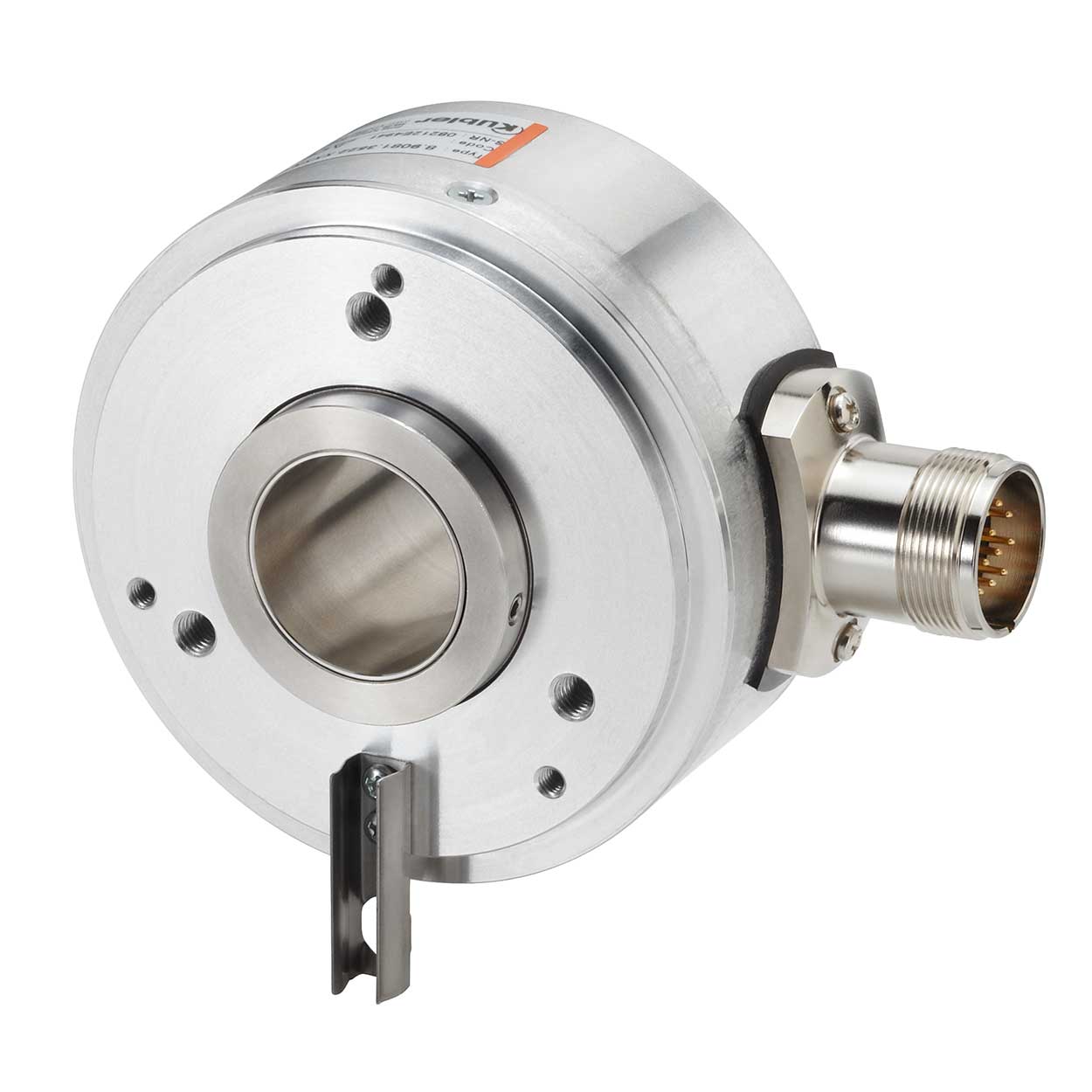

Enkoder wieloobrotowy z przelotowym wałem drążonym

Enkoder wieloobrotowy 9081 z optyczno-mechaniczną techniką czujnikową posiada interfejs SSI o rozdzielczości 25 bitów i przelotowy wał drążony o średnicy do 28 mm.

Mechanicznie
Wielkość Ø 90 mm
Typ wałka 28 mm wał pusty, przelotowy
Elektryczny
Skanowanie optyczny
Rozdzielczość max. 13 Bit Jednoobrotowy
12 Bit Wieloobrotowy
Interfejsy SSI, binär
Zoptymalizowane wymiary
  • Wałek drążony do maks. 28 mm przy głębokości zabudowy tylko 47 mm.
  • Średnica zewnętrzna 90 mm.
Karta danych

9081

PDF ∼ 205,4 KB | 05.2024
DE
EN
FR
Instrukcja obsługi

instrukcja obsługi enkoderów

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 2,9 MB | 09.2022

Podręcznik

5862 / 5882 / 9081

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 219,8 KB | 05.2024

Mechaniczny CAD / STEP

9081

ZIP ∼ 5,3 MB | 05.2024

Certyfikaty Produktów

UL CoC USA/ Canada - Enkodery obrotowe

PDF ∼ 503,1 KB | 03.2025
EN

Akcesoria

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkoderów A020, A02H, H120
Promień montażowy maks. 135 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowany.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2,5 x 6
- 2 podkładki ząbkowane

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40S0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40S0.0000

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkoderów A020, A02H, H120
Promień montażu maks. 165 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowane.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2.5 x 6
- 2 ząbkowane podkładki zabezpieczające

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40T0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40T0.0000

Ramię mocujące, długie

Ramię mocujące, długie

Dla enkoderów A020, A02H, H120
Promień montażu maks. 215 mm
Do zastosowań z niewielkim luzem osiowym i promieniowym, elastycznie regulowane.

Zakres dostawy
- Ramię montażowe
- 2 śruby imbusowe M2.5 x 6
- 2 ząbkowane podkładki zabezpieczające

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.40U0.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.40U0.0000

Kołek walcowy, długi, z gwintem mocującym

Kołek walcowy, długi, z gwintem mocującym

Dla enkodera obrotowego A020, A02H
Z gwintem mocującym.

Odpowiednie dla
- Element sprężysty krótki (8.0010.4J00.0000)
- Element sprężysty długi (8.0010.4K00.0000)
8.0010.4700.0003
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR

Blacha mocująca, długa

Blacha mocująca, długa

Dla enkoderów A020, A02H
Promień montażu 52 ... 103 mm
Do zastosowań z luzem osiowym i promieniowym przy niskiej dynamice.

Zakres dostawy
- Wspornik momentu obrotowego (stal nierdzewna)
- 3 śruby do montażu na enkoderze

Podłączenie do aplikacji (nie zawarte w dostawie)
- 1 śruba
8.0010.4E00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.4E00.0000

Kątownik mocujący

Kątownik mocujący

Do zastosowań z luzem osiowym i poprzecznym, przy małej dynamice, dla niezmiennych ruchów obrotowych.
Kątownik mocujący (stal szlachetna), 2 śruby do zamocowania na enkoderze.
8.0010.4G00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.4G00.0000

Element sprężysty, krótki

Element sprężysty, krótki

Dla enkoderów A020, A02H
Średnica koła podziałowego 76 mm
Do zastosowań z ograniczoną przestrzenią montażową.

Zakres dostawy
- Element sprężysty (stal nierdzewna)
- 2 śruby do montażu na enkoderze

Podłączenie do aplikacji (nie zawarte w dostawie)
- Sworzeń równoległy 8.0010.4700.0003
8.0010.4J00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.4J00.0000

Element sprężysty, długi

Element sprężysty, długi

Dla enkoderów A020, A02H
Promień montażu 27 ... 36 mm
Do zastosowań z dużym luzem osiowym.

Zakres dostawy
- Element sprężysty (stal nierdzewna)
- 2 śruby do montażu na enkoderze

Podłączenie do aplikacji (nie zawarte w dostawie)
- Sworzeń równoległy 8.0010.4700.0003
8.0010.4K00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.4K00.0000

Blacha mocująca, krótka

Blacha mocująca, krótka

Dla enkoderów A020, A02H
Promień montażu 74,5 mm
Do zastosowań z luzem osiowym.

Zakres dostawy
- Wspornik momentu obrotowego (stal nierdzewna)
- 3 śruby do montażu na enkoderze
- Akcesoria montażowe do mocowania do aplikacji
8.0010.4T00.0000
Karta danych
Akcesoria enkoder z pustym wałem
DE EN FR
Mechaniczny CAD / STEP
8.0010.4T00.0000

Kable i złącza

M23 Wtyczka połączeniowa ,

M23 Wtyczka połączeniowa ,

Złącze do samodzielnego montażu

HTL
TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
Złącze żeńskie 12-pin
8.0000.5012.0000

Karta danych
Złącze M23, gniazdo, 12-pinowe, kierunek liczenia cw
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

HTL
TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
Złącze żeńskie 12-pin PVC Ø 7,3 mm ± 0,2 mm
6 x 2 x 0,14 mm2
8.0000.6901.XXXX.0031

Karta danych
Zestaw kabli M23, PVC, gniazdo, 12-stykowe, kierunek liczenia cw, koniec otwarty
DE EN FR

M23 Przewód z zarobionym złączem ,

M23 Przewód z zarobionym złączem ,

Gotowe zestawy kabli

HTL
TTL / RS422
SinCos
Open Collector
SSI
SSI + 2048 ppr SinCos
SSI + 2048 ppr RS422
BiSS
BiSS + 2048 ppr SinCos
BiSS + 2048 ppr RS422
Złącze żeńskie 12-pin

Złącze męskie 12-pin PVC Ø 7,3 mm ± 0,2 mm
6 x 2 x 0,14 mm2
8.0000.6905.XXXX.0032

Karta danych
Zestaw kabli M23, PVC, gniazdo, 12-stykowe, kierunek liczenia cw + wtyk, kierunek liczenia ccw
DE EN FR
