Collecteurs tournant

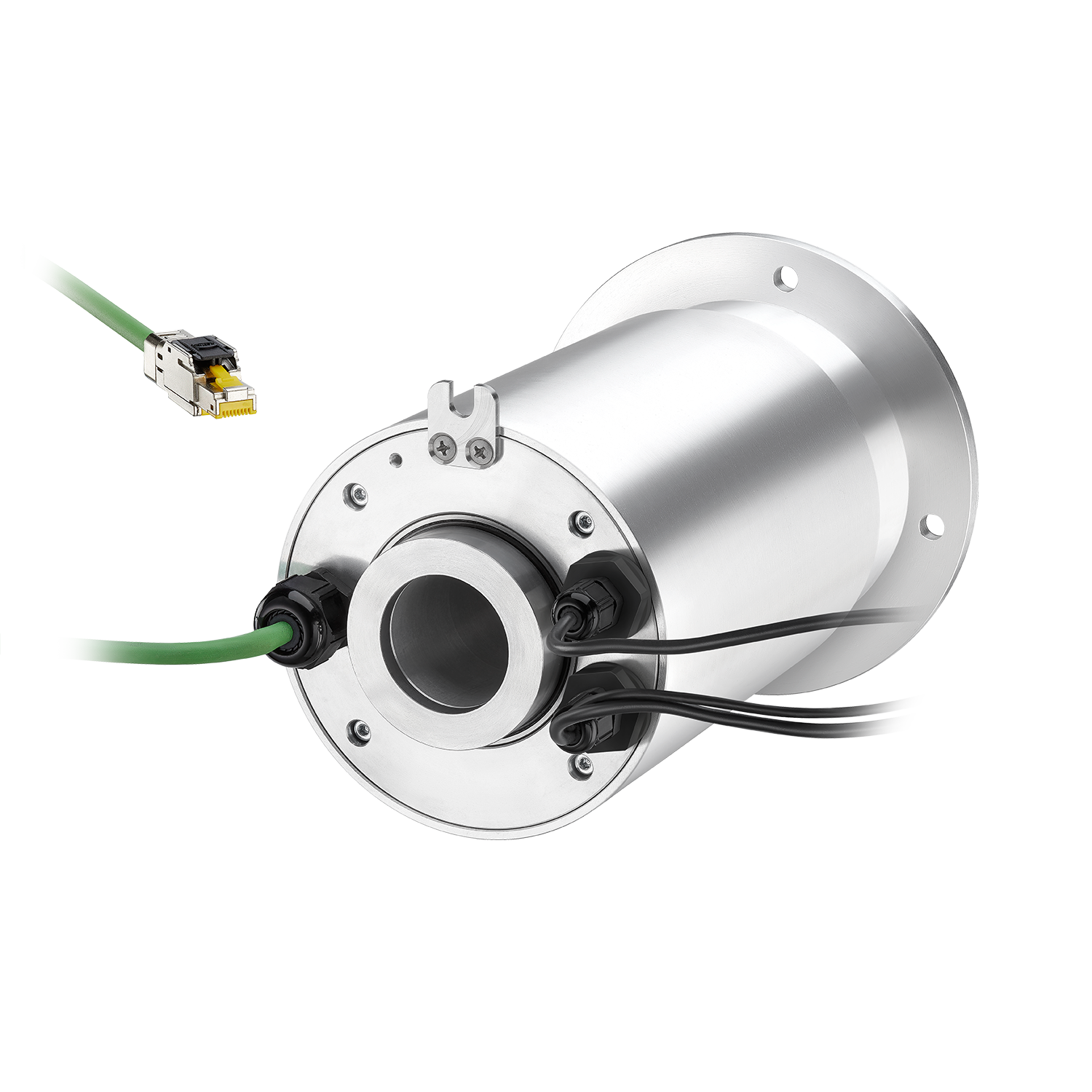

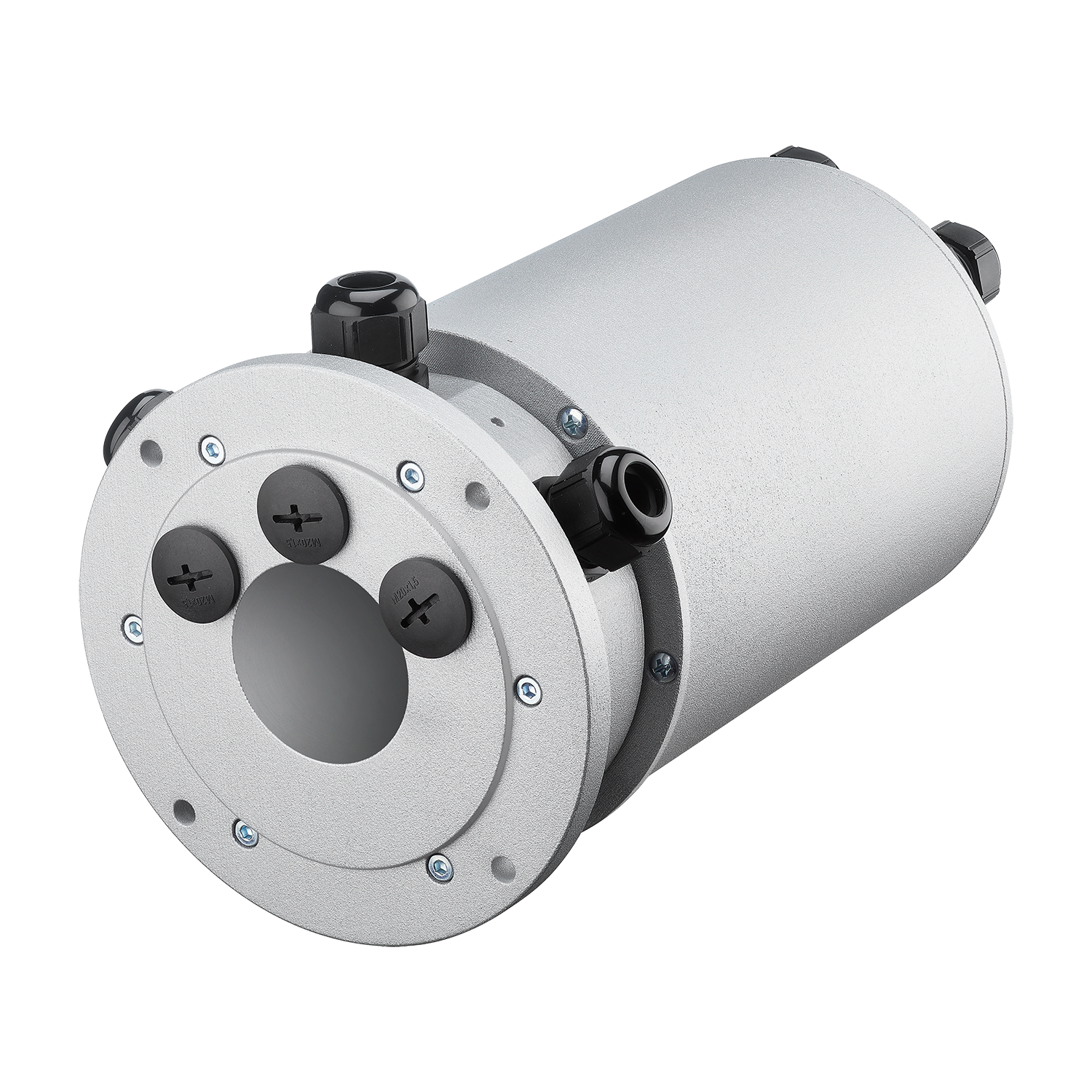

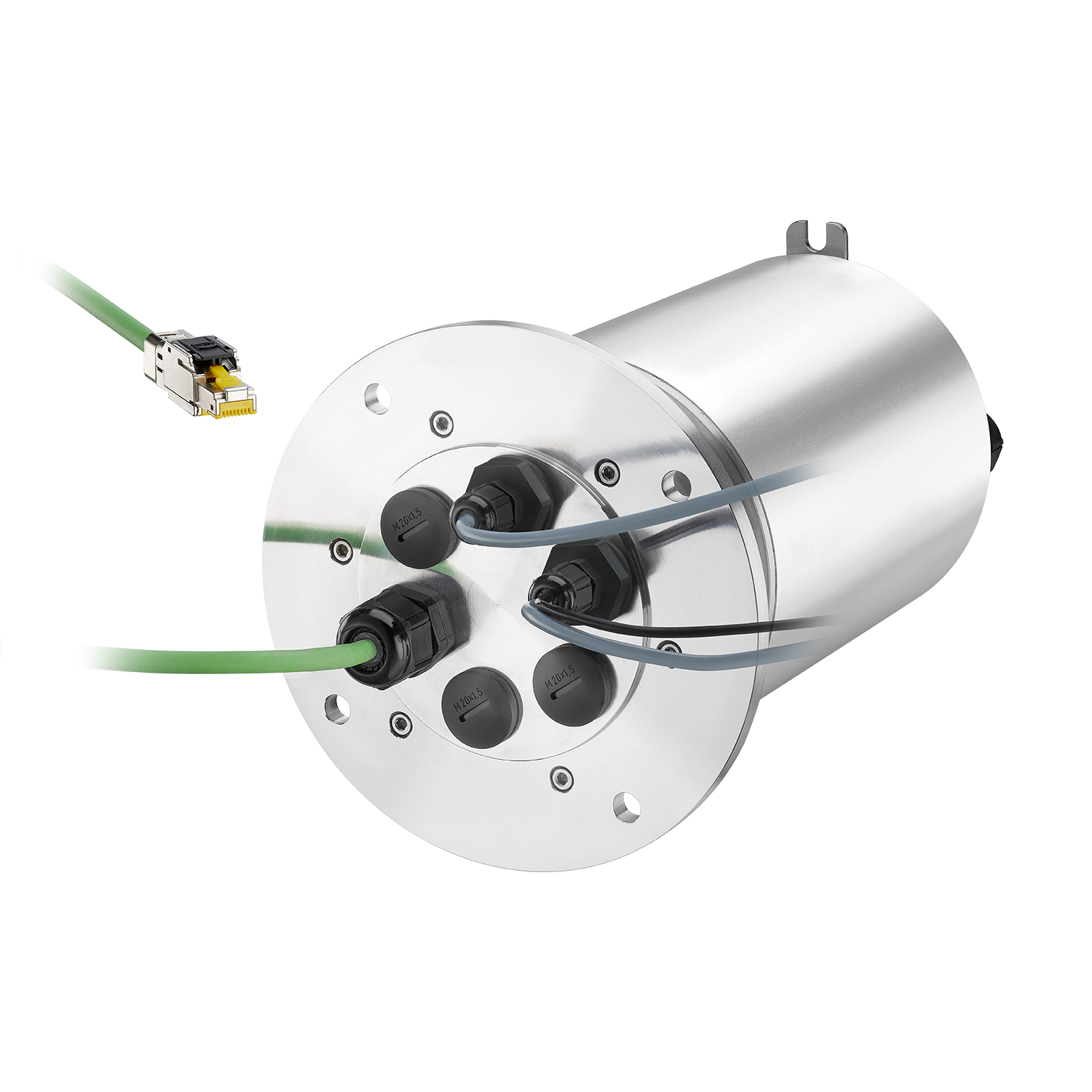

SR130
|
|
Anneau coulissant avec arbre creux jusqu'à 50 mm, adapté à l'automatisation industrielle.
En général, les collecteurs tournants sont utilisés pour la transmission de courant électrique, de signaux ou de données, d’air comprimé et de fluide hydraulique, depuis une plateforme stationnaire vers une plateforme en rotation. La transmission entre les éléments stator et rotor est extrêmement fiable grâce à des contacts à frottement.
Le collecteur tournant SR130 est idéal pour les applications à haut débit de transmission. Le système à trois chambres permet une transmission parallèle de signaux, de charges et de données jusqu‘à 100 Mbits/s (avec contact) et 1 Gbits/s (sans contact).
| Mécaniquement | |
|---|---|
| Dimension | 130 mm |
| Type de montage |
Bride |
| Indice de protection |
IP64 |
| Vitesse de rotation |
100 min-1 |
| Cycles de maintenance | 100 Des millions de tours |
| Électrique | |
|---|---|
| Transmission du courant de charge |
10 A, 50 V AC/DC 10 A, 400 V AC/DC 10 A, 750 V AC/DC 25 A, 50 V AC/DC 25 A, 400 V AC/DC 25 A, 750 V AC/DC |
Robuste
- Fiables dans des environnements difficiles
- Boîtier métallique robuste.
- Indice de protection élevé IP64.
- Installation rapide et aisée.
- Construction modulaire.
- Nombreuses possibilités de raccordement par connecteurs et par câbles.
- Arbre creux jusqu‘à ø 50 mm.
- Fiabilité assurée par une transmission insensible aux interférences.
- Transmission de données Ethernet, de signaux, de charges, de fluides pneumatique et hydraulique.
- Technologie de contact innovante, durable et nécessitant peu de maintenance.
- Bus de terrain ou Ethernet jusqu’à 100 Mbits/s (avec contact) and 1 Gbits/s (sans contact).
