Codeurs Absolu multitours

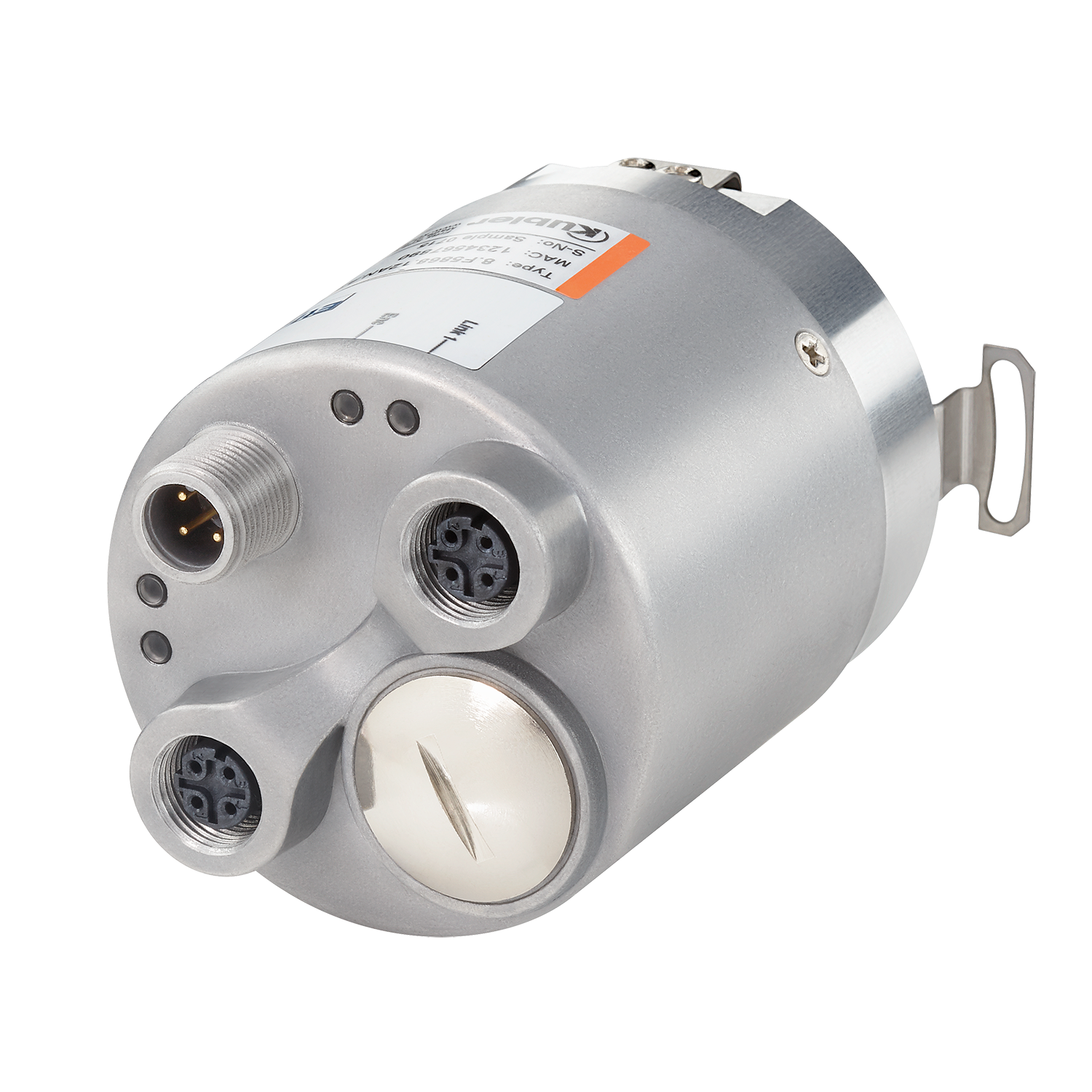

Sendix F5868
|
|
Le produit est discontinué
Un produit nouveau / comparable est disponible pour ce produit.
Pour une communication en temps réel : Codeurs Ethernet industriel avec interface EtherNet/IP.
Les codeurs absolus monotour Sendix F5868 / F5888 avec interface EtherNet/IP et une résolution jusqu'à 16 bits sont conçus pour les applications urgentes. Grâce à leurs caractéristiques spéciales et à la technologie brevetée Intelligent Scan Technology™, ils ne supportent pas seulement les performances et la disponibilité de votre installation, mais contribuent également de manière importante à économiser temps et argent.
La Connectivité est la capacité à communiquer des informations supplémentaires et / ou à se mettre en réseau. Ceci peut se réaliser sous la forme d'interfaces complémentaires comme OPC-UA (p. ex. pour une communication EDGE additionnelle), d'une communication par Ethernet industriel, ou d'une interface numérique comme BiSS ou SCS open link.
L'identification est la capacité de transmettre des informations au moyen d'une fiche technique / d'une plaque signalétique électronique. D'autres informations concernant la machine peuvent aussi être transmises (p. ex. des informations sur l'axe d'entraînement sur lequel le codeur est monté). Pour l'essentiel, toutes les informations nécessaires dans l'application pour la gestion des équipements sont collectés ici.
| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
6 mm arbre, avec méplat 10 mm arbre, avec méplat 1/4 " arbre, avec méplat 3/8 " arbre, avec méplat |
| Type de bride |
Bride synchro / servo Bride de serrage Bride carrée Ø 58.00 mm |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP65 |
| Raccordements |
Connecteur M12 axial |
| Vitesse de rotation max. |
8.000 min-1 |
| Poids | 450 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
16 Bit Monotour 16 Bit Multitours |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
EtherNet/IP |

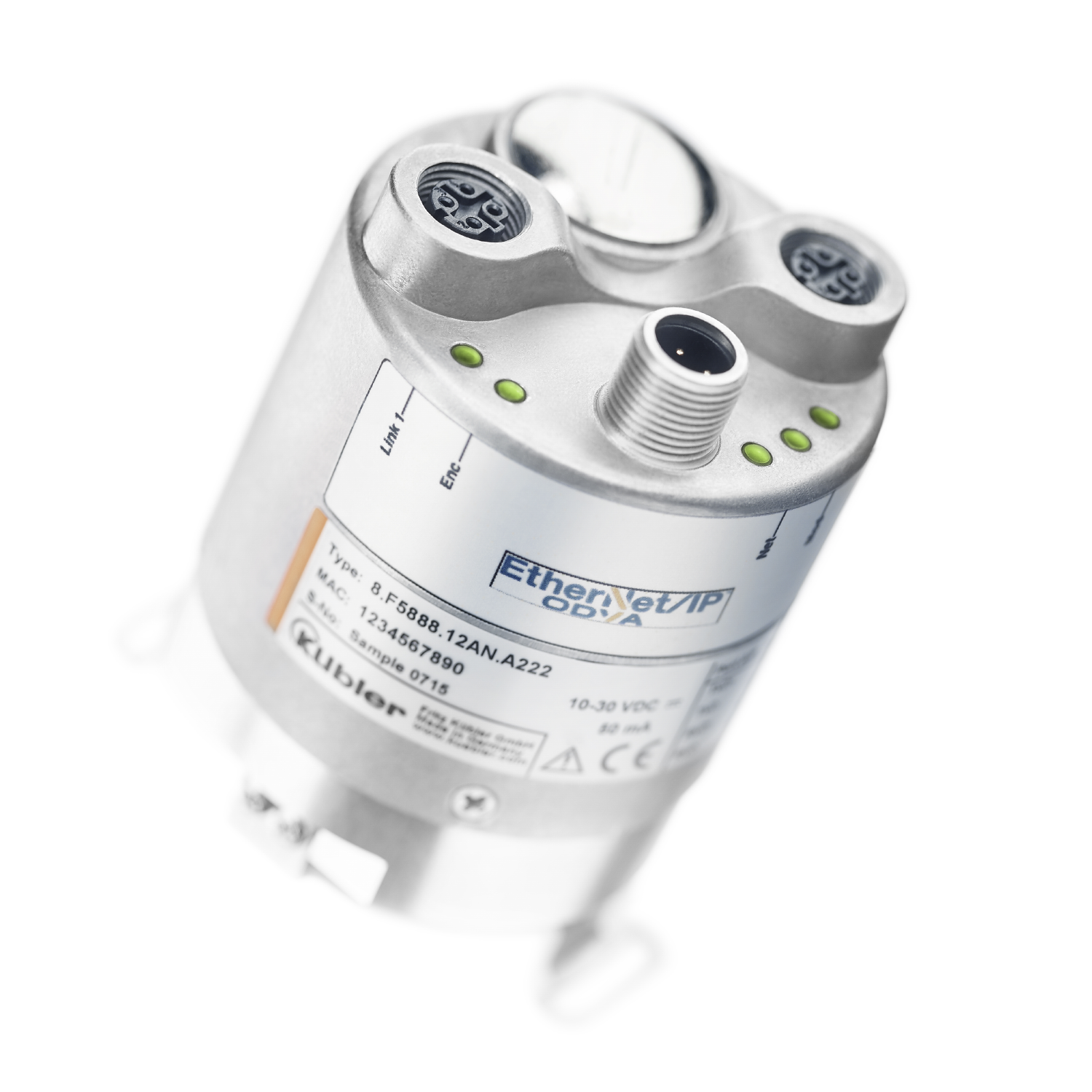

F5868 / F5888 EtherNet/IP EthernetIP
Fonctionnalité EtherNet/IP des plus modernes- Mise en service rapide et simple et configuration des services cycliques possibles.
- Temps RPI faible de 1 ms mini – Ainsi, le détecteur peut être utilisé pour des applications urgentes jusqu’à une fréquence de mise à jour de 1000 Hz.
- Démarrage plus rapide du codeur après l'établissement de la tension d’alimentation – Ainsi, la performance de l’installation augmente.
- Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation.
- Technologie bevetée Intelligent Scan Technology™ avec toutes les fonctions mono et multitours sur un seul OptoASIC - donc une fiabilité optimale, une haute résolution jusqu'à 32 bits et une insensibilité magnétique à 100 %.
- Par la mise en œuvre de DLR (Device Level Ring), une seule rupture de câble ne provoque pas un arrêt de l’installation.
Accessoires
Accouplement à soufflet, Ø 15 mm
Les accouplements à soufflet servent à relier le moteur et le codeur à moindre coût. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur. Compensation d'erreurs axiales plus importantes.Accouplement à soufflet (acier inoxydable).
| 8.0000.1102.XXXX |
Cloche de montage
Pour codeurs à arbre avec bride ø 50 ... 58 mmMontage rapide du codeur. Isolation électrique et thermique grâce au plastique renforcé de fibres de verre et à l'accouplement à rondelle élastique isolant - livraison complète sous forme de kit.
Contenu de la livraison
- Cloche de montage
- Accouplement à rondelles élastiques (8.0000.1401.XXXX)
- Excentrique de fixation (8.0000.4B00.0000)
- Accessoires de montage
| 8.0000.4500.XXYY |
Bride d´adaptation carrée
Pour codeurs à arbre avec bride de serrage ø 50 ... 58 mmContenu de la livraison
- Adaptateur à bride (aluminium)
- 3 vis pour la fixation au codeur
Connexion à l'application (non fournie)
- 4 vis
| 58,0 mm x 4 mm | 8.0010.2100.0000 |
| 63,5 mm x 3 mm | 8.0010.2120.0000 |
| 70,0 mm x 10 mm | 8.0010.2600.0000 |
| 80,0 mm x 4 mm | 8.0010.2800.0000 |
Bride d´adaptation, Ø 115 mm, bride européenne
Pour codeurs à arbre avec bride ø 50 ... 58 mmContenu de la livraison
- Adaptateur de bride (aluminium)
- 3 vis pour la fixation au codeur
Connexion à l'application (non fournie)
- 6 vis
| Drehgeber 580x/5000 | 8.0010.2160.0000 |
Bride d´adaptation, Ø 58 mm
Pour codeurs à arbre avec bride ø 50 ... 58 mmAdaptateur pour transformer une bride de serrage en une bride synchro.
Contenu de la livraison
- Adaptateur de bride (aluminium)
- 3 vis pour la fixation au codeur
Connexion à l'application (non fournie)
- 3 vis
| 8.0010.2180.0000 |
Bride d´adaptation, Ø 65 mm
Pour codeurs à arbre avec bride ø 50 ... 58 mmAvec cet adaptateur de bride, les codeurs Kübler de taille 58 mm peuvent remplacer les codeurs d'autres marques de taille 65 mm.
Contenu de la livraison
- Adaptateur à bride (aluminium)
- 3 vis pour la fixation au codeur
Connexion à l'application (non fournie)
- 3 vis
| 8.0010.2230.0000 |
Bride d´adaptation, Ø 90 mm
Pour codeurs à arbre avec bride ø 50 ... 58 mmAdaptateur pour transformer une bride de serrage en une bride synchro. Mécaniquement compatible avec le codeur rotatif type 9000.
Contenu de la livraison
- Adaptateur de bride (aluminium)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 6 vis
| 8.0010.2270.0000 |
Bride en équerre
Pour codeurs à arbre avec bride ø 50 ... 58 mmEtendue de la livraison
- Bride angulaire (aluminium)
- 3 vis pour la fixation au codeur.
Raccord à l'application (non fourni)
- 2 vis
| 8.0010.2300.0000 |
Palier renforcé
Pour codeur d'arbre avec bride de serrage ø 58 mm et arbre 10 x 20 mmLorsque le capteur rotatif est entraîné par une roue dentée ou une chaîne, une courroie trapézoïdale ou crantée, une roue, etc., les charges axiales ou radiales admissibles sur l'arbre sont la plupart du temps dépassées pendant le fonctionnement. Pour ces cas, la boîte à roulements équipée de roulements renforcés est parfaitement adaptée.
Contenu de la livraison
- Boîte de roulement avec fermeture et joint torique
- Accouplement pour arbre 10 mm
- Bride d'adaptation 8.0010.2100.0000
- Accessoires de montage
| 8.0010.8200.0004 |
Bride renforcée
Pour codeurs à arbre avec bride de serrage ø 50 ... 58 mm et arbre de 10 mmGrâce à la séparation de la charge du palier et du capteur, le capteur rotatif bénéficie d'une protection supplémentaire dans les environnements difficiles.
Contenu de la livraison
- Unité de palier robuste
- 3 x vis à tête cylindrique M4x25 (SW3)
- 1 x joint torique
| 8.0010.8200.000C |
