Drehgeber Absolut Singleturn

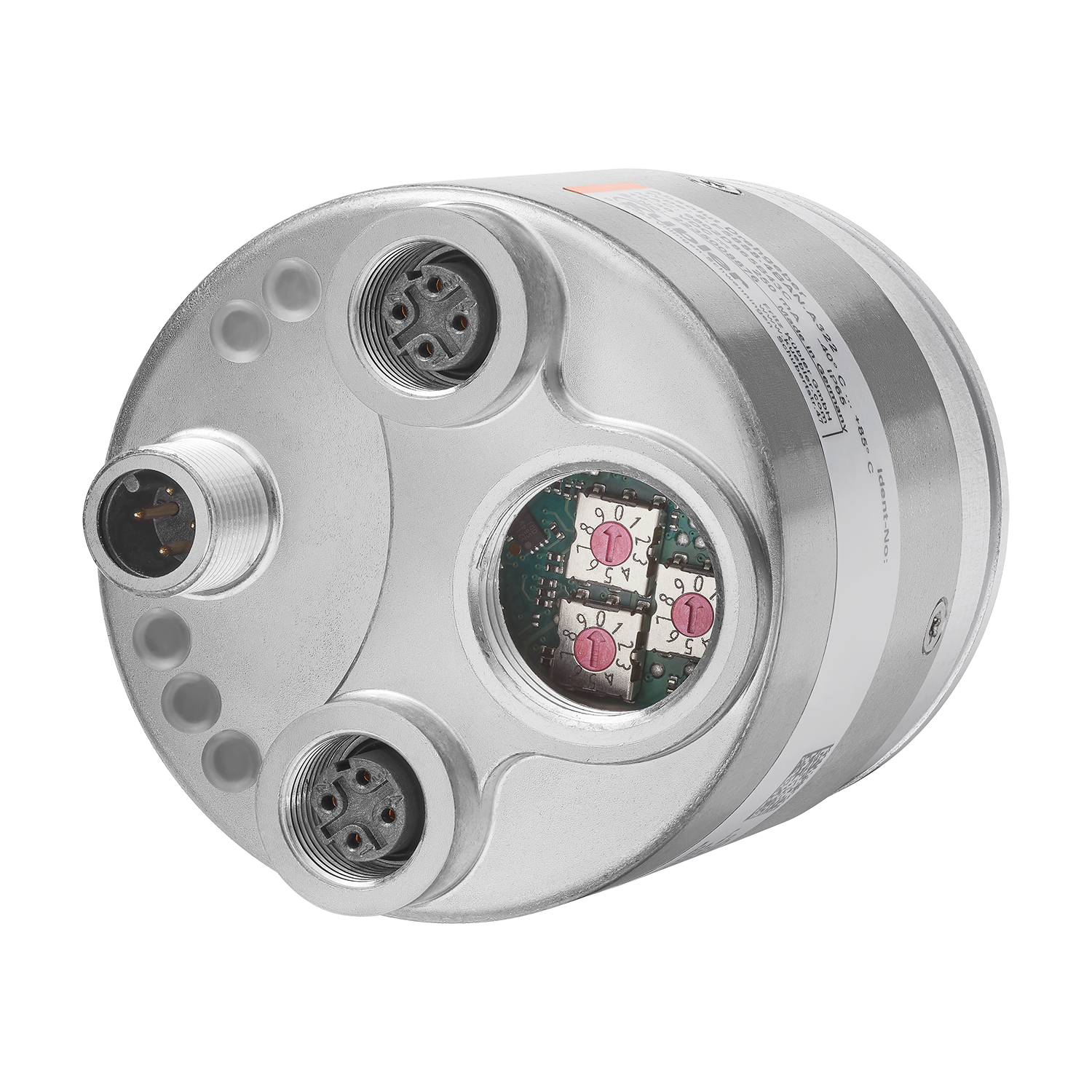

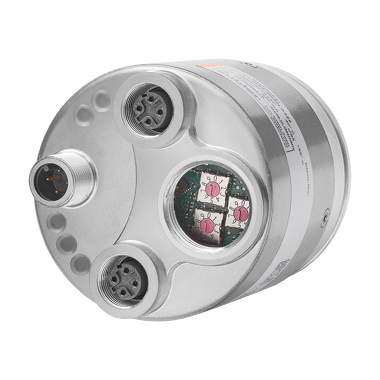

Sendix F5858

  • Leistungsstark - RPI-Zeit von 1 ms
  • Industry 4.0 / IIoT ready

  • Ohne Getriebe mit 100 % magnetischer Unempfindlichkeit
  • Baugröße Ø 58 mm
  • 19 Bit Singleturn
  • max 10 mm Welle, mit Fläche
  • max 3/8" Welle, mit Fläche
EtherNet/IP

Neue Generation – bereit für die Zukunft.

Die optischen absoluten Sendix F58 EtherNet/IP Drehgeber basieren auf der neuesten CIP Version v3.32 und EtherNet/IP Version v1.30.
Zentrale Eigenschaften sind die Nachbarschaftserkennung, der Getriebefaktor, die Berechnung von Beschleunigungen sowie eine gleichzeitige Anbindung an bis zu 5 Steuerungen. Dank des neuen Frameworks kann die Funktionalität jederzeit über den integrierten Webserver per Update erweitert werden.

Connectivity steht für die Fähigkeit, zusätzliche Informationen zu kommunizieren und / oder sich zu vernetzen. Dies kann in Form von zusätzlichen Schnittstellen wie OPC-UA (z. B. für zusätzliche Edge-Kommunikation) oder mit Industrial Ethernet Kommunikation sowie mit einer digitaler Schnittstelle wie BiSS oder SCS open link erfolgen.

Identification ist die Fähigkeit, mittels eines elektronischen Datenblattes / Typenschildes technische Informationen zu übermitteln. Darüber hinaus können weitere Informationen der Maschine übermittelt werden (z. B. Information über die Antriebsachse, an der der Drehgeber installiert ist). Im Wesentlichen werden hier alle Informationen aufgenommen, die in der Anwendung für das Asset-Management erforderlich sind.

Diagnostics Funktionen geben relevante Informationen über den Zustand des Produktes (z. B. Fehlermeldungen) oder indirekte Informationen über die Anwendung. Beispielsweise kann ein integrierter Temperatursensor melden, dass der zulässige Arbeitstemperaturbereich verlassen wurde. Oder integrierte Vibrationssensoren geben Hinweise auf den Zustand der Lagerung eines Antriebsstranges. Gerade hoch integrierte lagerlose Systeme können zuverlässige Informationen liefern. Durch Log- und Time-Stamp-Funktionen in Industrial Ethernet Drehgebern besteht die Möglichkeit, Lifetime Histogramme zu erstellen.

Mit Adaptability ist die Anpassungsfähigkeit gemeint, die auf zwei Ebenen erfolgen kann:

  • Auf operativer Ebene können die Parameter / Einstellungen eines Drehgebers im Betrieb geändert werden, um z. B. Rüstvorgänge zu optimieren oder Fehler in der Messung mit digitaler Signalverarbeitung zu eliminieren.
  • Auf Systemebene können jederzeit Software-Updates durchgeführt werden

Der Funktionsumfang zur Umsetzung von Industrie 4.0 Konzepten kann nachträglich erweitert werden, um die Zukunftsfähigkeit des Systems zu gewährleistet. Deshalb sind alle Feldbus und Industrial Ethernet Drehgeber von Kübler standardmäßig mit einer Firmware Update-Funktion ausgestattet.

Mechanisch
Baugröße Ø 58 mm
Wellenart 6 mm Welle, mit Fläche
10 mm Welle, mit Fläche
1/4 " Welle, mit Fläche
3/8 " Welle, mit Fläche
Flanschart Synchro- / Servoflansch
Klemmflansch
Quadratflansch

Ø 58.00 mm
❏ 63,50 mm
Arbeitstemperatur -40 °C ... +80 °C
Schutzart IP65
IP67
Anschlussarten M12 Steckverbinder axial
Drehzahl max. 8.000 min-1
Gewicht 450 g
Elektrisch
Abtastung optisch
Auflösung max. 19 Bit Singleturn
Spannungsversorgung 10...30 V DC
Schnittstellen EtherNet/IP
Optionen
auf Anfrage
  • Salznebeltest
Eigenschaften
  • Link Layer Discovery Protocol (LLDP).
  • Skalierung der Gesamtauflösung über den Getriebefaktor.
  • Hohe Auflösung: Singleturn bis zu 19 bit.
  • Hochpräzise Einstellung von Geschwindigkeits- und Beschleunigungswerten durch Filter und Hysterese.
  • Device Level Ring (DLR) Ringredundanz des Netzwerkes mit zwei Netzwerkports.
Nutzen
  • Schneller und einfacher Geräteaustausch durch Nachbarschaftserkennung.
  • Direkte Abbildbarkeit von Teilungsverhältnissen z. B. bei Zahnradübersetzung oder -untersetzungen.
  • Für eine präzise Positionserfassung.
  • Kosten- und Zeitersparnis bei der Einrichtung der Steuerung.
  • Bei Unterbrechung der Ringstruktur wird die Kommunikation aufrecht erhalten.
Datenblatt

Sendix F5858 / F5878 EtherNet/IP A3

PDF ∼ 1,5 MB | 02.2024
DE
EN
FR
Betriebsanleitung

Betriebsanleitung für Drehgeber

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 2,9 MB | 09.2022

Handbuch

Drehgeber mit EtherNet/IP Schnittstelle

PDF ∼ 2,5 MB | 01.2024
DE
EN
US
Sicherheitskennwerte

Sendix F58x8 EthernetIP - MTTFd

Mehrsprachig: Deutsch, Englisch
PDF ∼ 219,7 KB | 07.2023

XML VDMA 66413

Mehrsprachig: Deutsch, Englisch
ZIP ∼ 3,3 MB | 03.2024

Konformitätserklärung

Sendix F58x8 EthernetIP A3 CE

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 150,6 KB | 06.2023

Gerätedatei

Sendix F58xx - Singleturn EtherNet/IP A3

ZIP ∼ 12,4 KB | 07.2023

Software

BootP DHCP EtherNet/IP Tool


Website

Ethernet Konfiguration Tool - Molex Tool - ODVA

Mehrsprachig: Deutsch, Englisch
ZIP ∼ 1,1 MB | 03.2024

M-CAD / STEP

Sendix F5858 / F5868

ZIP ∼ 36,3 MB | 03.2021

E-CAD / ePlan

Sendix F5858 / F5878 EtherNet/IP A3

ZIP ∼ 406,4 KB | 08.2023

Produkt Zertifikate

Salzspruehnebeltest Herstellererklaerung

PDF ∼ 39,6 KB | 05.2023
DE
EN

Encoder UL Canada

PDF ∼ 79,9 KB | 11.2019
EN

Encoder UL USA

PDF ∼ 78,2 KB | 11.2019
EN

Sendix F58x8 Ethernet/IP A3 Certificate

PDF ∼ 127,5 KB | 07.2023
EN

Zubehör

Balgkupplung, ø 19 mm

Balgkupplung, ø 19 mm

Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.

Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
8.0000.1102.XXXX
