Impulszähler elektromechanisch

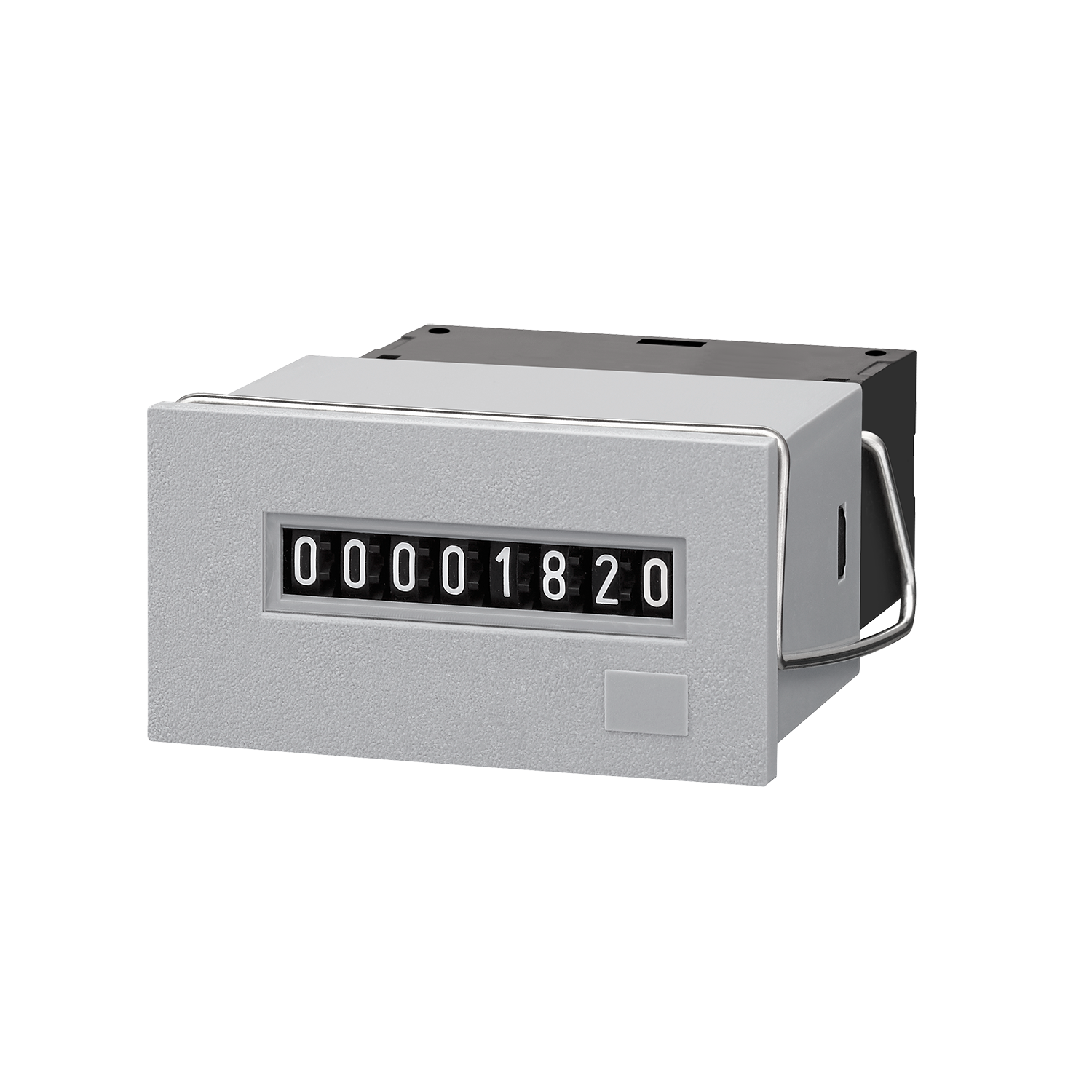

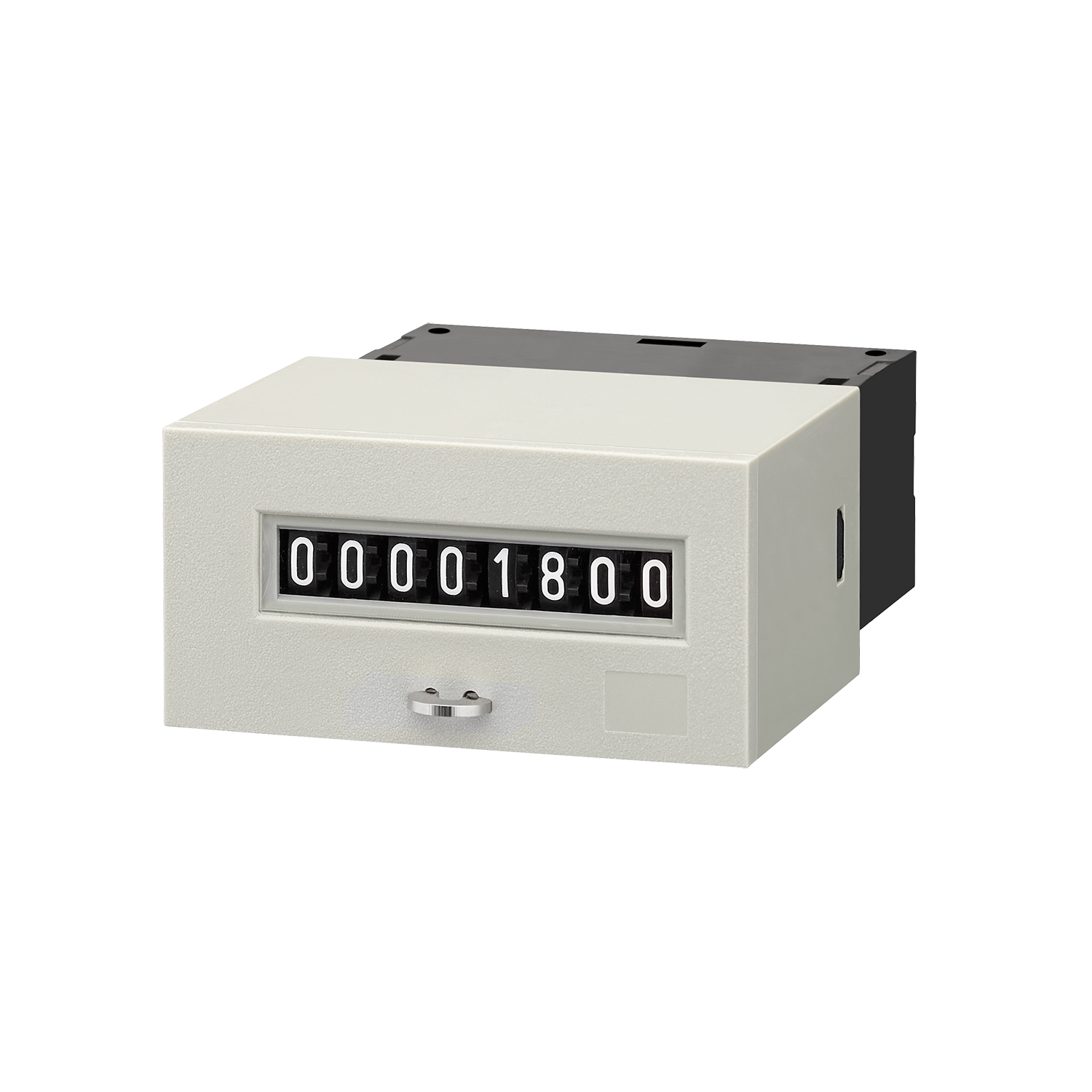

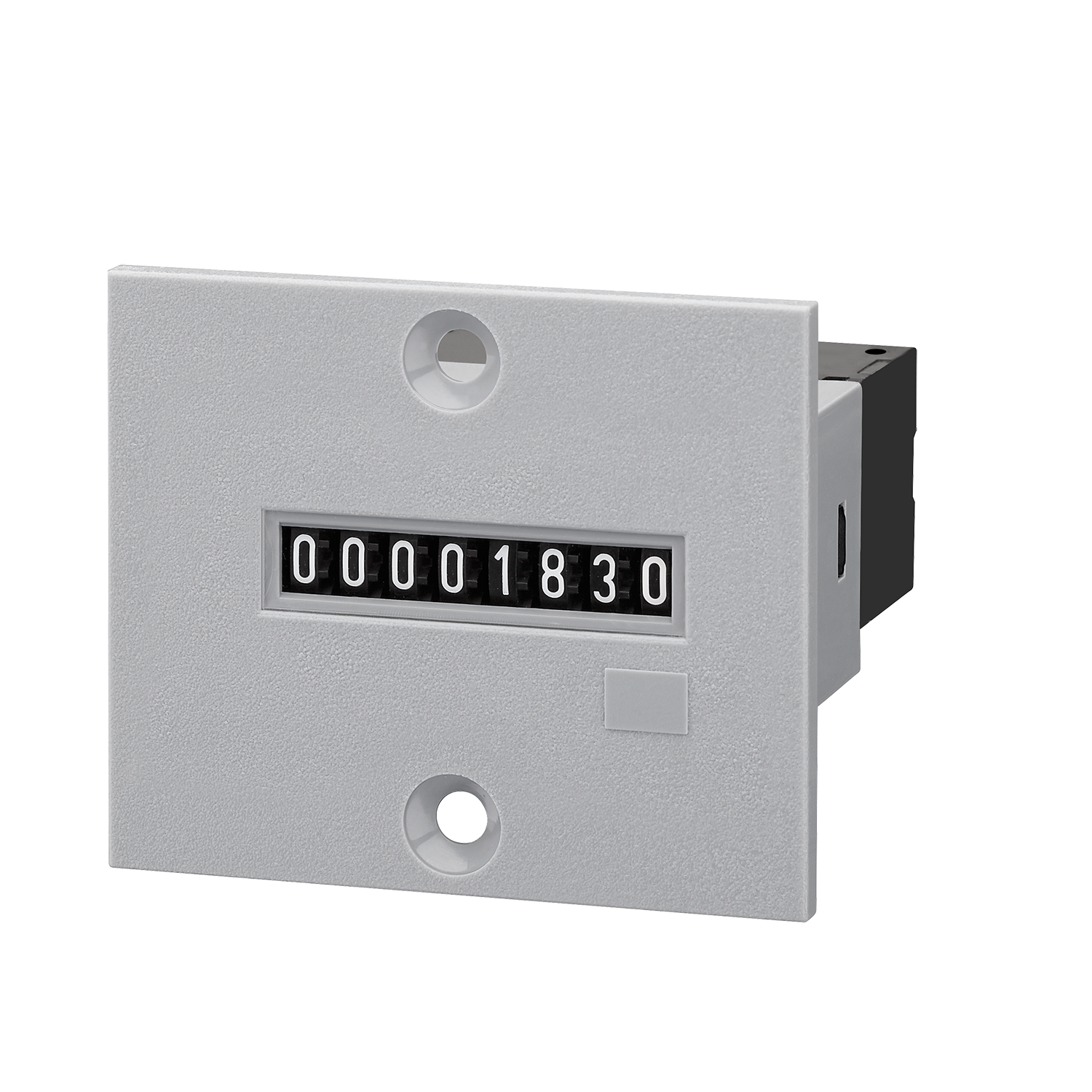

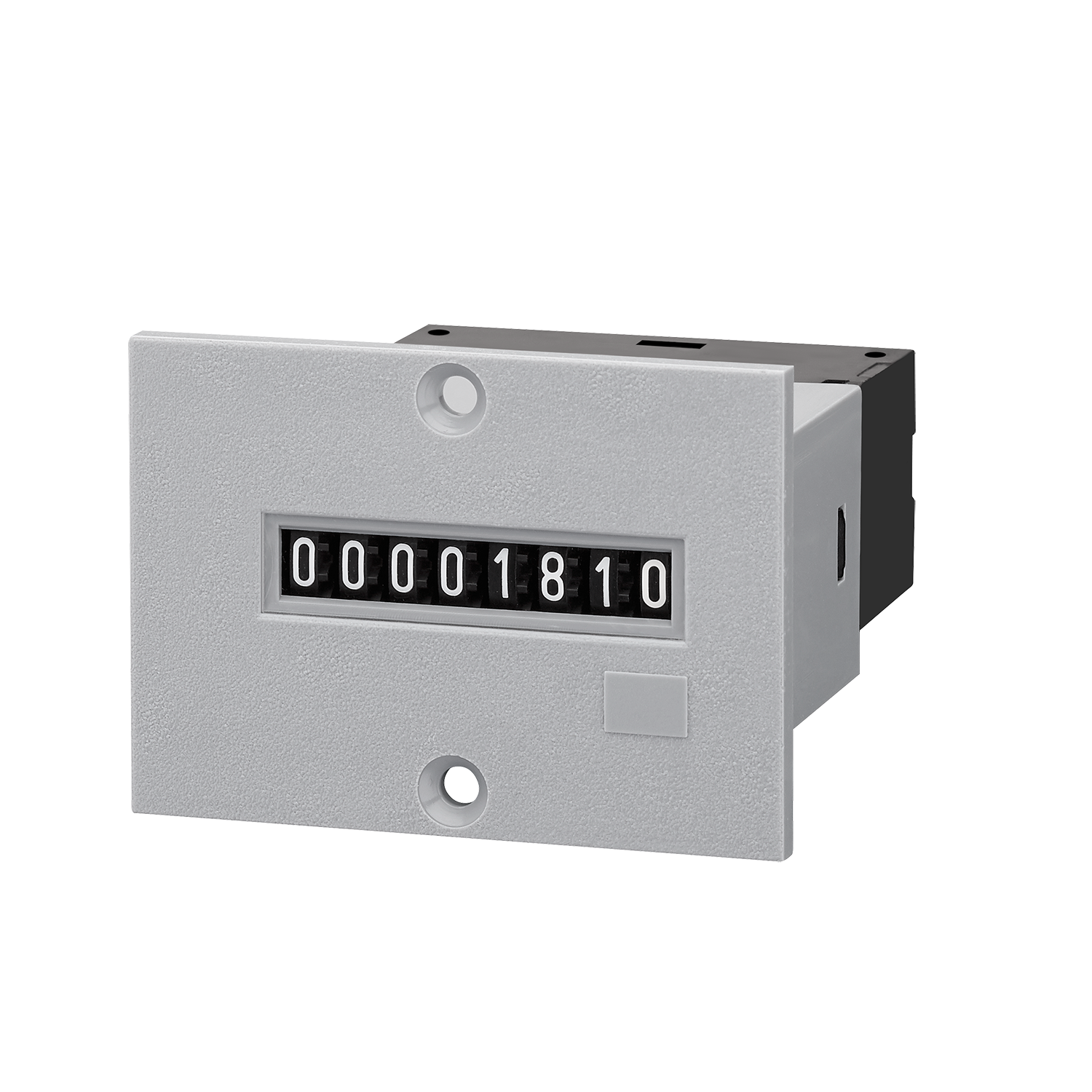

B18
|
|
Summierzähler ohne Nullstellung.
Der Standard-Summierzähler B18 (nicht rückstellbar) ist robust aufgebaut. Sein Einsatzbereich liegt in rauen Industrieumgebungen als Einzelzähler oder in Kombination als steckbare Variante mit weiteren B, BVa, HB oder HVa Zählern.| Mechanisch | |
|---|---|
| Ausführung | elektromechanisch |
| Baugröße 1 |
50 x 25 mm 53 x 28 mm | 50 x 25 mm 56 x 40 mm | 50 x 25 mm 60 x 50 mm | 50 x 25 mm |
| Schutzart |
IP41 |
| Arbeitstemperatur | -10 °C ... +60 °C |
| Gewicht | 83 g |
(1) Frontplattengröße I Schalttafelausschnitt
| Elektrisch | |
|---|---|
| Spannungsversorgung |
115 V AC 230 V AC 12 V DC 24 V DC |
Eigenschaften
Allgemeine Mengenzählung, Stückzahlermittlung, Ereigniszählung, Zeiterfassung.
- B 16.x1: 6-stelliger Summierzähler mit Handnullstellung.
- B 16.x0 und B 18.x0: 6- und 8-stelliger Summierzähler ohne Nullstellung.
- Zähler ohne Frontrahmen steckbar in Frontrahmen F1B und F2B und kombinierbar im Raster 50 x 25 mm mit Fassung 945.2.
- Sehr hohe Lebensdauer (200 Mio. Impulse).
- Kombinierbar mit Vorwahlzählern BVa und HVa, sowie mit Zeitzähler HB.
- Erweiterbar mit verschiedenen Frontkappen zum Schutz vor Staub, Schmutz und Feuchtigkeit – verschließbare Nullstellung.
Allgemeine Mengenzählung, Stückzahlermittlung, Ereigniszählung, Zeiterfassung.
Zubehör
Dichtungskappe K1
Flexible Dichtungskappe für Frontrahmen F1B und Adapterfrontrahmen N003001 aus Weich-PVC mit lackiertem Stahlblechrahmen und Befestigungsschrauben. Schutzart IP 65 nach DIN 40050 in eingebautem Zustand. Passend für B15.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 und F1B18.00. Mit Adapterrahmen N.003.001 für 130, 131, 132, 133, 134, 135, 136, 140, 141, 142, 143, 520, 521, 522, 523, 524, 52U, 52P, 52T.Dichtungskappe (PVC) mit Stahlblechrahmen, 2x Befestigunsschrauben M4x15.
| Grau | G.008.300 |
| Schwarz | G.008.301 |
Dichtungskappe K2
Flexible Dichtungskappe für Baugröße F2, Schutzart IP65. Passend für BVa15.13, BVa15.31, BVa15.33 und HVa15.31 im Rahmen F2B. 2 B-Zähler oder 2 HB-Zähler und MVs16.03 im Rahmen F2M und Anschlussdose 926.1. 716, 717 901, 907, 908, 923, 924 mit Adapterrahmen 45 (T.008.860).| Grau | G.008.302 |
| Schwarz | G.008.303 |
Tragschienenrahmen SR1, SR2, SR3
Die Tragschienenrahmen SR 1, SR 2 und SR 3 können auf die Tragschiene TS 35x7,5 und TS 35x15 nach DIN EN 50022 bzw. TS 32 nach DIN EN 50035 aufgeschnappt werden. In die eingebauten Fassungen können elektromechanische und elektronische Summier-, Vorwahl- oder Betriebsstundenzähler gesteckt werden.| SR1 | G.300.000 |
| SR2 | G.300.001 |
| SR3 | G.300.002 |
Aufbaurahmen, 24x48
Für den Einbau aller Zähler, Timer, Prozessgeräte mit den DIN Baumaßen 24x48mm oder 50x25mm. Ausschnitt 25x50mm. Für Schnappmontage auf 35mm DIN Hut-Schiene.Zählerhalterung (chromartiertes Stahlblech), DIN Hut-Schienen-Adapter (faserverstärktes Polyamid).
| G.300.004 |
Klarsichtdeckel, verriegelbar
Aufschraubbarer Klarsichtdeckel für Frontrahmen F1B und Adapterfrontrahmen N003001, 1 DV, verriegelbar für Baugröße F1. Mit Dichtung über M4 Befestigungsschrauben mit eigenem Rahmen. Passend für B15.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 und F1B18.00. Mit Adapterrahmen N.003.001 für 130, 131, 132, 133, 134, 135, 136, 140, 141, 142, 143, 520, 521, 522, 523, 524, 52U, 52P, 52T.Klarsichtdeckel, Dichtung, 2x Befestigungsschrauben.
| N.003.002 |
