Enkodery Inkrementalny

RLI500

  • Z sygnał referencyjny
  • Nieulegające mechanicznemu zużyciu
  • Oszczędność miejsca i kosztów
  • Bezdotykowy
  • 6.400 ppr Inkrementalny
  • max 70 mm wał pusty, przelotowy
Push-pull
TTL / RS422

Produkt ten zostanie wycofany: Wrzesień 30, 2024.

Dla tego produktu dostępny jest nowy/porównywalny produkt.


Bezłożyskowy enkoder dla średnic wałów do 350 mm.

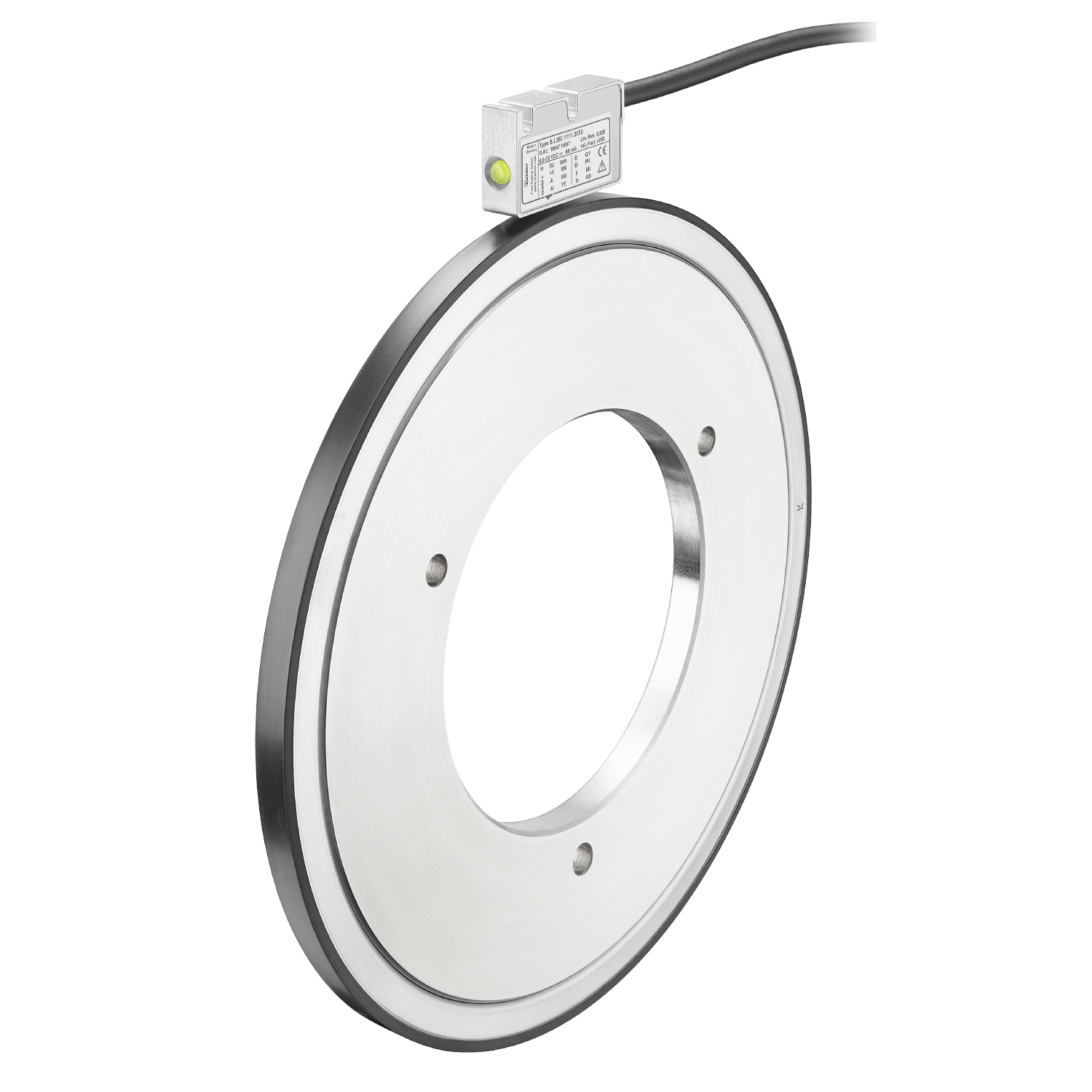

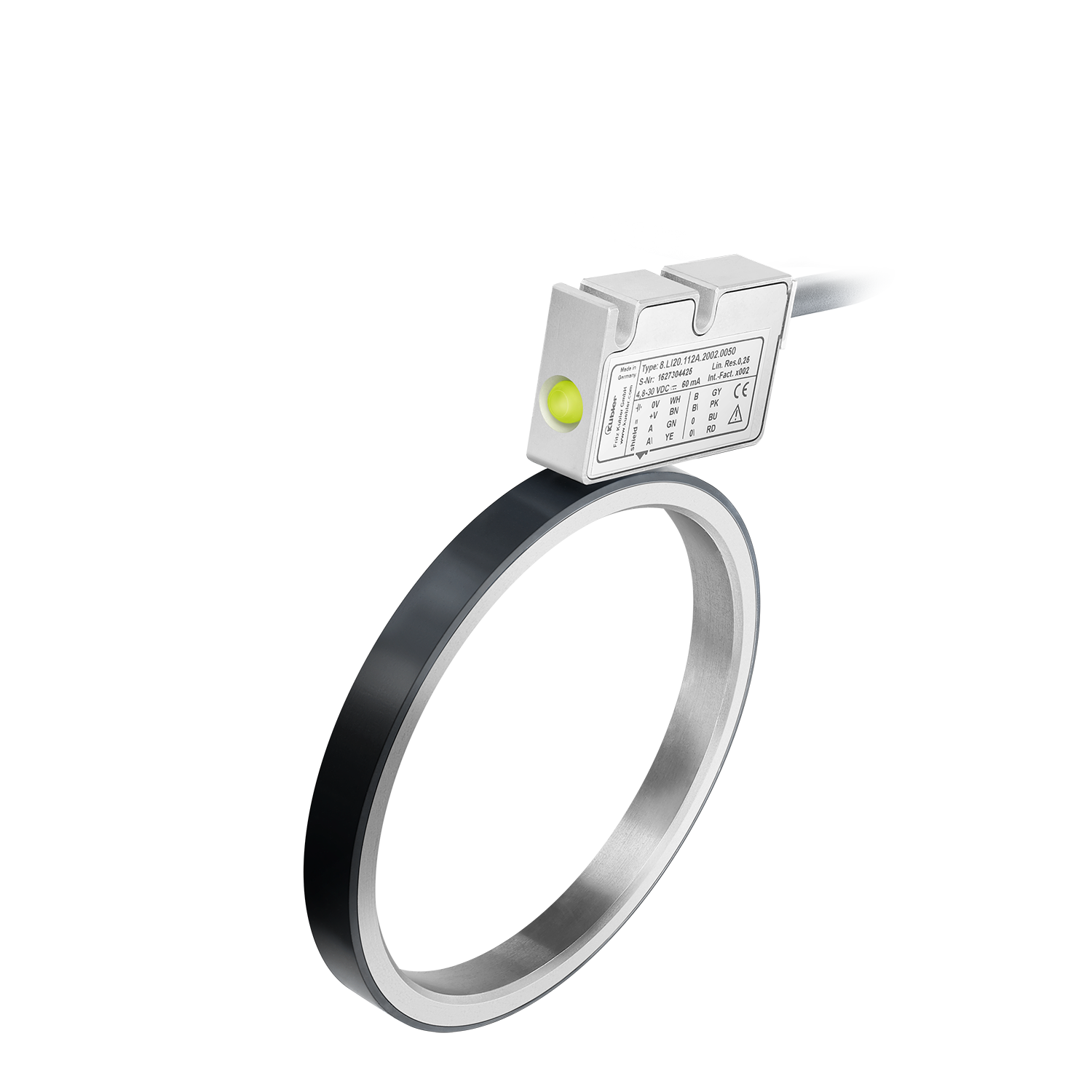

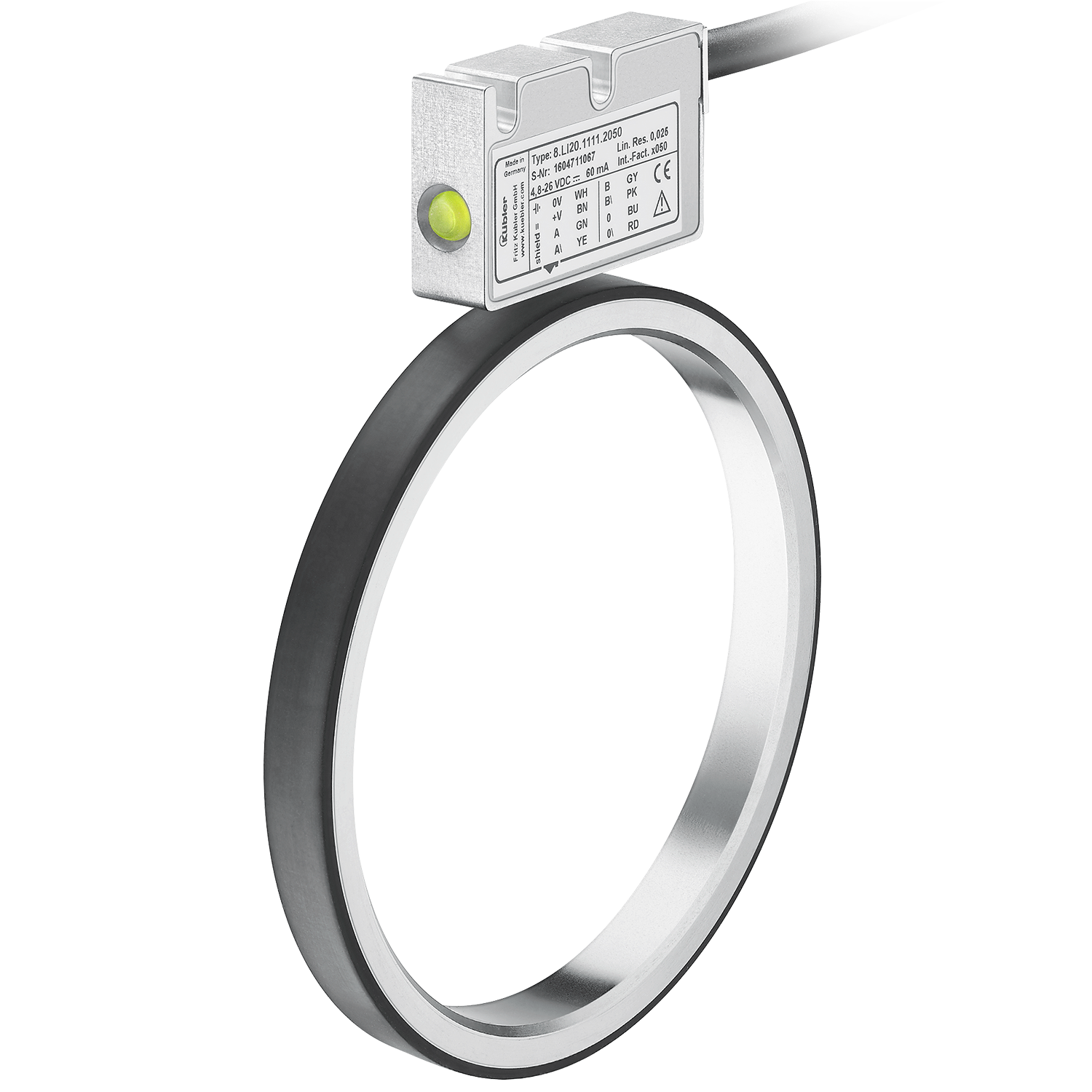

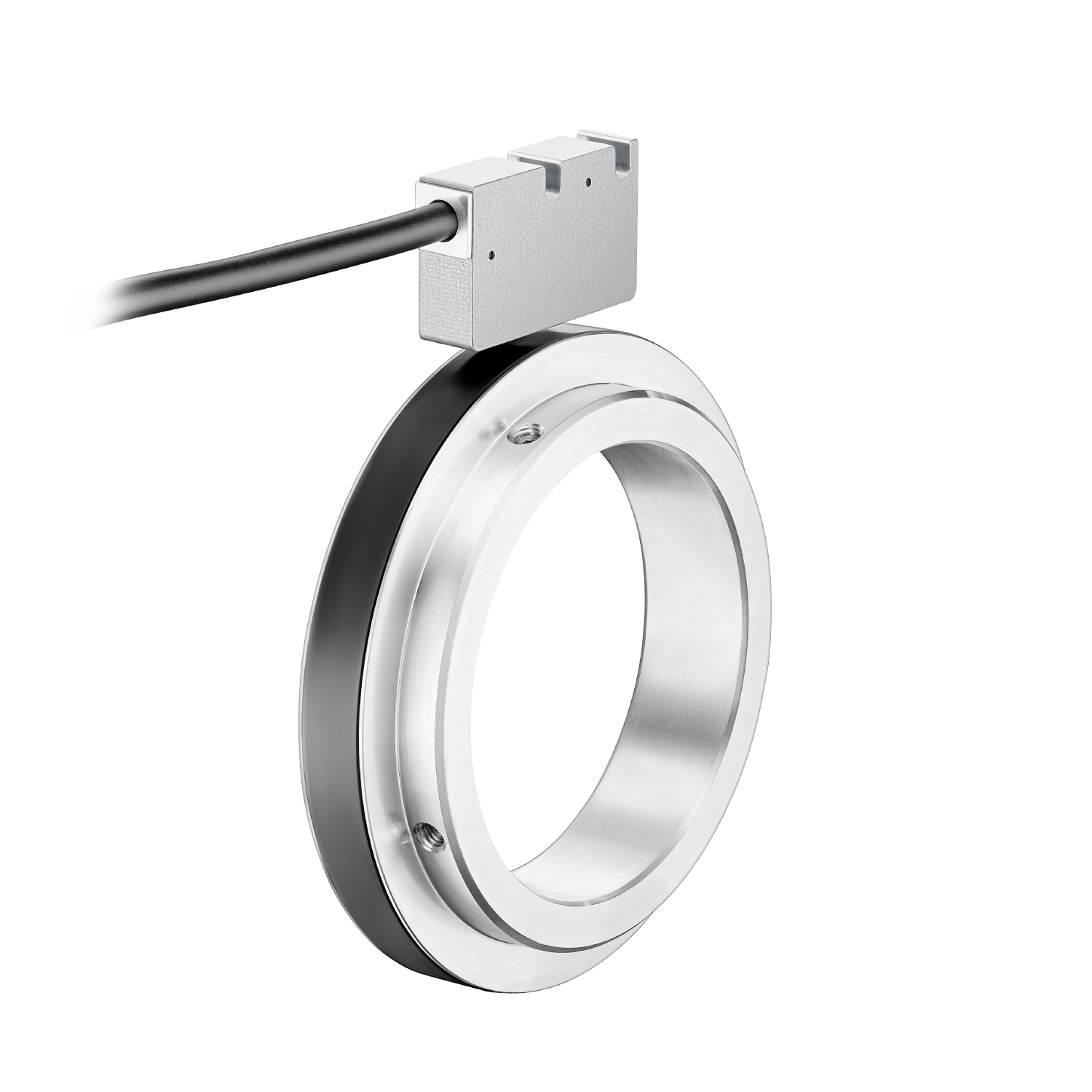

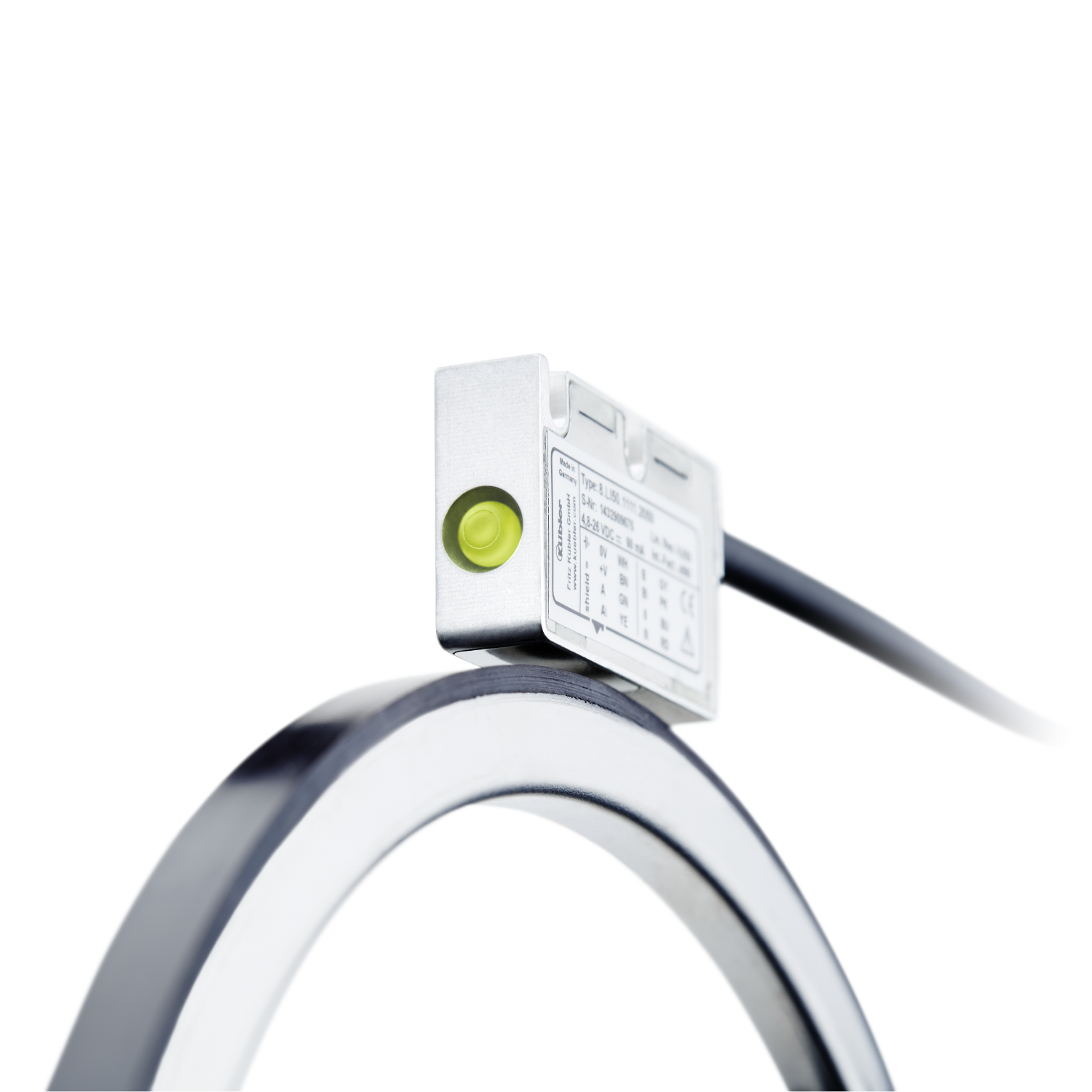

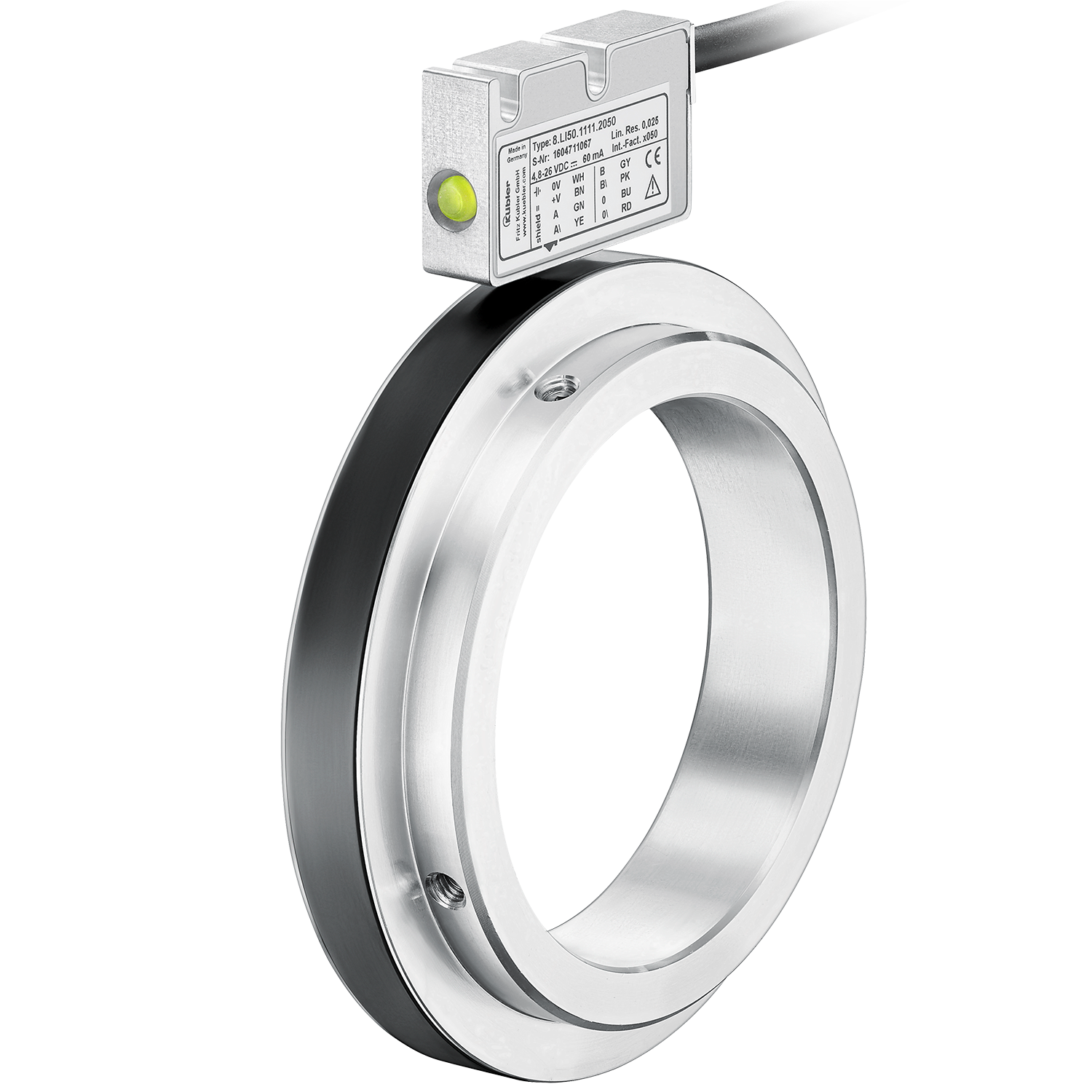

Enkoder bezłożyskowy RLI500 z impulsem zerowym, składający się z pierścienia magnetycznego i głowicy czujnika, dzięki swojej głębokości montażu wynoszącej minimalnie 10 mm jest doskonale przystosowany do zamontowania w miejscach o ograniczonej przestrzeni montażowej. Pomiar bezdotykowy umożliwia bezbłędne działanie nawet w niekorzystnych warunkach otoczenia, a także zapewnia długi okres użytkowania. Stopień ochrony IP68 / IP69k, specjalna technologia umieszczania w hermetycznej obudowie, a także przetestowana odporność na cykliczne zmiany wilgotności i wysoką temperaturę zapewniają maksymalną niezawodność nawet w przypadku eksploatacji bez zabezpieczenia w warunkach zewnętrznych. Ten enkoder bezłożyskowy można montować na wałach o średnicy maksymalnej do 350 mm.

Mechanicznie
Typ wałka 70 mm wał pusty, przelotowy
Temperatura pracy -20 °C ... +80 °C
Stopień ochrony IP67
IP68
IP69k
Rodzaje przyłączy Kabel promieniowo
Maksymalna Prędkość obrotowa 12.000 min-1
Elektryczny
Skanowanie magnetyczny
Rozdzielczość max. 6.400 ppr Inkrementalny
Napięcie zasilające 4,8...26 V DC
4,8...30 V DC
Interfejsy Gegentakt
TTL / RS422
Odporny i niewrażliwy
  • Wysoka odporność na wstrząsy i wibracje.
  • Stabilna obudowa o stopniu ochrony IP67, opcjonalnie ze specjalną obudową zapewniającą wysoką odporność na kondensację (IP68 / IP69k, odporność na cykliczną wilgotność wg EN 60068-3-38 oraz na wilgoć i ciepło wg EN 60068-3-78).
  • Bezkontaktowy i niezużywający się system pomiarowy dla długiej żywotności.
Szybkie uruchomienie
  • Wskazanie funkcji przez diodę LED.
  • Duża tolerancja montażowa pomiędzy pierścieniem magnetycznym a głowicą czujnika.
  • Wymagana niewielka przestrzeń montażowa.
  • Łatwa regulacja poprzez montaż za pomocą otworów szczelinowych.
