Encoders Assoluti Multigiro

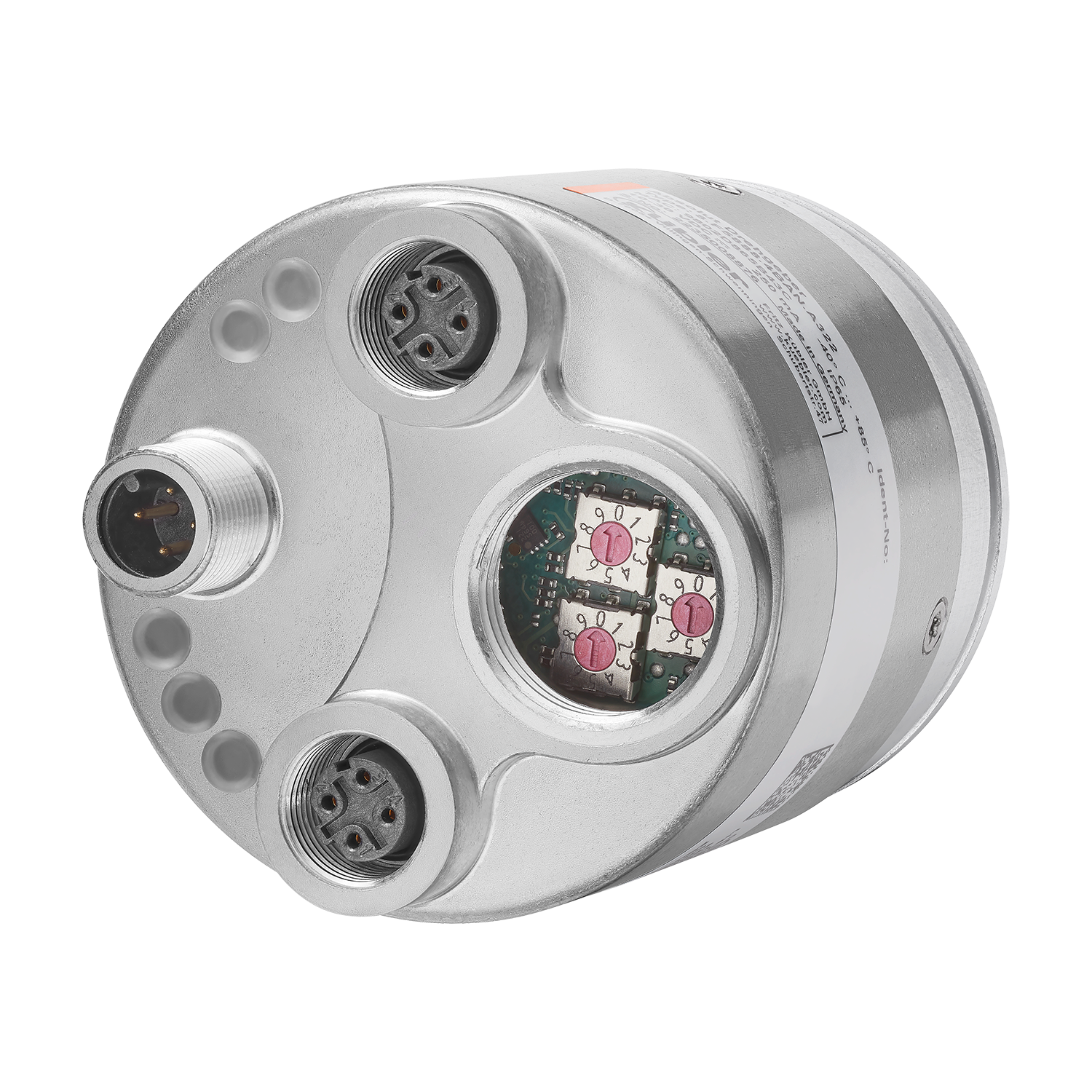

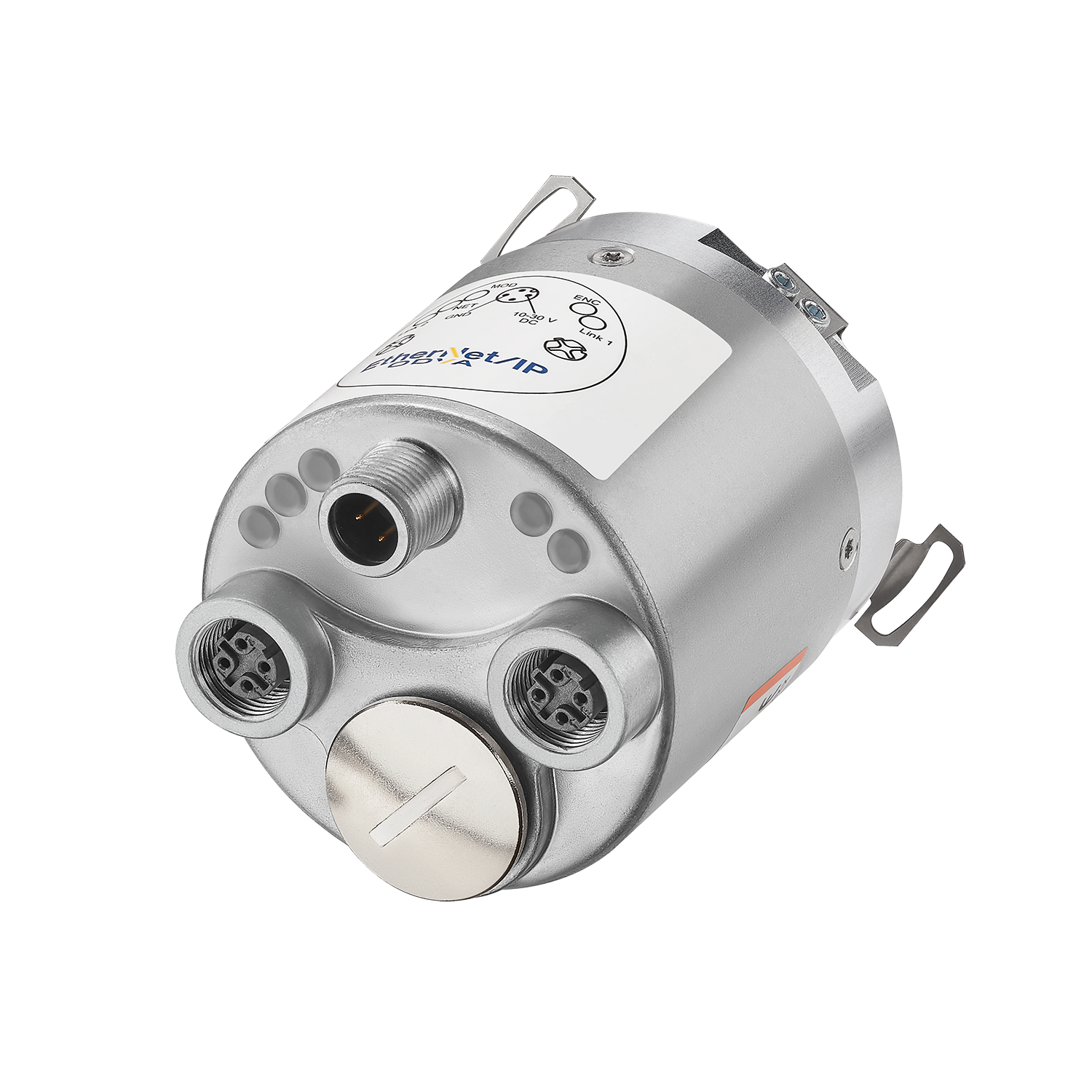

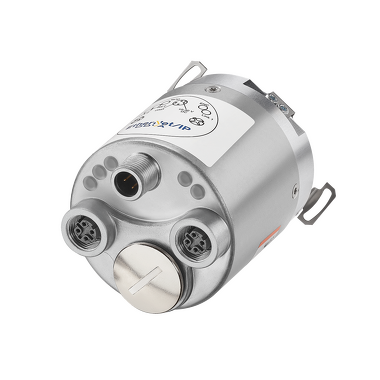

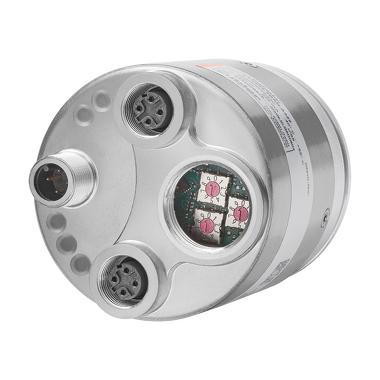

Sendix F5888
|
|
| Meccanica | |
|---|---|
| Dimensione | Ø 58 mm |
| Tipo di albero |
3/8 " albero cavo, cieco 10 mm albero cavo, cieco 12 mm albero cavo, cieco 14 mm albero cavo, cieco 15 mm albero cavo, cieco 1/2 " albero cavo, cieco |
| tipo di flangia |
Elementi elastici, lungo Statore anti-rotazione Supporto di coppia flessibile Ø 58.00 mm |
| Temperatura d'esercizio | -40 °C ... +80 °C |
| Protezione |
IP65 IP67 |
| Tipi di collegamento |
M12 Connettori |
| Velocità di rotazione massima |
6.000 min-1 |
| Peso | 450 g |
| Elettronica | |
|---|---|
| lettura | ottico |
| Risoluzione max. |
19 Bit Monogiro 24 Bit Multigiro |
| Alimentazione |
10...30 V DC |
| Interfacce |
EtherNet/IP |
| Opzioni | |
|---|---|
| su richiesta |
|
| Software | ||
|---|---|---|
|
BootP DHCP EtherNet/IP Tool |
Website |
|
|
Ethernet Konfiguration Tool - Molex Tool - ODVA Multilingue: Tedesco, IngleseZIP ∼ 1,1 MB | 02.2021 |
|
Accessori
Accoppiamento a soffietto, ø 19 mm
Gli accoppiamenti a soffietto sono utilizzati per il collegamento, ottimizzato in termini di costi, del motore e dell'encoder. Inoltre, si ottiene una correzione degli errori angolari tra l'azionamento e l'encoder. Compensazione di grandi errori assiali.Varianti – per diametri dell'albero d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.XXXX |
Campana di montaggio con giunto a rondella elastica e eccentrico di fissaggio (set)
Per encoder rotativi con flangia ø 50 … 58 mm
Montaggio rapido dell'encoder rotativo. Isolamento elettrico e termico grazie alla plastica rinforzata con fibra di vetro e al giunto a rondella elastica isolante - fornitura completa in set.
Contenuto della fornitura
- Campana di montaggio
- Giunto a rondella elastica (8.0000.1401.XXXX)
- Eccentrico di fissaggio (8.0000.4B00.0000)
- Accessori di montaggio
| 8.0000.4500.XXYY |
Flangia di adattamento, quadrata
Per encoder ad albero con flangia di serraggio ø 50 ... 58 mmAmbito di consegna
- Adattatore flangia (alluminio)
- 3 viti per il montaggio sull'encoder
Collegamento all'applicazione (non incluso nella consegna)
- 4 viti
| 58,0 mm x 4 mm | 8.0010.2100.0000 |
| 63,5 mm x 3 mm | 8.0010.2120.0000 |
| 70,0 mm x 10 mm | 8.0010.2600.0000 |
| 80,0 mm x 4 mm | 8.0010.2800.0000 |
Flangia di adattamento, Ø 115 mm, flangia europea
Per encoder ad albero con flangia ø 50 ... 58 mmAmbito di consegna
- Adattatore flangia (alluminio)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 6 viti
| Drehgeber 580x/5000 | 8.0010.2160.0000 |
Flangia di adattamento, Ø 58 mm
Per encoder ad albero con flangia ø 50 ... 58 mmAdattatore per convertire una flangia di serraggio in una flangia sincro.
Ambito di consegna
- Adattatore flangia (alluminio)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.2180.0000 |
Flangia di adattamento, Ø 65 mm
Per encoder ad albero con flangia ø 50 ... 58 mmCon questo adattatore flangiato, gli encoder Kübler di dimensione 58 mm possono sostituire gli encoder di terzi di dimensione 65 mm.
Ambito di consegna
- Adattatore flangia (alluminio)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.2230.0000 |
Flangia di adattamento, Ø 90 mm
Per encoder ad albero con flangia ø 50 ... 58 mmAdattatore per convertire una flangia di serraggio in una flangia sincro. Meccanicamente compatibile con l'encoder tipo 9000.
Ambito di consegna
- Adattatore flangia (alluminio)
- 3 viti per il fissaggio all'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 6 viti
| 8.0010.2270.0000 |
Flangia a squadra
Per encoder ad albero con flangia ø 50 ... 58 mmAmbito di consegna
- Flangia ad angolo (alluminio)
- 3 viti per il fissaggio all'encoder.
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.2300.0000 |
Supporto di coppia FS, flessibile
Per gli encoder ad albero cavocon flangia ø 58 mm
Raggio di montaggio 39,5 ... 142,75 mm
Progettato per la tecnologia della sicurezza funzionale.
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti M3x6 per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.4047.00FS |
Set braccio di fissaggio, rigido
Per gli encoder ad albero cavocon flangia ø 58 mm
Raggio di montaggio 32,5 ... 143,5 mm
Progettato per la tecnologia della sicurezza funzionale.
Per applicazioni con un gioco assiale e radiale molto basso a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti M3x6 per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 perno di coppia 8.0010.4049.0075
| 8.0010.4051.00FS |
Statore antirotazione (FS)
Per gli encoder ad albero cavo
con flangia ø 58 mm
Raggio di montaggio 31,5 mm
Progettato per la tecnologia della sicurezza funzionale con il principio delle 4 viti.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti M3x6 per il montaggio sull'encoder
Collegamento all'applicazione (non incluso nella consegna)
- 4 viti
| 8.0010.40B2.00FS |
Supporto a cuscinetti
Per encoder ad albero con flangia di serraggio ø 58 mm e albero 10 x 20 mmQuando l'encoder è azionato da una ruota dentata o a catena, da una cinghia trapezoidale o dentata, da una girante, ecc., i carichi assiali o radiali ammissibili sull'albero vengono generalmente superati durante il funzionamento. Per questi casi, la scatola dei cuscinetti dotata di cuscinetti rinforzati è l'ideale.
Ambito di consegna
- Scatola dei cuscinetti con serratura e O-ring
- Accoppiamento per albero 10 mm
- Flangia adattatore 8.0010.2100.0000
- Accessori per il montaggio
| 8.0010.8200.0004 |
Robusto blocco a cuscinetti
Per encoder ad albero con flangia di serraggio ø 50 ... 58 mm e albero 10 mmLa separazione del carico del cuscinetto e del sistema di sensori fornisce all'encoder una protezione aggiuntiva in ambienti difficili.
Ambito di consegna
- Unità cuscinetto robusta
- 3 x vite a testa cilindrica M4x25 (SW3)
- 1 x O-ring
| 8.0010.8200.000C |
