Risultati di misurazione affidabili dei livelli di riempimento con elevata precisione, anche in presenza di superfici altamente fluttuanti - I sensori radar di livello di riempimento Kübler misurano in modo preciso e senza errori, anche in presenza di movimento ondulatorio, formazione di bolle o altre brusche fluttuazioni del livello di riempimento. La base di questo è una combinazione unica di alta velocità di misurazione e algoritmi di filtro intelligenti.
Sensori radar per la misurazione del livello
Risultati di misurazione affidabili dei livelli di riempimento con elevata precisione, anche in presenza di superfici altamente fluttuanti - I sensori radar di livello di riempimento Kübler misurano in modo preciso e senza errori, anche in presenza di movimento ondulatorio, formazione di bolle o altre brusche fluttuazioni del livello di riempimento. La base di questo è una combinazione unica di alta velocità di misurazione e algoritmi di filtro intelligenti.
Oltre all'allineamento diretto del sensore radar alla superficie dei liquidi, il fatto che alcuni materiali siano permeabili alle onde radar apre opzioni di installazione che non sono possibili per altri sistemi di misurazione. È quindi possibile misurare dall'esterno, attraverso le pareti dell'alloggiamento, nei serbatoi o fuori da un alloggiamento protettivo.
Vantaggi dei sensori radar Kübler
PRODUTTIVO
Misura di livello precisa anche in ambienti industriali difficili.
AFFIDABILE
Misura di livello affidabile e veloce anche in presenza di polvere, vapore, fumo, vibrazioni o temperature estreme.
temperature estreme
ECONOMICO
Manutenzione minima:
nessuna parte in movimento - misurazione senza contatto - non è necessaria alcuna pulizia
Prestazioni dei sensori di livello
Prestazioni dei sensori di livello
Prestazioni dei sensori di livello
Prestazioni dei sensori di livello
Prestazioni dei sensori di livello
Prestazioni dei sensori di livello
Prestazioni dei sensori di livello
Prestazioni dei sensori di livello
Sensori radar per misurazioni complesse con metallo liquido

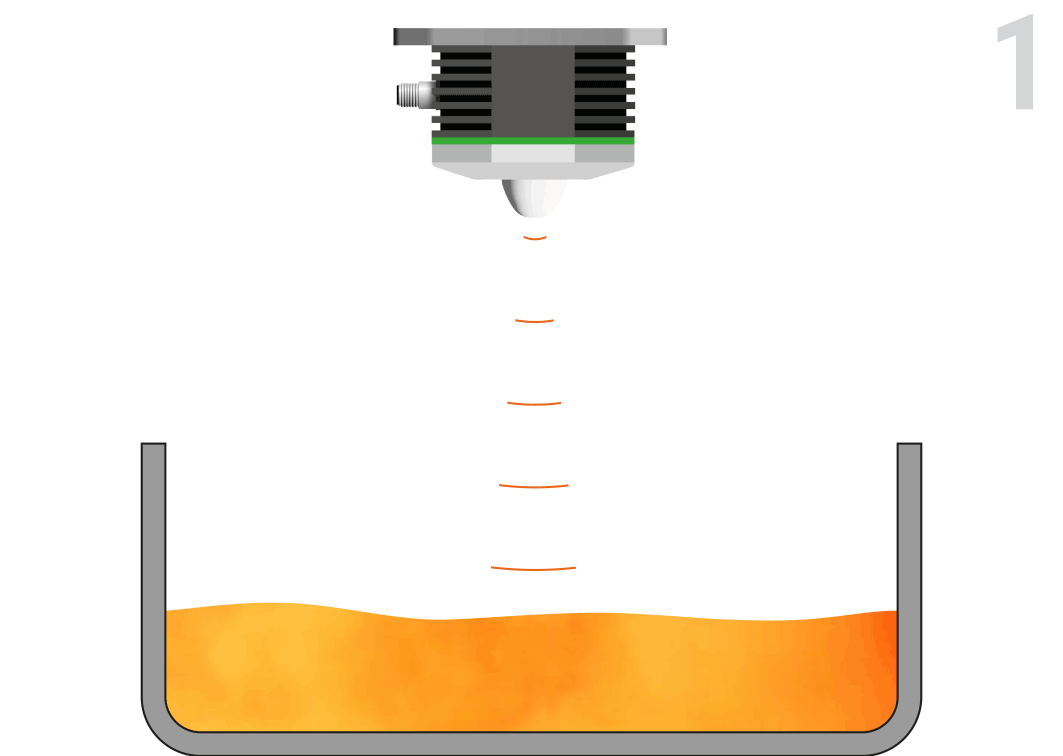

Rilevamento preciso della superficie del metallo liquido fino a 1600 °C, grazie a specifici algoritmi di filtraggio e a un'elevata frequenza di misurazione di 500 Hz.
- Angolo di apertura ±1,5
- Filtra anche le forti fluttuazioni superficiali
- Rileva tutti i metalli e le leghe
- Insensibile a vapori, polvere, fumo e calore
- Interfaccia PROFINET con interfaccia aggiuntiva 4 ... 20 mA
e tre uscite di commutazione digitali PNP/NPN
Potenza massima del segnale
Piastra di montaggio per la regolazione fine dell'angolo
Per un risultato di misurazione ottimale, è fondamentale l'esatto allineamento del sensore
del sensore all'oggetto da misurare è fondamentale. La massima
massima intensità del segnale dell'onda radar riflessa è determinata dal
sensore radar è allineato ad angolo retto rispetto alla superficie del bersaglio.
superficie dell'oggetto da misurare. Soprattutto con un angolo di apertura stretto
le tolleranze per una deviazione dalla perpendicolare sono
relativamente piccola per poter ricevere un segnale.
Per la regolazione fine dell'angolo del sensore radar RAD7xx, una speciale piastra di montaggio.
piastra di montaggio speciale. Utilizzando 2 viti di regolazione, la piastra può essere
piastra può essere regolata fino a ±2 mm in orizzontale e ±1,5 mm in verticale.
I fori filettati consentono di montare il RAD7xx sia direttamente che
direttamente o con l'alloggiamento di protezione termica sulla piastra di montaggio.
fissato
Riflettore angolare per ottimizzare la potenza del segnale nell'applicazione
Superfici irregolari o problemi di messa a fuoco di un oggetto bersaglio a una distanza maggiore possono influenzare notevolmente la potenza del segnale.
oggetto bersaglio a una distanza maggiore, possono influenzare notevolmente la potenza del segnale
segnale radar da ricevere. Per aumentare
potenza del segnale per una maggiore precisione di misurazione, i riflettori angolati possono
I riflettori angolati possono essere utili in questo caso.
- Aumentare la potenza del segnale ricevuto da un bersaglio.
- Aumentando l'angolo possibile tra il sensore e il bersaglio.
I riflettori angolari "raggruppano" i segnali radar su un'area più ampia.
area. La geometria è progettata in modo tale che le riflessioni in ogni punto di
(b+c) percorrano la stessa distanza da e verso il sensore come la riflessione diretta
la riflessione diretta (a) con un angolo di 90°.
Massima protezione dal calore
Alloggiamento di protezione termica con collegamento per il raffreddamento ad aria
L'alloggiamento di protezione dal calore per i sensori radar RAD7xx ha un
ha un sistema di raffreddamento attivo. Consente il funzionamento dei sensori
sensori anche a temperature ambientali estreme, fino a
1600 °C.
Applicazioni RAD78L nell'industria siderurgica
Monitoraggio del livello di metallo fuso nei forni aperti e chiusi
- Variante consigliata RAD78L :
Lievità ±2 mm / Campo di misura 0,3 ... 30 m - Nell'alloggiamento di protezione corrispondente, le misurazioni sono possibili attraverso piccole aperture
nel coperchio del forno (50 mm) possibili
Livello del metallo liquido, ad esempio nelle siviere di colata o nei vagoni siluro - Misurazioni da distanze fino a 20 m.
- Variante consigliata RAD78L :
Lievità ±2 mm / Campo di misura 0,3 ... 30 m - Protezione termica aggiuntiva grazie all'alloggiamento per la riflessione a 90° del segnale radar
segnale radar
Colata di piastre e lingotti - controllo del livello di riempimento della fossa di colata con una linearità massima fino a ±0,3 mm.
- Variante consigliata RAD78L :
Lievità ±0,3 mm / Campo di misura 0,1 ... 6 m - Alta precisione anche da una distanza di 6 metri
Canali e condotti di drenaggio - Determinazione rapida e precisa del livello di drenaggio, anche in presenza di forti movimenti della superficie.
- Variante consigliata RAD78L :
Lievità ±0,3 mm / Campo di misura 0,1 ... 6 m - Misurazione anche in canali stretti, grazie all'angolo di apertura ridotto ±1,5

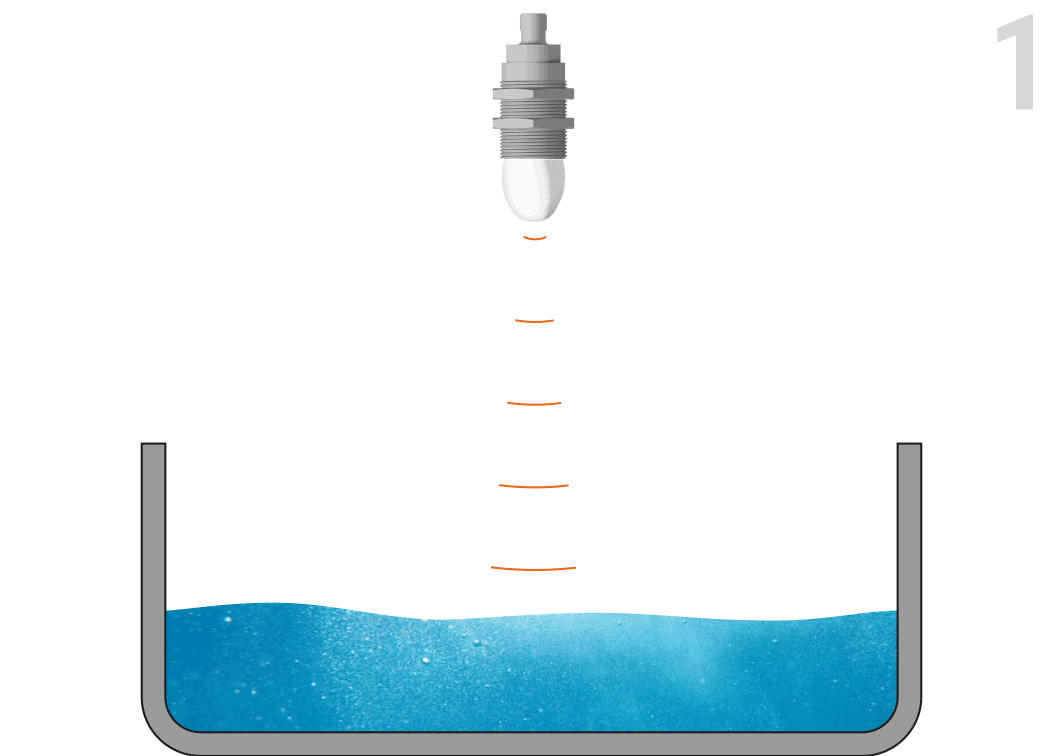

Sensori radar per semplici operazioni di misurazione in un design compatto
Design compatto per situazioni di installazione limitate con installazione semplice
- Angolo di apertura ±3° per un'elevata potenza del segnale
- Precisione di ripetizione ±1 mm
- Ampio campo di misurazione da 0,15 ... 40 m
- Installazione, regolazione e messa in servizio semplici
- Uscita analogica 4 ... 20 mA + 3 uscite di commutazione
Potenza massima del segnale
Staffa di montaggio per l'allineamento ottimale del sensore all'applicazione
L'allineamento preciso del sensore all'oggetto di misurazione è fondamentale per ottenere risultati di misurazione ottimali. La massima potenza del segnale dell'onda radar riflessa si ottiene allineando il sensore radar ad angolo retto rispetto alla superficie dell'oggetto di misurazione. Soprattutto con un angolo di apertura stretto, le tolleranze per una deviazione dalla verticale sono relativamente piccole per poter ricevere un segnale.
Per un allineamento rapido e preciso, sono disponibili le staffe di montaggio corrispondenti per la serie RAD5xx.
Serie RAD5xx, sia per la rotazione su uno o due assi perpendicolari alla direzione di misurazione.
Riflettore angolare per ottimizzare la potenza del segnale nell'applicazione
Superfici irregolari o una messa a fuoco problematica su un oggetto bersaglio a una distanza maggiore possono influenzare fortemente la potenza del segnale radar da ricevere. I riflettori angolari possono contribuire ad aumentare la potenza del segnale per una maggiore precisione di misurazione.
- Aumentare la potenza del segnale ricevuto da un bersaglio.
- Aumentando l'angolo possibile tra il sensore
e il bersaglio.
I riflettori angolari "raggruppano" i segnali radar su un'area più ampia. La geometria è progettata in modo che le riflessioni in qualsiasi punto (b+c) percorrano la stessa distanza da e verso il sensore della riflessione diretta (a) con un angolo di 90°.
Massima trasparenza
ConfigBox per una facile visualizzazione della curva dell'eco, nonché
Impostazione dei parametri e delle funzioni di filtro
Per trasferire i dati del sensore a un PC/laptop. Dopo aver collegato il sensore al PC tramite ConfigBox, il software di configurazione viene aperto tramite il browser.
Il software può essere utilizzato per configurare il sensore in base ai requisiti della rispettiva applicazione.
requisiti dell'applicazione o per controllare il suo stato durante il funzionamento. Oltre alla visualizzazione della curva d'eco, è possibile configurare le seguenti impostazioni:
- Configurazione dell'interfaccia analogica
- Impostazione dei punti di commutazione per le uscite di commutazione
- Impostazione del campo di misura
- Definizione del valore di soglia del segnale
- Selezione del segnale desiderato per i picchi multipli
- e molto altro ancora.
Applicazioni per RAD51D
Misura di livello in contenitori con liquidi
