La tendenza della tecnologia di azionamento è verso motori più compatti, più efficienti e che richiedono poca manutenzione. Le aziende devono ridurre lo spazio di installazione, minimizzare i costi di installazione e allo stesso tempo aumentare l'affidabilità dei loro sistemi di azionamento. Gli encoder integrati per i motori offrono la soluzione giusta per questo. Sono integrati direttamente nel motore e sostituiscono gli encoder tradizionali montati in superficie. I vantaggi per gli utenti sono evidenti: meno spazio per l'installazione, meno sforzo per l'installazione, usura ridotta e costi complessivi inferiori per l'intero ciclo di vita.
ciclo di vita. Gli encoder integrati stanno diventando sempre più popolari, soprattutto nelle macchine compatte, nei servoazionamenti e nelle applicazioni dinamiche.
Encoder integrati per i motori
Soluzioni salvaspazio per sistemi di azionamento compatti e senza manutenzione
La tendenza della tecnologia di azionamento è verso motori più compatti, più efficienti e che richiedono poca manutenzione. Le aziende devono ridurre lo spazio di installazione, minimizzare i costi di installazione e allo stesso tempo aumentare l'affidabilità dei loro sistemi di azionamento. Gli encoder integrati per i motori offrono la soluzione giusta per questo. Sono integrati direttamente nel motore e sostituiscono gli encoder tradizionali montati in superficie. I vantaggi per gli utenti sono evidenti: meno spazio per l'installazione, meno sforzo per l'installazione, usura ridotta e costi complessivi inferiori per l'intero ciclo di vita.
ciclo di vita. Gli encoder integrati stanno diventando sempre più popolari, soprattutto nelle macchine compatte, nei servoazionamenti e nelle applicazioni dinamiche.
Encoder esterni vs. encoder integrati: una panoramica delle differenze principali
Attacco encoder
Spazio di installazione aggiuntivo per encoder aggiuntivi
Gli encoder montati su cuscinetti sono soggetti a usura.
L'encoder viene montato, calibrato e cablato separatamente
Costi complessivi elevati per il sistema di azionamento
Soluzioni di encoder integrate
Per concetti di azionamento estremamente compatti
Senza usura e senza manutenzione grazie alla tecnologia senza cuscinetti
Minore sforzo per installare e collegare i sensori
Costi complessivi ridotti
I vantaggi degli encoder integrati di Kübler
COMPATTO
SENZA MANUTENZIONE
SALVAGUARDARE IL TEMPO
RISPARMIO DEI COSTI
Soluzioni su misura sviluppate in collaborazione
Concetti personalizzati - Incontri tecnologici Kübler
Le soluzioni di encoder senza cuscinetti di Kübler per l'integrazione diretta negli azionamenti fanno un ulteriore passo avanti. Tutte le soluzioni di installazione possono essere personalizzate in base alla rispettiva applicazione - ideale come parte di uno sviluppo congiunto dei suoi sistemi di azionamento con noi nei "Kübler Technology Meetings".
Soluzioni integrate con encoder – Sistemi in kit
Encoder induttivi integrati
Principio di misurazione induttivo
Design estremamente sottile
Alta resistenza a polvere, olio, vibrazioni e umidità
Geometrie di circuiti stampati indipendenti
Robusta contro le tolleranze di montaggio

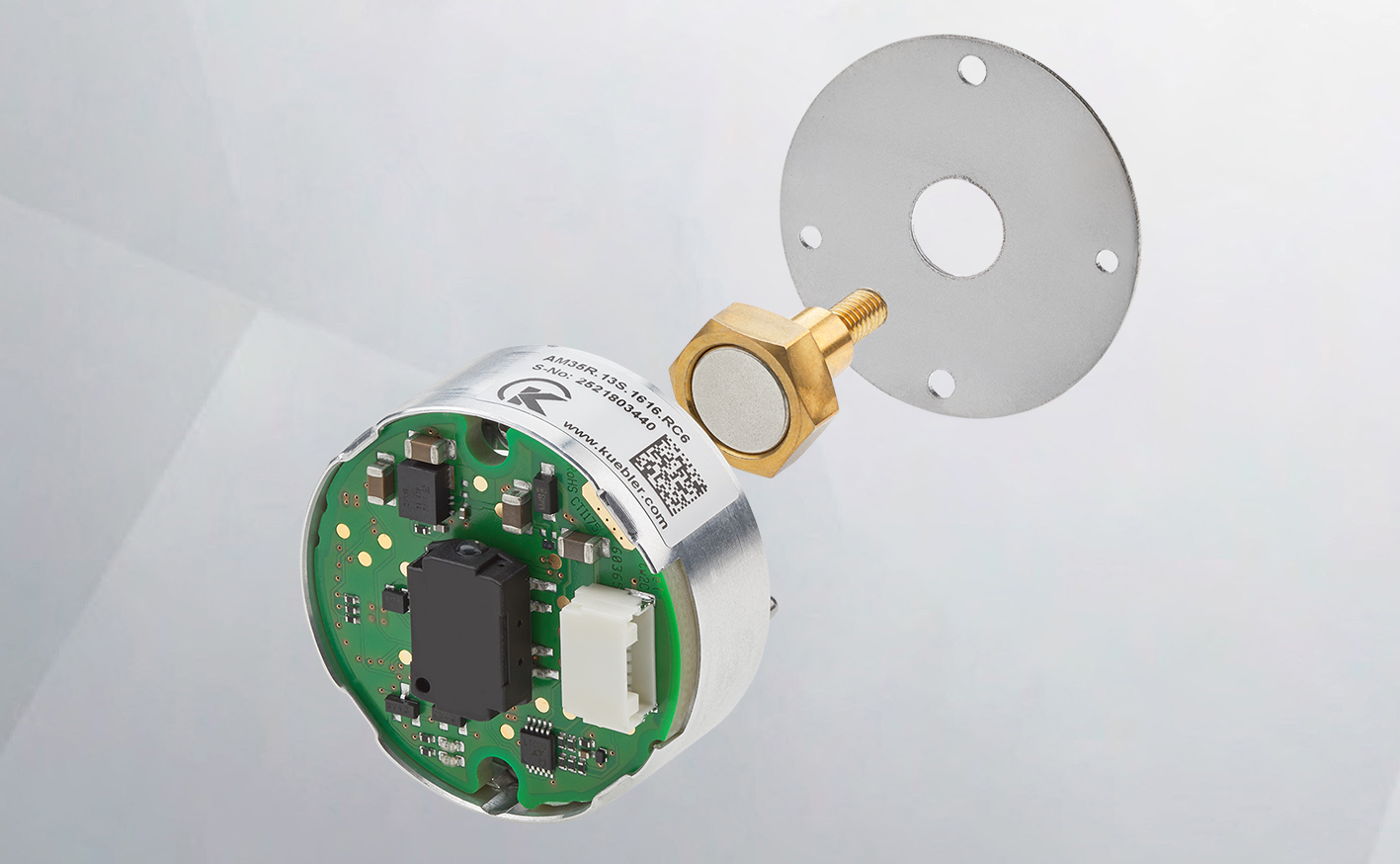

Encoder magnetici integrati di fine albero
Robusto contro le influenze esterne
Integrazione semplice direttamente sull'albero o nell'alloggiamento
Misurazione angolare precisa anche a velocità elevate
Interfacce flessibili e alta precisione

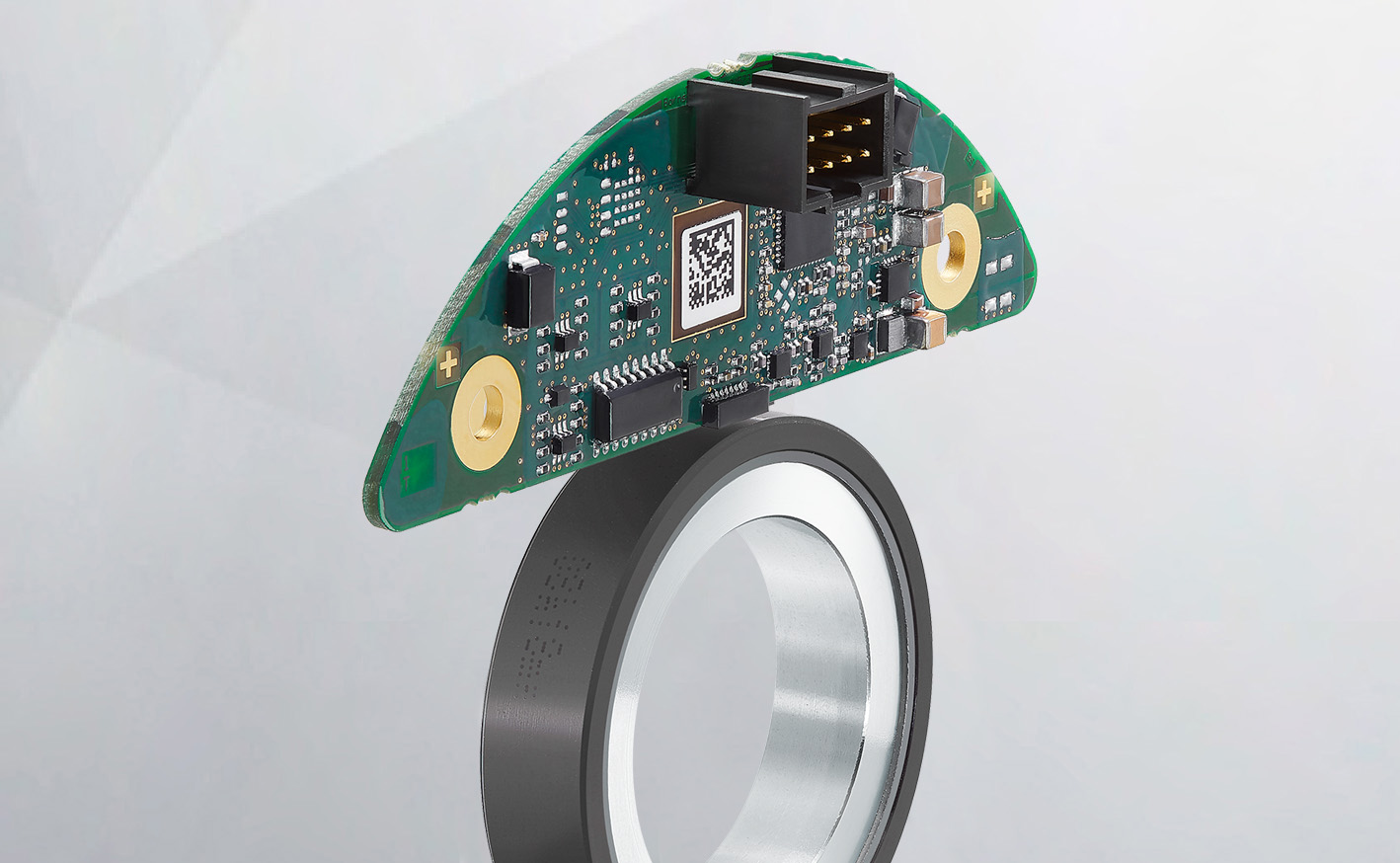

Encoder rotativo integrato con anello magnetico
Elevata flessibilità grazie a un'ampia gamma di anelli magnetici, passi dei poli e risoluzioni.
Risoluzione programmabile fino a 999.999 ppr
Robusto e sensibile
Messa in funzione facile e veloce
Qual è la soluzione di sensori più adatta per ciascuna applicazione?
Tecnologia dei sensori induttivi
Sensori magnetici - Fine dell'albero
Sensori magnetici con anello magnetico
Varianti del segnale di uscita
Push-pull, RS422 SSI, BiSS
SSI, BiSS
Push-pull, RS422
Risoluzione / Impulsi
fino a 24 bit
fino a 24 bit
fino a 999.999 ppr programmabili
Requisiti di montaggio / installazione
Robusto rispetto alle tolleranze di montaggio, design estremamente compatto
Installazione relativamente semplice come soluzione kit
Albero cavo molto grande (fino a Ø 180 mm) possibile, profondità di installazione compatta
Costo / Sforzo
Sforzo di installazione medio, integrazione nel motore possibile
Soluzioni economiche e compatte di serie, carattere di kit
È necessario considerare possibili interazioni con i freni elettromagnetici del motore
Flessibilità
Adattamento individuale delle geometrie PCB, facilmente scalabile
Indipendente dal diametro dell’albero
Testa del sensore in custodia o come PCB – numerose opzioni di anelli per diversi diametri dell’albero
Limitazioni
Nonostante la buona tolleranza: possibili costi più elevati e integrazione più complessa rispetto a soluzioni magnetiche semplici
La tecnologia magnetica può essere più sensibile a forti campi magnetici esterni
La tecnologia magnetica può essere più sensibile a forti campi magnetici esterni
Riepilogo / Raccomandazione
Per un rilevamento del segnale affidabile in ambienti con sporco, olio o spazi di installazione limitati
Soluzione economica per motori compatti di serie con estremità dell’albero libera
Ampia scelta per diversi diametri dell’albero
