Collettori rotanti per impianti di riempimento

Affidabilità e personalizzazione
  • Collettori rotanti - la soluzione individuale
  • Trasmissione di potenza, segnali e dati
  • Trasmissione parallela di bus di campo ed Ethernet
  • Passaggio dei fluidi per gli impianti idraulico e pneumatico
  • Tecnologia di contatto innovativa - non richiede manutenzione
  • Struttura resistente - di lunga durata
Richiedi una soluzione personalizzata

Trasmissione affidabile di potenza, segnali e dati.

Negli impianti di riempimento ad alta efficienza, le singole fasi del processo sono solitamente disposte su caroselli. Esistono requisiti specifici per ogni fase di lavoro di un tale sistema di riempimento quando si tratta della trasmissione di elettricità, dati, aria compressa o liquidi alla piattaforma rotante. Inoltre, i singoli componenti del sistema sono collegati in rete digitale tra loro e si basano su comunicazione bus di campo o Ethernet.

Con un'esperienza pluriennale nel campo delle tecniche di trasmissione, Kübler offre un sistema di tecnologia modulare per collettori rotanti. In questo modo si ottiene la massima flessibilità nella scelta del collettore rotante. I collettori rotanti Kübler sono prodotti con la massima consapevolezza della qualità e un'attenta selezione dei materiali. Oltre alla trasmissione di potenza e segnali, i dati paralleli per la comunicazione bus di campo ed Ethernet vengono trasmessi in modo affidabile e rapido con un'elevata qualità di trasmissione. In combinazione con un passante per fluidi, i collettori rotanti trasferiscono anche liquidi e gas (impianti idraulici e pneumatici) in modo affidabile e sicuro. Infine, ma non meno importante, l'elevata protezione e l'alloggiamento in alluminio o acciaio inossidabile sono caratteristiche che contraddistinguono i collettori rotanti Kübler. Affrontiamo ogni sfida: modifiche e soluzioni speciali vengono implementate in modo rapido e senza problemi.

Il collettori rotante per ogni fase del processo

Trasmissione fino a 80 A e oltre...

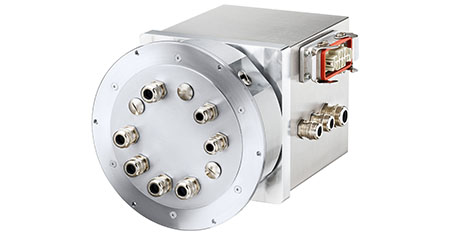

In questo processo, le bottiglie in PET finite sono prodotte a partire da speciali sbozzi di materia plastica. I collettori rotanti Kübler garantiscono una trasmissione affidabile del segnale e dei dati per le attività di regolazione e controllo. Ad esempio, qui vengono utilizzati i collettori rotanti SR160 e SR250H. Il collettore rotante SR160 si distingue per l'elevata flessibilità di montaggio e di collegamento. Il collettore rotante SR250H è la soluzione ideale per la trasmissione di carichi elevati fino a 80 A e oltre.

L'igiene è fondamentale

Non sono ammessi errori. Igiene e qualità delle bottiglie sono le nostre massime priorità. Ogni bottiglia viene pulita e controllata per individuare eventuali perdite e corpi estranei. I collettori rotanti Kübler soddisfano gli elevati requisiti di igiene e possono essere selezionati con un elevato grado di protezione fino a IP67. In questo processo, i singoli gruppi vengono alimentati con potenza, segnali, dati, liquidi o gas. Anche in questo caso è importante una trasmissione Ethernet affidabile.

Tempi di lavorazione rapidi e costanti

Il processo centrale di ogni linea di riempimento. Ogni bottiglia viene riempita rapidamente e al millilitro. Qui sono necessarie le proprietà dei collettori rotanti Kübler. Per queste piattaforme rotanti altamente dinamiche, un funzionamento regolare e continuo è essenziale per aumentare l'efficienza dei sistemi di riempimento. I collettori rotanti Kübler sono utilizzati per la trasmissione del segnale senza interferenze e per la trasmissione di dati Ethernet. Inoltre, il carosello viene alimentato tramite il collettore rotante. I collettori rotanti Kübler SR120 e SR160 sono disponibili secondo le tue esigenze.

Chiudi il tappo e via

Le bottiglie vengono chiuse subito dopo il processo di riempimento e preparate per la fase finale del processo. I collettori rotanti Kübler garantiscono un'alimentazione elettrica affidabile per le singole stazioni di tappatura e una trasmissione dei dati senza interferenze per le attività di controllo. Sono disponibili i collettori rotanti SR120 e SR160.

Etichettatura efficiente e affidabile

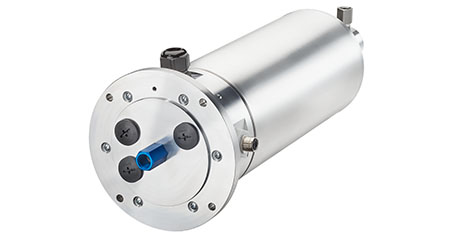

Qui le bottiglie ottengono la propria identità. L'etichetta prefabbricata deve essere applicata con precisione e rapidissimamente. La molteplicità degli azionamenti e motori impiegati deve essere alimentata in modo affidabile. Inoltre, i dati di controllo per le singole stazioni di etichettatura devono essere trasmessi senza interferenze. Il collettore rotante Kübler SR120 è la soluzione giusta per questa applicazione.

Esempi di collettori rotanti per impianti di riempimento


Stai cercando una soluzione affidabile per la trasmissione di potenza, segnali e dati? Allora i nostri collettori rotanti sono la soluzione ideale. I produttori leader utilizzano da anni i collettori rotanti Kübler e ne apprezzano l'elevata adattabilità, la qualità della trasmissione dati e l'assenza di manutenzione. Con Kübler puoi garantire non solo una trasmissione affidabile, ma anche un'elevata disponibilità dei tuoi sistemi.
Dettagli del prodotto
Industrial Ethernet
  • Trasmissione Ethernet fino a 100 Mbps
  • Combinabile con una trasmissione del carico fino a 25 A
  • Ideale per l'automazione industriale
Dettagli del prodotto
Il tuttofare
  • Trasmissione Ethernet fino a 1 Gbps
  • Combinabile con una trasmissione del carico fino a 50 A
  • Configurabile in modo flessibile
Dettagli del prodotto
Potente
  • Trasmissione Ethernet fino a 1 Gbps
  • Combinabile con una trasmissione del carico fino a 120 A
  • Configurabile in modo flessibile

Monitoraggio del posizionamento e della velocità con gli encoder ottici i e sistemi di misurazione lineare

Sicuri, veloci, versatili e compatti - caratteristiche che rendono gli encoder Kübler ideali per l'impiego nelle macchine per l'imballaggio. La robusta struttura del cuscinetto nel design Safety-Lock™ con cuscinetti esterni extra robusti aumenta la durata di vita ed evita tempi di fermo macchina e riparazioni. Numerose opzioni di ordinazione, come le possibilità di collegamento e di montaggio, consentono un uso flessibile e universale. Per il monitoraggio dei movimenti lineari sono disponibili sistemi di misurazione lineare e sistemi con ruota di misura individuali.
Product Finder
Per spazi di montaggio ristretti
  • Encoder incrementali miniatura
  • Risoluzione max. 1024 ppr.
  • Dimensione di ø 24 mm
Product Finder
Soluzione economica
  • Encoder incrementali compatti
  • Risoluzione max. 2500 ppr.
  • Dimensione di ø 40 mm
Product Finder
Versatilità unica nel suo genere
  • Encoder incrementali
  • Risoluzione max. 5000 ppr.
  • Dimensione di ø 58 mm
Product Finder
Encoder con IO-Link
  • Particolarmente resistente
  • Scansione magnetica
  • Come monogiro o multigiro
Product Finder
Encoder incrementali in acciaio inossidabile
  • Guarnizioni di alta qualità
  • Risoluzione max. 5000 ppr.
  • Dimensione di ø 58 mm
Product Finder
Interfaccia SSI
  • Encoder assoluti monogiro
  • Risoluzione max. 17 bit
  • Dimensione di ø 58 mm
Product Finder
Encoder assoluti senza riduttore
  • Particolarmente insensibili
  • Disponibili come monogiro o multigiro
  • Dimensione di ø 36 mm
  • Dimensione di ø 58 mm
Product Finder
Comunicazione bus di campo e Industrial Ethernet
  • Encoder assoluti
  • Monogiro o multigiro
  • Dimensione di ø 58 mm
  • Da Profibus a EtherNet/IP
Sistemi di misurazione magnetica della lunghezza
Sistemi di misurazione magnetica della lunghezza

Estremamente robusti

Protezione IP69k. Idonei a condizioni ambientali critiche. Design compatto - perfetto per spazi di montaggio ristretti. Incrementali o assoluti.

Sistemi di misurazione delle ruote
Kit di misurazione di lunghezza / Sistemi con ruota di misurazione
Combinabili individualmente

Svariati kit di misurazione di lunghezza. La ruota di misurazione idonea a ogni tipo di superficie. Combinabile a numerosi encoder.

Rilevamento, controllo e visualizzazione con contatori e visualizzatori di processo.

I contatori a preselezione Codix, potenti e molto facili da usare, garantiscono sistemi di controllo decentralizzati ed economici, dal semplice conteggio dei pezzi al controllo dei cordoni di saldatura. I display compatti Codix vengono utilizzati per visualizzare il numero di unità, il tempo o la temperatura, ad esempio, direttamente sul luogo dell'evento.
Tachimetri / Frequenziometri
Tachimetri / Frequenziometri

Misurazione, controllo e monitoraggio di velocità, portate e velocità di rotazione. Tachimetri con e senza valori limite.

Contatori con preselezione
Contatori a preselezione

Controllo comodo di impulsi, tempi e velocità di rotazione. Contatori a preselezione elettromeccanici ed elettronici.

Contatori-orari
Contatori orario / ore di esercizio

Misurazione di tempi brevi, di tempi di funzionamento e di intervalli di servizio. Contatori elettromeccanici ed elettronici.

Contatori di impulsi
Contatori di impulsi

Acquisizione di numeri di pezzi, di quantità e di eventi.
Contatori di impulsi elettromeccanici, elettronici e pneumatici.

Visualizzatori di posizione
Visualizzatori di posizione

Visualizzazione, controllo e monitoraggio di posizioni. Visualizzatore di posizione con e senza valori limite.

Product Finder
IO-Link touch display e controllore di processo

Multifunzionale per impulsi, tempi, frequenze - anche reciproche. Visualizzazione della posizione SSI con velocità. Display multicolore.


DOWNLOAD


Brochure
   07.2024

Collectore rotanti - Linea-Industriale

Brochure
   04.2023

Collettori rotanti per impianti di riempimento

Brochure
   04.2023

Imballagio

La tua applicazione è la nostra priorità

Siamo lieti di affrontare sfide individuali. Descrivici la tua applicazione. Insieme troveremo la soluzione giusta. Inviaci la tua richiesta.
