Encoder magnetici integrati all'estremità dell'albero per motori

Soluzione salvaspazio ed esente da manutenzione per la misurazione precisa dell'angolo e della posizione in sistemi di azionamento compatti

Gli encoder magnetici integrati all'estremità dell'albero di Kübler rilevano l'angolo di rotazione direttamente all'estremità dell'albero. La variazione del campo magnetico causata dalla rotazione di un magnete diametrale viene utilizzata per determinare la posizione. Questa tecnologia offre una soluzione salvaspazio e senza manutenzione per azionamenti a motore compatti, facile da integrare

Encoder magnetici integrati all'estremità dell'albero per motori

Soluzione salvaspazio ed esente da manutenzione per la misurazione precisa dell'angolo e della posizione in sistemi di azionamento compatti

Gli encoder magnetici integrati all'estremità dell'albero di Kübler rilevano l'angolo di rotazione direttamente all'estremità dell'albero. La variazione del campo magnetico causata dalla rotazione di un magnete diametrale viene utilizzata per determinare la posizione. Questa tecnologia offre una soluzione salvaspazio e senza manutenzione per azionamenti a motore compatti, facile da integrare

I vantaggi delle soluzioni integrate con encoder di Kübler

ROBUSTO

Resistente e sensibile alle influenze esterne

SEMPLICE

Integrazione semplice, direttamente sull'albero o nell'alloggiamento.

PRECISO

Misurazione precisa dell'angolo anche ad alta velocità

FLESSIBILE

Ampia scelta di interfacce e risoluzioni

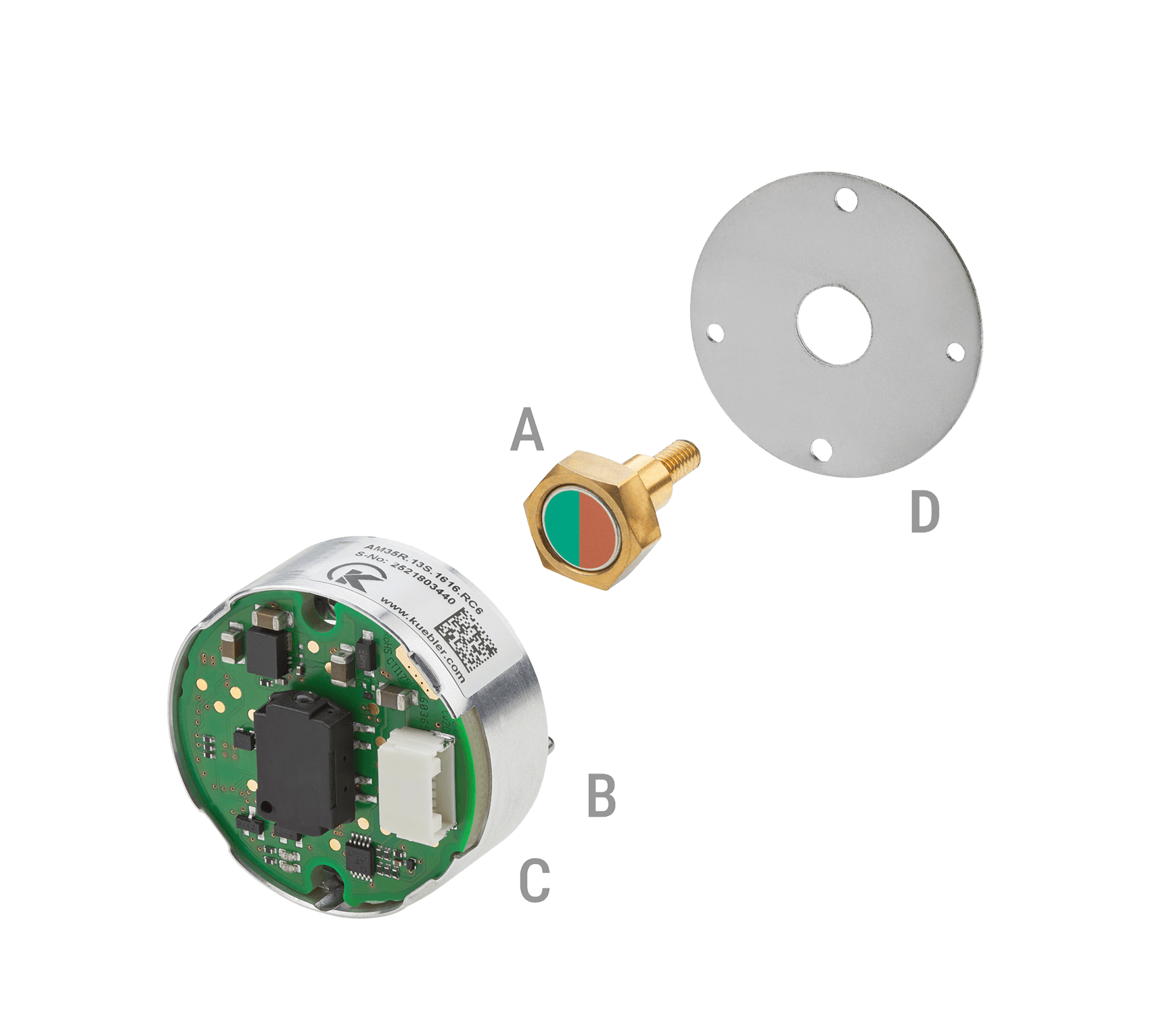

Soluzioni di encoder integrati con magneti diametrali – Progettazione

  1. Magnete diametrale - i poli nord e sud sono disposti sul lato del cilindro / il magnete è collegato all'albero motore
  2. Sensori di campo magnetico con valutazione del segnale - Tecnologia di raccolta dell'energia per il rilevamento del multigiro
  3. Piastra di schermatura per la protezione EMC contro il freno motore
Al kit RAM35

Sensori magnetici con magnete diametrale – Principio di funzionamento

Quando il magnete ruota con l'albero, il campo magnetico cambia sul piano della direzione di rotazione. Direttamente sotto o accanto al magnete, i sensori registrano i cambiamenti del campo magnetico come componenti X e Y, che vengono convertiti in segnali seno e coseno.
La posizione rotazionale esatta (angolo) viene calcolata da questi segnali con una risoluzione di diverse migliaia di passi per giro. Opzionalmente, un chip per l'accumulo di energia può memorizzare il numero di giri in caso di interruzione dell'alimentazione.
l'alimentazione viene interrotta.
