Seilzuggeber

D120

  • Dickes V4A-Messseil bis 1,5 mm
  • Hohe Schutzart bis IP69k
  • Verschiedene Gehäusearten
  • Redundante Sensorik
  • max. Messlänge 10 m
  • Geschwindigkeit 3 m/s
  • max. Linearität ±0,1 %
Analog 0...10 V
CANopen

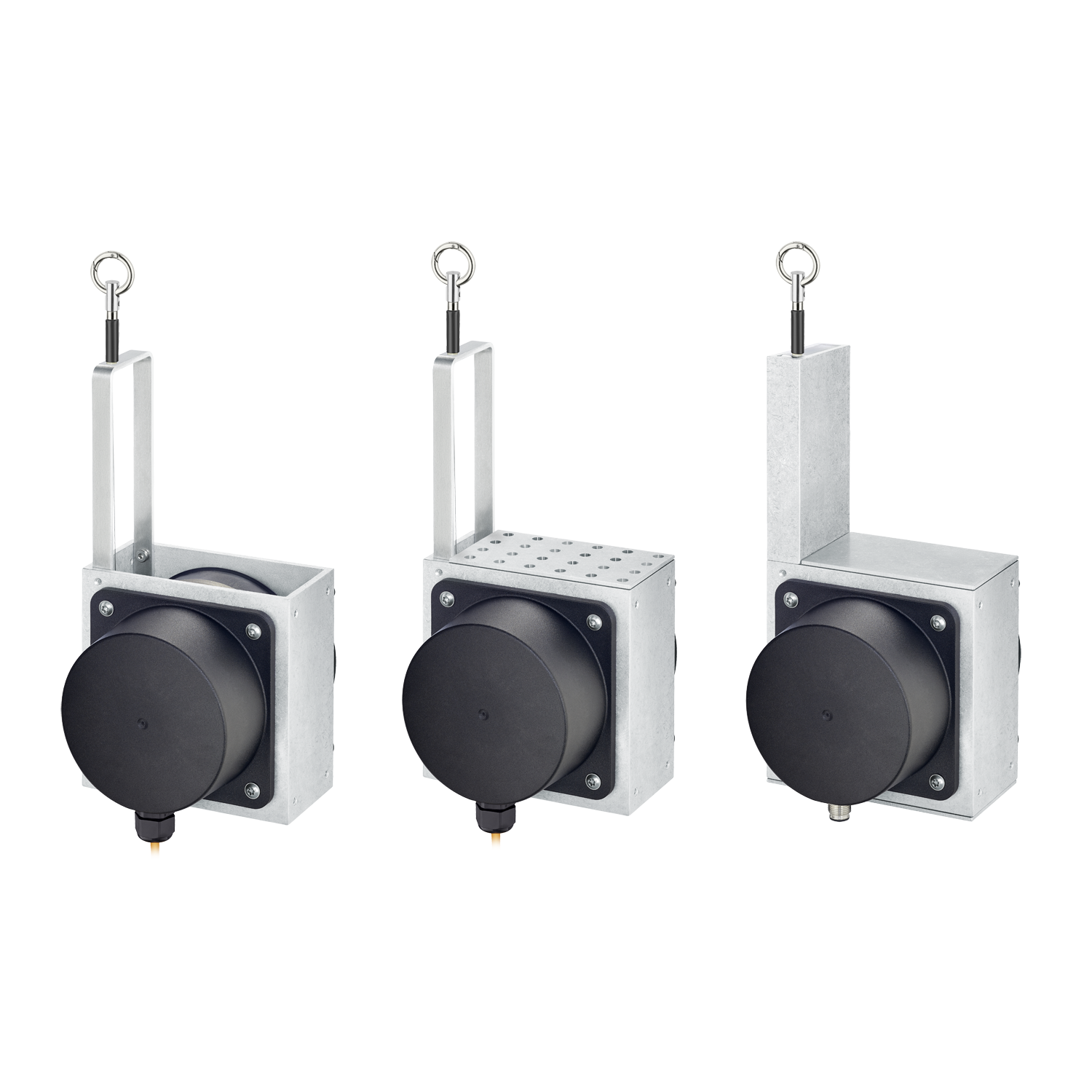

Seilzuggeber – passend für raueste Umgebungen.

Mit der extrem robusten Bauweise, der hohen Schutzart IP69k und dem weiten Temperaturbereich bis -40 °C ... +85 °C sind die Seilzuggeber D120 speziell für Outdoor-Applikationen entwickelt.
Die Flexibilität und Anpassungsfähigkeit spiegelt sich in der breiten Auswahl an Gehäuse- und Seilarten, dem weiten Messbereich sowie den unterschiedlichen Schnittstellen wider. Hervorzuheben ist hier die Möglichkeit der Redundanz.

Mechanisch
Messsystem Seilzuggeber
Messlänge 3 m
4 m
5 m
6 m
7 m
8 m
9 m
10 m
Geschwindigkeit 3 m/s
Baugröße 120 mm x 120 mm x 133 mm
Anschlussarten Kabel radial
M12 Steckerverbinder radial
Arbeitstemperatur -40 °C ... +85 °C
Schutzart IP67
IP69k
Gewicht 1,60 kg
Elektrisch
max. Linearität ±0,1 %
Schnittstellen Analog 0...10 V
Analog 4...20 mA
CANopen
Potentiometerausgang
Spannungsversorgung 8...30 V DC
12...30 V DC
Robust
  • Schutzart bis IP69k und weiter Temperaturbereich bis -40 °C ... +85 °C.
  • Das titaneloxierte Aluminium-Gehäuse und die Edelstahlseile ermöglichen einen Einsatz auch unter extremen Bedingungen.
  • Seildurchmesser (Edelstahl, V4A) bis zu ø 1,5 mm - ideal für Outdoor- Applikationen.
Vielseitig
  • Messlänge bis zu 10 m.
  • Redundante Ausgänge (mA, V, R, CANopen).

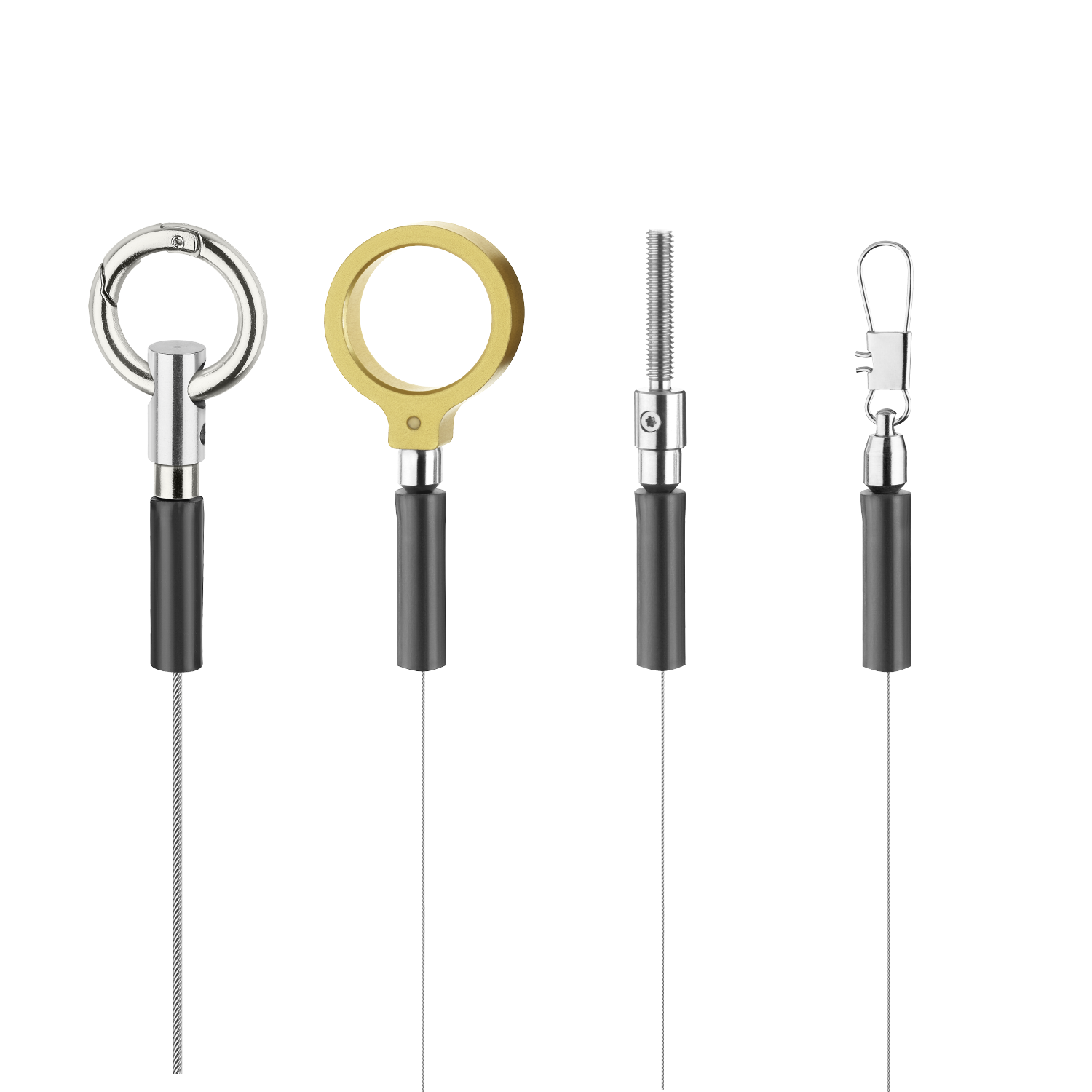

  • Für jede Applikation das richtige Messseil und die richtige Seilfixierung.
  • Linearität bis zu ±0,1 % des Messbereiches.

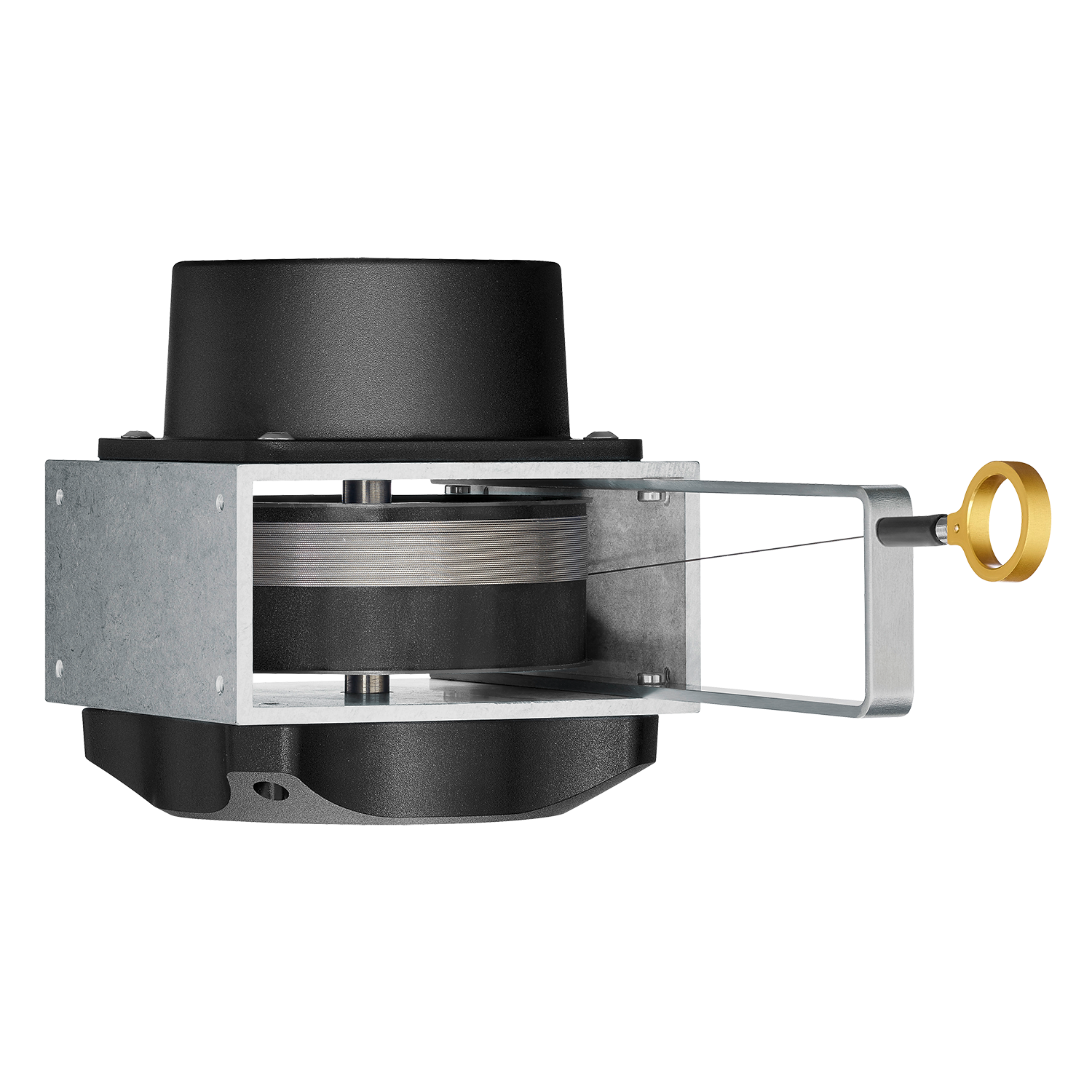

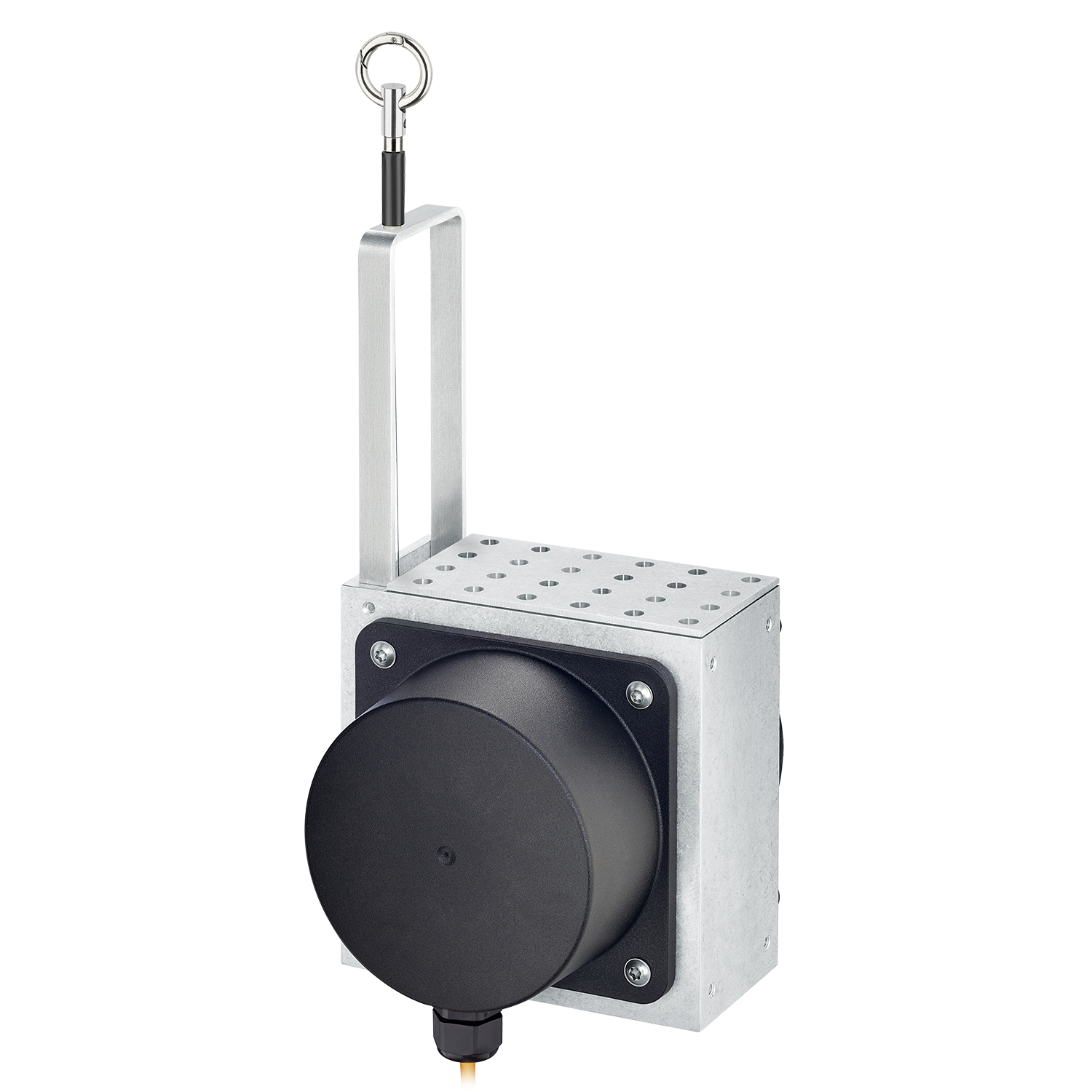

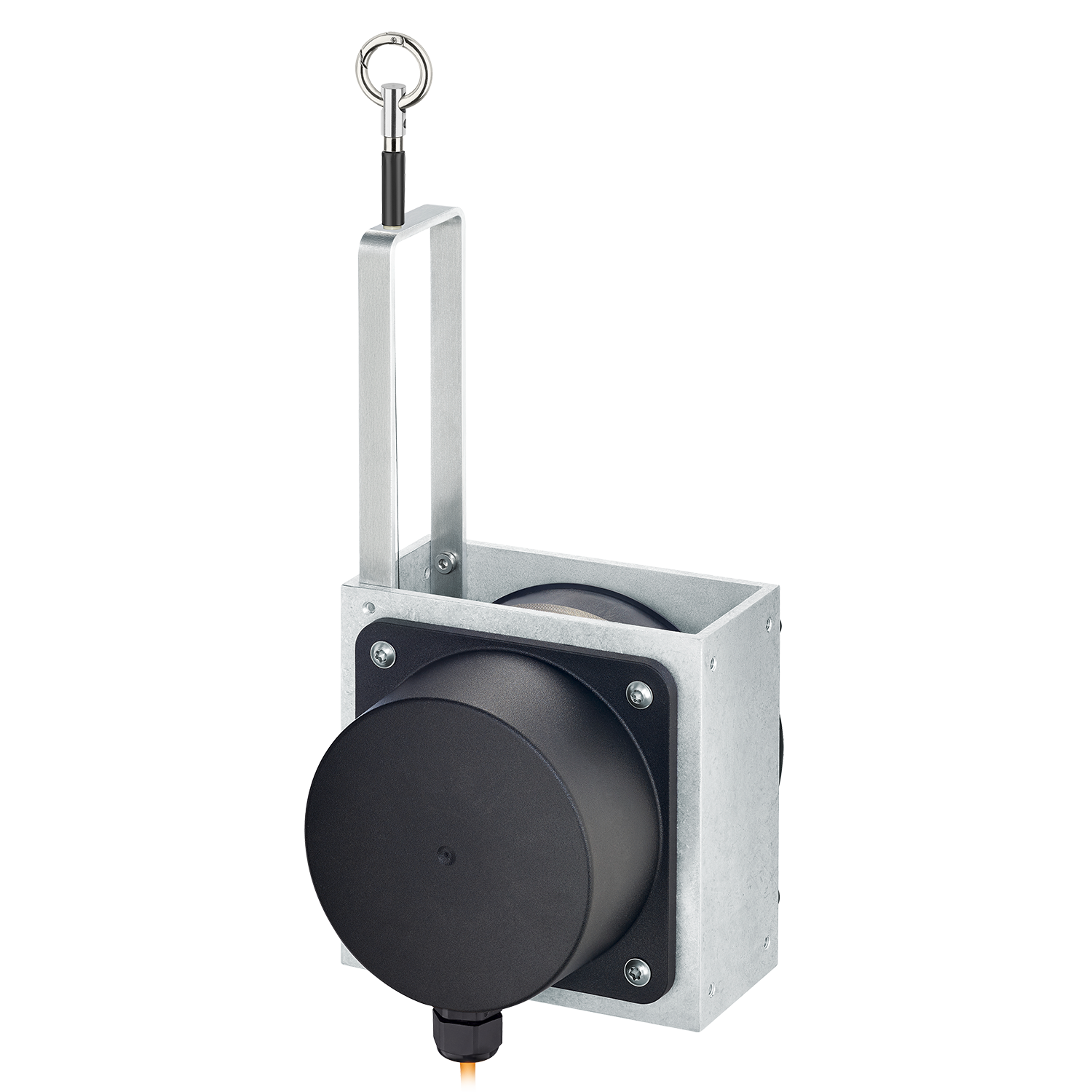

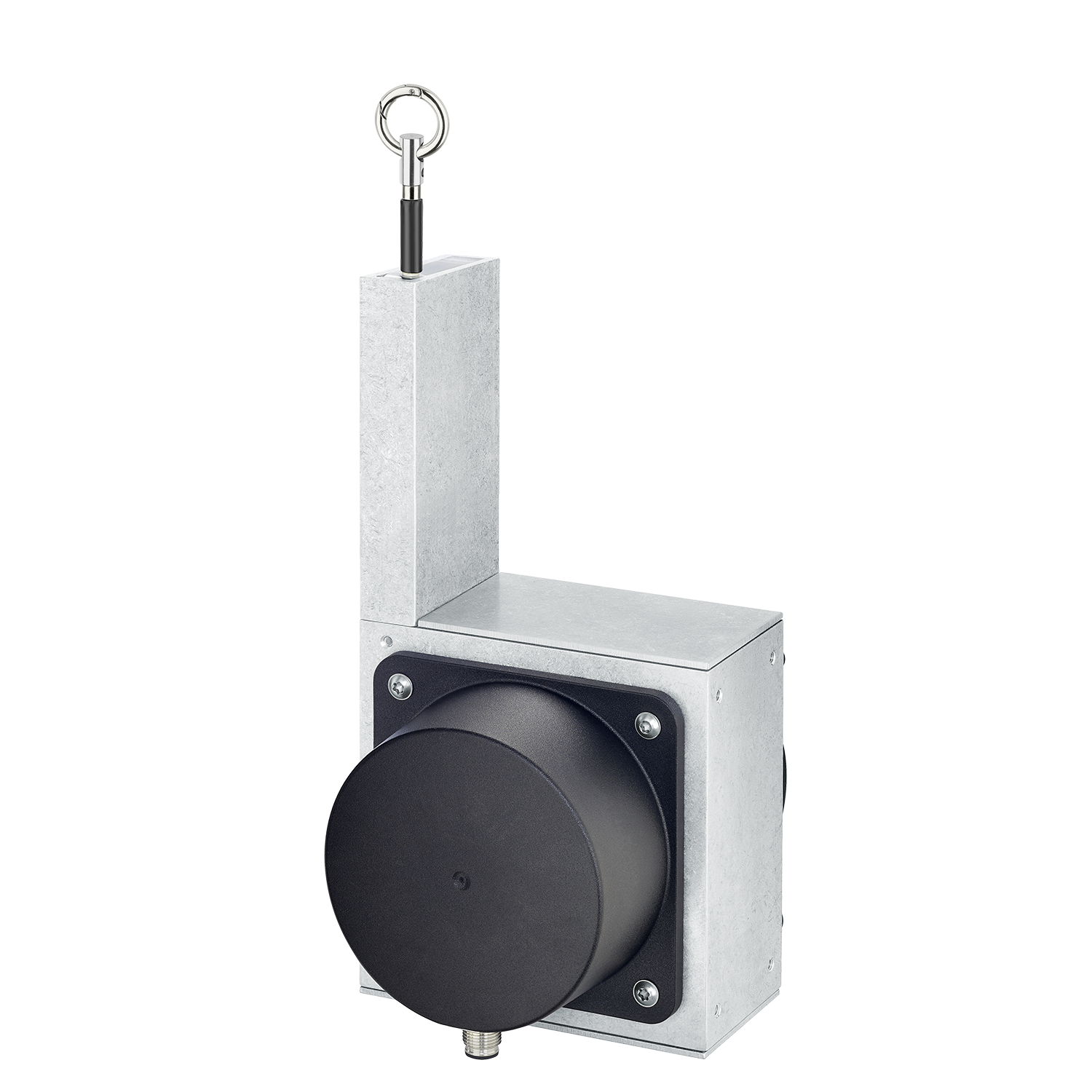

  • Unterschiedliche Bauweisen: offenes, geschlossenes Gehäuse oder Gehäuse mit Lochblechabdeckung.
Datenblatt

D120

PDF ∼ 1,1 MB | 09.2022
DE
EN
FR
Installationsanleitung

Sicherheitshinweis Seilzuggeber

Mehrsprachig: Deutsch, Englisch, Französisch, Italienisch
PDF ∼ 160,6 KB | 09.2022

Handbuch

C60 / D120

PDF ∼ 389,3 KB | 09.2022
DE
EN
FR

D120

PDF ∼ 382,3 KB | 09.2022
DE
EN
FR
Sicherheitskennwerte

D120 MTTFd

Mehrsprachig: Deutsch, Englisch
PDF ∼ 186,3 KB | 09.2022

Konformitätserklärung

C60 / D120 CE

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 347,9 KB | 09.2022

Gerätedatei

C60 / D120

ZIP ∼ 2,6 KB | 09.2022

M-CAD / STEP

D120

ZIP ∼ 11,5 MB | 09.2022

Broschüren

Lösungen für die Mobile Automation

PDF ∼ 2,2 MB | 08.2022
DE
EN
FR
Flyer

Portfolioübersicht Seilzuggeber

Mehrsprachig: Deutsch, Englisch
PDF ∼ 221,1 KB | 11.2019

Zubehör

Umlenkrolle

Umlenkrolle

Dank Umlenkrollen können lineare Bewegungen auch um Hindernisse umgeleitet werden. Dies erhöht nicht nur die Flexibilität, sondern kann auch Montagetoleranzen ausgleichen. Außerdem können Umlenkrollen als Schmutzabstreifer und Eisbrecher fungieren.

Technische Daten:
  • Montagewinkel (Aluminium eloxiert)
  • Umlenkrolle (Kunststoff POM)
  • Kugellager (Type 696-2R5)
Lieferumfang:
  • 2 x Senkschrauben für die seitliche Befestigung
  • 2 x Inbus-Schrauben für die Befestigung auf einer ebenen Fläche
8.0000.7000.0045
M-CAD / STEP
8.0000.7000.0045

Kabel und Steckverbinder

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Buchse 8-polig PVC Ø 6,7 mm ± 0,2 mm
8 x 0,25 mm2
05.00.6041.8211.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, 8-polig, A-codiert, Ende offen
DE EN FR

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, 5-polig, A-codiert, Ende offen
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Analog ±10 V
IO-Link
Spannungsversorgung
Buchse 4-polig
05.B8141-0

Datenblatt
M12 Buchse, 4-polig, A-codiert
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Analog ±10 V
IO-Link
Spannungsversorgung
Buchse 4-polig
05.B8241-0

Datenblatt
M12 Buchse, gewinkelt, 4-polig, A-codiert
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Analog ±10 V
TTL / RS422
SinCos
Open Collector
SSI
BiSS
HTL
Buchse 8-polig
05.CMB 8181-0

Datenblatt
M12 Buchse, 8-polig, A-codiert
DE EN FR
