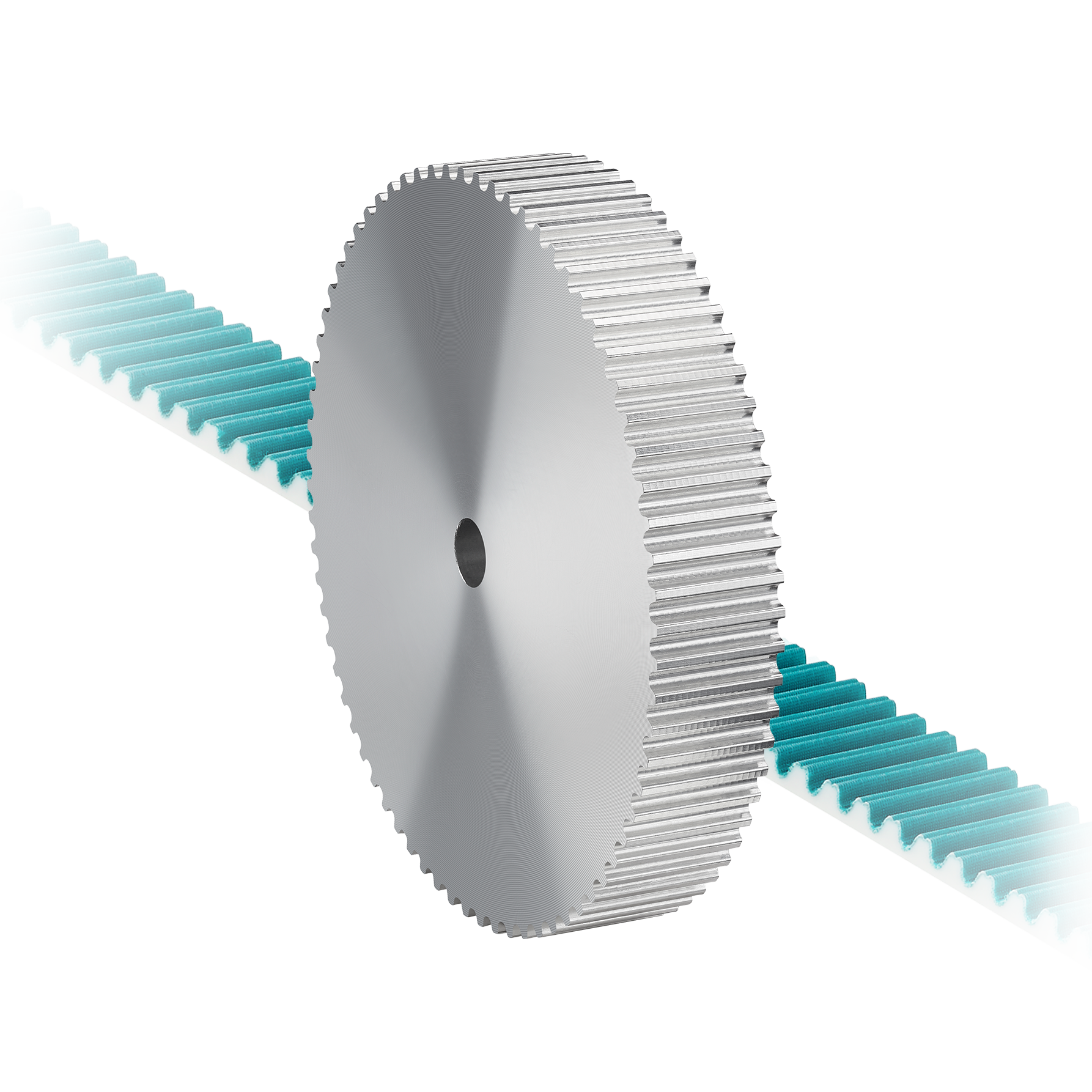

Riemenscheibe mit Zahnriemen
Riemenscheibe mit Zahnriemen

Messradsysteme

Riemenscheibe mit Zahnriemen

  • Einfache Montage
  • Flexibler Drehgeberfederarm
  • Einstellbare Anpresskraft bis 40 N
  • Stahlarmierter Kunststoff-Zahnriemen
Analog 0...10 V
EtherNet/IP
CANopen
EtherCAT
Gegentakt
TTL / RS422
Open Collector
PROFIBUS DP
PROFINET IO
SSI, binär
BiSS

Längenmess-Set – kombinierbar mit inkremental oder absolut Drehgebern.

Limes Kit TB ist ein flexibles Längenmess-Set zur Messung von Positionen und Geschwindigkeiten. Das Gesamtsystem ist einfach zu montieren und gleicht Unebenheiten bzw. Montagetoleranzen innerhalb der Applikation aus.

Das Längenmess-Set ist in zahlreichen Varianten verfügbar und kann auf Ihre spezifischen Applikationsanforderungen angepasst werden. Unser Sendix Drehgeberportfolio bietet zudem für jede Anforderung die passende Schnittstelle. Es können sowohl inkrementale als auch absolute Drehgeber eingesetzt werden.

Mechanisch
Messsystem Messradsysteme
Anschlussarten M12 Steckverbinder axial
Schutzart IP65
Elektrisch
Schnittstellen Analog 0...10 V
Analog 0...5 V
Analog 4...20 mA
EtherNet/IP
CANopen
EtherCAT
Gegentakt
TTL / RS422
Open Collector
PROFIBUS DP
PROFINET IO
SSI, binär
BiSS
Spannungsversorgung 10...30 V DC
Vielseitig
  • Großer Messbereich (Standardmesslänge bis zu 100 m 1)).
  • Linear oder rotativ einsetzbar.
  • Inkrementale oder absolute Messung.
  • Alle gängigen Schnittstellen / Feldbusse.
  • Applikationsspezifische Anpassung des Drehgeberfederarms (einstellbare Anpresskraft).
  • Ausgleich von Applikationstoleranzen.
Robust und Kosteneffizient
  • Einfache Montage.
  • Stahlarmierter Kunststoff-Zahnriemen.
  • Robuste Sendix-Drehgeber.
  • Weiter Temperaturbereich von -25 °C ... +80 °C.
  • Hohe Verfahrgeschwindigkeit von bis zu 5 m/s.


1) Meterware (1 m, 2 m, ... 100 m), Längen >100 m auf Anfrage.

Datenblatt

Riemenscheibe mit Zahnriemen

PDF ∼ 954,8 KB | 08.2022
DE
EN
FR

Zubehör

Seilverlängerung Paraleine

Seilverlängerung Paraleine

Dank Seilverlängerungen kann der eigentliche Messbereich ohne jeglichen Auflösungsverlust genutzt werden. Dafür bieten wir zahlreiche Seilverlängerungen in unserem Portfolio an.

2 m 8.0000.7000.0032

Seilverlängerung Stahl

Seilverlängerung Stahl

Dank Seilverlängerungen kann der eigentliche Messbereich ohne jeglichen Auflösungsverlust genutzt werden. Dafür bieten wir zahlreiche Seilverlängerungen in unserem Portfolio an.

2 m 8.0000.7000.0033
5 m 8.0000.7000.0034
10 m 8.0000.7000.0035

Umlenkrolle

Umlenkrolle

Dank Umlenkrollen können lineare Bewegungen auch um Hindernisse umgeleitet werden. Dies erhöht nicht nur die Flexibilität, sondern kann auch Montagetoleranzen ausgleichen. Außerdem können Umlenkrollen als Schmutzabstreifer und Eisbrecher fungieren.

Technische Daten:
  • Montagewinkel (Aluminium eloxiert)
  • Umlenkrolle (Kunststoff POM)
  • Kugellager (Type 696-2R5)
Lieferumfang:
  • 2 x Senkschrauben für die seitliche Befestigung
  • 2 x Inbus-Schrauben für die Befestigung auf einer ebenen Fläche
8.0000.7000.0045
M-CAD / STEP
8.0000.7000.0045

Kabel und Steckverbinder

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

CANopen
CANopen-Lift
SAE J1939
Modbus
Spannungsversorgung
Buchse 5-polig PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Datenblatt
M12 Kabelsatz, PVC, Buchse, 5-polig, A-codiert, Ende offen
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Analog ±10 V
IO-Link
Spannungsversorgung
Buchse 4-polig
05.B8141-0

Datenblatt
M12 Buchse, 4-polig, A-codiert
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Analog ±10 V
IO-Link
Spannungsversorgung
Buchse 4-polig
05.B8241-0

Datenblatt
M12 Buchse, gewinkelt, 4-polig, A-codiert
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Analog ±10 V
IO-Link
Spannungsversorgung
Stift 4-polig
05.BS8141-0

Datenblatt
M12 Stift, 4-polig, A-codiert
DE EN FR
