Drehgeber Absolut Multiturn

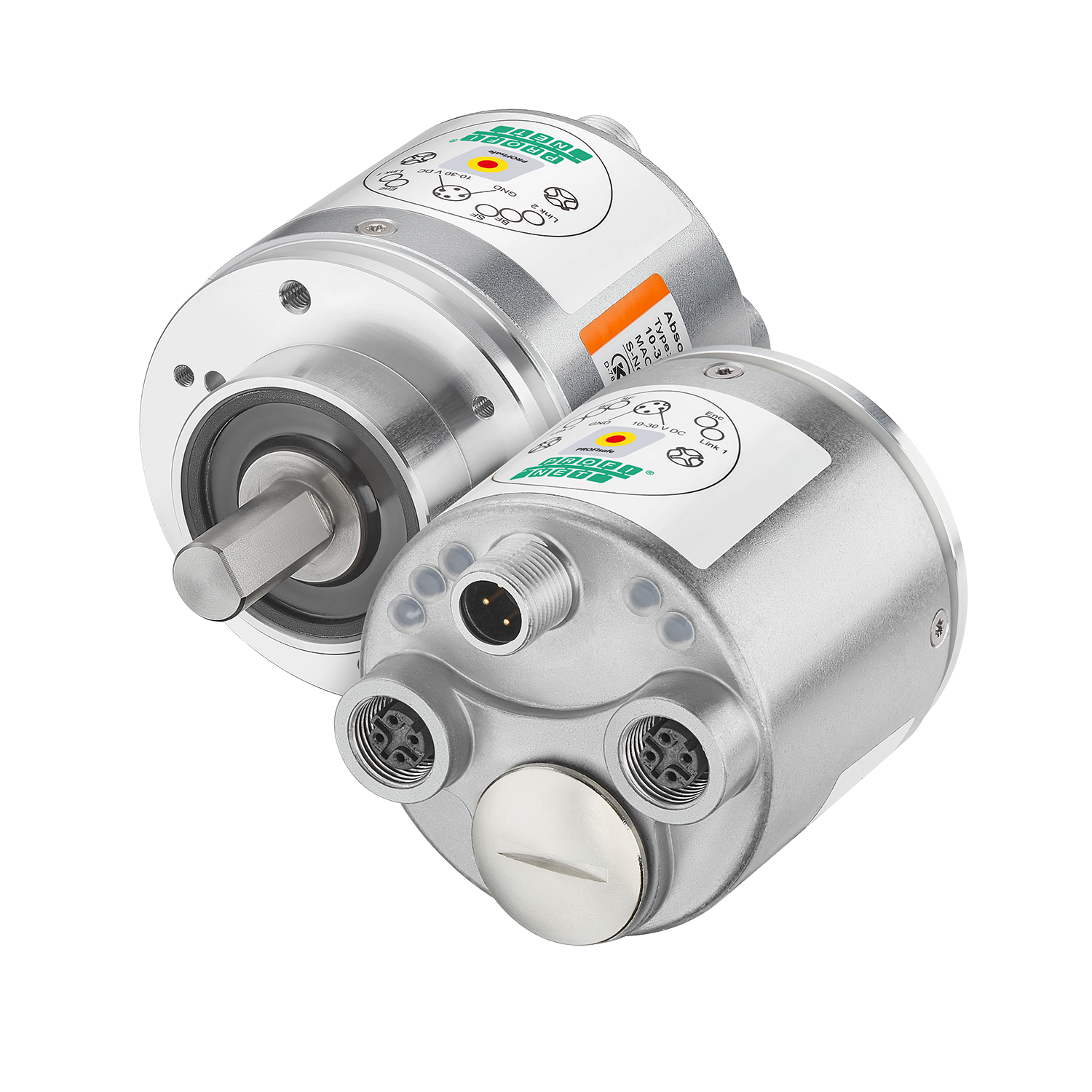

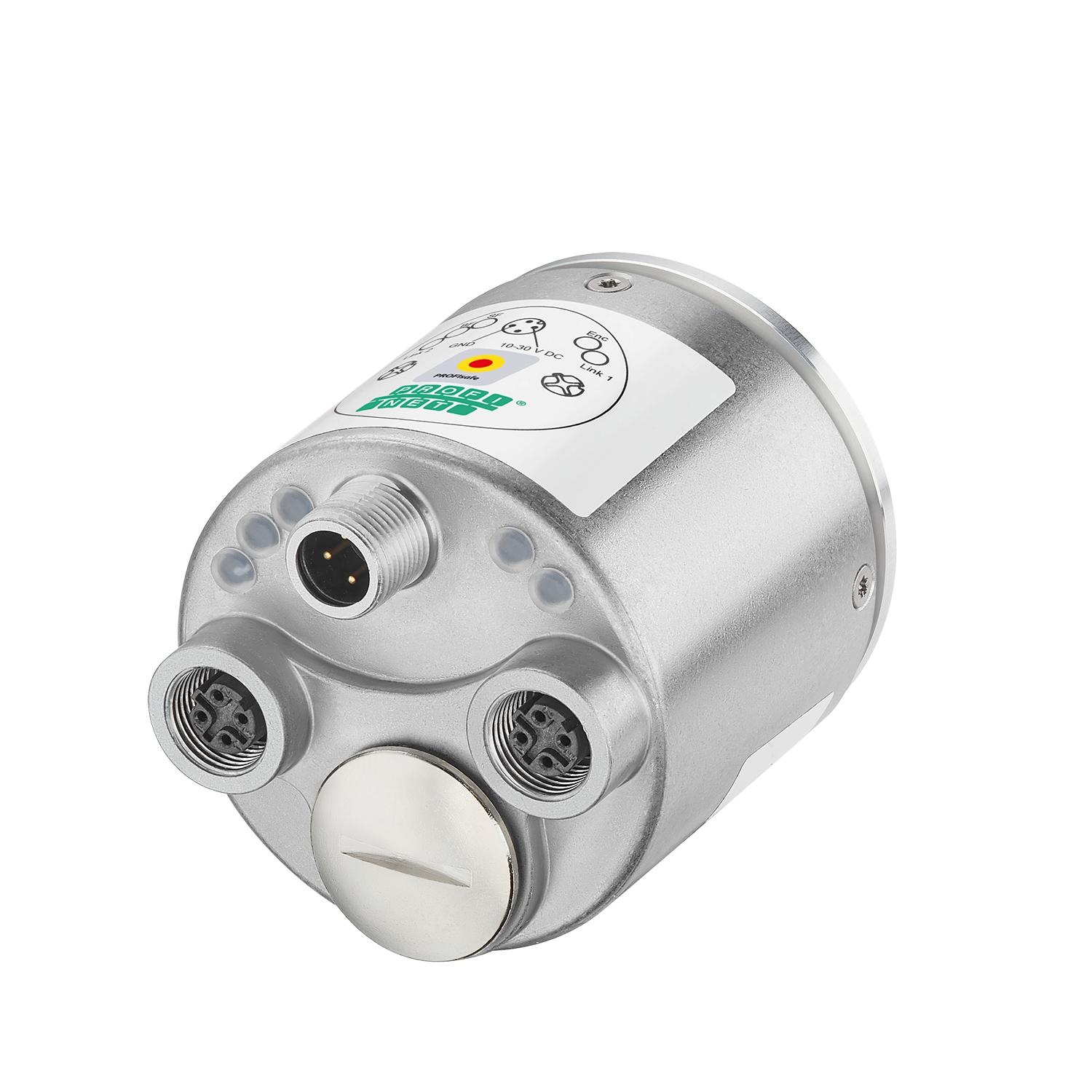

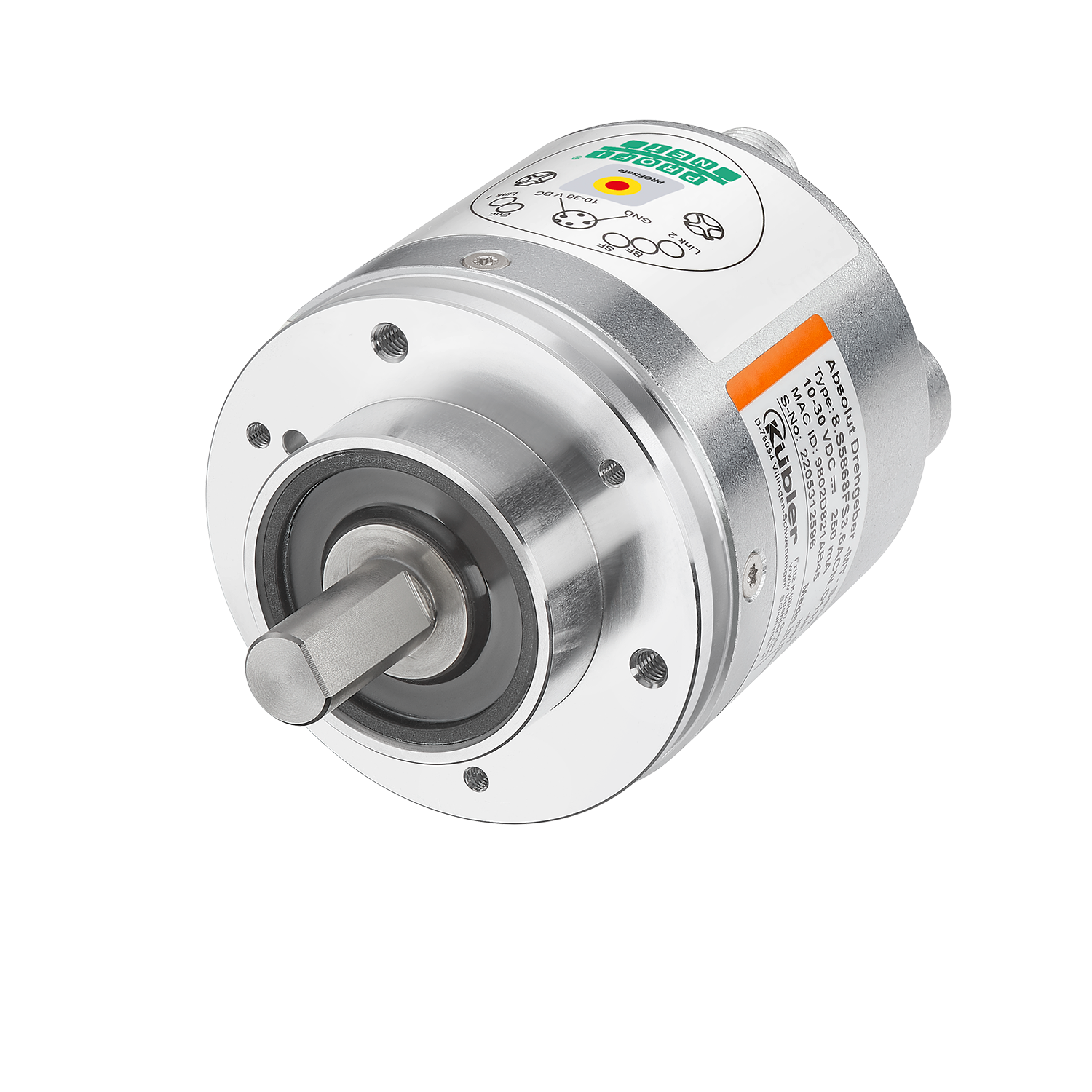

Sendix S5868FS3
|
|
Für Safety Anwendungen – Sendix S58 PROFIsafe Drehgeber
Die optischen absoluten Sendix S58 PROFIsafe Drehgeber basieren auf der neuen Kübler Industrial Ethernet Drehgeber-Plattform und sind daher heute schon für zukünftige Industrie 4.0 Konzepte ausgelegt.Ein Beispiel dafür ist der integrierte Webserver: Features oder Anpassungen können jederzeit schnell und einfach eingespielt werden.
Als zertifizierte SIL3 / PLe Drehgeber mit redundantem Aufbau und PROFINET Schnittstelle unterstützen sie das PROFIsafe Profil und sind für Safety Anwendungen prädestiniert.
| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
10 mm Welle, mit Fläche 12 mm Welle, mit Fläche 3/8 " Welle, mit Fläche 10 mm Welle, mit Passfeder 3/8 " Welle, mit Passfeder 12 mm Welle, mit Passfeder |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Quadratflansch Ø 58.00 mm ❏ 63,50 mm |
| Arbeitstemperatur | -40 °C ... +80 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
M12 Steckverbinder axial |
| Drehzahl max. |
9.000 min-1 |
| Gewicht | 450 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
24 Bit Singleturn 12 Bit Multiturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
PROFIsafe PROFINET IO |
| Optionen | |
|---|---|
| auf Anfrage |
|
Zuverlässig und sicher
- Robust
- Robuster Lageraufbau im Safety-Lock™ Design für Widerstandsfähigkeit gegen Vibrationen und Installationsfehler.
- Hohe Auflösung
- Singleturn 15 bit (safe) oder 24 bit (non safe).
- Multiturn 12 bit (safe).
- Sicher
- SIL 3, Performance Level Ple, Safety Category Cat. 3.
- Voll redundante Multiturn-Information durch redundantes
- Multiturn-Getriebe.
- Übertragung über Safety Telegramme 36/37, nach BP und XP.
- 100 % zukunftssicher
- Features und Anpassungen schnell und einfach durch integrierten Webserver einspielen.
- Cyber Security Update in Vorbereitung / Hohe Anlagenverfügbarkeit, Schutz vor Missbrauch (gem. IEC 62443).
- PROFINET IO, RT, IRT ermöglicht die Einbindung in Anwendungen mit verschiedenen Performance-Anforderungen.
- Durch Unterstützung des Isochronous Mode implementierbar in Netzwerke für harte Echtzeitanforderungen mit Taktzyklen bis zu 500 μs.
- PROFINET v2.4.1, Encoderprofil V 4.2, PROFIsafe Profil v2.6.1, PROFIdrive Profil v4.2
- Ideal bei hochsynchronen Anwendungen, wie z. B. Achssynchronisierung.
- Interoperabilität zwischen verschiedensten Steuerungs- und Antriebsherstellern durch PROFIdrive Profil.
- Integrierter Webserver für Firmwareupdate.
| Software | ||
|---|---|---|
|
Sendix S58x8 FS3 PROFIsafe TCI Tool ZIP ∼ 15,4 MB | 02.2024 |
|
|
|
PRONETA - PROFINET Network Analyzer Tool |
Website |
| Produkt Zertifikate | ||
|---|---|---|
|
Encoder UL USA PDF ∼ 78,2 KB | 11.2019 |
EN |
|
|
Encoder UL Canada PDF ∼ 79,9 KB | 11.2019 |
EN |
|
|
Sendix F58xx PROFINET IO PDF ∼ 121,8 KB | 02.2024 |
EN |
|
|
Sendix S58xx_FS3 PROFIdrive PDF ∼ 75,3 KB | 12.2022 |
EN |
|
|
Sendix S58x8FS3 PROFIsafe (TÜV) PDF ∼ 664,6 KB | 12.2022 |
|
|
|
Salzspruehnebeltest Herstellererklaerung PDF ∼ 39,6 KB | 05.2023 |
DE EN |
|
|
S58x8 FS3 PROFIsafe PNO PDF ∼ 73,8 KB | 12.2022 |
EN |
| YouTube Video | ||
|---|---|---|
|
Integration of an S58x8FS3 PROFIsafe Encoder in TIA Portal |
Website |
Zubehör
Balgkupplungen (FS) ø 25 mm Mit Passfedernut
Balgkupplungen dienen der spielarmen Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht.Die Balgkupplungen (FS) dienen der sicheren Verbindung von Applikation und Sendix SIL Drehgebern.
Die sicherheitsgerichtete Balgkupplung besitzt neben dem Metallbalg innenliegende Klauen, die beim Versagen der Balgverbindung die Mitnahme des Drehgebers gewährleisten.
Varianten – für Wellendurchmesser d1/d2 in mm
10/10 – 10/12
| 8.0000.15FS.XXXX |
Flanschadapter, quadratisch
Für Wellendrehgeber mit Klemmflansch ø 50 … 58 mmLieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 4 Schrauben
| 58,0 mm x 4 mm | 8.0010.2100.0000 |
| 63,5 mm x 3 mm | 8.0010.2120.0000 |
| 70,0 mm x 10 mm | 8.0010.2600.0000 |
| 80,0 mm x 4 mm | 8.0010.2800.0000 |
Flanschadapter Ø 115 mm, Euroflansch
Für Wellendrehgeber mit Flansch ø 50 … 58 mmLieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 6 Schrauben
| Drehgeber 580x/5000 | 8.0010.2160.0000 |
Flanschadapter ø 58,0 mm
Für Wellendrehgeber mit Flansch ø 50 … 58 mmAdapter zur Umwandlung eines Klemmflansch in einen Synchroflansch.
Lieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 3 Schrauben
| 8.0010.2180.0000 |
Flanschadapter Ø 65 mm
Für Wellendrehgeber mit Flansch ø 50 … 58 mmMit diesem Flanschadapter können Kübler-Drehgeber der Baugröße 58 mm Fremdfabrikate der Baugröße 65 mm ersetzen.
Lieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 3 Schrauben
| 8.0010.2230.0000 |
Flanschadapter Ø 90 mm
Für Wellendrehgeber mit Flansch ø 50 … 58 mmAdapter zur Umwandlung eines Klemmflansch in einen Synchroflansch. Mechanisch kompatibel zu Drehgeber Typ 9000.
Lieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 6 Schrauben
| 8.0010.2270.0000 |
