Drehgeber Inkremental

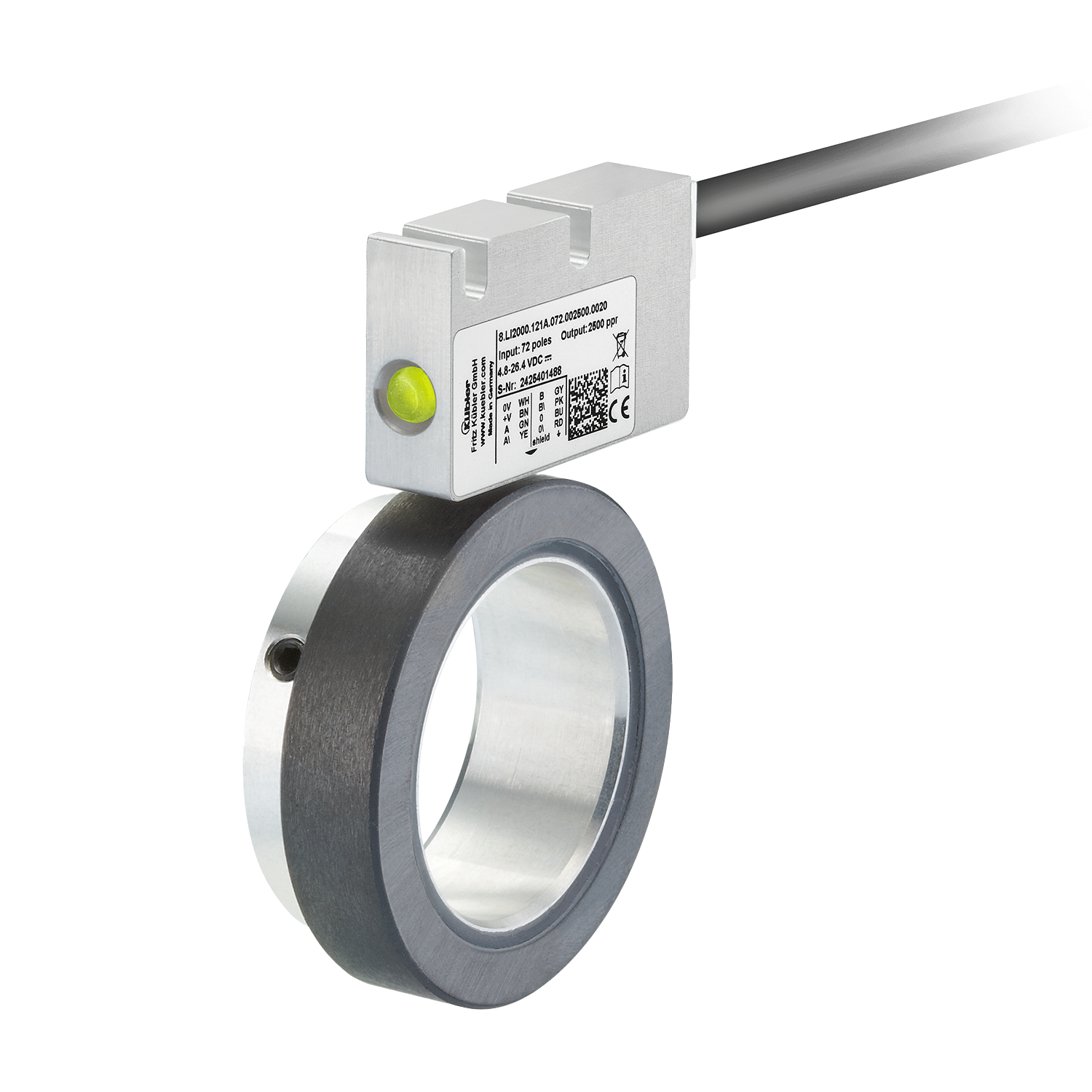

RIM200
|
|
Lagerlose Drehgeber für maximale Flexibilität.
Mit einem neuen Technologie-Ansatz, basierend auf einer digitalen Signalverarbeitung und unabhängig von bisherigen ASIC-Lösungen, erweitert Kübler das Einsatzspektrum für lagerlose Drehgeber. Im Zusammenspiel mit den verfügbaren Magnetringen wird eine bestmögliche Genauigkeit erreicht. Einflüsse durch individuellen Einbau und Temperaturunterschiede im Betrieb werden automatisch im Sensorkopf kompensiert. Dies erleichtert die Integration in die Anwendungen und macht das Gesamtsystem noch leistungsfähiger.| Mechanisch | |
|---|---|
| Wellenart |
8 mm Hohlwelle, durchgehend 10 mm Hohlwelle, durchgehend 12 mm Hohlwelle, durchgehend 15 mm Hohlwelle, durchgehend 18 mm Hohlwelle, durchgehend 20 mm Hohlwelle, durchgehend 25 mm Hohlwelle, durchgehend 30 mm Hohlwelle, durchgehend 45 mm Hohlwelle, durchgehend 76 mm Hohlwelle, durchgehend 180 mm Hohlwelle, durchgehend 5/8 " Hohlwelle, durchgehend 1 " Hohlwelle, durchgehend 1 1/8 " Hohlwelle, durchgehend |
| Arbeitstemperatur | -20 °C ... +80 °C |
| Schutzart |
IP67 IP68 IP69k |
| Anschlussarten |
Kabel radial |
| Drehzahl max. |
12.000 min-1 |
| Elektrisch | |
|---|---|
| Abtastung | magnetisch |
| Auflösung max. |
999.999 ppr Inkremental |
| Spannungsversorgung |
4,8...26 V DC |
| Schnittstellen |
Gegentakt TTL / RS422 |
Hohe Flexibilität
- Frei wählbare Auflösung bis 999 999 ppr unabhängig vom Magnetringdurchmesser.
- Sowohl auf 2 mm als auch auf 5 mm Pollänge basierende Systeme verfügbar. Dies ermöglicht die Auswahl zwischen größerer Betriebs- und Montagetoleranzen oder dem Focus auf bestmögliche Performance.
- Viele Varianten an Magnetring- und Bohrungsdurchmessern.
- Eine aktive Offset-, Phasen- und Amplitudenregelung optimiert den Sensor automatisch auf die aktuelle Betriebssituation. Einflüsse durch individuellen Einbau und Temperaturunterschiede im Betrieb werden automatisch im Sensorkopf kompensiert.
- Einsatz mit geringem Einbauraum.
- Montagetoleranz zwischen Magnetring und Sensorkopf werden durch die Elektronik kompensiert.
- Einfache Justierung durch Befestigung über Langlöcher.
- Funktionsanzeige durch LED.
- Berührungsloses und verschleißfreies Messsystem für lange Lebensdauer.
- Hohe Schock- und Vibrationsfestigkeit.
- Stabiles Gehäuse mit Schutzart IP67, optional: Sondergehäuse für hohe Resistenz gegen Kondensation (IP68 / IP69k, Resistenz gegen zyklische Feuchte gem. EN 60068-3-38 sowie Feuchte-Wärme gem. EN 60068-3-78).
