Drehgeber Absolut Singleturn

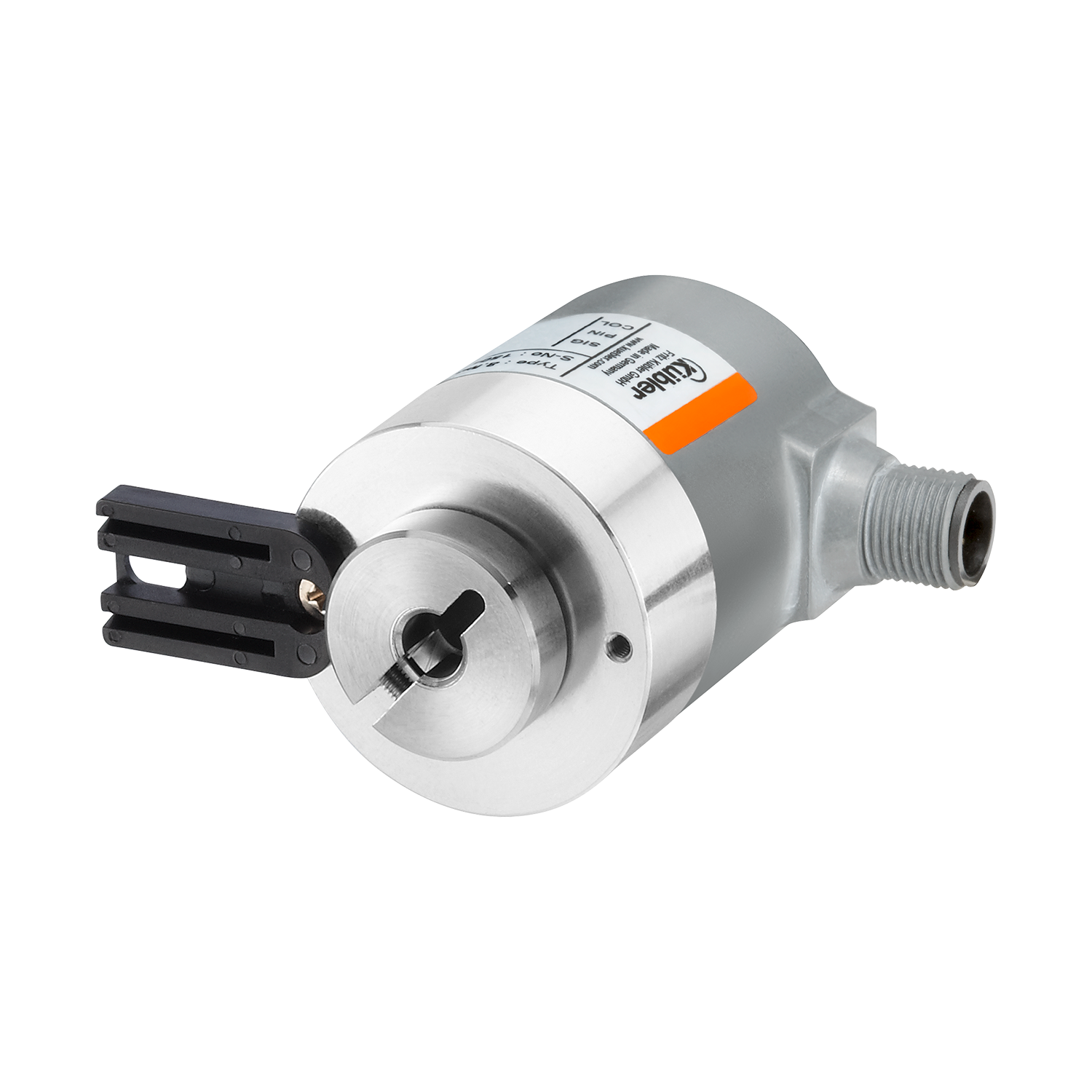

Sendix M3671A
|
|
Magnetischer Singleturn-Drehgeber mit Analog-Schnittstelle.
Die Sendix M3651A und Sendix M3671A Singleturn Drehgeber mit analoger Schnittstelle und magnetischer Sensorik sind aufgrund ihrer vielfältigen Schnittstellen und Messbereiche besonders flexibel einsetzbar.Eine grüne LED als Referenzpunkt und eine rote LED als Fehleranzeige erleichtern sowohl die Installation als auch die Fehlerdiagnose.
| Mechanisch | |
|---|---|
| Baugröße | Ø 36 mm |
| Wellenart |
6 mm Hohlwelle, Sackloch 8 mm Hohlwelle, Sackloch 10 mm Hohlwelle, Sackloch 1/4 " Hohlwelle, Sackloch |
| Flanschart |
Federelement, lang Statorkupplung Ø 36.00 mm |
| Arbeitstemperatur | -40 °C ... +85 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
Kabel axial Kabel radial M12 Steckverbinder axial M12 Steckerverbinder radial |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 210 g |
| Elektrisch | |
|---|---|
| Abtastung | magnetisch |
| Spannungsversorgung |
10...30 V DC 15...30 V DC |
| Schnittstellen |
Analog 0...5 V Analog 0...10 V Analog 4...20 mA |
Zuverlässig und unempfindlich
- Robuster Lageraufbau im Safety-Lock™ Design für Widerstandsfähigkeit gegen Vibrationen und Installationsfehler.
- Reduzierte Anzahl Bauelemente sorgt für Unempfindlichkeit.
- IP67 Schutz und weiter Temperaturbereich von -40 °C bis +85 °C.
- Stromausgang 4 ... 20 mA.
- Spannungsausgang 0 ... 10 V bzw. 0 ... 5 V.
- Verschiedene Messbereiche.
-
Set-Eingang für einfache Inbetriebnahme.
Zubehör
Statorkupplung, 2-flügelig
Für Hohlwellen-Drehgeber
mit Flansch ø 36 … 37 mm
Befestigungsradius 23 mm
Zur frontseitigen Befestigung am Drehgeberflansch. Für Applikationen mit Axial- und Radialspiel bei hoher Dynamik.
Lieferumfang
- Statorkupplung (Edelstahl)
- 2 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 2 Schrauben
| 8.0010.4C00.0000 |
Federelement, kurz
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 16 … 27 mm
Für Applikationen mit begrenztem Axialspiel bei niedriger Dynamik und begrenztem Einbauraum.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4H00.0000 |
Federelement, lang
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 30,7 … 36,7 mm
Für Applikationen mit hohem Axialspiel, bei niedriger Dynamik.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4I00.0000 |
