Drehgeber Absolut Singleturn

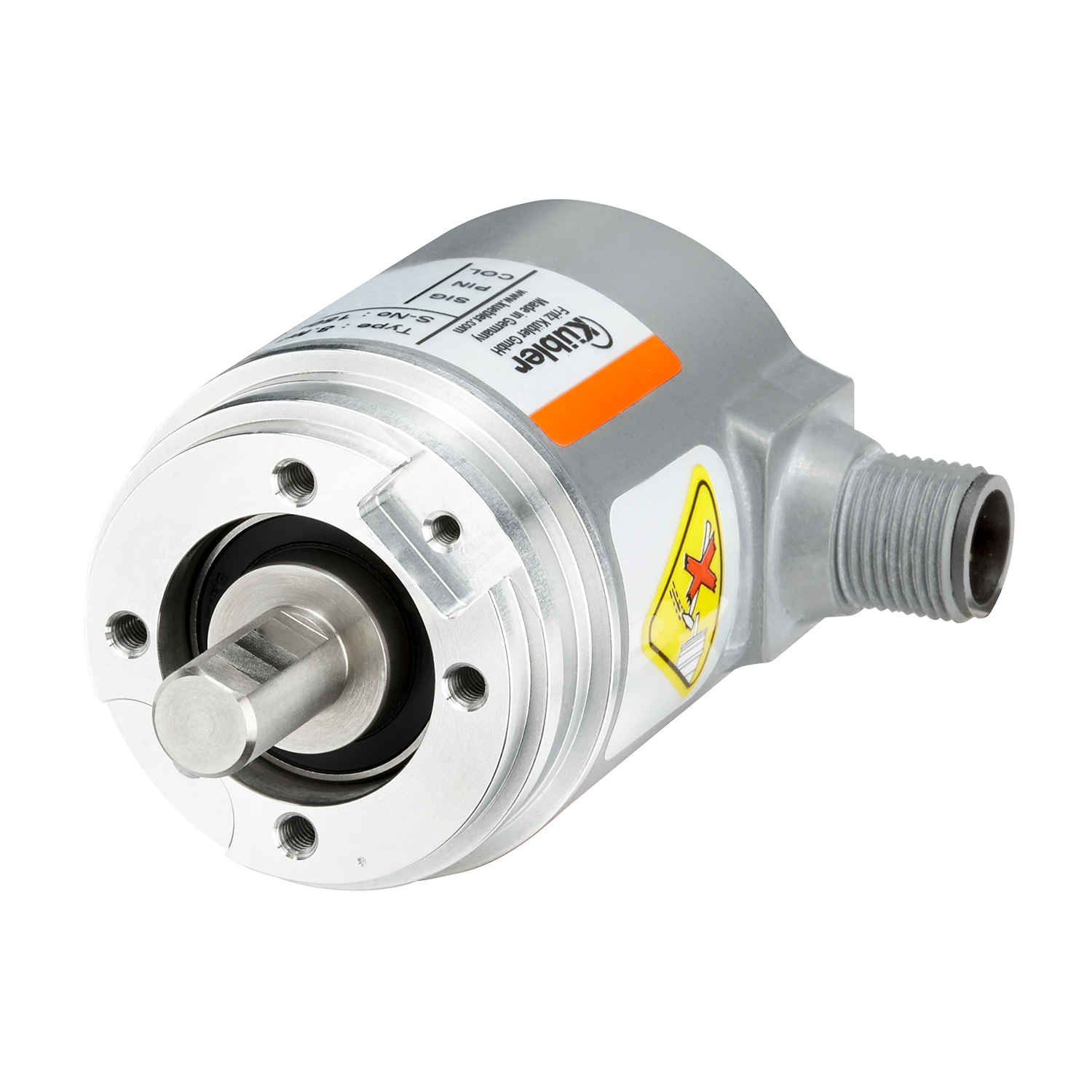

Sendix M3658A
|
|
Für die mobile Automation: Magnetischer Singleturn-Drehgeber mit SAE J1939-Schnittstelle.
Die absoluten Sendix Drehgeber M3658A und M3678A mit SAE J1939 Schnittstelle unterstützen alle gängigen Anforderungen des Spezialprotokolls für Nutzfahrzeuge und leisten einen wesentlichen Beitrag zur umfassenden Systemdiagnose oder zur schnellen Fehlerlokalisierung.Die Geber lassen sich ohne Schaltereinstellung schnell und fehlerlos in Betrieb nehmen; die Adressvergabe erfolgt automatisch durch Address Claiming (ACL).
| Mechanisch | |
|---|---|
| Baugröße | Ø 36 mm |
| Wellenart |
6 mm Welle, mit Fläche 8 mm Welle, mit Fläche 10 mm Welle, mit Fläche 1/4 " Welle, mit Fläche |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Ø 36.00 mm |
| Arbeitstemperatur | -40 °C ... +85 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
Kabel axial Kabel radial M12 Steckverbinder axial M12 Steckerverbinder radial |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 210 g |
| Elektrisch | |
|---|---|
| Abtastung | magnetisch |
| Auflösung max. |
14 Bit Singleturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
SAE J1939 |
Zuverlässig und unempfindlich
- Robuster Lageraufbau im Safety-Lock™ Design für Widerstandsfähigkeit gegen Vibrationen und Installationsfehler.
- Reduzierte Anzahl Bauelemente sorgt für Unempfindlichkeit.
- IP67 Schutz und weiter Temperaturbereich von -40 °C bis +85 °C.
- Aktuellste Feldbusperformance in der Anwendung: SAE J1939 mit CAN-Highspeed nach ISO 11898.
- Schnelles Erkennen des Betriebszustands durch zweifarbige LED.
- Schnelle und fehlerlose Inbetriebnahme ohne Schalter. Einstellbar mit automatischer Adressvergabe (ACL).
Zubehör
Balgkupplung, ø 19 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.XXXX |
