Drehgeber Absolut Singleturn

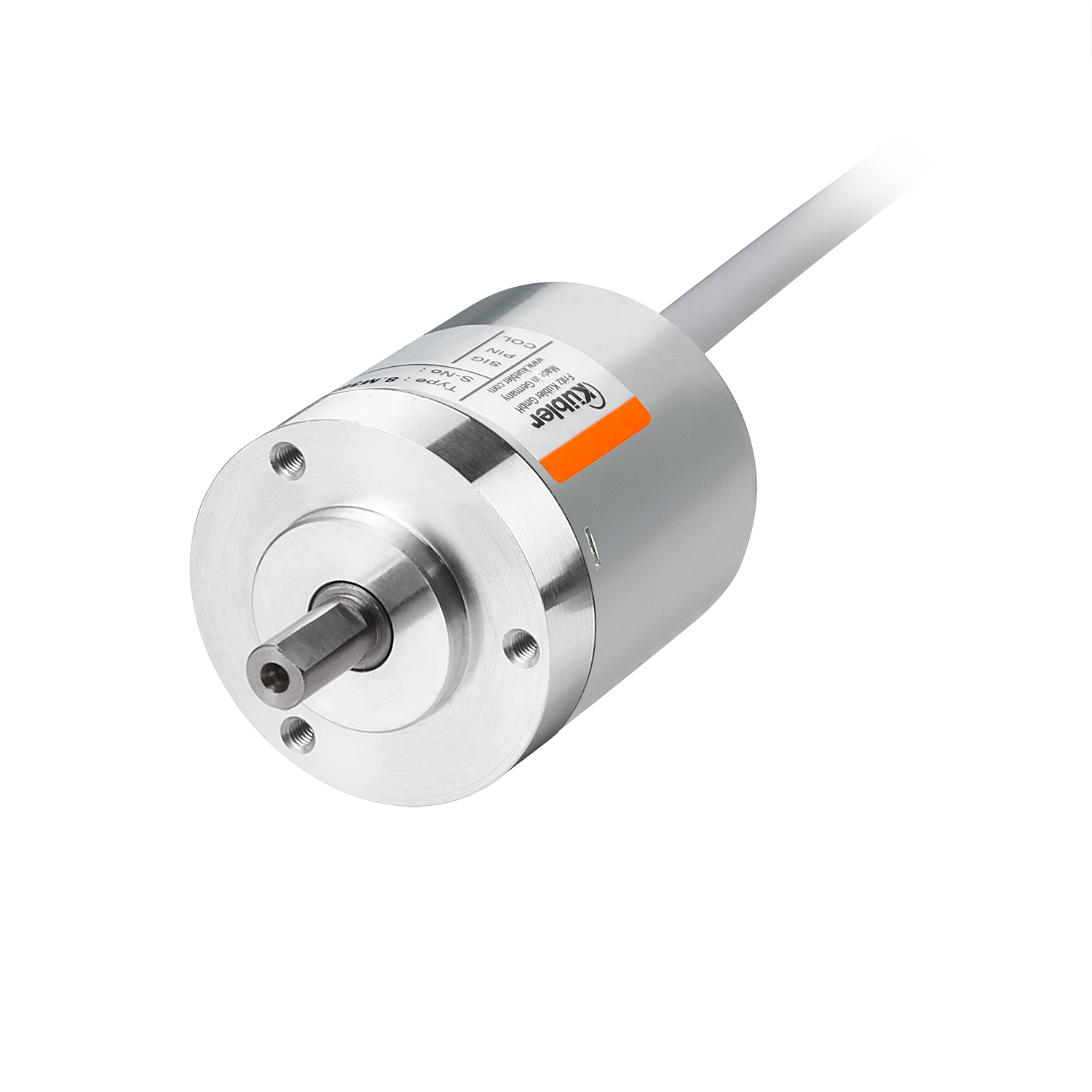

Sendix M3653A
|
|
Magnetischer Singleturn-Drehgeber mit SSI-Schnittstelle.
Der Sendix M36 ist ein magnetischer Singleturn-Drehgeber in kompakter Bauform.Er besticht durch Robustheit, Zuverlässigkeit und Kosteneffizienz.
| Mechanisch | |
|---|---|
| Baugröße | Ø 36 mm |
| Wellenart |
6 mm Welle, mit Fläche 8 mm Welle, mit Fläche 10 mm Welle, mit Fläche 1/4 " Welle, mit Fläche |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Ø 36.00 mm |
| Arbeitstemperatur | -40 °C ... +85 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
Kabel axial Kabel tangential M12 Steckverbinder axial M12 Steckerverbinder radial |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 210 g |
| Elektrisch | |
|---|---|
| Abtastung | magnetisch |
| Auflösung max. |
14 Bit Singleturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
SSI, binär SSI, gray |
Zuverlässig und unempfindlich
- Robuster Lageraufbau im Safety-Lock™ Design für Widerstandsfähigkeit gegen Vibrationen und Installationsfehler.
- Reduzierte Anzahl Bauelemente sorgt für Unempfindlichkeit.
- IP67 Schutz und weiter Temperaturbereich von -40 °C bis +85 °C.
- Winkelmessabweichung ±0,5°.
- Wiederholgenauigkeit ±0,2°.
- Kurze Regelzyklen, Taktfrequenz bei SSI bis 2 MHz.
- Auflösung max. 14 bit.
Zubehör
Balgkupplung, ø 19 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.XXXX |
