Drehgeber Inkremental

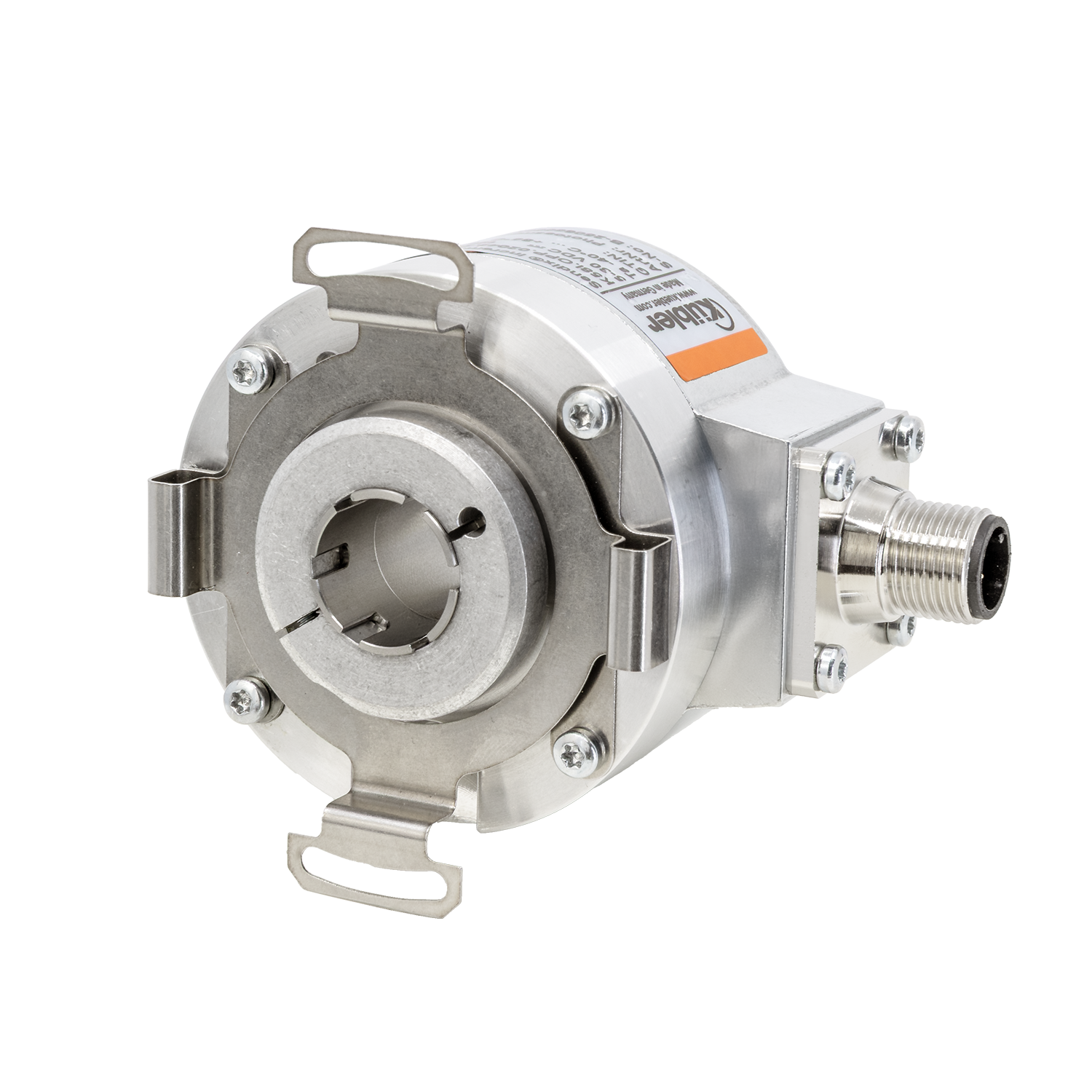

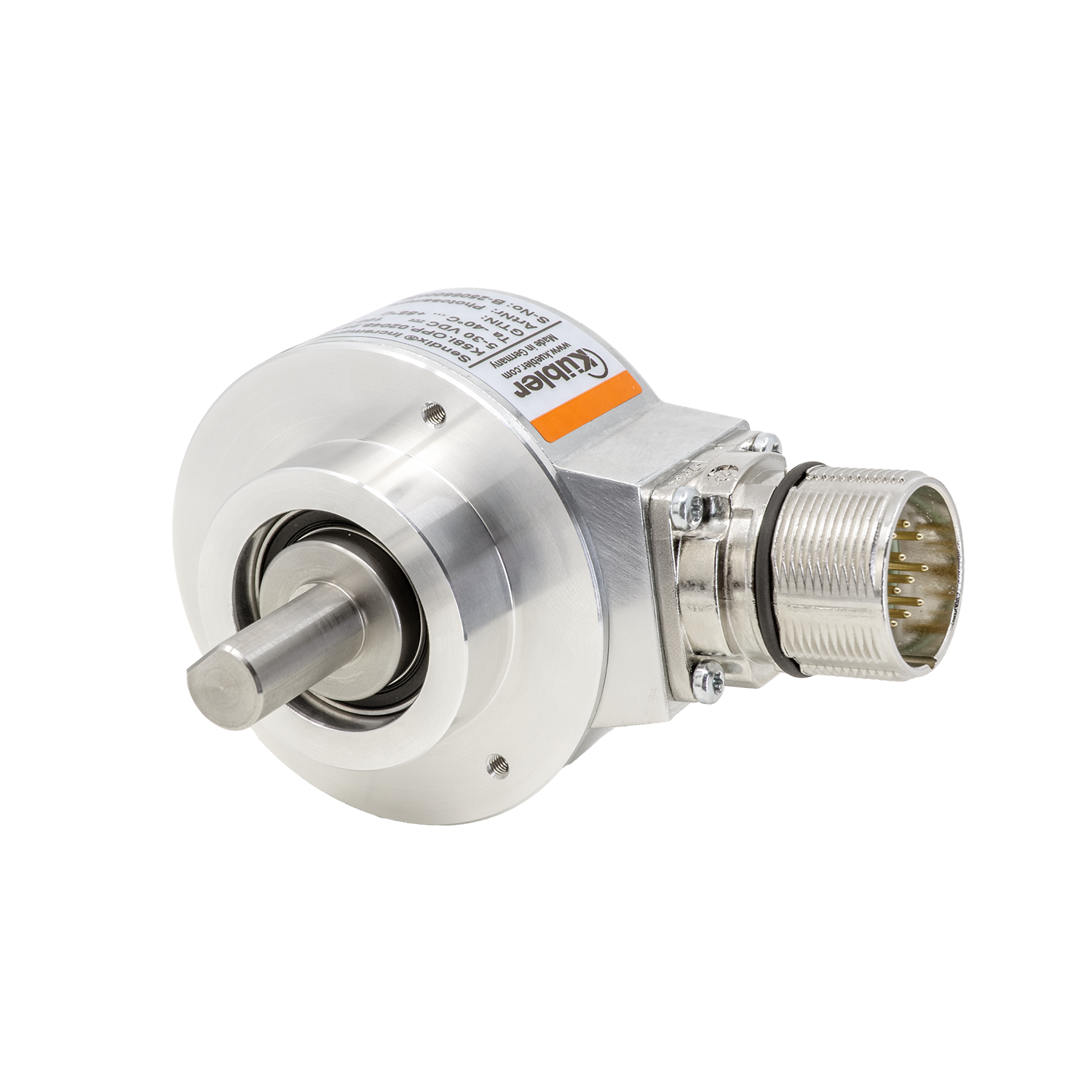

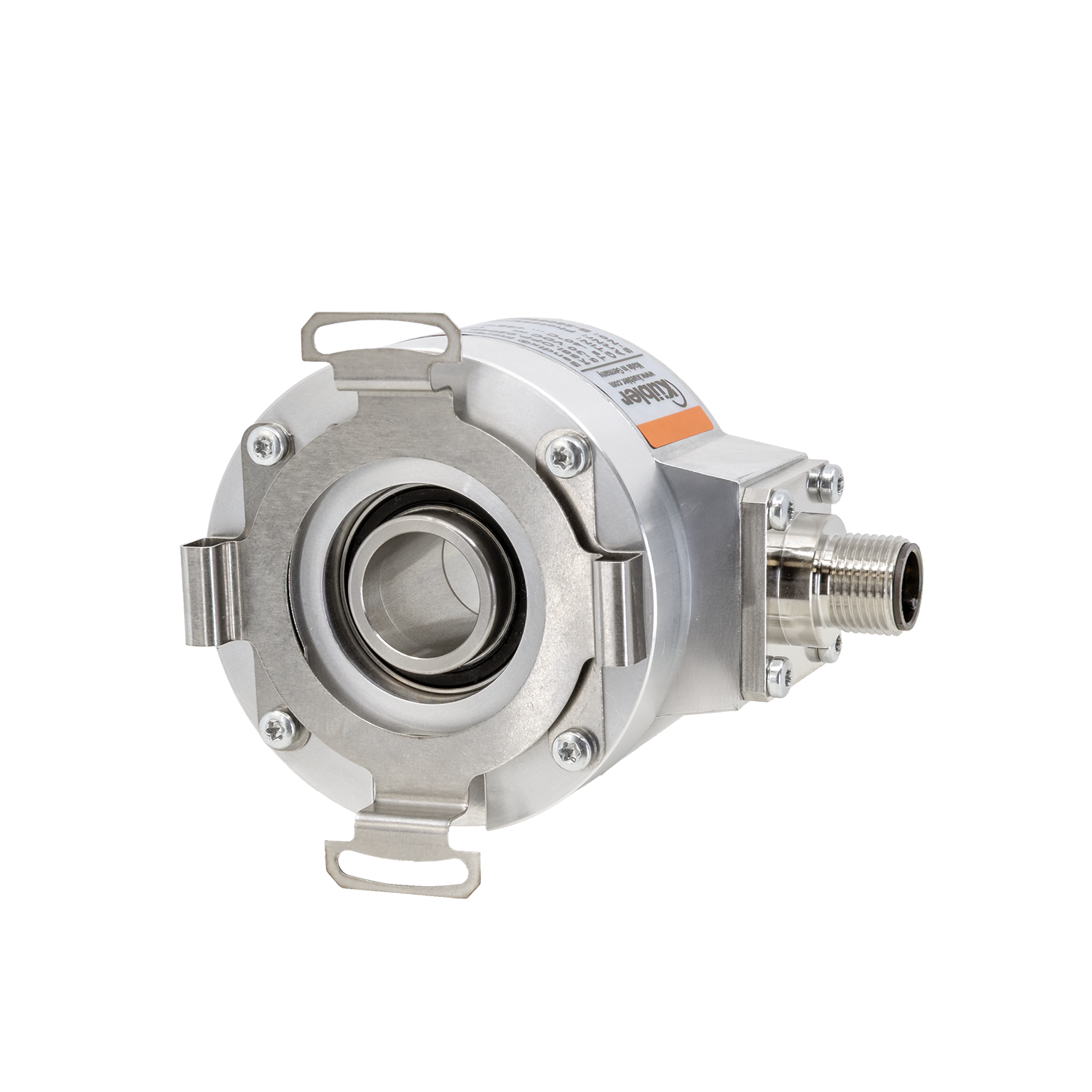

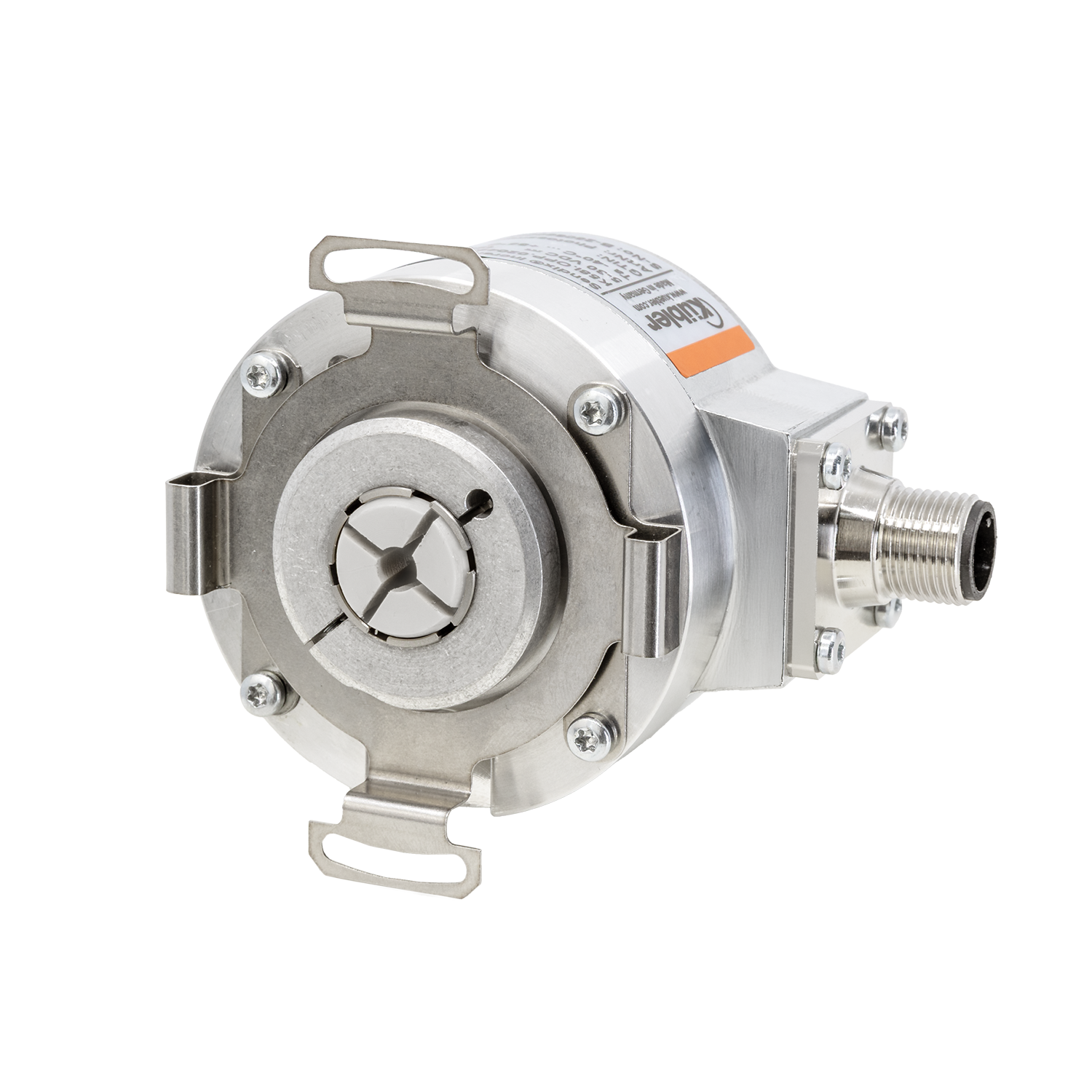

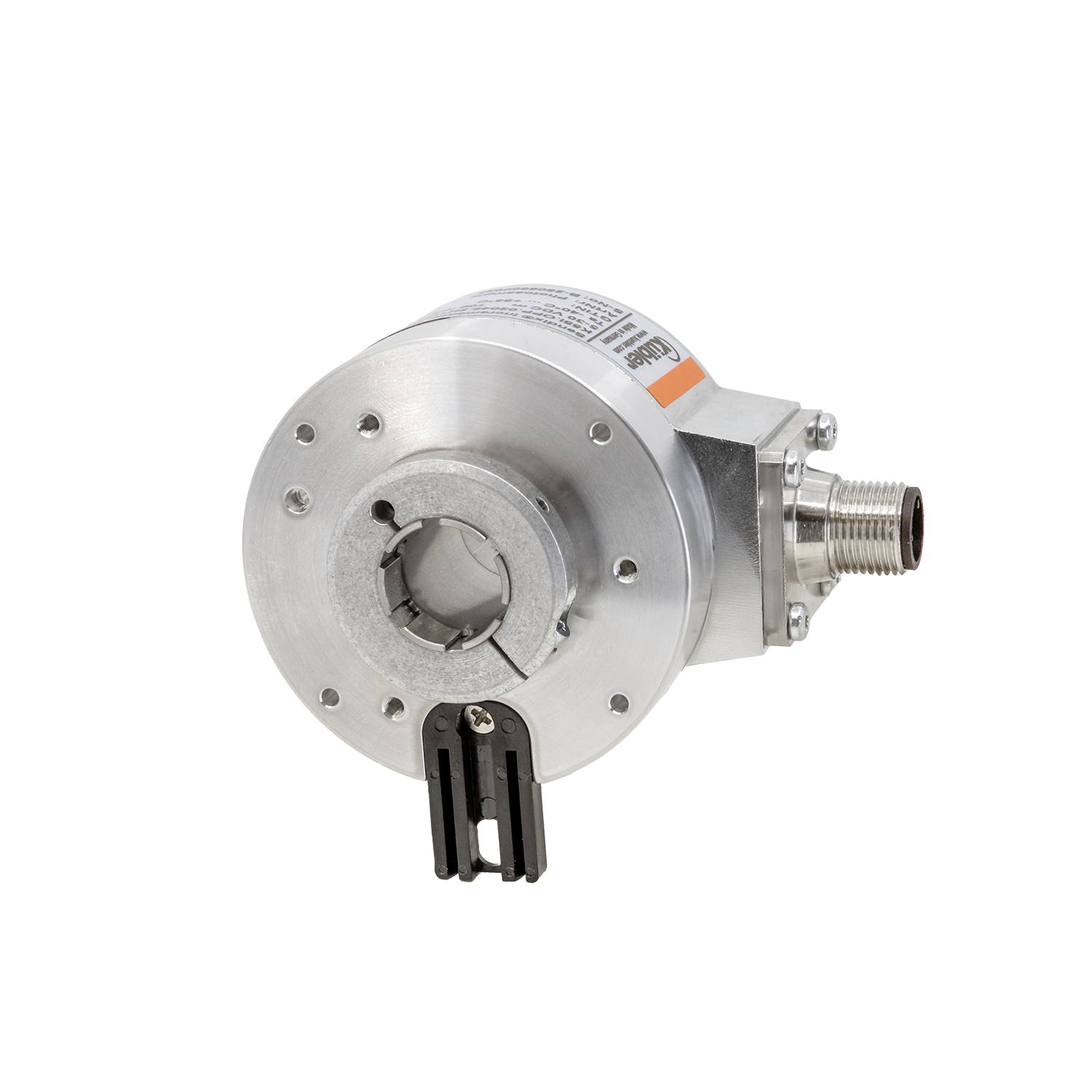

Sendix K58I Performance
|
|
Individuell programmierbar - hochtemperatur, hochauflösend
Der neue Sendix K58 Performance-Line Drehgeber besticht vor allem durch die Möglichkeit der Programmierung unterschiedlicher Parameter wie Auflösung, Zählrichtung oder Nullimpuls. Die Einstellungen können vor oder nach der Installation vorgenommen werden und ermöglichen eine schnelle, direkte Reaktion auf sich ändernde oder neue Anforderungen ohne den Drehgeber gegen einen neuen tauschen zu müssen. Weitere optimierte Eigenschaften sind der höhere Temperaturbereich sowie eine Auflösung bis 36.000 Impulsen pro Umdrehung.| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
6 mm Welle, mit Fläche 8 mm Welle, mit Fläche 10 mm Welle, mit Fläche 12 mm Welle, mit Fläche 1/4 " Welle, mit Fläche 3/8 " Welle, mit Fläche 6 mm Hohlwelle, durchgehend 8 mm Hohlwelle, durchgehend 10 mm Hohlwelle, durchgehend 12 mm Hohlwelle, durchgehend 14 mm Hohlwelle, durchgehend 15 mm Hohlwelle, durchgehend 1/4 " Hohlwelle, durchgehend 3/8 " Hohlwelle, durchgehend 1/2 " Hohlwelle, durchgehend |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Quadratflansch Euroflansch Ø 58.00 mm |
| Arbeitstemperatur | -40 °C ... +110 °C |
| Schutzart |
IP65 IP66 IP67 |
| Anschlussarten |
Kabel radial M23 Steckverbinder axial M23 Steckerverbinder radial M12 Steckverbinder |
| Drehzahl max. |
12.000 min-1 |
| Gewicht | 400 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Spannungsversorgung |
5 V DC 5...30 V DC |
| Schnittstellen |
Gegentakt TTL / RS422 |
| Optionen | |
|---|---|
| auf Anfrage |
|
Drehgeber jederzeit einfach und schnell individuell anpassbar
Individuell konfigurierbare Parameter:
Modernste Sensor-Technologie mit Auflösungen bis 36.000 ppr.
Für härteste Einsatzbedingungen unter vielfältigen äußere Einflüsse
Vorbereitet für den Einsatz mit digitalem Typenschild und digitalem Zwilling für die Überwachung und Wartung von Maschinen sowie für vielfältige Dokumentationsaufgaben. Optimierung von Prozessen und Steigerung der Effizienz.
Individuell konfigurierbare Parameter:
- Impulszahlen bis 36.000 ppr
- HTL oder TTL-Ausgang
- Zählrichtung
- Einstellungen Nullimpuls (Länge, Position, Verknüpfungen)
Modernste Sensor-Technologie mit Auflösungen bis 36.000 ppr.
Für härteste Einsatzbedingungen unter vielfältigen äußere Einflüsse
- Temperaturbereich von -40 °C bis +110 °C
- Schutzart bis maximal IP67
- optimiertes EMV-Abschirmkonzept
- weiterentwickelte Safety-Lock-Technologie
Vorbereitet für den Einsatz mit digitalem Typenschild und digitalem Zwilling für die Überwachung und Wartung von Maschinen sowie für vielfältige Dokumentationsaufgaben. Optimierung von Prozessen und Steigerung der Effizienz.
Zubehör

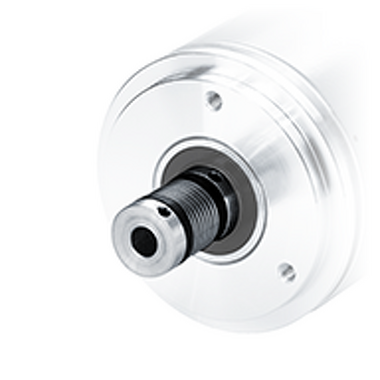

Balgkupplung ø 19 mm für Welle 6 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.0606 |
Balgkupplung ø 19 mm für Welle 10 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.1010 |
Isolier- / Reduziereinsätze für Hohlwellendrehgeber mit ø 15 mm (Kunststoff)
Thermische und elektrische Isolation der Drehgeber (Temperaturbereich -40 °C ... +115 °C). Mit diesen Isoliereinsätzen werden Ströme durch die Drehgeberlager verhindert. Diese können beim Einsatz mit umrichtergesteuerten Drehstrom- oder AC-Vektor-Motoren auftreten und verkürzen dann die Lebensdauer der Drehgeberlager erheblich. Zudem wird der Drehgeber thermisch isoliert, da der Kunststoff die Wärme nicht auf den Drehgeber überträgt.| Innendurchmesser 8 mm | 8.0010.4020.0000 |
| Innendurchmesser 6 mm | 8.0010.4021.0000 |
| Innendurchmesser 1/4" | 8.0010.4022.0000 |
| Innendurchmesser 10 mm | 8.0010.4023.0000 |
| Innendurchmesser 3/8" | 8.0010.4024.0000 |
| Innendurchmesser 12 mm | 8.0010.4025.0000 |
| Innendurchmesser 1/2" | 8.0010.4026.0000 |
Programmiergerät mit Touchdisplay EP1000
Programmiergerät für den PC-unabhängigen Einsatz auch im Feld.| 8.0010.9000.1000 |
