Drehgeber Inkremental

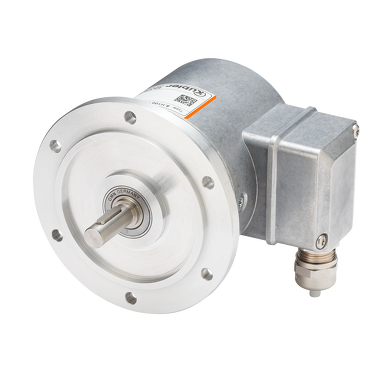

Sendix H100
|
|
Abgekündigtes Produkt
Dieses Produkt wird nicht mehr angeboten. Gerne unterstützen wir Sie bei der Auswahl eines Vergleichsproduktes.
Für Heavy Duty Anwendungen – extrem robuster Drehgeber.
Der Sendix H100 ist ein extrem robuster inkrementaler Drehgeber, der in 3 Varianten realisiert ist – als Drehgeber mit und ohne Drehzahlschalter sowie als doppelter Drehgeber.
Durch den speziellen HD-Safety-LockTM Aufbau ist er bestens geeignet für Anwendungen in der Schwerindustrie wie Stahlwerke und Kräne. Resistente Materialien, weite Temperaturbereiche und eine hohe Schutzart stellen Unempfindlichkeit gegen härteste Umwelteinflüsse sicher. Die innovative Anschlusstechnik ermöglicht eine einfache und schnelle Installation.
| Mechanisch | |
|---|---|
| Baugröße | Ø 115 mm |
| Wellenart |
11 mm Welle, mit Passfeder |
| Flanschart |
Euroflansch Ø 115.00 mm |
| Arbeitstemperatur | -40 °C ... +100 °C |
| Schutzart |
IP66 |
| Anschlussarten |
Klemmkasten |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 1800 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
5.000 ppr Inkremental |
| Spannungsversorgung |
5...30 V DC 10...30 V DC |
| Schnittstellen |
Gegentakt TTL / RS422 |
| Optionen | |
|---|---|
| auf Anfrage |
|
- HD-Safety-LockTM Lageraufbau für extrem hohe Lagerbelastbarkeit bis 300 N axial und 400 N radial.
- Mit einem Temperaturbereich von -40°C ... +100°C, IP66-Schutzart und seewasserbeständigem Material bist der Geber widerstandsfähig gegen raue Umwelteinflüsse.
- Passfedernut der Welle garantiert Formschluss zur Applikation.
- Schutz vor Überdrehzahl durch mechanischen Drehzahlschalter.
- Innovative, steckbare Federklemmleisten im Anschlusskasten vereinfachen den Kabelanschluss stark und bieten höchste Sicherheit.
- Variable Anschlussmöglichkeiten durch die um 180° drehbare Anschlusshaube.
- Eine Vielzahl von Auflösungen und Schaltdrehzahlen ist als Standard verfügbar.
Zubehör
Doppelschlaufenkupplung
Die sichere, unkomplizierte und wirtschaftliche Lösung, wenn winklig, radial und /oder axial versetzte Antriebswellen kraftschlüssig verbunden werden sollen.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 10/10 – 11/12 mit Passfedernut
| Bohrungsdurchmesser beidseitig 10mm | 8.0000.1K01.1010 |
| Bohrungsdurchmesser 11mm und 12mm | 8.0000.1L01.1112 |
| Bohrungsdurchmesser beidseitig 6mm | 8.0000.1x01.0606 |
