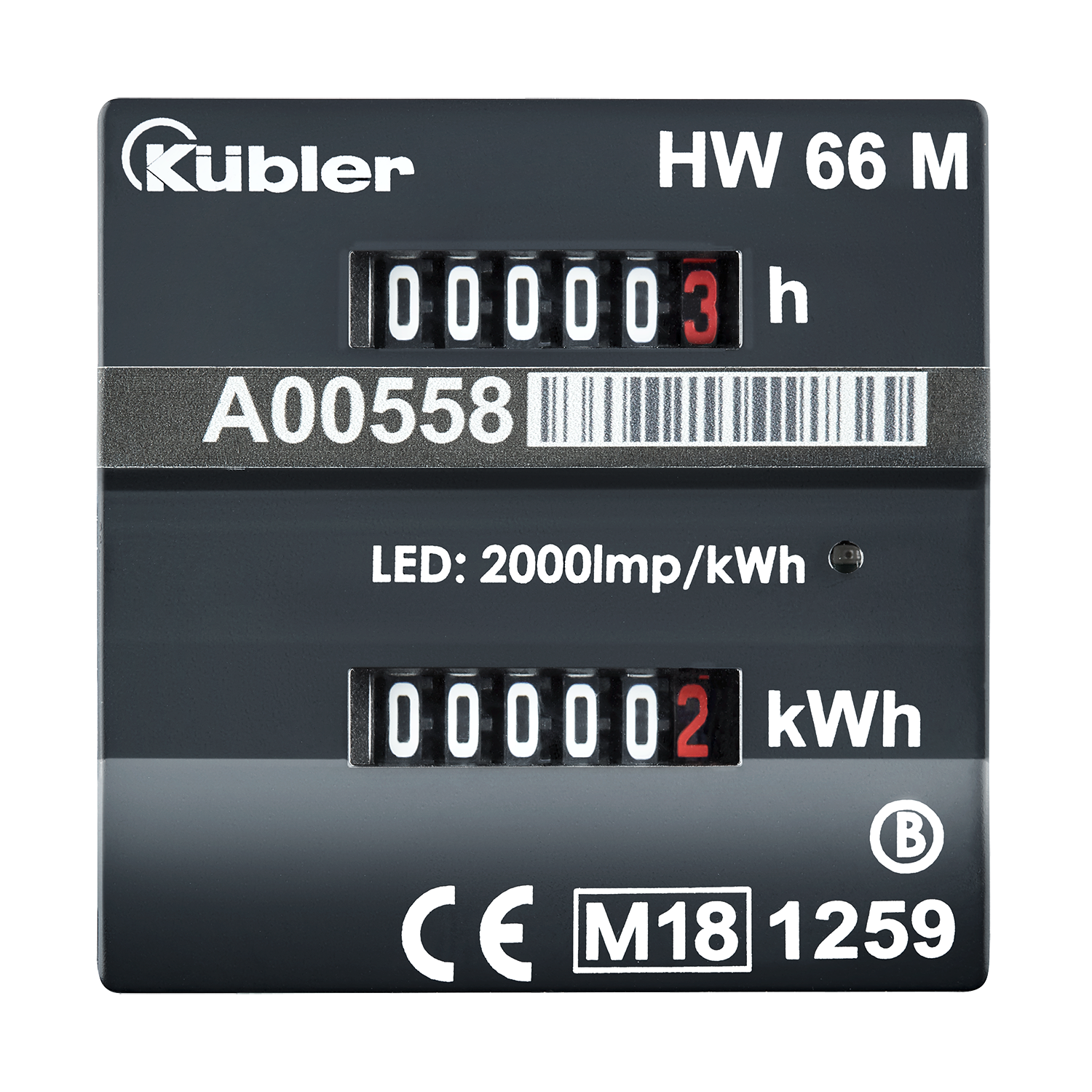

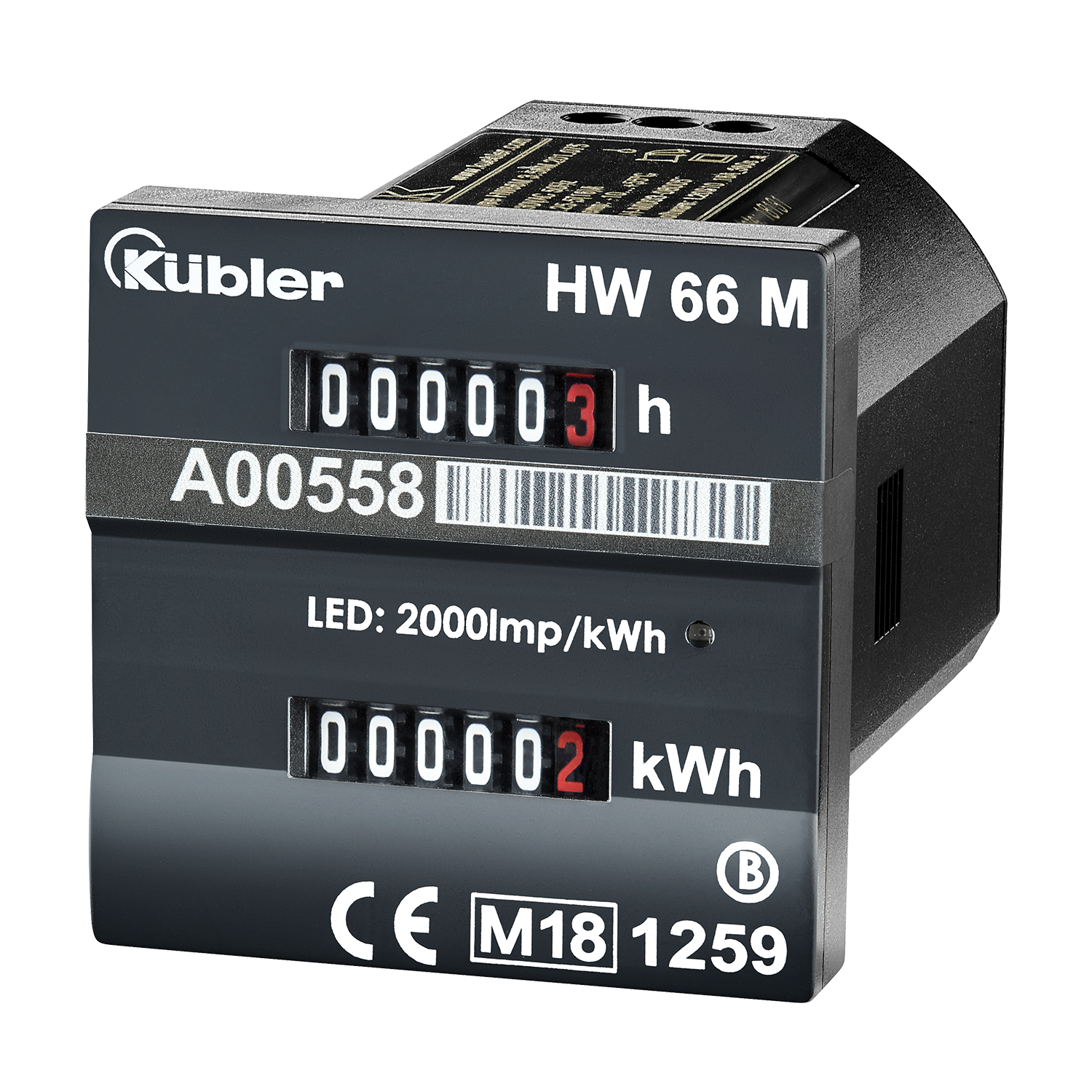

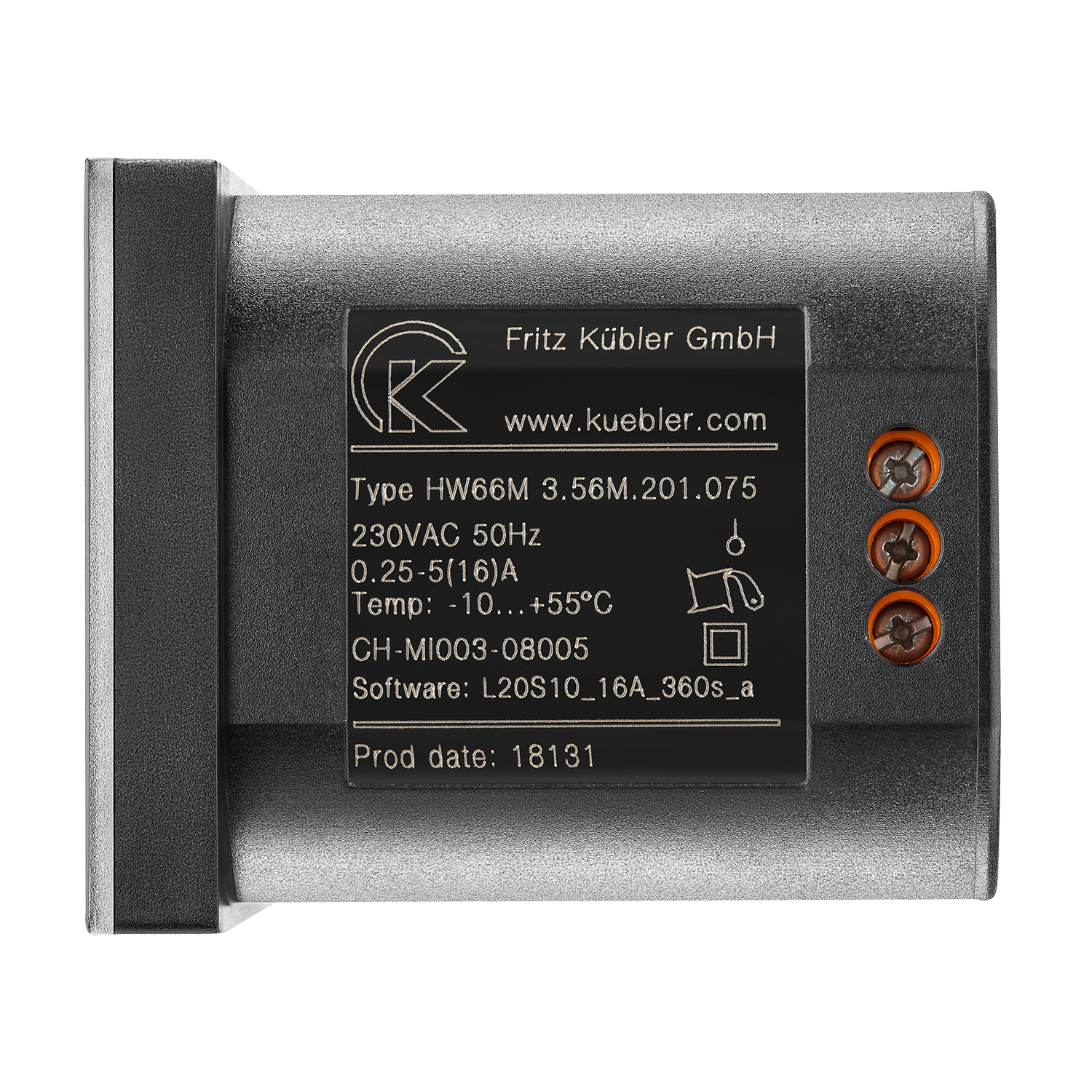

Energie-Zeitzähler elektromechanisch

HW66M

  • Zeigt beide Werte
    parallel an
  • Hohe Messgenauigkeit
  • Eich- / kalibrierbar (MID-Zulassung)
  • Baugröße
    · 48 x 48 mm | 45 x 45 mm
  • Spannungsversorgung:
      · 230 V AC
  • Anzeige 6-stellig, mech. Rollenzählenwerk

Energiezähler und Betriebsstundenzähler in einem Gerät (MID).

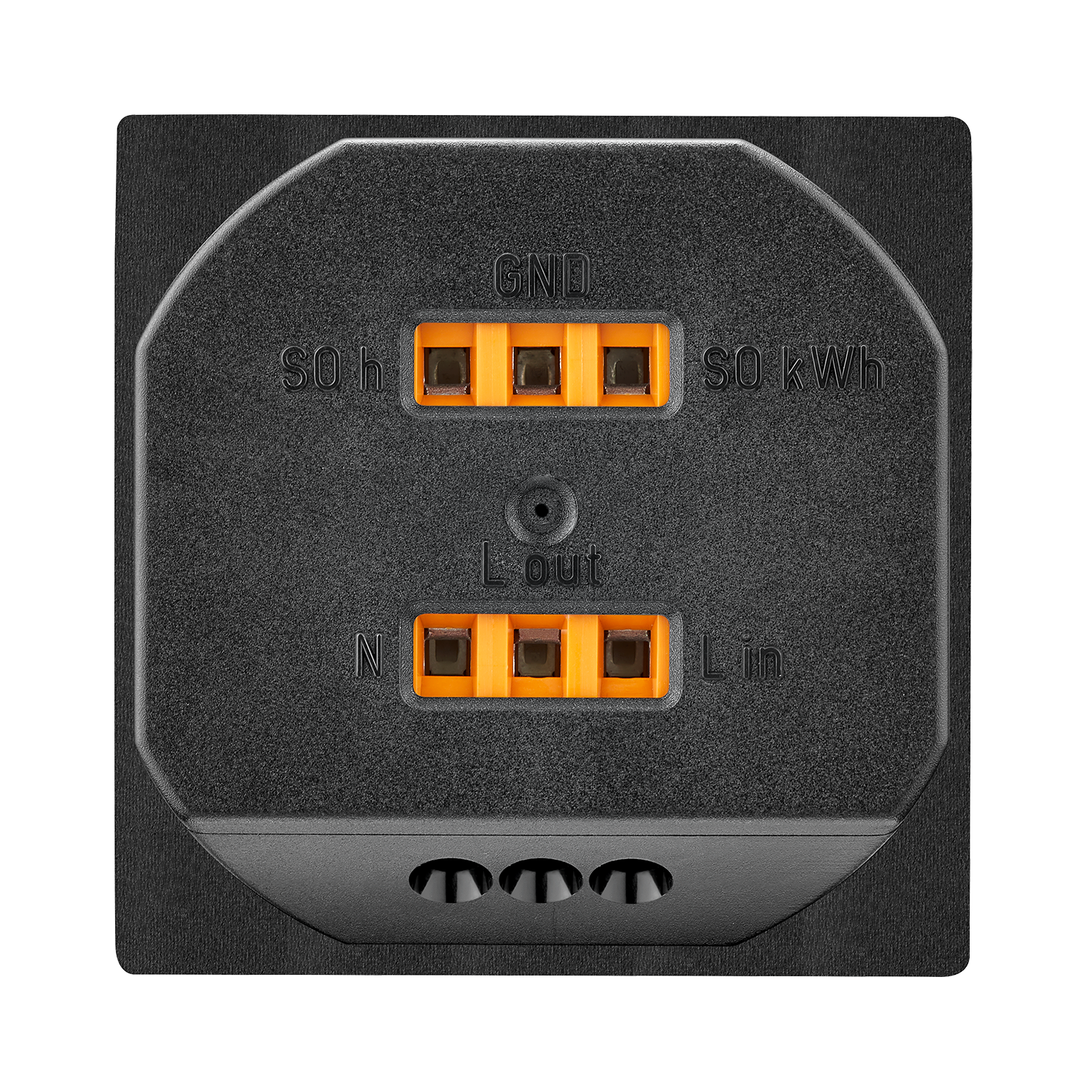

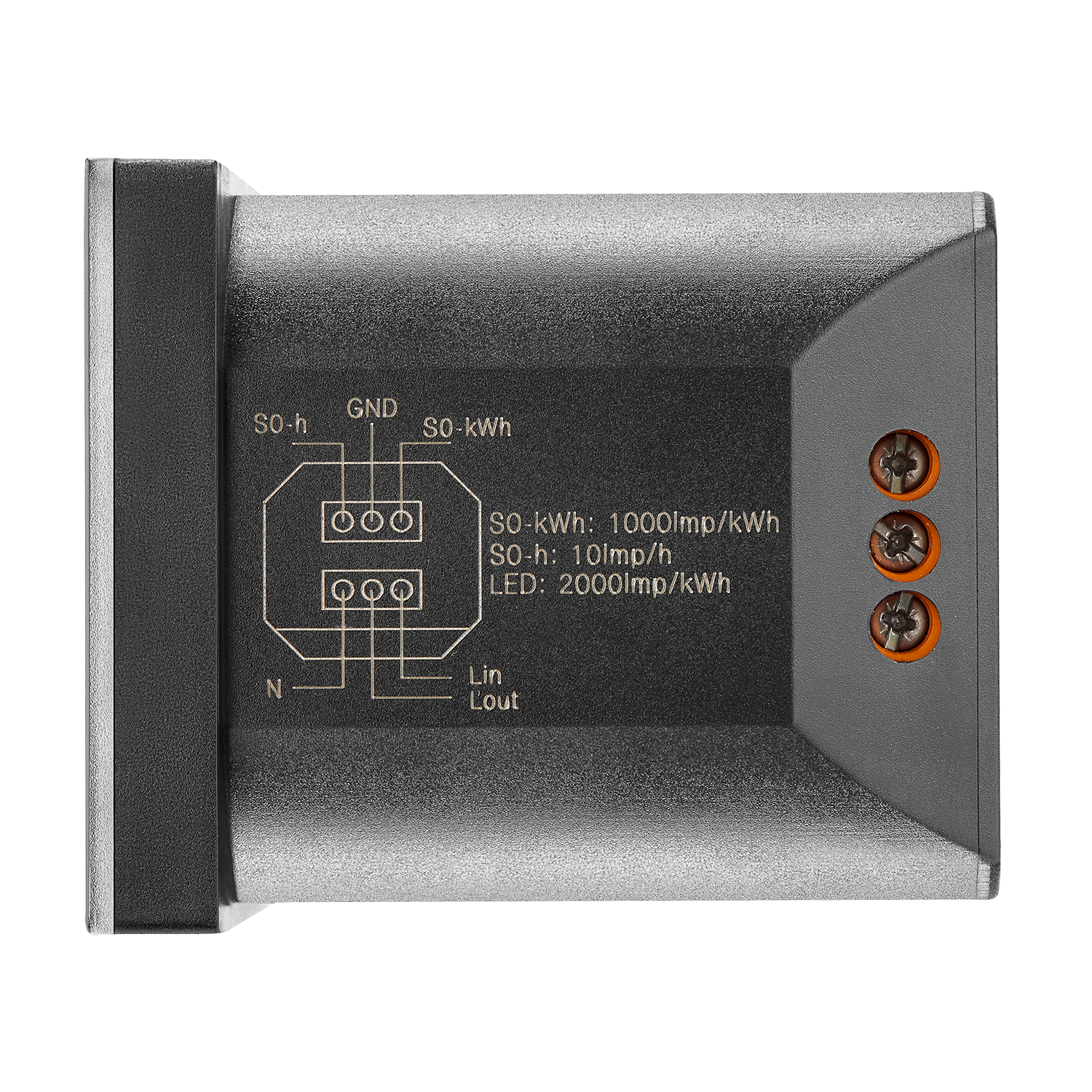

Die Zählerkombination HW66M besteht aus einem Betriebsstundenzähler und einem Energiezähler. Als Einbauzähler mit kleiner Einbautiefe ist er in verschiedenen Anwendungsbereichen einsetzbar. Über den S0-Ausgang können die Zählimpulse weitergegeben werden.

Mechanisch
Ausführung Doppelfunktionsgerät elektromechanisch
Funktionen Multifunktionsgeräte
Zeit- / Betriebsstundenzähler
Doppelfunktionsanzeige
Baugröße 1 48 x 48 mm | 45 x 45 mm
Schutzart IP65
Arbeitstemperatur -20 °C ... +55 °C

(1) Frontplattengröße I Schalttafelausschnitt
Elektrisch
Spannungsversorgung 230 V AC
Eigenschaften
  • Erfassung von Betriebsstunden und Stromverbrauch kompakt in einem Gerät – für Fronttafeleinbau.
  • Weiter Temperaturbereich
  • Fernauslesung durch S0-Ausgänge auf Anfrage
  • Zeigt beide Werte parallel an
  • Gut lesbare Anzeige – auch im spannungslosen Zustand
Nutzen
  • Manipulationssicherer Festeinbau mit hoher Schutzart
  • Hohe Messgenauigkeit
  • Eich- / kalibrierbar (MID)
Applikationen
Bautrockner, Mietgeräte und -maschinen, Klimatechnik, Produktionsanlagen, Stromaggregate
Datenblatt

HW66M

PDF ∼ 891,6 KB | 03.2024
DE
EN
FR
Betriebsanleitung

HW66M

Mehrsprachig: Deutsch, Englisch, Englisch (USA), Französisch
PDF ∼ 1,8 MB | 05.2023

Konformitätserklärung

Konformitätszertifikat - Modul D

PDF ∼ 107,9 KB | 04.2023
DE

HW66M CE

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 178,8 KB | 03.2023

Hinweis

Sicherheitshinweise elektromechanische Zähler

Mehrsprachig: Deutsch, Englisch, Französisch, Italienisch, Spanisch
PDF ∼ 147,7 KB | 04.2015

Zubehör

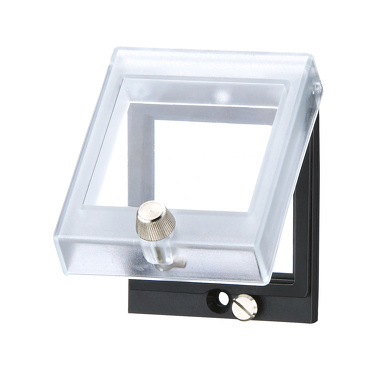

Klarsichtdeckel, verriegelbar

Klarsichtdeckel, verriegelbar

Klarsichtdeckel verriegelbar mit Adapterrahmen für Zähler mit Einbaumaß 45x45mm auf Ausschnitt 50x50mm.

Dichtung, 2x Befestigungsschrauben.
G.008.143
Datenblatt
Klarsichtdeckel 1
DE EN FR

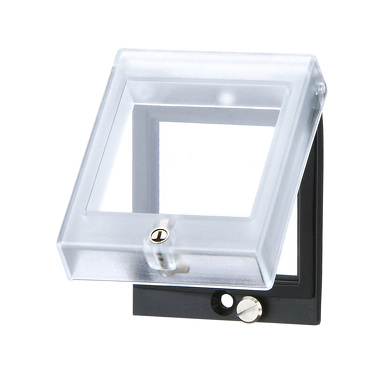

Klarsichtdeckel, abschließbar

Klarsichtdeckel, abschließbar

Klarsichtdeckel abschließbar mit Adapterrahmen für Zähler mit Einbaumaß 45x45mm auf Ausschnitt 50x50mm.

Dichtung, 2x Befestigungsschrauben.
G.008.153
Datenblatt
Klarsichtdeckel 1
DE EN FR

Aufbaurahmen, 48x48

Aufbaurahmen, 48x48

Für den Einbau aller Zähler, Timer mit den DIN Baumaßen 48x48mm. Ausschnitt 50x50mm. Für Schnappmontage auf 35mm DIN Hut-Schiene

Zählerhalterung (chromartiertes Stahlblech), DIN Hut-Schienen-Adapter (faserverstärktes Polyamid).
G.300.003
Datenblatt
Aufbaurahmen
DE EN FR

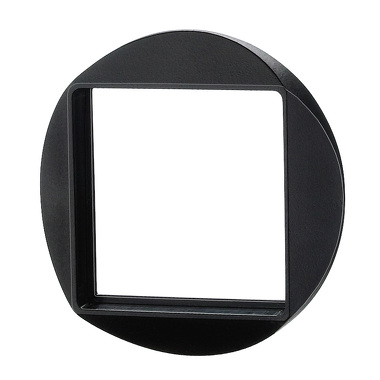

Aufsteckrahmen 60

Aufsteckrahmen 60

Aufsteckrahmen für Fronttafelausschnitt Ø 60mm auf 45x45mm.
N.510.226
Datenblatt
Zubehör Adapterfrontrahmen (3)
DE EN FR

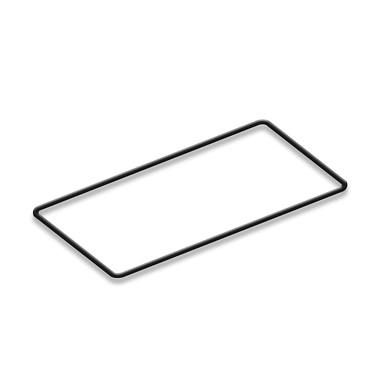

Dichtung N.511018

Dichtung N.511018

Außenmaß: 48 x 48 [1.89 x 1.89"]
Innenmaß: Ø 50 / 45 [1.969 / 1.772"]
N.511018
Datenblatt
Dichtungen
DE EN FR

Dichtung N.511028

Dichtung N.511028

Außenmaß: 48 x 48 [1.89 x 1.89"]
Innenmaß: 45 x 45 [1.772 x 1.772"]
N.511028
Datenblatt
Dichtungen
DE EN FR

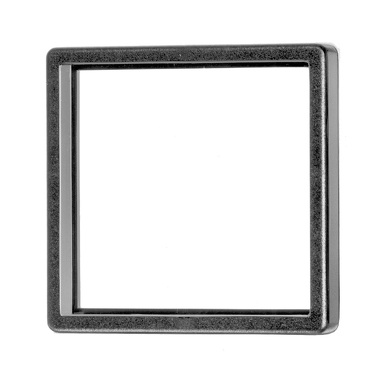

Aufsteckrahmen 55

Aufsteckrahmen 55

Adapterrahmen 55 für Ausschnitt 50x50mm auf 45x45mm. Lieferbar in schwarz und grau.
Grau T.008.170
Schwarz T.008.171
Datenblatt
Zubehör Adapterfrontrahmen (2)
DE EN FR

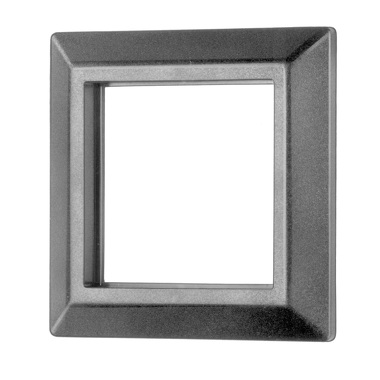

Aufsteckrahmen 72

Aufsteckrahmen 72

Adapterfrontrahmen für Ausschnitt 68x68mm auf 45x45mm; zusätzlicher Halterahmen lieferbar. Lieferbar in schwarz und grau.
Grau T.008.176
Schwarz T.008.177
Gegenhalter T.009.420
Datenblatt
Zubehör Adapterfrontrahmen (3)
DE EN FR

Aufsteckrahmen 55

Aufsteckrahmen 55

Adapterrahmen 55 für el. Zähler mit Einbaumaß 45x45mm für Ausschnitt 50x50mm. Lieferbar in anthrazit.
T.008.853
Datenblatt
Zubehör Adapterfrontrahmen (1)
DE EN FR

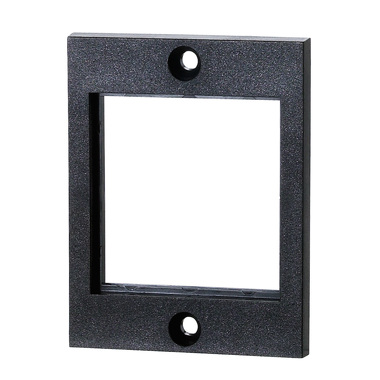

Adapterrahmen 45

Adapterrahmen 45

Adapter 75x60mm für Ausschnitt 50x50mm auf 45x45mm für Schraubbefestigung. Lieferbar in schwarz.
T.008.860
Datenblatt
Zubehör Adapterfrontrahmen (3)
DE EN FR
