RAD51C
|
|
Wykrywanie obiektów i unikanie kolizji
Kompaktowy czujnik radarowy RAD51C nadaje się do najciaśniejszych instalacji i najtrudniejszych warunków środowiskowych.Dzięki szerokiemu kątowi apertury ±8° (16°) czujnik oferuje maksymalną niezawodność wykrywania obiektów.
Dzięki częstotliwości pomiarowej 100 Hz i zakresom pomiarowym od 0,15 m ... 20 m lub 0,3 ... 20 m lub 0,3 ... 30 m, niezliczone aplikacje mogą być realizowane przy użyciu najnowszej technologii radarowej. Proste narzędzia nie tylko pomagają w implementacji, ale także zapewniają przejrzystość podczas pracy.
| Mechanicznie | |
|---|---|
| Rodzaje przyłączy |
M12 złącza |
| Temperatura pracy | -40 °C ... +70 °C |
| Stopień ochrony |
IP67 IP69k |
| Waga | 205 g |
| Elektryczny | |
|---|---|
| Dokładność pomiaru |
±2 mm |
| max. Liniowość |
bis ±10 mm |
| Interfejsy |
Analogowy 4...20mA |
| Napięcie zasilające |
24 V DC |
Szeroki zakres pomiarowy
- Zakres pomiarowy od 0,15 m do 20 m lub od 0,30 m do 30 m
- Mały zakres ślepy wynoszący tylko 0,15 lub 0,3 m
- Częstotliwość pomiaru do 100 Hz
- Dokładność powtarzania ±2 mm
- Różne opcje wyjścia danych: Oprócz wyjścia analogowego 4 ... 20 mA, dostępne są 3 wyjścia przełączające dla szerokiego zakresu zastosowań.
- Aby zapewnić elastyczne i niezawodne monitorowanie obszarów bezpieczeństwa, można ustawić do 4 stref czujnika za pomocą wyjść przełączających.
- Całkowita długość 92 mm z wtyczką M12
- Standardowy montaż dzięki gwintowi montażowemu M30
- Dopasowane akcesoria montażowe dla łatwego montażu i wyrównania w aplikacji
- Najnowsza technologia radarowa zapewnia niezawodne pomiary nawet w najbardziej niekorzystnych warunkach środowiskowych, takich jak kurz, mgła, deszcz, dym, wiatr lub niekorzystne warunki oświetleniowe.
- Podłączenie czujnika radarowego do komputera PC za pomocą skrzynki konfiguracyjnej (ConfigBox). Komunikacja za pośrednictwem interfejsu RS485.
- „Zobacz, co widzi czujnik” dzięki wizualizacji krzywej echa w czasie rzeczywistym za pomocą odpowiednich narzędzi programowych. Umożliwia to również proste i intuicyjne uruchomienie, ponieważ pomiar można śledzić na żywo podczas instalacji.
- Liczne opcje ustawień, takie jak ustawianie zakresu pomiarowego, ustawianie punktów przełączania, filtrów lub innych funkcji, umożliwiają dostosowanie systemu czujników do odpowiednich wymagań aplikacji.
Akcesoria

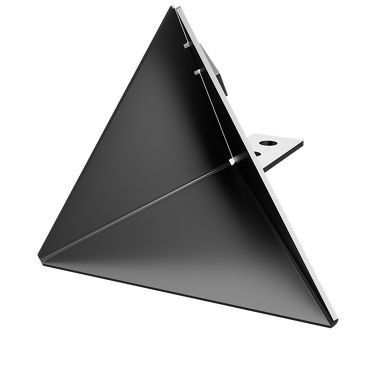

Reflektor kąta radarowego 100 mm
Zwiększenie siły sygnału odbieranego od celu.
Zwiększenie możliwego kąta między czujnikiem a celem.
Zwiększenie dokładności pomiaru poprzez zwiększenie siły sygnału.
- Długość krawędzi 100 mm
- Materiał: 1.401
- Waga: 120 g
- Rozmiar: 104 x 82 x 91 mm
| 8.0000.7000.0081 |
Reflektor kąta radarowego 250 mm
Zwiększenie siły sygnału odbieranego od celu.
Zwiększenie możliwego kąta między czujnikiem a celem.
Zwiększenie dokładności pomiaru poprzez zwiększenie siły sygnału.
- Długość krawędzi 250 mm
- Materiał: 1.401
- Waga: 690 g
- Rozmiar: 254 x 170 x 221 mm
| 8.0000.7000.0082 |

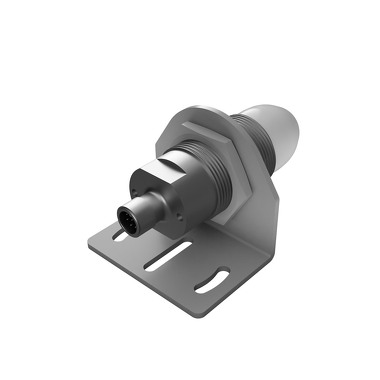

Wspornik montażowy M30 pionowy
Ułatwia montaż i prawidłowe ustawienie czujników RAD5x na obiekcie pomiarowym.- Do regulacji pionowej ±30°
- Materiał: Stal ocynkowana 1.4301
- Waga: 81 g
- Rozmiar: 60 x 55 x 42 mm
| 8.0000.7000.0083 |

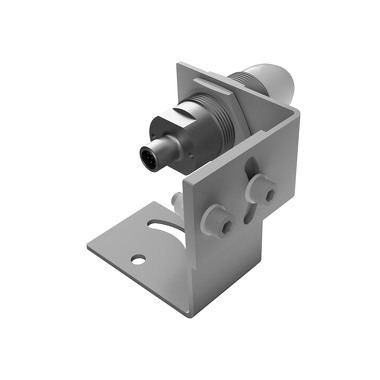

Wspornik montażowy M30 Pionowy + Poziomy
Ułatwia montaż i prawidłowe ustawienie czujników RAD5x na obiekcie pomiarowym.- Do regulacji pionowej ±30°
- Do regulacji poziomej ±15°
- Materiał: Stal ocynkowana 1.4301
- Waga: 223 g
- Rozmiar: 70 x 65 x 65 mm
| 8.0000.7000.0084 |

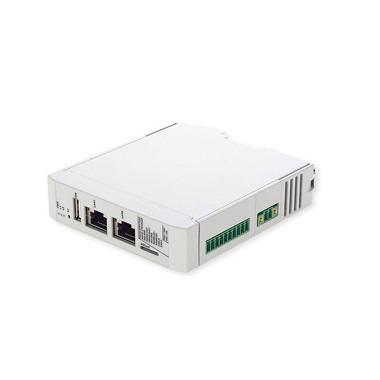

Pole konfiguracji
Do przesyłania danych z czujnika do komputera PC/laptopa.Zakres dostawy
- Pole konfiguracji "ConfigBox"
- Kabel połączeniowy M12, 8-stykowy z wtyczką i gniazdem
- Element łączący
- Kabel LAN do połączenia z komputerem
- Podłączenie do sieci
| 8.0010.9000.0023 |
