Misurazione precisa e affidabile - adatta all'uso nelle condizioni ambientali più difficili
La soluzione giusta per ogni applicazione. Che si tratti di applicazioni statiche o dinamiche, Kübler offre la giusta tecnologia di sensori per la misurazione dell'inclinazione sia a 1 che a 2 assi. Rispetto ai sistemi di misurazione alternativi, i sensori di inclinazione offrono maggiore flessibilità e gradi di libertà nella progettazione del sistema, in quanto il sensore non richiede un collegamento meccanico a un albero o a un asse rotante, ad esempio. Questo semplifica l'installazione e riduce notevolmente le fonti di errore. I sensori possono essere personalizzati in base ai requisiti delle rispettive applicazioni, utilizzando strumenti semplici.
Misura precisa e affidabile
- Adatto agli ambienti più difficili
- Per applicazioni statiche e dinamiche
- Versioni a 1 e 2 assi
- Messa in servizio e diagnostica semplici
- Un'ampia gamma di interfacce
- IO-Link come apriporta per l'IIoT
Sensori di inclinazione
Misurazione precisa e affidabile - adatta all'uso nelle condizioni ambientali più difficili
La soluzione giusta per ogni applicazione. Che si tratti di applicazioni statiche o dinamiche, Kübler offre la giusta tecnologia di sensori per la misurazione dell'inclinazione sia a 1 che a 2 assi. Rispetto ai sistemi di misurazione alternativi, i sensori di inclinazione offrono maggiore flessibilità e gradi di libertà nella progettazione del sistema, in quanto il sensore non richiede un collegamento meccanico a un albero o a un asse rotante, ad esempio. Questo semplifica l'installazione e riduce notevolmente le fonti di errore. I sensori possono essere personalizzati in base ai requisiti delle rispettive applicazioni, utilizzando strumenti semplici.
Sensori di inclinazione per misurazioni precise nelle applicazioni industriali
Rilevamento preciso dell'inclinazione per qualsiasi posizione di installazione - i nostri sensori misurano in modo monoassiale o biassiale con la massima precisione.
Misurazione dell'inclinazione su 1 asse
La base del sensore è perpendicolare alla superficie terrestre. La rotazione intorno all'orizzontale viene misurata nell'intervallo da 0° a 360°.
Misurazione dell'inclinazione a 2 assi
La base del sensore è parallela alla superficie terrestre. Le rotazioni intorno all'asse X e all'asse Y sono misurate nell'intervallo da +85° a -85° dalla posizione iniziale.
Misurazione dell'inclinazione a 3 assi
La posizione di installazione del sensore può essere scelta liberamente, in quanto vengono rilevati tutti e tre gli assi. Le rotazioni intorno agli assi X, Y e Z vengono misurate con una copertura di 360°.
Sensori di inclinazione per applicazioni statiche
Misurazione precisa dell'inclinazione su 1 o 2 assi
Applicazioni in cui l'applicazione complessiva non si muove. La misurazione si basa su una cella di misurazione dell'accelerazione che fornisce una misurazione precisa a una velocità moderata. Esempi di applicazione: Nell'automazione mobile, come le gru mobili, i tavoli di sollevamento nell'intralogistica, fino ai sistemi fotovoltaici cingolati nelle applicazioni dell'industria solare, e molti altri.
Massima compattezza ed efficienza dei costi
- Ideale per gli spazi di installazione più stretti
- Può essere configurato per applicazioni specifiche
- Facile da personalizzare con l'adattatore Easy-Teach
- Impilabile per misurazioni ridondanti
- Alto grado di protezione IP68/IP69k
Parametrizzabile individualmente
- Si possono impostare diverse interfacce analogiche
- Campo di misura regolabile
- Funzioni di filtro a seconda dell'applicazione
- Easy-Teach tramite adattatore teach
- Interfaccia IO-Link per la parametrizzazione (FDT/IODD)
Robusto e preciso
- Varie interfacce analogiche
- Opzionalmente con uscite di commutazione aggiuntive
- Robusto alloggiamento in metallo
- Impilabile per misurazioni ridondanti
- Alta classe di protezione IP69k
2 uscite di commutazione
- Parametrizzazione individuale
- Messa in funzione semplice
- Funzione livella a bolla d'aria
- Interfaccia IO-Link per la parametrizzazione (FDT/IODD)
Apriporta per l'Industria 4.0 / IIoT
- Messa in servizio e diagnostica semplici
- Campo di misura regolabile
- Funzioni di filtro a seconda dell'applicazione
- Parametrizzazione tramite FDT/IODD
Massima compattezza ed efficienza dei costi
- Ideale per gli spazi di installazione più stretti
- Impostazioni personalizzate tramite l'interfaccia del bus di campo
- Impilabile per misurazioni ridondanti
- Alto grado di protezione IP68/IP69k
Varie interfacce bus di campo
- Impostazione del filtro parametrizzabile
- Robusto alloggiamento in metallo
- Impilabile per misurazioni ridondanti
- Alta classe di protezione IP69k

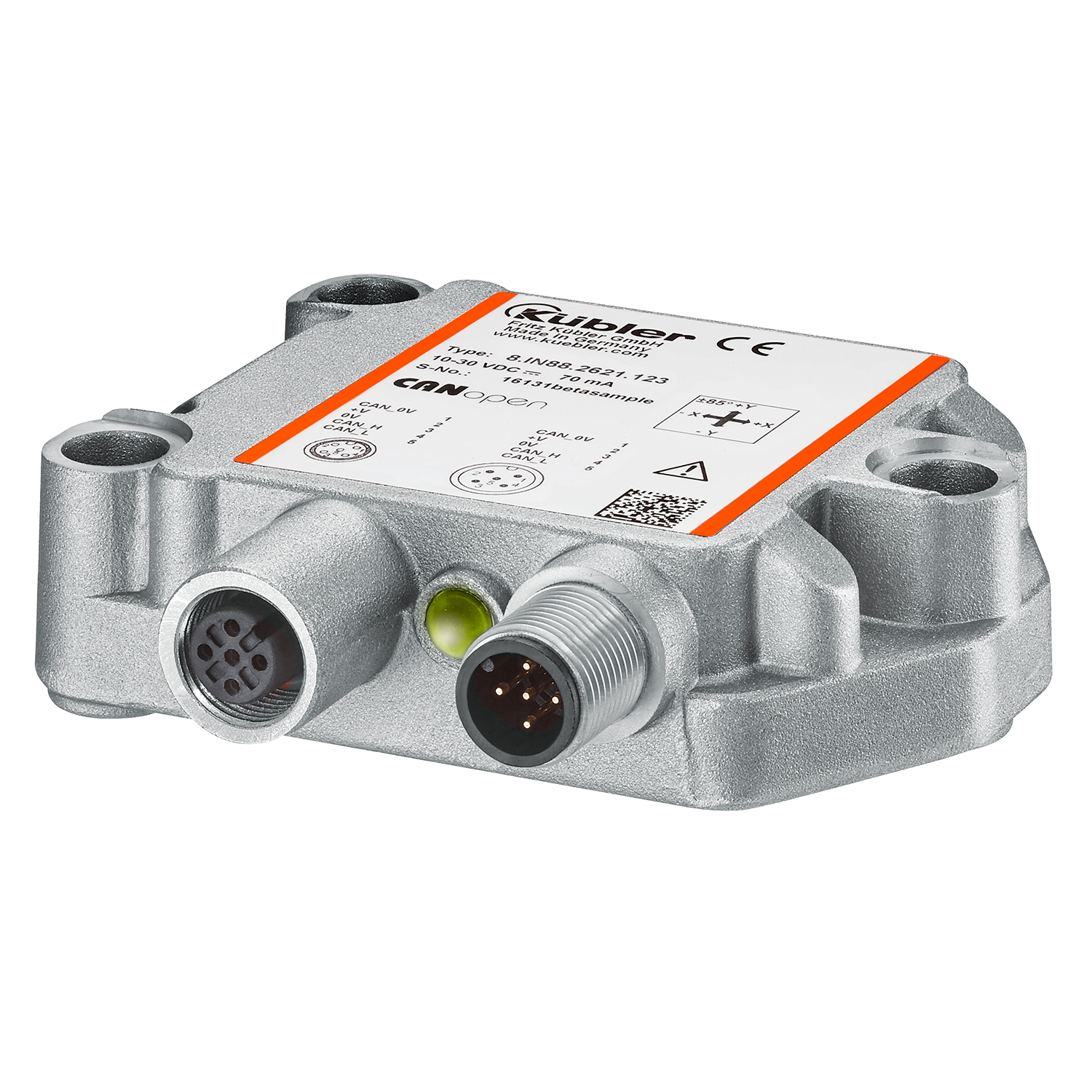

Per la comunicazione con bus di campo
- Messa in funzione e diagnostica rapide
- Funzione di trasporto dell'acqua a LED per l'orientamento visivo
- Campi di misura e funzioni di filtro regolabili
- Ampio intervallo di tensione 8...36 VDC
- 2x connettore M12 per bus IN/OUT
Sensori di inclinazione per applicazioni dinamiche
Misurazione precisa dell'inclinazione su 1 o 2 assi
Applicazioni in cui l'intera applicazione è in movimento o esposta a forti vibrazioni e oscillazioni. Oltre alla misurazione tramite una cella di misura dell'accelerazione, viene determinata anche la rotazione tramite una cella di misura del tasso di rotazione. Un calcolo intelligente dei valori provenienti da questa fusione di sensori consente di fornire il risultato della misurazione ad alta velocità. Esempi di applicazione: Nell'automazione mobile, come pale gommate, raccoglitori di legname, carrelli elevatori, transpallet e veicoli a guida automatica (AGV) nell'intralogistica, ecc.
Massima compattezza ed efficienza dei costi
- Misurazione precisa dell'inclinazione, anche in presenza di movimenti, vibrazioni e oscillazioni.
- Ideale per gli spazi di installazione più stretti
- Campo di misura e filtro configurabili individualmente
- Personalizzabile con l'adattatore Easy-Teach
- Alto grado di protezione IP68/IP69k
Per la comunicazione con bus di campo
- Misurazione precisa dell'inclinazione, anche in presenza di movimenti, vibrazioni e oscillazioni.
- Impostazioni personalizzate tramite l'interfaccia del bus di campo
- Ideale per gli spazi di installazione più stretti
- Campo di misura e filtro configurabili individualmente
- Alto grado di protezione IP68/IP69k
Parametrizzabile individualmente
- Si possono impostare diverse interfacce analogiche
- Campo di misura regolabile
- Funzioni di filtro a seconda dell'applicazione
- Easy-Teach tramite adattatore teach
- Interfaccia IO-Link per la parametrizzazione (FDT/IODD)
2 uscite di commutazione
- Parametrizzazione individuale
- Messa in funzione semplice
- Funzione livella a bolla d'aria
- Interfaccia IO-Link per la parametrizzazione (FDT/IODD)
Apriporta per l'Industria 4.0 / IIoT
- Messa in servizio e diagnostica semplici
- Campo di misura regolabile
- Funzioni di filtro a seconda dell'applicazione
- Parametrizzazione tramite FDT/IODD
Per la comunicazione con bus di campo
- Messa in funzione e diagnostica rapide
- Funzione di trasporto dell'acqua a LED per l'orientamento visivo
- Campi di misura e funzioni di filtro regolabili
- Ampio intervallo di tensione 8...36 VDC
- 2x connettore M12 per bus IN/OUT
Sensori di inclinazione per applicazioni dinamiche (6DoF)
Misurazione dinamica precisa dell'inclinazione su 3 assi
Per la comunicazione con bus di campo
- Misurazione precisa dell'inclinazione su 3 assi per applicazioni dinamiche
- Posizione di installazione flessibile Ideale per gli spazi di installazione più stretti
- Campo di misura e filtro configurabili individualmente
- Facile da personalizzare con l'adattatore Easy-Teach
- Alto grado di protezione IP68/IP69k
