Inclinometri

IN71

  • Campo di misura regolabile
  • Insegnamento facilitato tramite l'adattatore Teach
  • Elevata protezione fino a IP69k
Redundant Analog 0...10 V

Parametrizzabile individualmente: Sensore di inclinazione per applicazioni dinamiche.

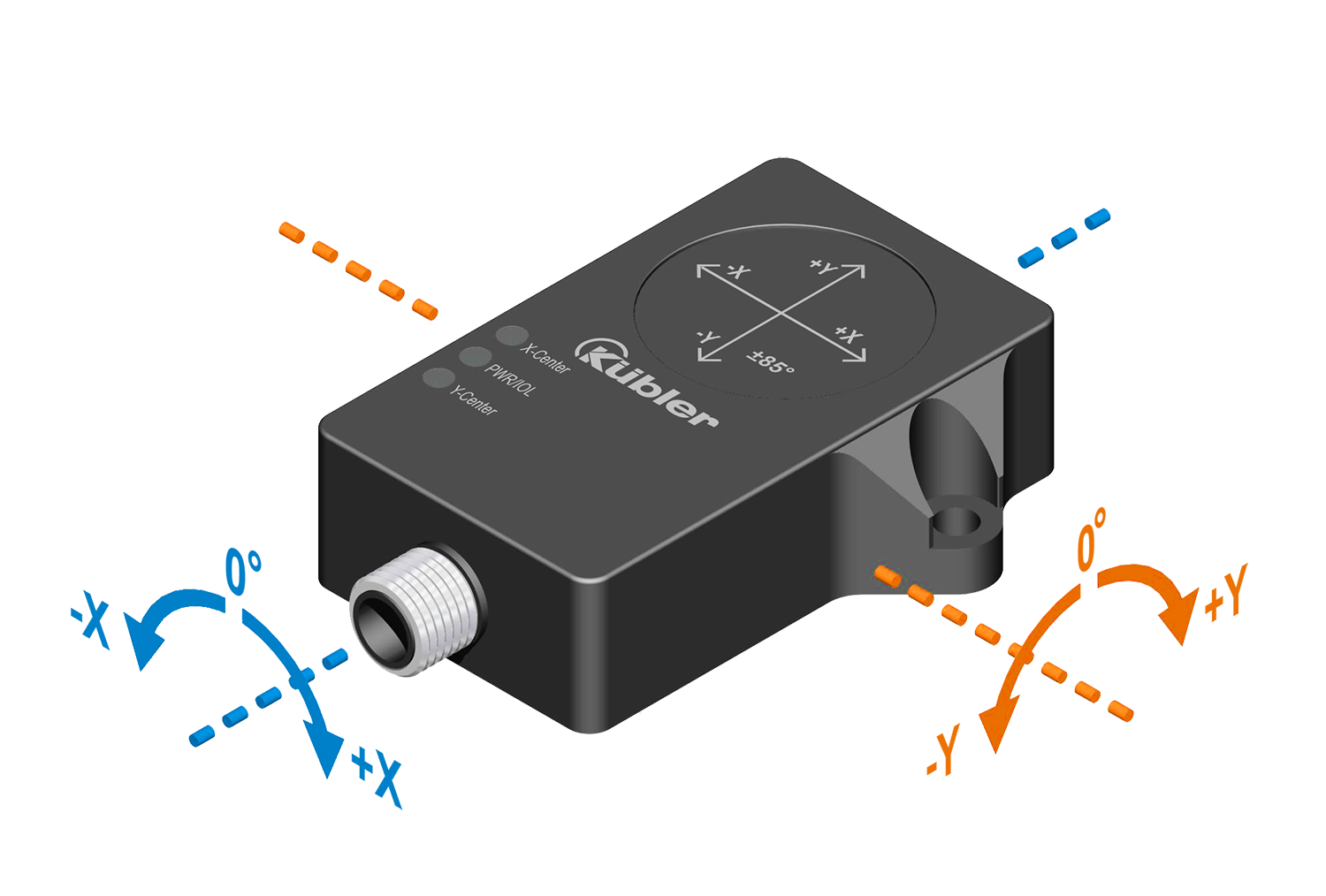

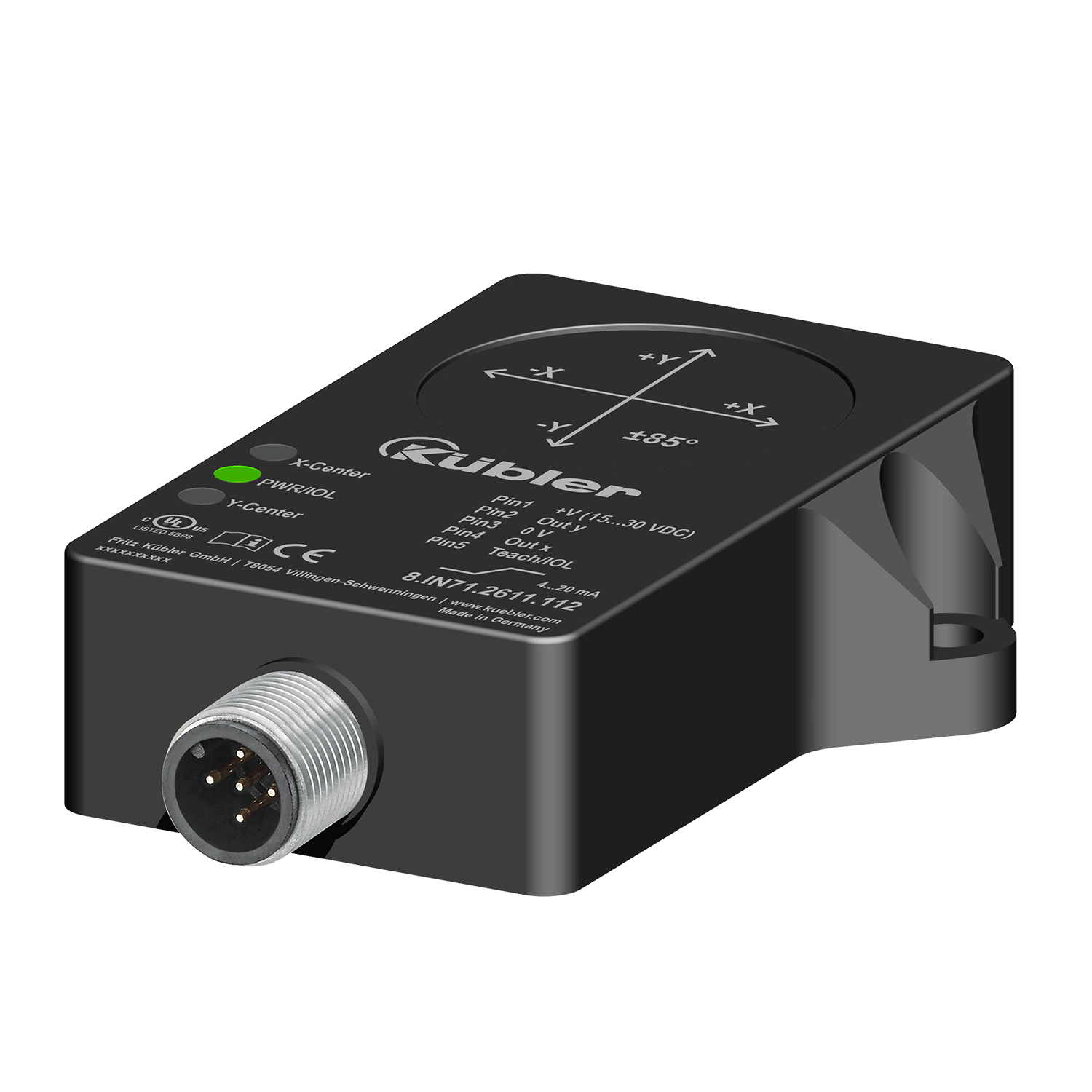

I sensori di inclinazione della serie IN71 possono essere utilizzati per misurare inclinazioni bidimensionali nel campo di misura di ±85° o inclinazioni unidimensionali fino a 360°. Diversi parametri possono essere personalizzati in base alle esigenze individuali (ad es. tramite il software PACTware). Grazie alla loro elevata robustezza, sono ideali anche per l'uso all'aperto.

Meccanica
Dimensione 62,6 mm x 71,6 mm x 20 mm
Tipi di collegamento M12 Connettori
Temperatura d'esercizio -40 °C ... +85 °C
Protezione IP68
IP69k
Elettronica
Campo di misurazione 0°...360° / -85°...+85°
Lunghezza di misura ≤0.03 % / ≤0.06 %
Interfacce Redundant Analog 0...10 V
Redundant Analog 4...20 mA
Alimentazione 15...30 V DC
Sensore analogico con comunicazione IO-Link integrata
  • Interfacce configurabili
  • Parametrizzazione tramite IO-Link

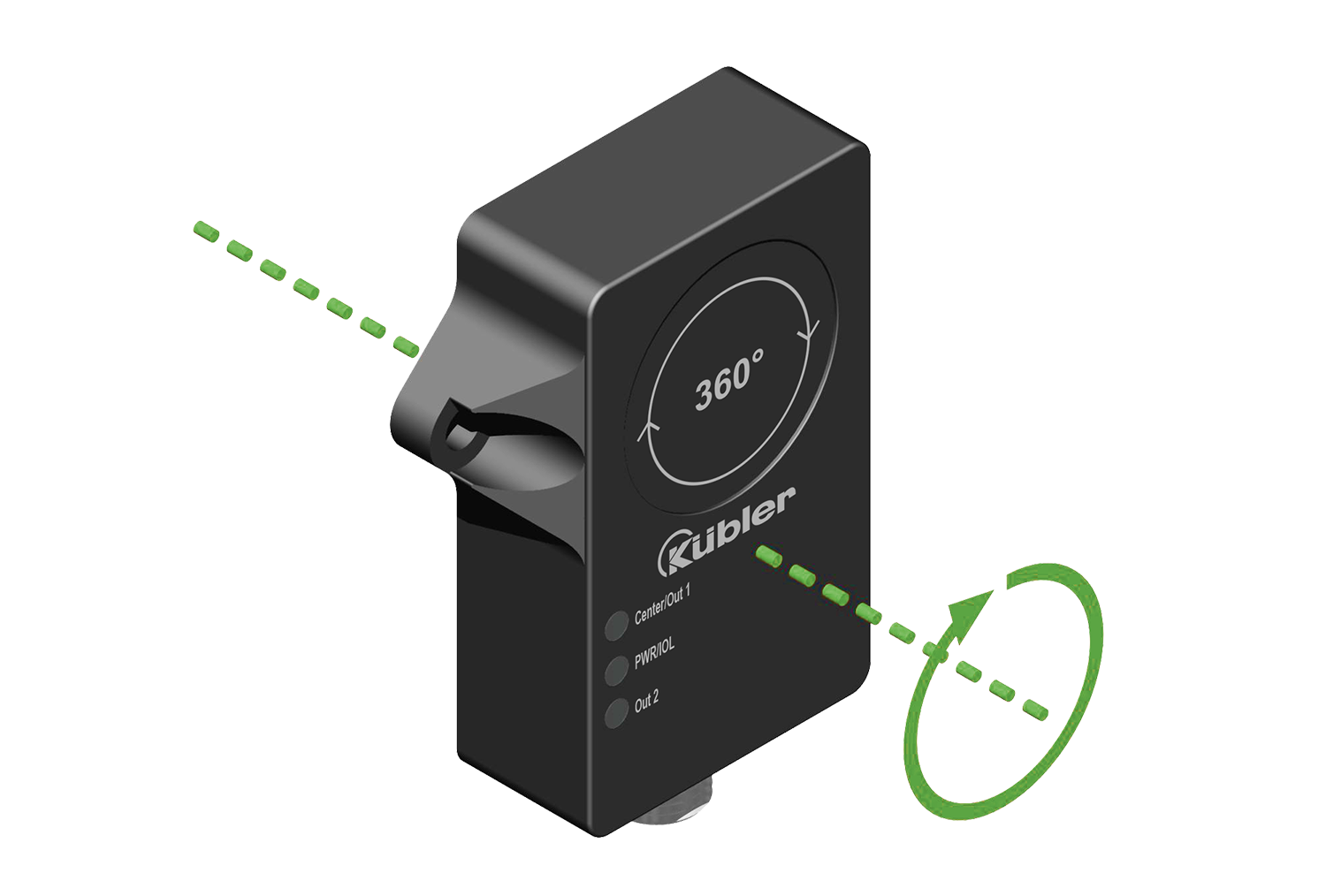

  • Possibilità di segnali ridondanti / controrotanti (1 asse)
Impostazioni "Easy-Teach" tramite adattatore teach
  • Ripristino delle impostazioni di fabbrica
  • Punto centrale della misura e punto di inizio e fine per la misura di misura monodimensionale
Opzioni di impostazione personalizzate tramite IO-Link Master Oltre alle funzioni "Easy-Teach":
  • Attivazione e disattivazione della funzione livella
  • Impostazioni per il campo di misura
  • Tipo di segnali di uscita
  • Impostazioni del filtro
Risultati di misura rapidi ed elevata precisione
  • Grazie alla fusione dei sensori della cella di misura dell'accelerazione e del giroscopio. In questo modo si riducono al minimo gli effetti delle vibrazioni e le accelerazioni di disturbo sono ridotte al minimo.
Semplice messa in servizio e diagnostica
  • Display a LED per lo stato di funzionamento e la comunicazione FDT/IODD e per l'impostazione della posizione del punto centrale (funzione livella).
Misura precisa anche in condizioni ambientali difficili
  • Campo di temperatura -40°C ... +85°C e classe di protezione IP68 / IP69K.
  • Protezione contro l'influenza della nebbia salina e dei rapidi cambiamenti di temperatura.
Scheda tecnica

IN71

PDF ∼ 1,1 MB | 04.2025
DE
EN
FR
Manuale d'istruzioni

IN61 / IN71

PDF ∼ 3,7 MB | 07.2024
DE
EN
FR
Dichiarazione di conformità

IN6x_IN7x

PDF ∼ 547,1 KB | 03.2024

Software

Pactware Version 6.x

ZIP ∼ 328,0 MB | 04.2024

DTM IOL IODD Interpreter

ZIP ∼ 32,4 MB | 03.2024

DTM IO-Link Master - USB

ZIP ∼ 4,1 MB | 04.2024

IN6x / IN7x IODD

ZIP ∼ 350,4 KB | 09.2024

CAD meccanico / STEP

IN7x IN7x

ZIP ∼ 25,6 KB | 02.2024

Certificati Prodotti

UL CoC USA/ Canada - Inclinometri

PDF ∼ 376,8 KB | 02.2025
EN

Accessori

Adattatore ad autoapprendimento

Adattatore ad autoapprendimento

Regolazione del campo di misurazione mediante adattatore di autoapprendimento

Impostazione del campo di misurazione in senso orario:
  • spostare il sensore nella posizione di partenza
  • Premere il pulsante Teach-GND fino alla commutazione dell'uscita su < 4 mA / 0,1 V (circa 1 s)
  • Spostare il sensore nella posizione finale
  • Premere il pulsante Teach-GND fino alla commutazione dell'uscita su 20 mA / 4,9 V (circa 3 s)

Azzeramento del campo di misurazione angolare:
  • Premere il pulsante Teach-GND fino alla commutazione dell'uscita su 12 mA (circa 6 s)
  • Il campo di misurazione angolare viene resettato a 360°
IS40 05.TX40.1

Morsetto di schermatura EMC

Morsetto di schermatura EMC

Per un'installazione del cavo dell'encoder conforme alle norme EMC.
• Montaggio su guida DIN
• Diametro schermo

8.0000.4G06.0312 (03-12 mm)


• Peso circa 7,4 g
• Morsetto (acciaio per molle, zincato)
• Piede (acciaio per molle)
8.0000.4G06.0312
Scheda tecnica
Terminale di schermatura EMC
DE EN FR
CAD meccanico / STEP
8.0000.4G06.0XXX

IO-Link Master

IO-Link Master

Per la parametrizzazione delle impostazioni del dispositivo tramite comunicazione FDT/IODD. Interfaccia USB per una facile connessione al PC e per l'alimentazione.
IOL1A.1K1341.ZZ1UU1
Scheda tecnica
IO-Link Master USB
DE EN FR
Software
DTM IO-Link Master - USB
Software
DTM IOL IODD Interpreter

Cavi e connettori

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Scheda tecnica
Cavo M12, PVC, presa, 5 pin, codifica A, estremità aperta
DE EN FR

M12 Connettore con cavo , IO-Link Adapterkabel für IO-Link Master

M12 Connettore con cavo , IO-Link Adapterkabel für IO-Link Master

Cablaggio preconfezionati

IO-Link
Spina 5-poli

Presa 5-poli PUR Ø 4,3 mm ± 0,2 mm
3 x 0,34 mm2
05.00.60H1.H4H2.01M5.S004

Scheda tecnica
Set di cavi M12, PUR, pin + femmina - 05.00.60H1.H4H2.01M5.S004
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
8.0000.5116.0000

Scheda tecnica
Presa M12, 5 pin, codifica A
DE EN FR

M12 Connettore di allacciamento ,  Acciaio inossidabile V4A

M12 Connettore di allacciamento , Acciaio inossidabile V4A

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
8.0000.5116.0000.V4A

Scheda tecnica
Presa M12, acciaio inossidabile V4A, 5 pin, codifica A
DE EN FR
