Encoders Assoluti Monogiro
5870
|
|
Il prodotto è fuori produzione
Per questo prodotto è disponibile un prodotto nuovo / comparabile.

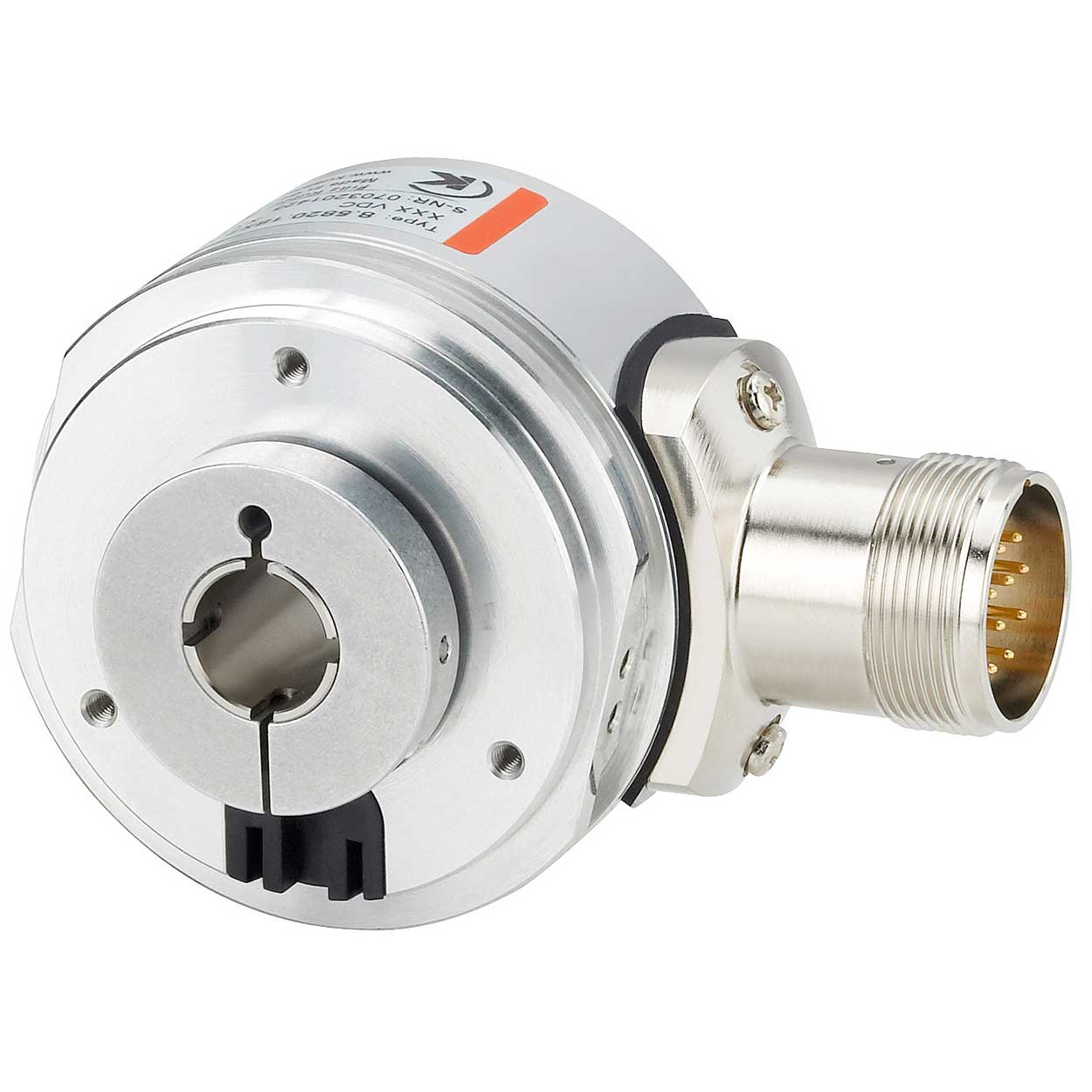

Encoder rotativo con interfaccia parallela.
Gli encoder monogiro 5850 e 5870 con interfaccia parallela o analogica e sensore ottico vantano un tasso di modifica di 1,6 kHz.Con l'uscita parallela è possibile raggiungere una risoluzione fino a max. 14 bit: l'uscita analogica consente la risoluzione di segnali
4 ... 20 mA con 13 bit.
| Meccanica | |
|---|---|
| tipo di flangia |
Ø 58.00 mm |
| Temperatura d'esercizio | -20 °C ... +85 °C |
| Protezione |
IP65 IP66 |
| Tipi di collegamento |
M23 Connettori |
| Velocità di rotazione massima |
6.000 min-1 |
| Peso | 400 g |
| Elettronica | |
|---|---|
| lettura | ottico |
| Alimentazione |
5 V DC 10...30 V DC |
| Interfacce |
Parallel |
• Tensione d'alimentazione 5 V DC o 10 ... 30 V DC.
• Collegamento tramite cavo o connettore.
• Codice Gray, codice binario o codice BCD.
Robusto
• Elevata resistenza agli shock.
• Campo di temperatura da -20°C a +85°C.
• Classe di protezione fino a max. IP66.
Accessori
Statore antirotazione
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 mm
Per il montaggio laterale sulla flangia dell'encoder.
Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.1602.0000 |
Braccio di fissaggio, medio (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 ... 45,75 mm
Per applicazioni con gioco assiale e radiale con movimenti rotatori costanti.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40E0.0000 |
Statore antirotazione
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 32,5 mm
Per il montaggio laterale sulla flangia dell'encoder.
Per applicazioni con gioco assiale e radiale ad alta dinamica.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 3 viti
| 8.0010.40L0.0000 |
Braccio di fissaggio, corto (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 32,25 mm
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40M0.0000 |
Braccio antirotazione elastico
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Per applicazioni con basso gioco radiale e assiale e bassa dinamica.
Ambito di consegna
- Elemento a molla a filo
- 1 vite per il montaggio sull'encoder.
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.40W0.0000 |
Spina cilindrica, lunga con filettatura di fissaggio
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Con filettatura di montaggio.
Adatto per:
- Elemento elastico corto (8.0010.4H00.0000)
- Elemento elastico lungo (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Statore antirotazione, 2 punti di fissaggio
Per gli encoder ad albero cavo
con flangia ø 50 ... 58 mm
Raggio di montaggio 31,5 mm
Per il montaggio laterale sulla flangia dell'encoder. Per applicazioni con requisiti di alta precisione.
Ambito di consegna
- Accoppiamento statore (acciaio inossidabile)
- 4 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 2 viti
| 8.0010.4D00.0000 |
Elemento elastico, corto
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 16 ... 27 mm
Per applicazioni con gioco assiale limitato a bassa dinamica e spazio di installazione limitato.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elemento elastico, lungo
Per gli encoder ad albero cavocon flangia ø 36 ... 58 mm
Raggio di montaggio 30,7 ... 36,7 mm
Per applicazioni con alto gioco assiale, a bassa dinamica.
Ambito di consegna
- Elemento a molla (plastica)
- 1 vite per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- Pin parallelo 8.0010.4700.0000
| 8.0010.4I00.0000 |
Braccio di fissaggio, lungo (flessibile)
Per gli encoder ad albero cavocon flangia ø 50 ... 58 mm
Raggio di montaggio 36,5 ... 85 mm
Per applicazioni con gioco assiale e radiale a bassa dinamica.
Ambito di consegna
- Supporto di coppia (acciaio inossidabile)
- 3 viti per il montaggio sull'encoder
Connessione all'applicazione (non inclusa nella consegna)
- 1 vite
| 8.0010.4R00.0000 |
