Systèmes de Sélecteur d'étages

Ants LEB02

  • Retour d'information précis sur la position

  • À 100 % sans glissement
  • Hauteur des convoyeurs jusqu'à 392 m

  • Compact au maximum
  • Longueur de mesure 392 m
  • Accélération 8 m/s
  • Résolution max. 0,25 mm
  • Précision ±1 mm
CANopen-Lift
RS485
SSI, gray

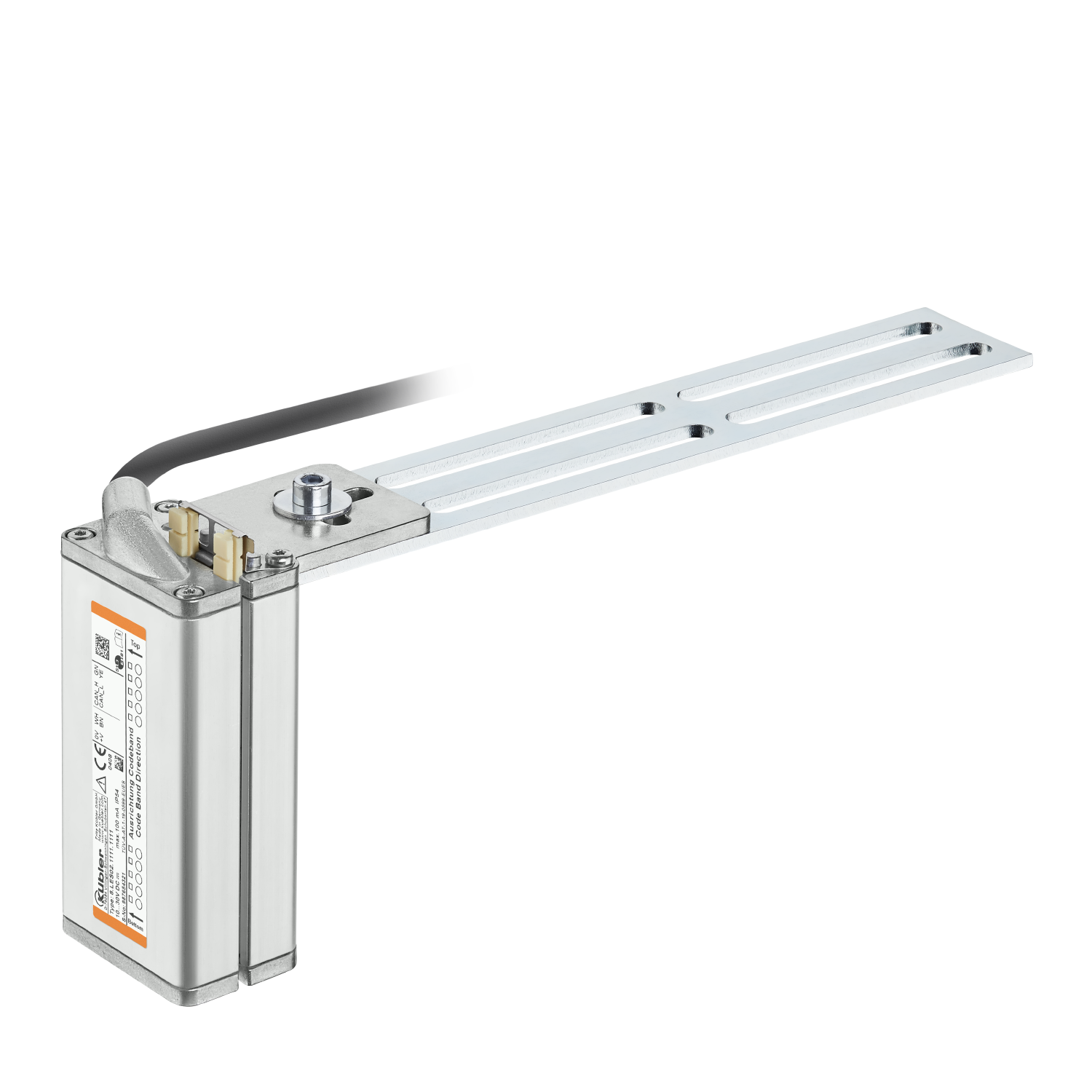

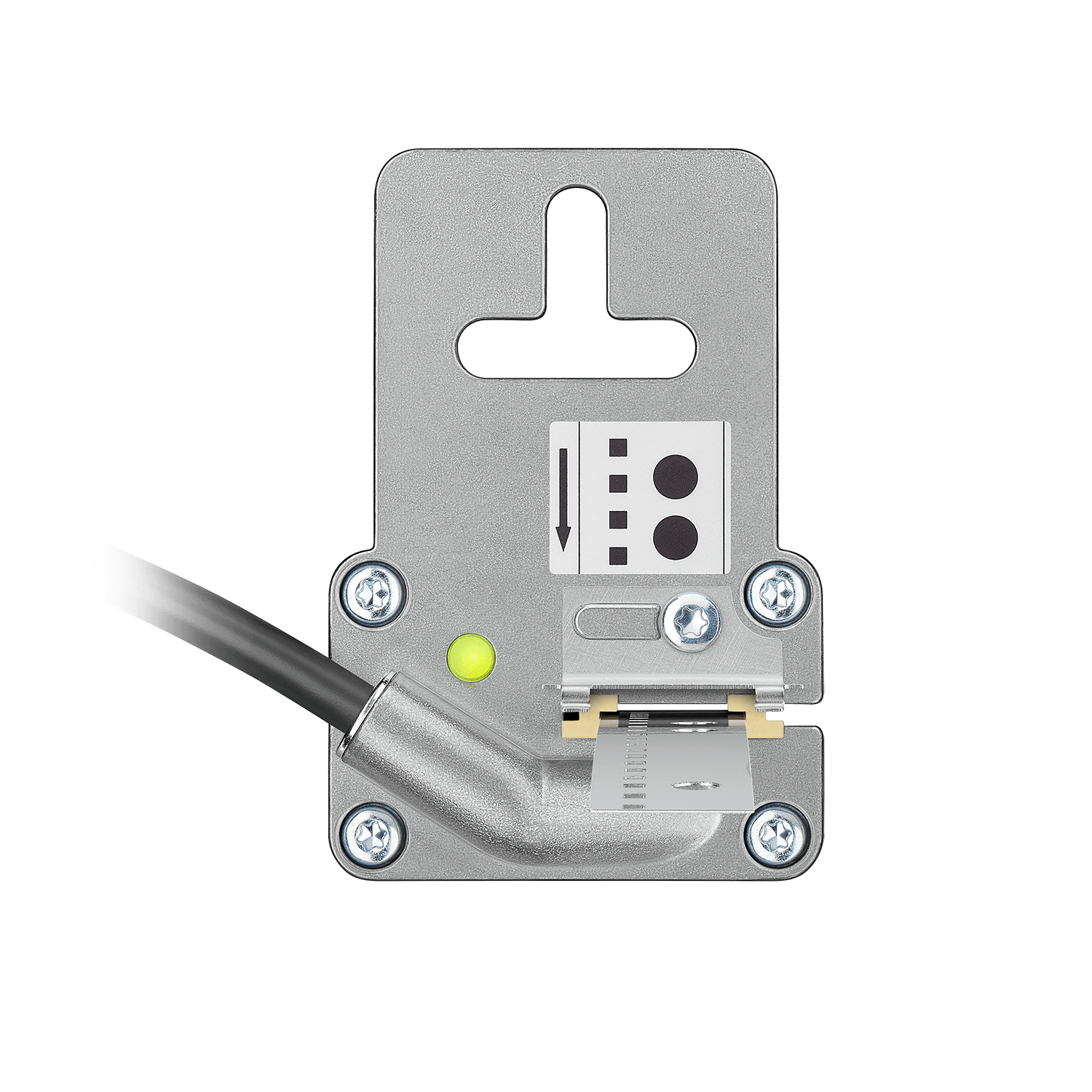

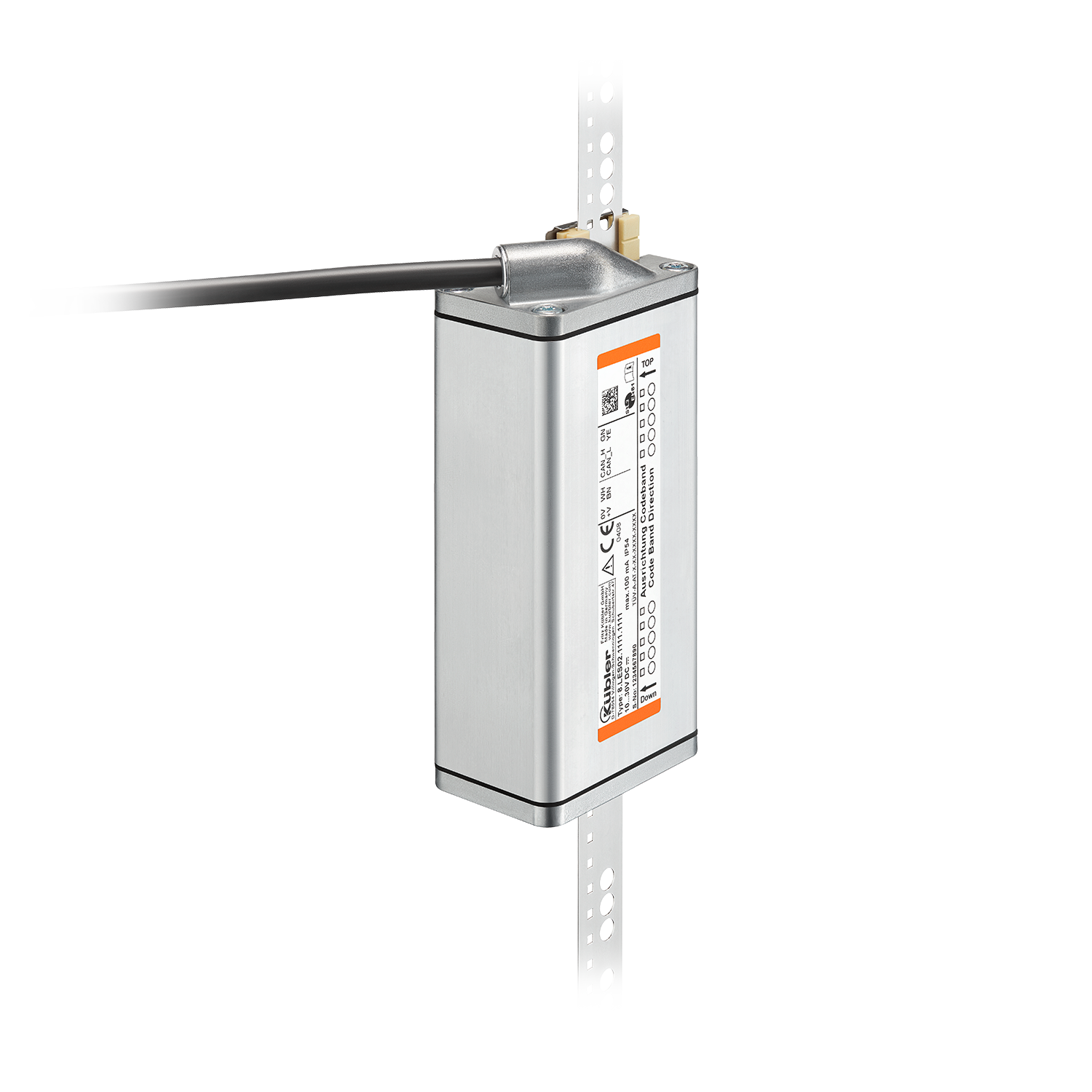

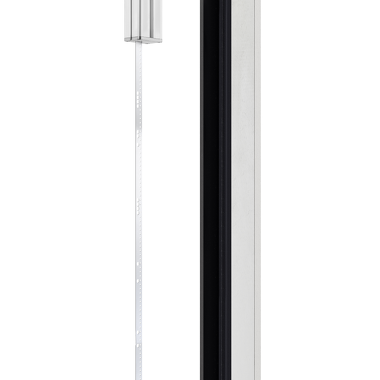

Système de sélecteur d'étages – positionnement absolu de la cabine d’ascenseur.

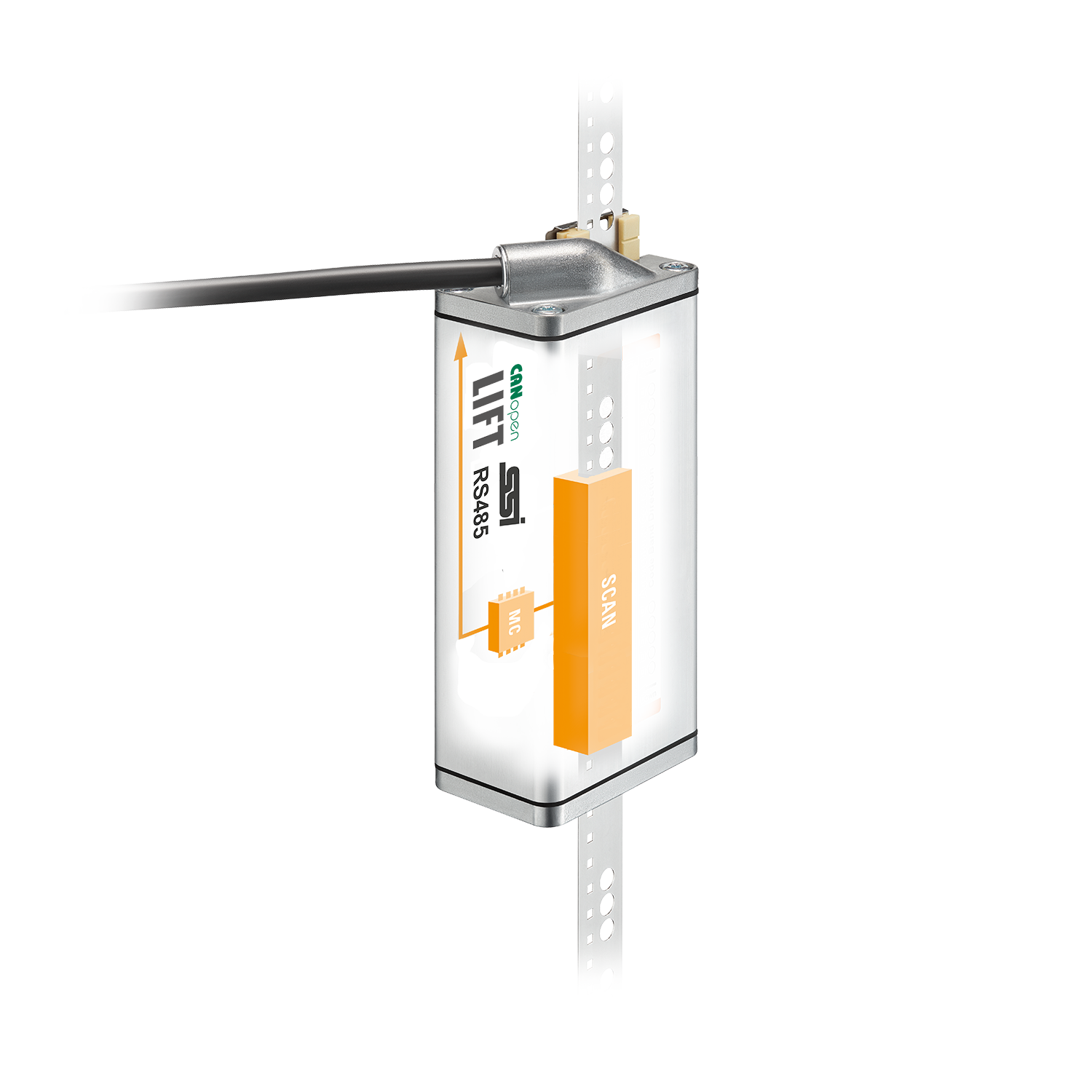

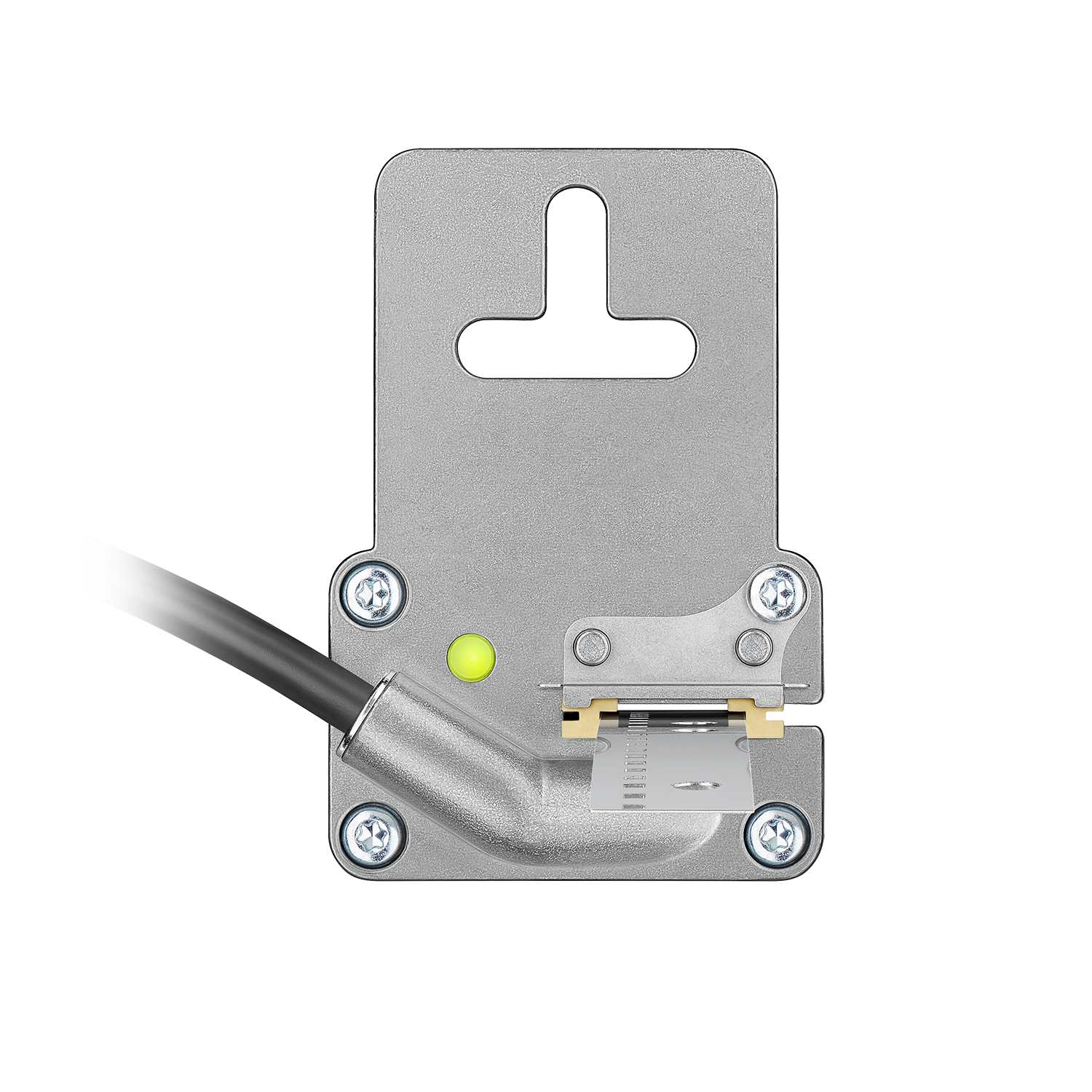

Ants LEB02 est un système de mesure extrêmement robuste, compact et sans contact. Grâce à son principe de mesure sans contact, il mesure, sans glissement, les positions absolues de la cabine avec une résolution de 1 mm et une vitesse de déplacement de 8 m/s. Les composants supplémentaires comme les commutateurs magnétiques ne sont plus nécessaires. Son montage simple et aisé réduit le temps d’installation, contribuant ainsi à la réduction des coûts globaux.

Mécaniquement
Système de mesure Systèmes de Sélecteur d'étages
Longueur de mesure 392 m
Accélération 8 m/s
Dimension 126 mm x 55 mm x 37 mm
Température de fonctionnement -10 °C ... +70 °C
Indice de protection IP54
Poids 500 g
Électrique
Résolution max. 0,25 mm
Précision ±1 mm
Interfaces CANopen-Lift
RS485
SSI, gray
Tension d'alimentation 10...30 V DC

Caractéristiques

  • Valeurs de position absolues.
  • Longueur de mesure jusqu’à 392 m.
  • LED d‘état.
  • Extrêmement robuste et compact.

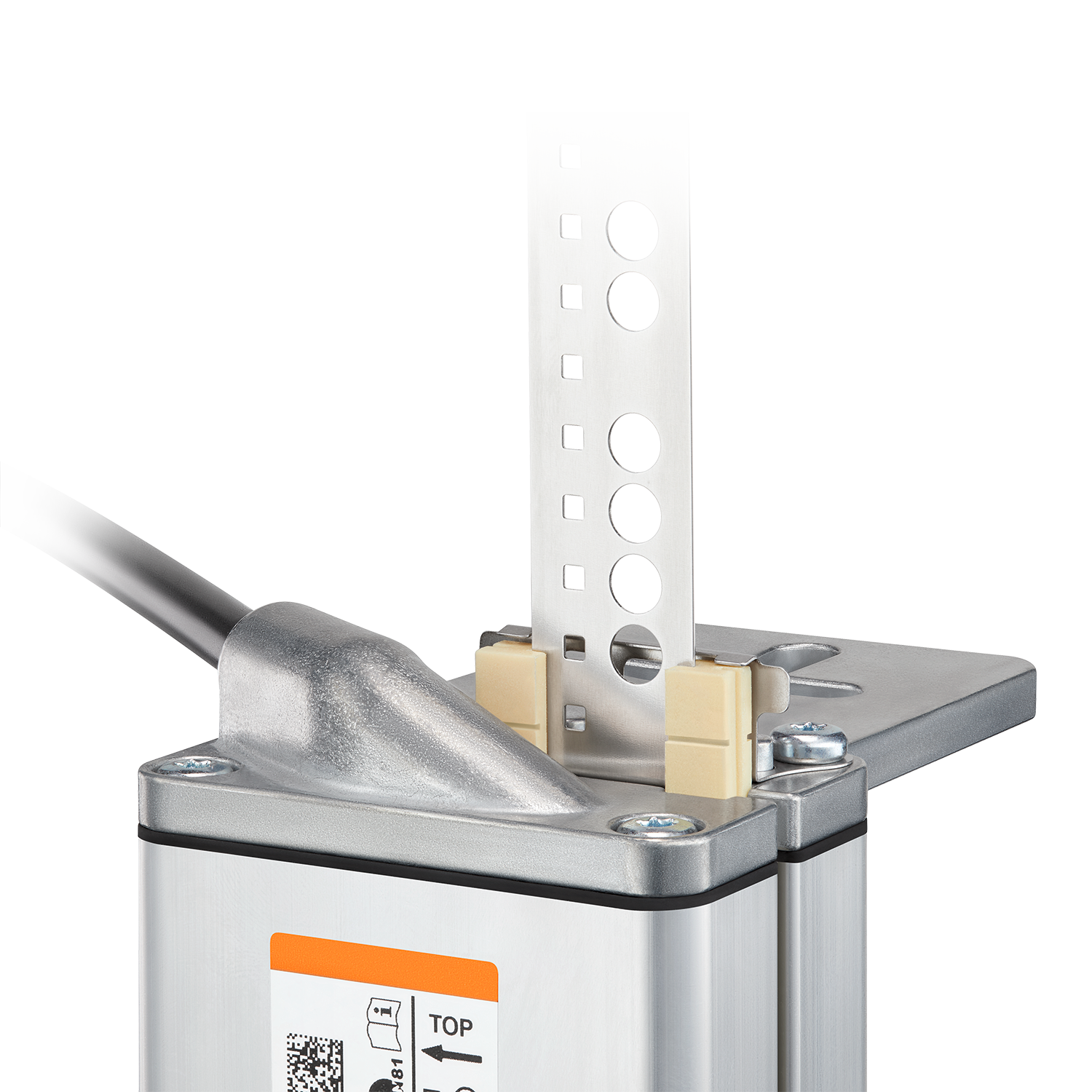

  • Bande codée en acier inoxydable.
  • Montage aisé.
  • Principe de mesure sans contact.

 Avantages

  • Disponibilité maximale –pas de prise de référence en cas de coupure de courant.
  • 100 % sans glissement – mesure de position absolue directement sur la cabine.
  • Convient à des espaces de montage restreints.
  • Travail de montage réduit.
  • Ne nécessite pas de composants supplémentaires (capteurs magnétiques, détecteur
    de référence).
  • Longue durée de vie grâce à une conception robuste.
Fiche technique

Ants LEB02

PDF ∼ 777,4 KB | 09.2023
DE
EN
FR
Instructions d'utilisation

Ants LEB02

Multilingue: Allemand, Anglais, Français
PDF ∼ 3,3 MB | 11.2021

Notice de montage

Emballage avec bande codée Ants

Multilingue: , Allemand, Anglais, Français, Italien, Espagnol
PDF ∼ 1,1 MB | 04.2019

Manuel

Ants LEB02 (Base du codeur linéaire)

PDF ∼ 3,2 MB | 12.2021
DE
EN
Paramètres de sécurité

Ants LEB02 MTTF

Multilingue: Allemand, Anglais
PDF ∼ 470,1 KB | 07.2019

Certificat de conformité

Ants LEB02 CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 146,1 KB | 03.2023

Fichier périphérique

LEB02 / EDS-Datei

ZIP ∼ 1,9 KB | 10.2017

CAD mécanique / STEP

LEB.MK

ZIP ∼ 1,7 MB | 07.2019

LEX02.1

ZIP ∼ 2,5 MB | 08.2020

LEX02.2

ZIP ∼ 2,4 MB | 08.2020

Certificats Produits

LEx02 UL Canada

PDF ∼ 75,5 KB | 02.2021
EN

LEx02 UL USA

PDF ∼ 71,3 KB | 02.2021
EN
Nota

Montage-Kit Ants Base and Ants Safe

Multilingue: , Allemand, Anglais, Français, Italien, Espagnol
PDF ∼ 356,1 KB | 04.2021

Coupe à longueur, marquage et traçage Bande code 392 m

Multilingue: , Allemand, Anglais, Français, Italien, Espagnol
PDF ∼ 1,5 MB | 06.2019

Brochures

Solutions pour la technologie des ascenseurs

PDF ∼ 5,5 MB | 07.2023
DE
EN

Accessoires

Borne de blindage CEM

Borne de blindage CEM

Pour une installation conforme CEM du câble du codeur.
• Montage sur rail profilé
• Diamètre de blindage

8.0000.4G06.0312 (03-12 mm)


• Poids env. 7,4 g
• Collier de serrage (acier à ressort, galvanisé)
• Pied (acier à ressort)
8.0000.4G06.0312
Fiche technique
Borne de blindage CEM
DE EN FR
CAD mécanique / STEP
8.0000.4G06.0XXX

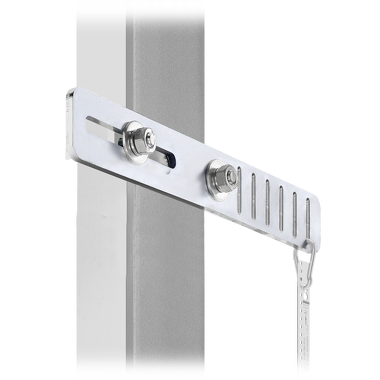

Kit de montage Base

Kit de montage Base

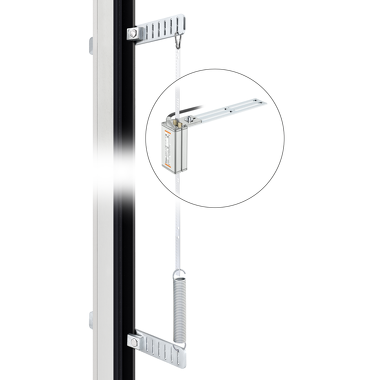

Le kit de montage LEB.MK comprend tous les composants nécessaires pour l‘installation du capteur Ants LEB02 et de sa bande codée dans la cage de l‘ascenseur.
Base 8.LEB.MK.0001
Fiche technique
LEB.MK - Kit de montage Base
DE EN FR
CAD mécanique / STEP
LEB.MK

Guides de glissement servent

Guides de glissement servent

Les guides de glissement servent au guidage latéral de la bande codée LEX.BA dans les capteurs LEB02 et LES02.

Etendue de la livraison:
2 x guides de glissement servent pour LEB02 / LES02
8.LEX.ZB.0002
Fiche technique
8.LEX.ZB.0002 Guides
DE EN FR

Mousqueton

Mousqueton

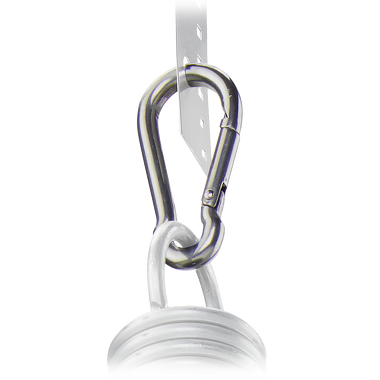

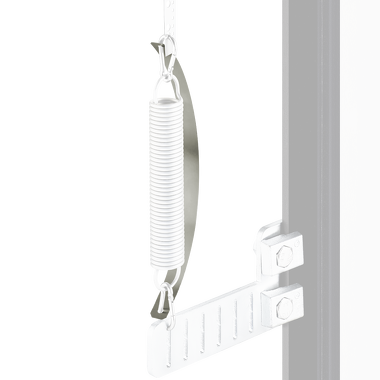

Mousqueton pour fixer la bande de codage LEX.BA aux attaches des rails.

Etendue de la livraison:
1 x mousqueton
8.LEX.ZB.0007
Fiche technique
8.LEX.ZB.0007 Mousqueton
DE EN FR

Élément d‘arrêt

Élément d‘arrêt

L‘élément d‘arrêt sert à la fixation des guides de glissement dans les capteurs Ants LEB02 et Ants LES02.
L‘élément d‘arrêt doit être remplacé s‘il présente des déformations ou s‘il est endommagé.

Etendue de la livraison:
1 x élément d‘arrêt
1 x vis à tête ovale M3,5 x 12
8.LEX.ZB.0013
Fiche technique
8.LEX.ZB.0013 Élément d‘arrêt
DE EN FR
