Codeurs Absolu monotour

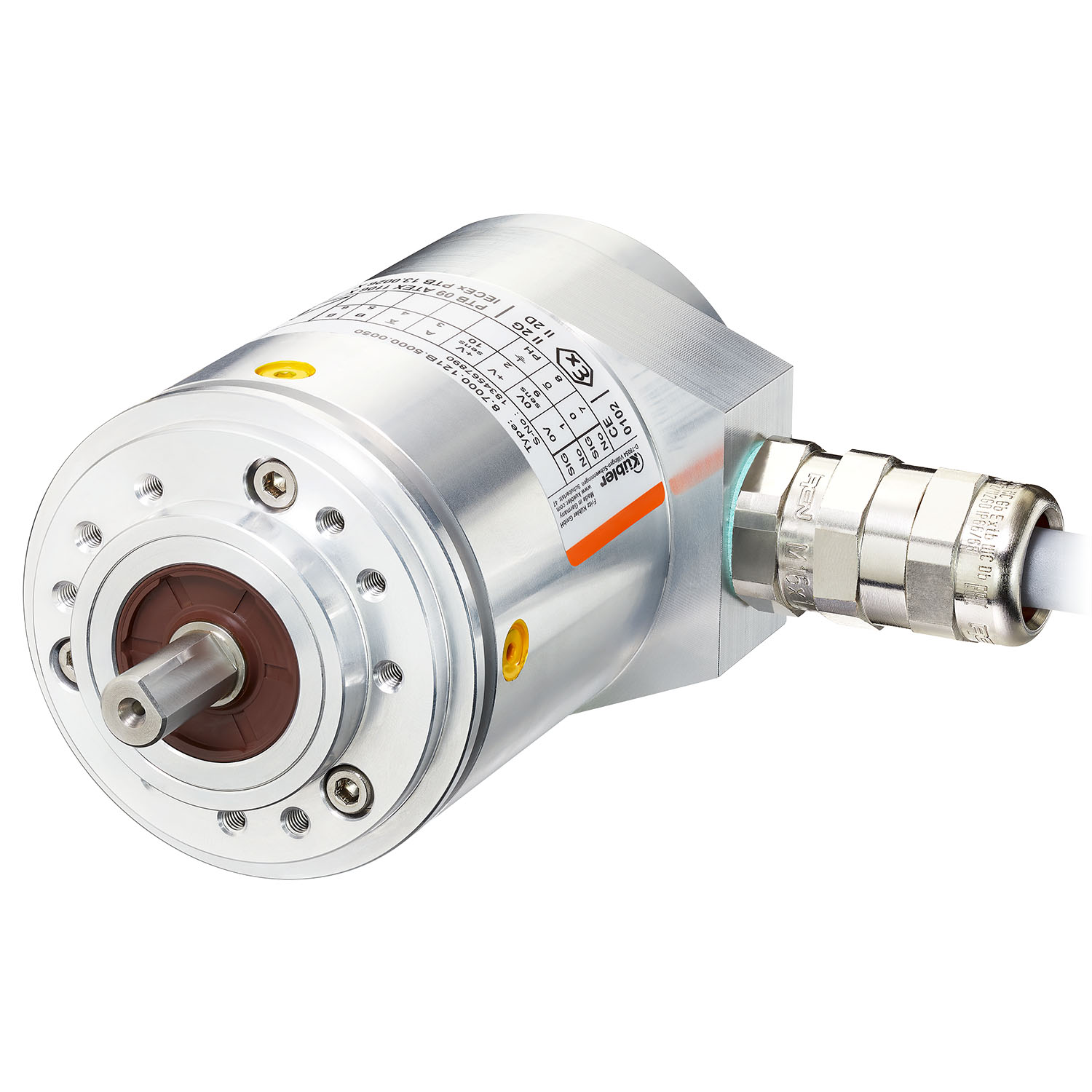

Sendix 7053FS2
|
|
Le produit est discontinué
Ce produit n'est plus disponible. Nous serons heureux de vous aider à choisir un produit comparable.
Protection contre les explosions et sécurité fonctionnelle jusqu'à SIL2/PLd.
Protection antidéflagrante et technique de sécurité fonctionnelle dans un seul appareil. Le codeur absolu Singleturn Sendix 7053FS2 convient aux applications de sécurité jusqu'à SIL2 selon EN 61800-5-2 ou PLd selon EN ISO 13849-1. De plus, ce codeur offre une protection antidéflagrante dans un boîtier compact de 70 mm en aluminium résistant à l'eau de mer.
| Mécaniquement | |
|---|---|
| Dimension | Ø 70 mm |
| Type d’arbre |
10 mm arbre, avec méplat 12 mm arbre, avec rainure de clavette |
| Type de bride |
Ø 70.00 mm |
| Température de fonctionnement | -40 °C ... +60 °C |
| Indice de protection |
IP67 |
| Raccordements |
Câble axial Câble radial |
| Vitesse de rotation max. |
6.000 min-1 |
| Poids | 1300 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
2.048 ppr Incrémentaux 17 Bit Monotour |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
SSI + 2048 ppr SinCos BiSS + 2048 ppr SinCos |
Technologie sécurité fonctionnelle
- Codeur avec certificat indépendant IFA / TÜV.
- Convient aux applications jusqu'à SIL2 selon EN 61800-5-2.
- Convient aux applications jusqu'à PLd selon EN ISO 13849-1.
- Interface SSI ou BiSS avec pistes SinCos incrémentales de 2048 ppr.
- Montage mécanique certifié + électronique.
- Type « Enveloppe résistante à la pression ».
- ATEX avec certificat d'examen de type CE.
- IECEx avec certificat de conformité (CoC).
Accessoires
Accouplements à soufflet (FS)
Les accouplements à soufflet servent à relier avec un jeu réduit le moteur et le codeur. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur.Ces accouplements à soufflet (FS) servent à la liaison sûre de l'application et des codeurs SIL.
En plus du soufflet métallique, cet accouplement à soufflet de sécurité dispose de griffes internes qui assurent l'entraînement du codeur en cas de rupture de la liaison par le soufflet.
Variantes - pour diamètre d'arbre d1/d2 en mm
10/10 - 10/12
| 8.0000.15FS.XXXX |
Bride d´adaptation, Ø 115 mm, bride européenne
Pour codeurs à arbre avec bride ø 70 mmContenu de la livraison
- Adaptateur de bride (aluminium)
- 3 vis pour la fixation au codeur
Connexion à l'application (non fournie)
- 6 vis
| Drehgeber 70xx | 8.0010.2170.0000 |
