Inklinometry (czujniki nachylenia)

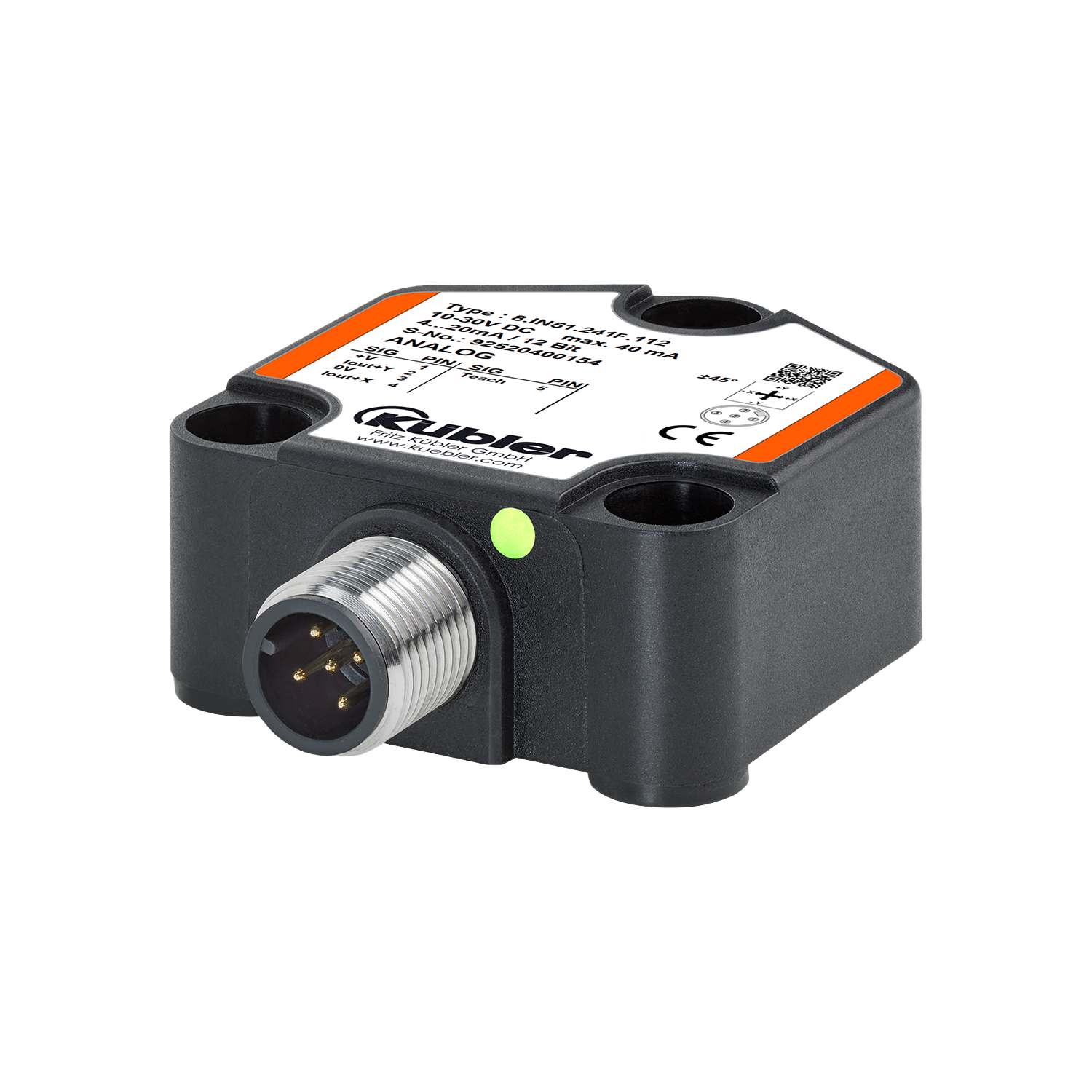

IN51
|
|
Do zastosowań dynamicznych: Inklinometry zapewniające szybki pomiar i wysoką dokładność.
Połączenie czujników przyspieszenia i prędkości obrotowej (żyroskop) minimalizuje wpływ wibracji i zakłóceń przyspieszenia.| Mechanicznie | |
|---|---|
| Wielkość | 44,5 mm x 42,5 mm x 20 mm |
| Rodzaje przyłączy |
Kabel osiowo M12 złącza |
| Temperatura pracy | -40 °C ... +85 °C |
| Stopień ochrony |
IP68 IP69k |
| Elektryczny | |
|---|---|

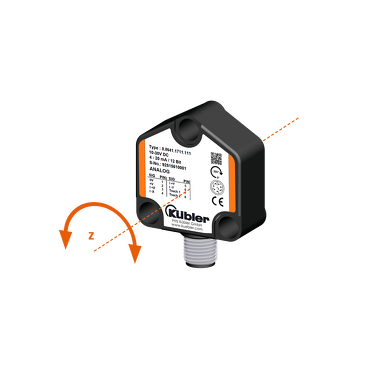

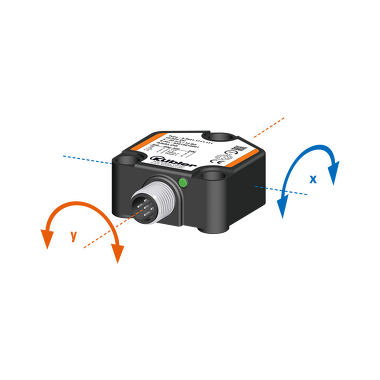

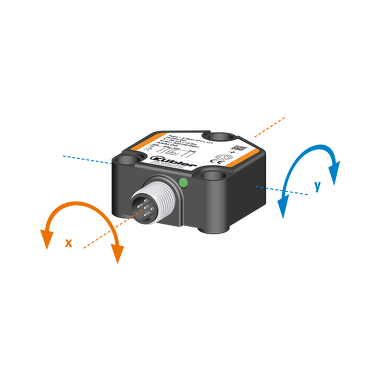

| Zakres pomiarowy | 0°...360° / -85°...+85° |
| Dokładność pomiaru | ±0,1 ... ±0,3° / ±0,1 ... ±0,7° |
| Interfejsy |
Analog 0,1...4,9 V Analogowy 0,5...4,5 V Analog 0...5 V Analog 0...10 V Analogowy 4...20mA |
| Napięcie zasilające |
10...30 V DC 15...30 V DC |
Akcesoria
Przystawka do funkcji uczenia
Regulacja zakresu pomiarowego za pośrednictwem przystawki do funkcji uczeniaUstawienie zakresu pomiaru kąta na zgodny z ruchem wskazówek zegara:
- Przemieścić kursor na pozycję początkową
- Nacisnąć przycisk Teach-GND (Uczenie–UZIEMIENIE) i przytrzymać do momentu przełączenia wyjścia < 4 mA / 0,1 V (ok. 1 s)
- Przemieścić kursor na pozycję końcową
- Nacisnąć przycisk Teach-GND (Uczenie–UZIEMIENIE) i przytrzymać do momentu przełączenia wyjścia na 20 mA / 4,9 V (ok. 3 s)
Resetowanie zakresu pomiaru kąta:
- Nacisnąć przycisk Teach-GND (Uczenie–UZIEMIENIE) i przytrzymać do momentu przełączenia wyjścia na 12 mA (ok. 6 s)
- Zakres pomiaru kąta jest zresetowany na 360°
| IS40 | 05.TX40.1 |
Zacisk ekranowania EMC
Do zgodnej z wymaganiami kompatybilności elektromagnetycznej (EMC) instalacji kabla enkodera.- Montaż na szynie typu Ω
- Średnica ekranu
8.0000.4G06.0312 (03–12 mm)
- Waga ok. 7,4 g
- Zacisk (stal sprężynowa, ocynkowana)
- Stopka (stal sprężynowa)
| 8.0000.4G06.0312 |
Adapter Teach, 8-pinowy
Do sterowania wejściami sterującymi dla następujących funkcji:
- Przywrócenie ustawień fabrycznych
- Środek pomiaru
- Skalowanie analogowego zakresu pomiarowego (pozycja początkowa/końcowa)
- Ustawianie filtra czujnika
| 8.0010.9000.0017 |
Kable i złącza
