Inklinometry (czujniki nachylenia)
IN41
|
|
Ekonomiczne rozwiązanie: czujnik nachylenia do zastosowań statycznych.

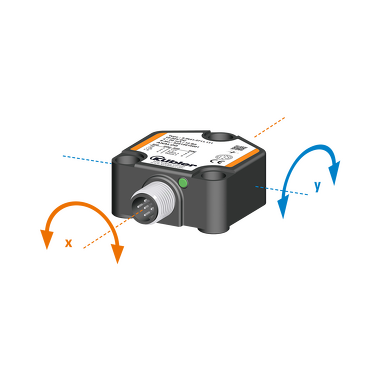

Inklinometry serii IN41 umożliwiają niezawodny pomiar nachylenia dwuosiowego w zakresie pomiarowym ±85° lub nachylenia jednoosiowego do 360°. Dzięki kompaktowej obudowie i wysokiemu stopniowi ochrony do IP68/IP69K nadają się one również do stosowania w wymagających środowiskach. Opcjonalne zakresy pomiarowe, zintegrowane funkcje filtrowania i różne interfejsy analogowe umożliwiają elastyczne dostosowanie do różnych zastosowań.| Mechanicznie | |
|---|---|
| Wielkość | 44,5 mm x 42,5 mm x 20 mm |
| Rodzaje przyłączy |
Kabel osiowo M12 złącza |
| Temperatura pracy | -40 °C ... +85 °C |
| Stopień ochrony |
IP68 IP69k |
| Elektryczny | |
|---|---|
| Zakres pomiarowy | 0°...360° / -85°...+85° |
| Dokładność pomiaru | ±0,1 ... ±0,3° / ±0,1 ... ±0,7° |
| Interfejsy |
Analog 0,1...4,9 V Analogowy 0,5...4,5 V Analog 0...5 V Analog 0...10 V Analogowy 4...20mA |
| Napięcie zasilające |
0...80 V AC 10...30 V DC |
Właściwości i zalety
Czujnik analogowy do niezawodnych pomiarów nachylenia
- Pomiar 2-osiowy do ±85° lub pomiar 1-osiowy do 360
- Dokładność pomiaru w całym zakresie pomiarowym (do maks. 0,1°)
Do zastosowań z ograniczoną przestrzenią montażową
- Rozwiązanie opracowane z uwzględnieniem aspektów ekonomicznych, o niewielkich rozmiarach
Elastyczne dostosowanie do różnorodnych zastosowań
- Opcjonalne wybieralne zakresy pomiarowe i funkcje filtrowania.
- Różne interfejsy analogowe
Łatwe uruchomienie i diagnostyka
- Wskaźnik LED zapewniający szybki przegląd stanu pracy
- Indywidualne ustawienia „Easy-Teach” za pomocą adaptera Teach
- Definiowanie ustawień wstępnych (punkt zerowy / położenie środkowe)
- Skalowanie analogowego zakresu pomiarowego (pozycja początkowa/końcowa)
- Ustawianie filtra czujnika
- Przywracanie ustawień fabrycznych
Do stosowania w trudnych warunkach otoczenia
- Stopień ochrony IP68/IP69k do stosowania w wymagających środowiskach
- Ochrona również przed mgłą solną i szybkimi zmianami temperatury
Akcesoria
Przystawka do funkcji uczenia
Regulacja zakresu pomiarowego za pośrednictwem przystawki do funkcji uczeniaUstawienie zakresu pomiaru kąta na zgodny z ruchem wskazówek zegara:
- Przemieścić kursor na pozycję początkową
- Nacisnąć przycisk Teach-GND (Uczenie–UZIEMIENIE) i przytrzymać do momentu przełączenia wyjścia < 4 mA / 0,1 V (ok. 1 s)
- Przemieścić kursor na pozycję końcową
- Nacisnąć przycisk Teach-GND (Uczenie–UZIEMIENIE) i przytrzymać do momentu przełączenia wyjścia na 20 mA / 4,9 V (ok. 3 s)
Resetowanie zakresu pomiaru kąta:
- Nacisnąć przycisk Teach-GND (Uczenie–UZIEMIENIE) i przytrzymać do momentu przełączenia wyjścia na 12 mA (ok. 6 s)
- Zakres pomiaru kąta jest zresetowany na 360°
| IS40 | 05.TX40.1 |
Kable i złącza
M12 Przewód z zarobionym złączem ,
Gotowe zestawy kabli
Złącze żeńskie 5-pin
05.00.60F1.2211.002
