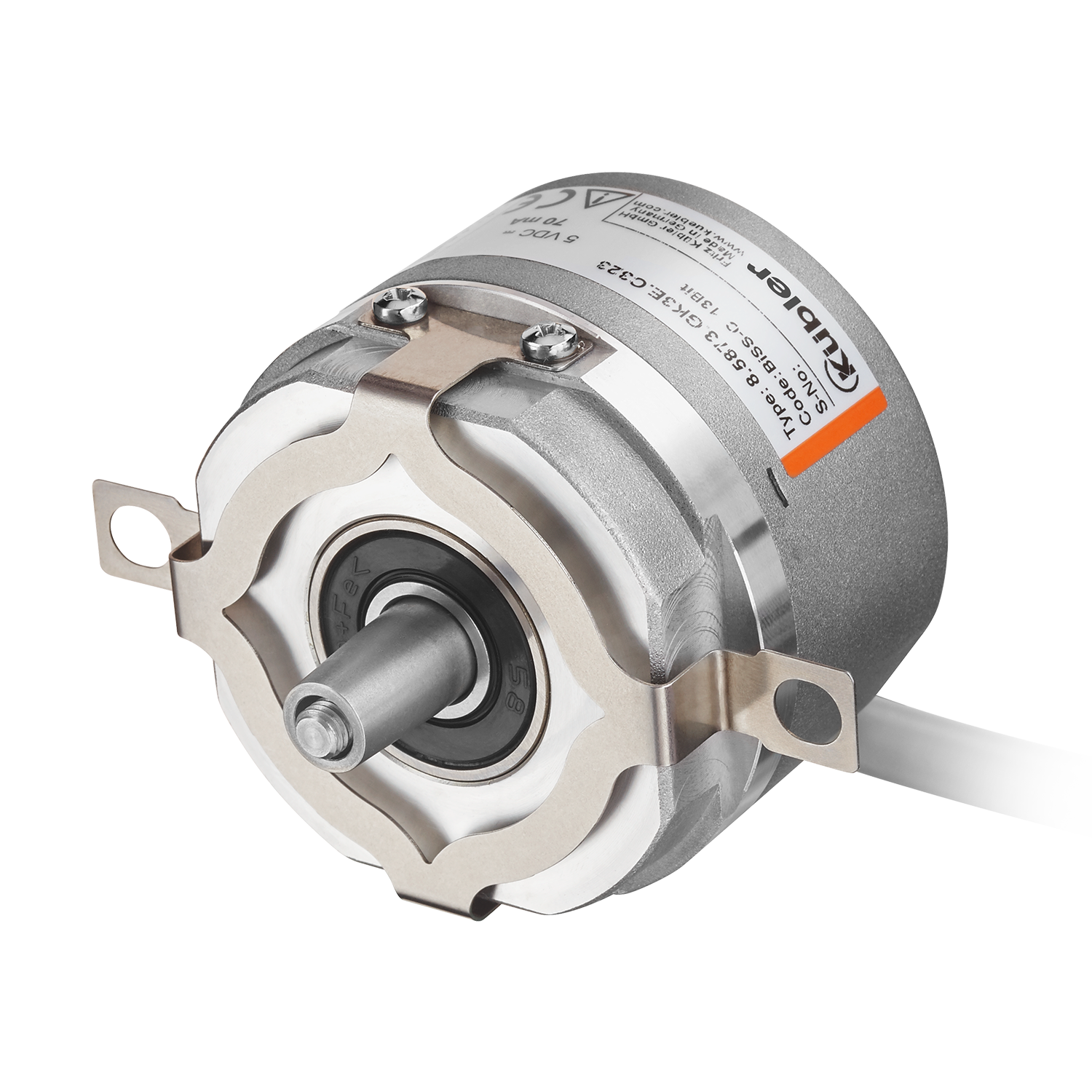

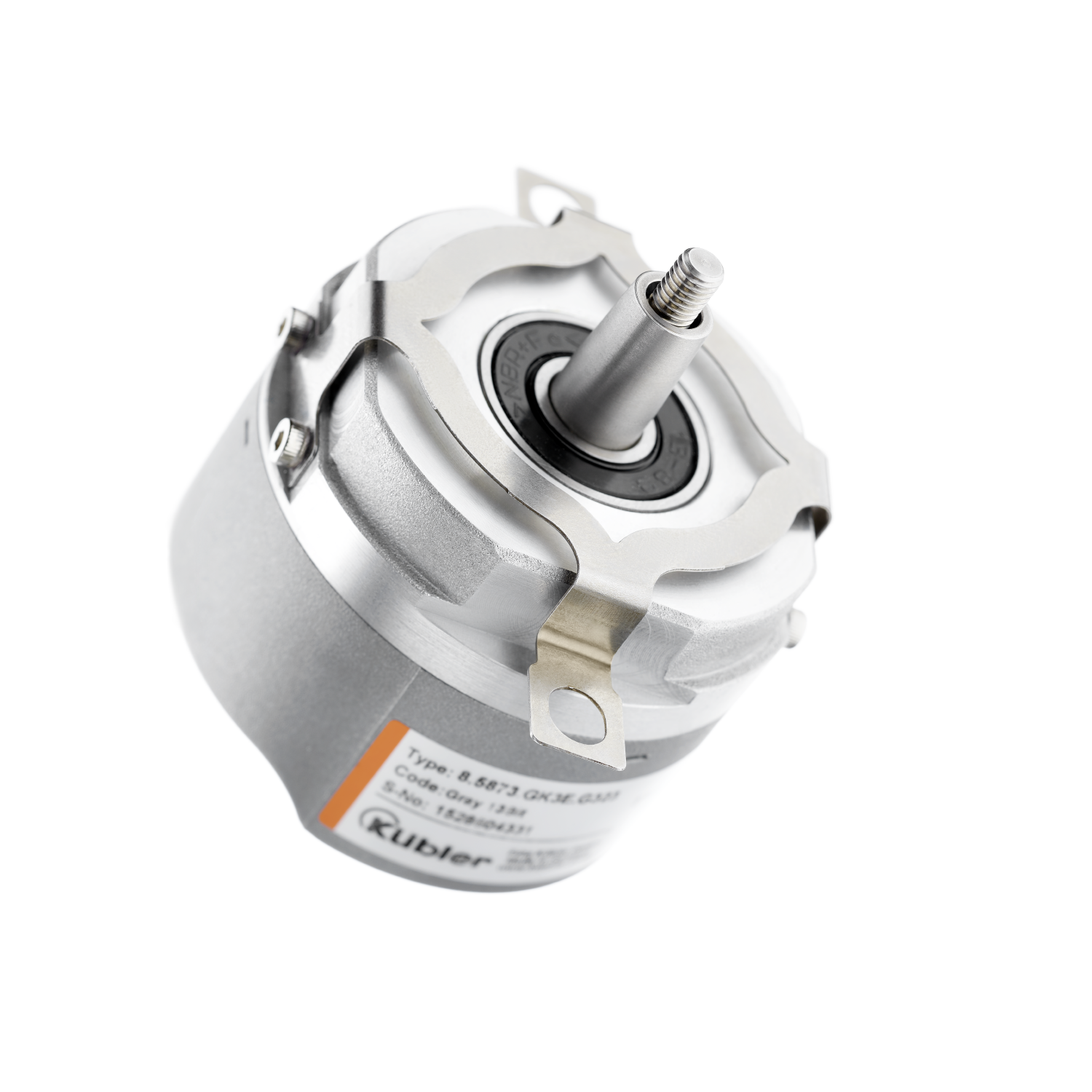

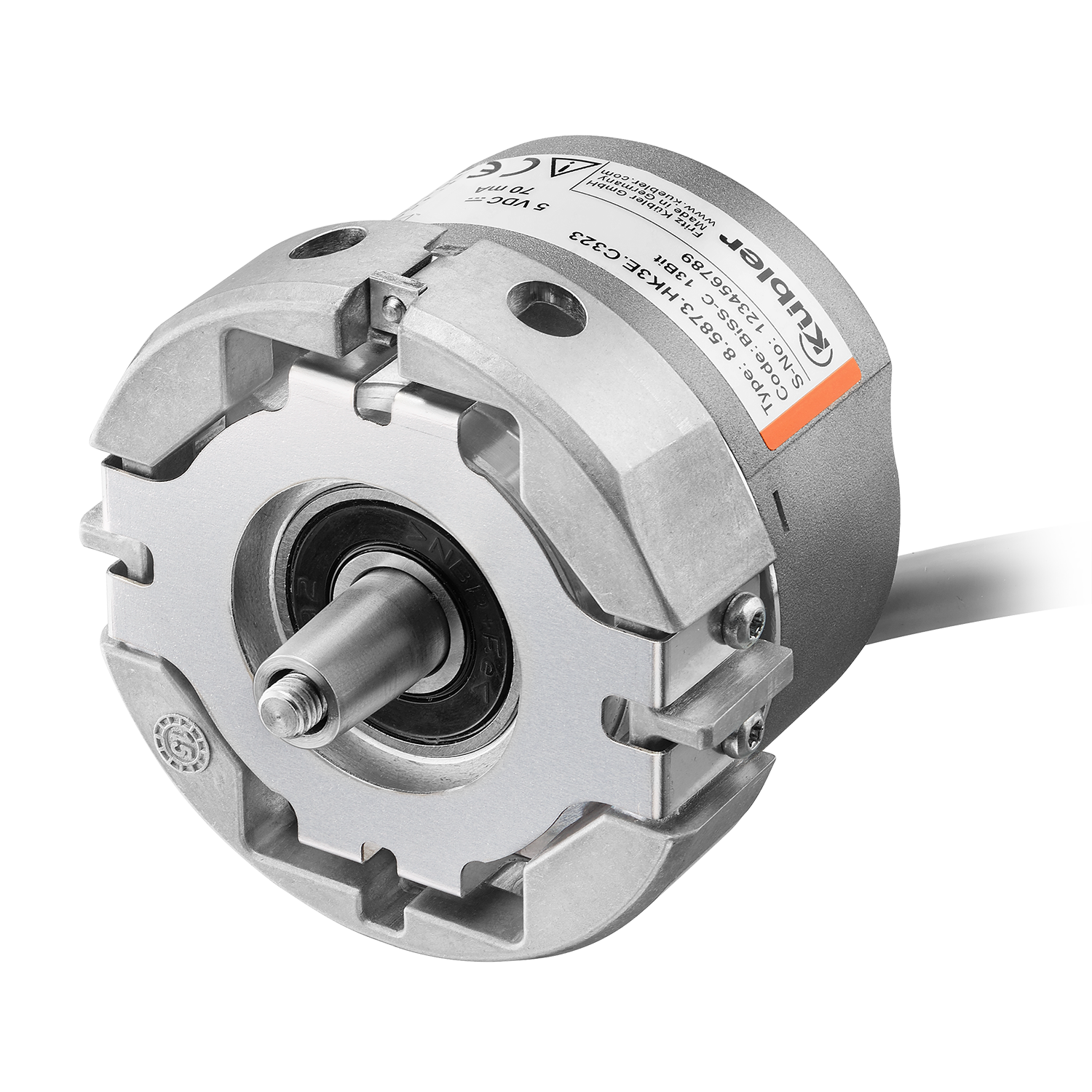

Sendix 5873 Motor-Line Sendix 5873 Motor-Line Sendix 5873 Motor-Line
Sendix 5873 Motor-Line

Enkodery Absolutny Jednoobrotowy

Sendix 5873 Motor-Line

  • Duża precyzja
  • Ze ścieżką inkrementalną SinCos
  • Odporne
  • Wielkość Ø 58 mm
  • 2.048 ppr Inkrementalny
  • 21 Bit Jednoobrotowy
SSI + 2048 ppr SinCos
BiSS

Standard do napędów bezpośrednich. Enkoder z wałem stożkowym.

Optyczne enkodery jednoobrotowe Sendix 5873z interfejsem SSI lub BiSS interface oraz opcjonalną ścieżką inkrementalną 2048imp/obr SinCos osiągają rozdzielczość 21bitów.
Zalety: montaż Plug-and-Play, możliwość ustawienia zdefiniowanej wartości bezwzględnej systemu pomiarowego. Specjalnie zaprojektowane do montażu bezpośrednio na napędach stosowanych w windach.

Mechanicznie
Wielkość Ø 58 mm
Typ kołnierza Ø 58.00 mm
Ø 65.00 mm
Ø 72.00 mm
Temperatura pracy -40 °C ... +90 °C
Stopień ochrony IP65

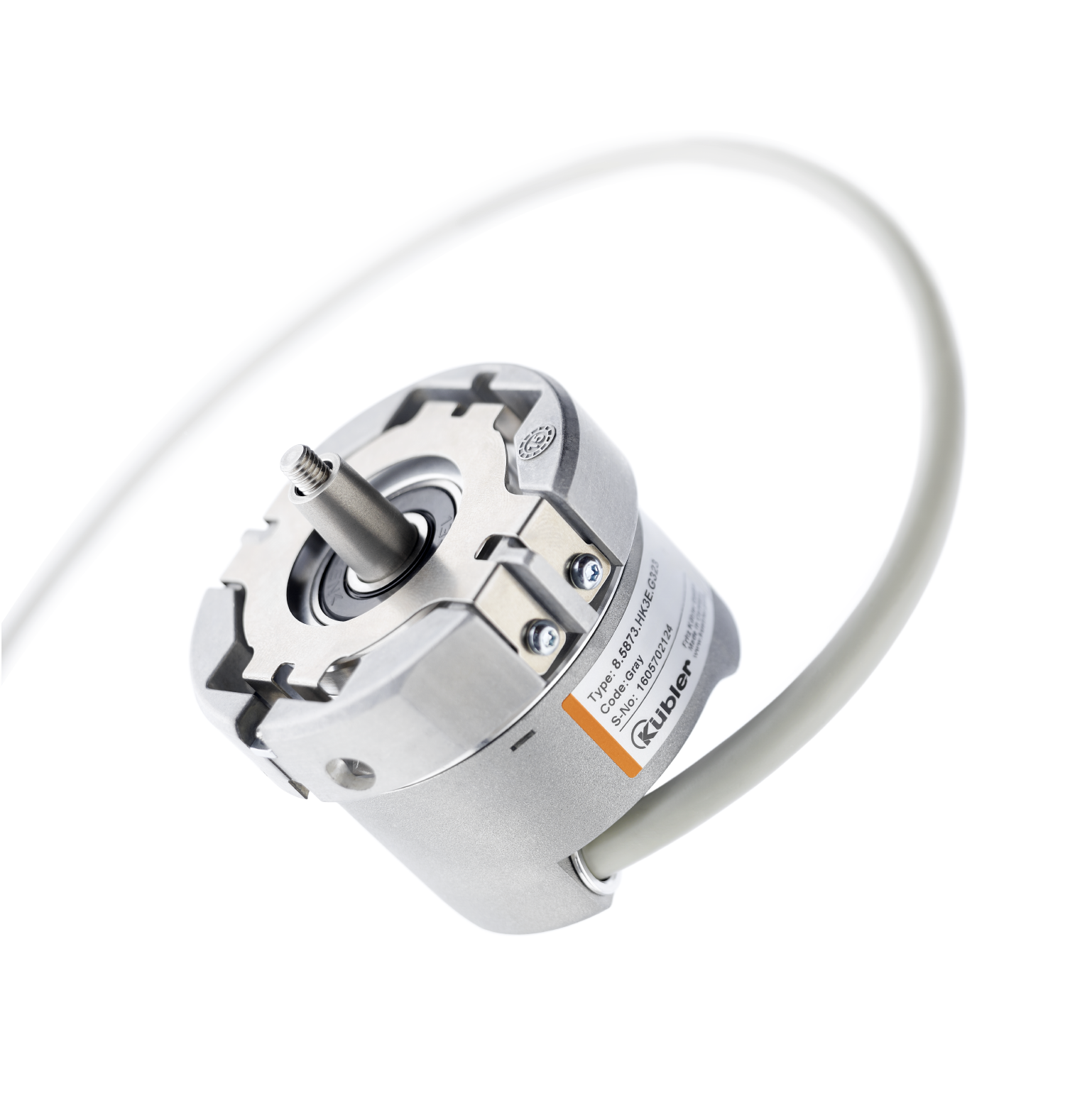

Rodzaje przyłączy Kabel tangencjonalnie

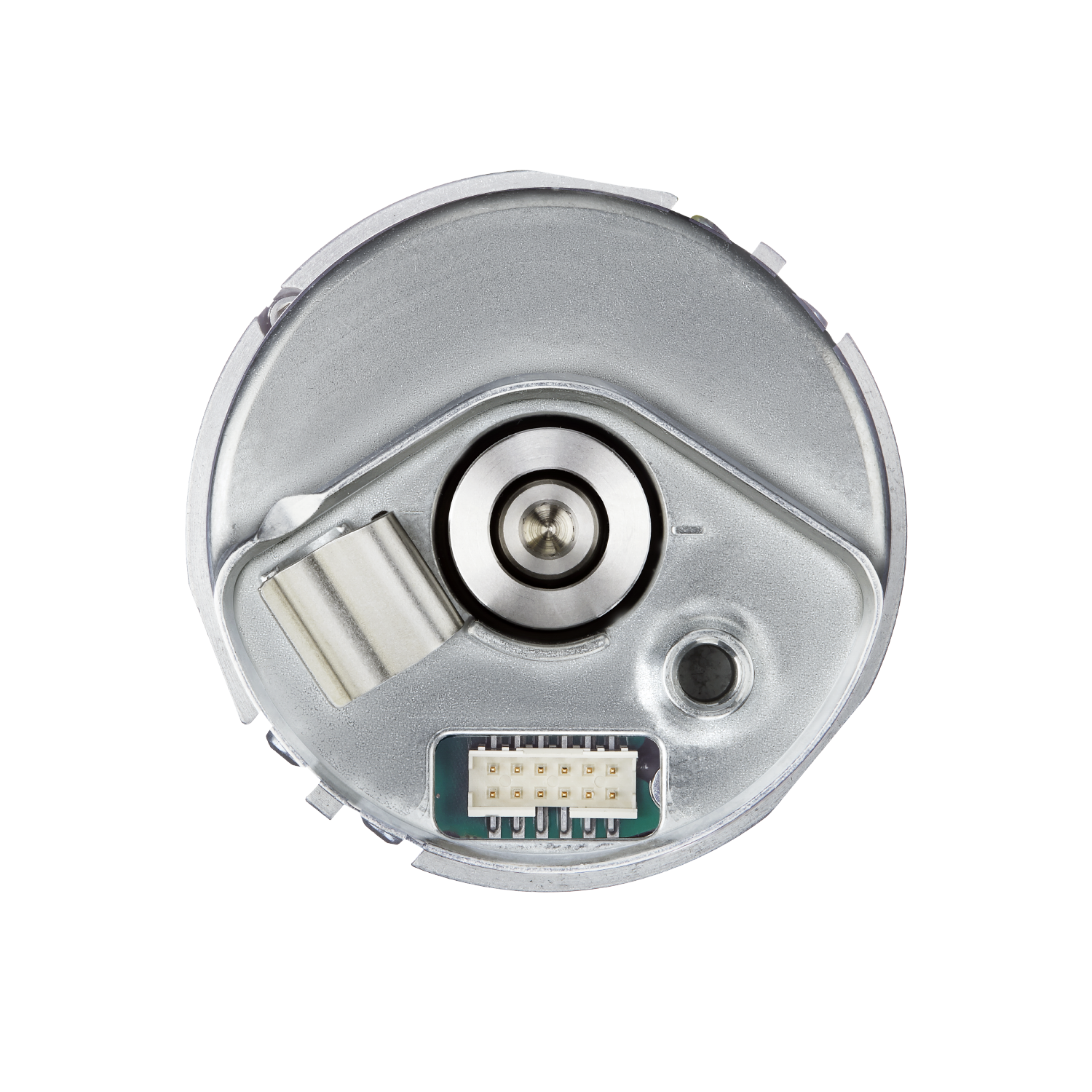

Wtyk do płytki PCB
Maksymalna Prędkość obrotowa 12.000 min-1
Waga 350 g
Elektryczny
Skanowanie optyczny
Rozdzielczość max. 2.048 ppr Inkrementalny
21 Bit Jednoobrotowy
Napięcie zasilania 5 V DC
10...30 V DC
Interfejsy SSI + 2048 ppr SinCos
BiSS
Niezawodny
• Wytrzymała konstrukcja łożysk Safety-Lock™  zapewnia
   odporność na drgania i błędy montażu.
• Idealny do użytku zewnętrznego dzięki IP67
   oraz zakresowi temperatur pracy od -40°C do +90°C.

Wszechstronny
• Wysoka precyzja- czas odświeżania pozycji ≤ 1μs.
• Wysoka rozdzielczość 21bitów poprzez interfejs cyfrowy
  lub wyjścia inkrementalne SinCos / RS422.
• Krótkie czasy cyklu, częstotliwość zegara SSI do
   2 MHz /  BiSS do 10 MHz.
Karta danych

Sendix 5873 Motor-Line

PDF ∼ 704,2 KB | 12.2019
DE
EN
FR
Instrukcja instalacji

Sendix 5834.GK / 5873.GK

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 812,7 KB | 10.2017

Sendix 5834.HK / Sendix 5873.HK

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 889,2 KB | 01.2020

Wskazówki dotyczące bezpieczeństwa enkoderów

Wielojęzyczny: Angielski, Francuski
PDF ∼ 839,3 KB | 11.2017

Plik urządzenia

BiSS EDS

ZIP ∼ 1,7 KB | 08.2019

mechaniczny CAD / STEP

Sendix 5834 / 5873 Motor-Line

ZIP ∼ 3,2 MB | 07.2016

Deklaracja zgodności

Sendix 5853 / 5873 / Deklaracja zgodności

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 380,1 KB | 04.2016

Sendix 5873.xxxL / Deklaracja zgodności

Wielojęzyczny: Niemiecki, Angielski, Francuski
PDF ∼ 351,9 KB | 05.2017

Certyfikaty Produktów

Encoder UL Canada

PDF ∼ 79,9 KB | 11.2019
EN

Encoder UL USA

PDF ∼ 78,2 KB | 11.2019
EN
Wskazówka

BISS Protokół Opis dwukierunkowy Opis dwukierunkowy


Website

BISS Protokół Opis Jednokierunkowa jednokierunkowa


Website

BISS Profil enkodera PB3


Website

BISS Drives list

Wielojęzyczny: Niemiecki, Angielski
PDF ∼ 23,5 KB | 06.2020

BISS Profil uniwersalny PB0


Website

BiSS Interface Homepage


Website
Broszurka

BISS

PDF ∼ 827,1 KB | 11.2016
DE
EN

Akcesoria

Kable i złącza

Kabel Przewód z zarobionym złączem ,  Wtyk do płytki PCB

Kabel Przewód z zarobionym złączem , Wtyk do płytki PCB

Gotowe zestawy kabli

SinCos
SSI + 2048 ppr SinCos
Złącze żeńskie 12-pin PVC Ø 5,8 mm ± 0,2 mm
4x0,10 mm2
8.0000.6D91.XXXX

Karta danych
PCB_Kabelsatz-PVC_Buchse_12-pol+offen_8.0000.6D91.00xx
DE EN FR
