Encoder a filo

B80

  • Lunghezza di misura 3 m
  • Velocità 10 m/s
  • max. Linearità ±0,02 %
Analogico 0...10 V
EtherNet/IP
CANopen
EtherCAT
Controfase
TTL / RS422
SAE J1939
SinCos
PROFIBUS DP
PROFINET IO
SSI, binario
BiSS
IO-Link

Encoder a filo - adatto ai requisiti più elevati.

L'encoder a fune B800 si può impiegare fino a una lunghezza di misura pari a 3 metri.
Questo encoder a filo può essere combinato con i collaudati encoder Kübler Sendix con interfaccia incrementale o assoluta e con sensori analogici.

Meccanica
Sistemi di misurazione Encoder a filo
Lunghezza di misura 1 m
2 m
3 m
Velocità 10 m/s
Dimensione 80 mm x 80 mm x 144 mm
Temperatura d'esercizio -20 °C ... +90 °C
Protezione IP65
Peso 750 g
Elettronica
max. Linearità ±0,02 %
Interfacce Analog 0...10 V
Analogico 4...20 mA
EtherNet/IP
CANopen
EtherCAT
Gegentakt
TTL / RS422
SAE J1939
SinCos
Uscita potenziometro
PROFIBUS DP
PROFINET IO
SSI, binär
BiSS
IO-Link
Alimentazione 12...30 V DC
Robusto
  • L'alloggiamento in alluminio anodizzato al titanio e i fili in acciaio inossidabile permettono di utilizzare la meccanica anche in condizioni difficili.
  • Uscita del filo senza usura grazie alla speciale guida a cuscinetti a strisciamento.

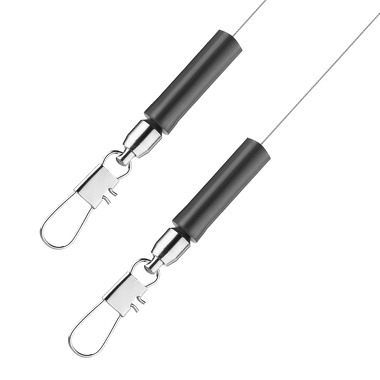

  • Vari tipi di filo e fissaggi del filo.
Versatile
  • Alta velocità di traslazione, fino a 10 m/s.
  • Alta accelerazione, fino a 140 m/s².
  • Fissaggio rapido per mezzo di 2 viti.
  • Varie possibilità di collegamento disponibili.
  • Encoder intercambiabili (installazione intercambiabile).
Scheda tecnica

B80

PDF ∼ 1,6 MB | 04.2024
DE
EN
FR
Istruzioni di installazione

Consigli di sicurezza per gli Encoder a fune

Multilingue: Tedesco, Inglese, Francese, Italiano
PDF ∼ 160,6 KB | 05.2017

Manuale

A50 / B80 / C120 / D135

PDF ∼ 890,5 KB | 05.2024
DE
EN
FR
Parametri di sicurezza

B80 MTTFd

Multilingue: Tedesco, Inglese
PDF ∼ 186,3 KB | 06.2019

B80 MTTFd

Multilingue: Tedesco, Inglese
PDF ∼ 210,5 KB | 06.2019

Dichiarazione di conformità

A50 / B80 / C120 / D135 CE / Dichiarazione di conformità

Multilingue: Tedesco, Inglese, Francese
PDF ∼ 351,9 KB | 04.2016

File del dispositivo

Sendix 58x8 CANopen

ZIP ∼ 63,9 KB | 02.2018

Sendix 58x8 EtherCAT

ZIP ∼ 42,7 KB | 05.2024

Sendix 58x8 PROFIBUS

ZIP ∼ 35,8 KB | 08.2017

Sendix 58x8 PROFINET GSDML

ZIP ∼ 15,2 KB | 09.2016

Sendix F58x8 CANopen

ZIP ∼ 11,2 KB | 10.2014

Sendix F58xx - Singleturn EtherNet/IP

ZIP ∼ 15,0 KB | 01.2021

Sendix M58x8 MT CANopen

ZIP ∼ 678,9 KB | 12.2022

CAD meccanico / STEP

B80

ZIP ∼ 12,2 MB | 01.2015

Brochure

Automazione mobile

PDF ∼ 6,8 MB | 05.2024
DE
EN
prospetto

Panoramica del portafoglio encoder a filo

Multilingue: Tedesco, Inglese
PDF ∼ 221,1 KB | 11.2019

Accessori

Puleggia di rinvio

Puleggia di rinvio

Grazie alle pulegge di rinvio è possibile deviare i movimenti lineari anche intorno agli ostacoli. Questo incrementa non solo la flessibilità, bensì permette di compensare anche le tolleranze di montaggio. Inoltre, le pulegge di rinvio possono fungere da raschiatori antisporco e rompighiaccio.

Dati tecnici:
  • Angolo di montaggio (alluminio anodizzato)
  • Puleggia di rinvio (materia plastica POM)
  • Cuscinetto a sfera (tipo 696-2R5)
Dotazione:
  • 2 x viti a testa svasata per il fissaggio laterale
  • 2 x viti a brugola per il fissaggio a una superficie piana
8.0000.7000.0045
CAD meccanico / STEP
8.0000.7000.0045

Prolunga per cavo in acciaio

Prolunga per cavo in acciaio

Grazie alle prolunghe per cavi, l'effettivo campo di misurazione può essere utilizzato senza alcuna perdita di risoluzione. A tale scopo, offriamo un portfolio composto da numerose prolunghe per cavi.
5 m 8.0000.7000.0048
0,5 m 8.0000.7000.0051
1 m 8.0000.7000.0052
6,5 m 8.0000.7000.0053
3 m 8.0000.7000.0055

Cavi e connettori

M12 Connettore con cavo ,

M12 Connettore con cavo ,

Cablaggio preconfezionati

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Scheda tecnica
Cavo M12, PVC, presa, 5 pin, codifica A, estremità aperta
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
05.B-8151-0/9

Scheda tecnica
Presa M12, 5-pin
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
05.B-8251-0/9

Scheda tecnica
Presa M12, angolare, a 5 pin, con codice A
DE EN FR

M12 Connettore di allacciamento ,

M12 Connettore di allacciamento ,

Connettore a innesto autoassemblato

CANopen
CANopen-Lift
SAE J1939
Modbus
Alimentazione
Presa 5-poli
8.0000.5116.0000

Scheda tecnica
Presa M12, 5 pin, codifica A
DE EN FR
